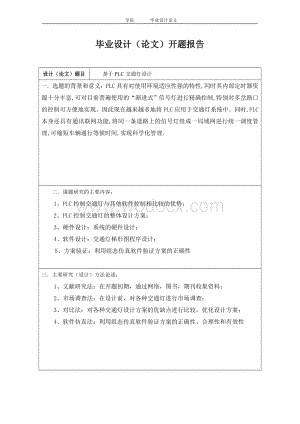

1、 学院 毕业设计论文毕业设计（论文）开题报告设计（论文）题目基于PLC交通灯设计一选题的背景和意义：PLC具有对使用环境适应性强的特性,同时其内部定时器资源十分丰富,可对目前普遍使用的“渐进式”信号灯进行精确控制,特别对多岔路口的控制可方便地实现。因此现在越来越多地将PLC应用于交通灯系统中。同时,PLC本身还具有通讯联网功能,将同一条道路上的信号灯组成一局域网进行统一调度管理,可缩短车辆通行等候时间,实现科学化管理.二 课题研究的主要内容：1、 PLC控制交通灯与其他软件控制相比较的优势；2、PLC控制交通灯的整体设计方案；3、硬件设计：系统的硬件设计；4、软件设计：交通灯梯形图程序设计；

2、5、方案验证：利用组态仿真软件验证方案的正确性三主要研究（设计）方法论述：1、文献研究法：在开题初期，通过网络，图书，期刊收集资料；2、市场调查法：在设计前，对各种交通灯进行市场调查；3、对比法：对各种交通灯设计方案的优缺点进行比较，优化设计方案；4、软件仿真法：利用组态仿真软件验证方案的正确性、合理性和有效性四、设计（论文）进度安排：时间（迄止日期）工 作 内 容2013.10.012012.10.05确立研究课题，初拟毕业设计纲要2013.10.052013.10.08查阅相关资料并进行分析、归纳、总结2013.10.082013.10.15认真研究课题，确定设计方案2013.10.152

3、013.10.16撰写中期检查报告2013.10.162013.10.23完成交通灯硬件设计 2013.10.232013.10.25编译程序并进行时序仿真 2013.10.252013.11.17撰写毕业设计论文2013.11.182014.05.31修改论文完成初稿，并提交电子稿于老师审阅2014.05.312013.06.03准备毕业答辩五、指导教师意见指导教师签名： 年 月 日六、系部意见： 系主任签名： 年 月 日 基于PLC交通灯设计 目 录 摘 要Abstract第1章 前言1第2章 可编程程序控制器（PLC）22.1 PLC的硬件结构22.2 PLC的工作原理2第3章 方案设计

4、4 3.1 设计要求43.2系统设计方案分析4 3.3 PLC选型6第4章 系统硬件设计7 4.1 设计原则74.2 PLC外部连接设计74.3 设计要点及注意事项8第5章 系统程序设计105.1系统程序分析105.2 梯形图软件设计105.3梯形图所对应的语句表15第6章 系统检测与调试176.1 组态软件的介绍176.2 组态画面的建立186.3 变量的定义186.4仿真并调试196.5 调试要点及注意事项22第7章 结束语24参考文献25答谢辞26摘 要 PLC可编程序控制器是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。它具有结构简单、编程方

5、便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。本设计是用PLC来实现对十字路口交通信号灯的控制，其控制方法是采用西门子的S7-300PLC对东西南北的红、黄、绿灯实现有规律的循环闪亮，以达到对交通信号灯的控制。控制过程中采用了顺序控制设计法用了六个计数器分时段分频率自动实现对八个控制对象的控制。控制程序包括有顺序功能图（SFC）、梯形图(LAD)、指令表(STL)。系統调试运行是用组态软件进行仿真的，最终经过多次调试实现了我们所需的全部设计要求。关键字：PLC、交通灯、控制系统、组态设计Abstract PLC programmable logic controller is a

6、microprocessor-based, integrated computer technology, automatic control technology and communication technology evolved a new type of industrial control devices. It has a simple structure, convenient programming, high reliability, has been widely used in industrial processes and automatic control of

7、 the position.This design is realizes with PLC to the intersection street-traffic control lights control, its control method is uses Simenss S7-300 PLC to the East, West, South and North red, yellow, green, the left green light to realize the orderly circulation to glisten, achieves to street-traffi

8、c control lights control. In the controlled process used the sequential control design law to use eight timer six counters to divide the time interval frequency division rate to realize automatically to eight controlled member control. The control procedure includes the smooth functional diagram (SF

9、C), trapezoidal chart (LAD), instruction list (STL). System commissioning is configuration software simulation, finally after several debugging all we need to achieve the design requirements.Keywords: PLC, traffic lights, control systems, configuration design 第1章 前言 可变程序控制器（PLC）是从早期的继电器逻辑控制系统发展而来的。自

10、60年代问世以来，PLC得到了突飞猛进的发展，尤其在数据处理、网络通信及与DCS等集散系统融合方面有了很大的进展，可变程序控制器已经成为工业自动化强有力的工具，得到了广泛的普及和推广应用。交通十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。靠什么来实现这井然秩序呢?靠的是交通信号灯的自动指挥系统。那么控制系统是如何实现红、绿、黄三种颜色信号灯有条不紊工作的呢?交通信号灯控制方式很多，可以用电子电路来实现，也可以用单片机编程控制来实现。本文主要介绍如何利用PLC来实现十字路口交通灯的控制。1第2章 可编程程序控制器（PLC） 2.1 PLC的硬件结构 PLC 实质是一种专用于工业控制的

11、计算机其硬件结构基本上与微型计算机从结构上分，PLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。其结构如图2-1所示。 中央处理单元(CPU)是PLC 的控制中枢，它按照PLC 系统程序赋予的功能接收并存储从编程器键入的用户程序和数据、检查电源、存储器I/O以及警戒定时器的状态；并能诊断用户程序中的语法错误。当PLC 投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O 映象区，然后

12、从用户程序存储器中逐条读取用户程序，经过命令解释后，按指令的规定执行逻辑或算数运算的结果送入I/O 映象区或数据寄存器内，等所有的用户程序执行完毕之后，最后将I/O 映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行直到停止运行。如图2-1 PLC的结构图： 图2-1 PLC的结构图 2.2 PLC的工作原理 它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC是微机技术与传统

13、的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序的编制工作，就可灵活方便地将PLC应用于生产实践。PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源、编程器扩展器接口

14、和外部设备接口等几个主要部分组成。PLC的硬件系统结构如下图2-2所示：图2-2 PLC的硬件结构图 PLC是采用“顺序扫描，不断循环”的方式进行工作的。即在PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号（或地址号）作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束。然后重新返回第一条指令，开始下一轮新的扫描。在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。 PLC的扫描一个周期必经输入采样、程序执行和输出刷新三个阶段.PLC在输入采样阶段：首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态

15、或输入数据读入，并将其写入各对应的输入状态寄存器中，即刷新输入。随即关闭输入端口，进入程序执行阶段。PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令，执行的结果再写入输出状态寄存器中，输出状态寄存器中所有的内容随着程序的执行而改变。输出刷新阶段：当所有指令执行完毕，输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中，并通过一定的方式（继电器、晶体管或晶闸管）输出，驱动相应输出设备工作。第3章 方案设计3.1 设计要求 交通灯控制系统的控制要求如下：1:信号灯受一个起动开关控制，当起动开关接通时，信号系统开始工作，且先南北红灯亮，东西绿灯亮。当起动开关断开时，所有信号灯都熄

16、灭。 2:南北绿灯和东西绿灯不能同时亮，如果同时亮时应关闭信号灯系统，并报警。 3:南北红灯亮维持25S。在南北红灯亮的同时东西绿灯也亮，并维持20S。到20S时，东西绿灯闪烁，闪烁3S后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2S。到2S时，东西黄灯熄，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。 4:东西红灯亮维持30S。南北绿灯亮维持25S。然后闪烁3S，熄灭。同时南北黄灯亮，维持2S后熄灭，这时南北红灯亮，东西绿灯亮。 5：周而复始。如图3-1所示：图3-1 交通信号图 3.2系统设计方案分析十字路口交通灯状态的分析： 十字路口交通灯如下图3-1所示，将12个交通灯进行编号 这12个

17、交通灯共有四个状态： 状态1：南北红灯（1、7）亮，东西绿灯（6、12）亮。状态2：南北红灯（1、7）继续亮，东西绿灯（6、12）闪。状态3：南北红灯（1、7）继续亮，东西黄灯（5、11）亮。 状态4：东西红灯（4、10）亮，南北绿灯（3、9）亮。状态5：东西红灯（4、10）继续亮，南北绿灯（3、9）闪。 状态6：东西红灯（1、7）继续亮，南北黄灯（2、8）亮。 如图3-2所示 :图3-2 交通红绿灯分布图 交通指挥信号灯控制系统工作时，对指挥灯的控制要求按一定时序进行，如图3-3所示:启动/停止南北红灯东西绿灯东西黄灯东西红灯南北绿灯南北黄灯图3-3 交通信号灯时序状态示意图3.3 PLC选

18、型S7-300 PLC的选型原则是据生产工艺所需的功能和容量进行选型，并考虑维护的方便性、备件的通用性，以及是否易于扩展和有无特殊功能等要求。选型时具体注意以下几方面：(1)有关参数确定。一是输入/输出点数(I/O点数)确定。这是确定PLC规模的一个重要依据，一定要根据实际情况留出适当余量和扩展余地。二是PLC存储容量确定。注意当系统有模拟量信号存在或要进行大量数据处理时，其存储容量应选大一些。(2)系统软硬件选择。一是扩展方式选择，S7-300 PLC有多种扩展方式，实际选用时，可通过控制系统接口模块扩展机架、Profibus-DP现场总线、通信模块、运程I/O及PLC子站等多种方式来扩展P

19、LC或预留扩展口；二是PLC的联网，包括PLC与计算机联网和PLC之间相互联网两种方式。因S7-300 PLC的工业通信网络淡化了PLC与DCS的界限，联网的解决方案很多，用户可根据企业的要求选用；三是CPU的选择，CPU的选型是合理配置系统资源的关键，选择时必须根据控制系统对CPU的要求包括系统集成功能、程序块数量限制、各种位资源、MPI接口能力等。 （3）PROFIBUS-DP主从接口、RAM容量、温度范围等，并最好在西门子公司的技术支持下进行，以获得合理的选型；四是编程软件的选择，这主要考虑对CPU的支持状况，我们的体会是：STEP7 V4.0对有些型号的CPU不支持，硬件组态时会发生故

20、障出错，而STEP7V5.0则不存在这种问题。第4章 系统硬件设计4.1 设计原则 (1) 满足被控设备或生产过程的控制要求； (2) 在满足控制要求的前提下，力求简单、经济，操作方便； (3) 保证控制系统工作安全可靠； (4) 考虑到今后的发展改进，应适当留有进一步扩展的余地。4.2 PLC外部连接设计 交通灯的硬件设计包括输入/输出PLC地址编号、输入/输出分配。根据交通灯的控制要求，该系统要求有一个启动开关，1个停止开关，共两个输入点，12盏灯，东西方向、南北方向的同一类灯可以共用1个点，故用6个输出就可以。交通输入/输出信号与PLC地址编号对照表如3-4所示，输入/输出分配线图如图3

21、-5所示。表4-1 输入/输出信号与PLC地址编号对照表输入信号输出信号名称编号南北绿灯Q0.0启动开关M2.0南北红灯Q0.1停止开关M2.1南北黄灯Q0.2东西绿灯Q1.0东西红灯Q1.1东西黄灯Q1.2图4-2 交通灯输入/输出接线图4.3 设计要点及注意事项1. 设计要点 (1)抗干扰设计。来自电源线的杂波，能造成系统电压畸变，导致系统内电气设备的过电压、过负荷、过热甚至烧毁元器件，造成PLC等控制设备误动作。所以，在电源入口处最好应设置屏蔽变压器或电源滤波等防干扰设施。其中，电源滤波器的地要以最短线路接到中央保护地。对于直流电源，则可加装微分电容加以干扰抑制。 应合理配置PLC的使用

22、环境，提高系统抗干扰能力。具体采取的措施有：远离高压柜、高频设备、动力屏以及高压线或大电流动力装置；通信电缆和模拟信号电缆尽量不与其他屏(盘)或设备共用电缆沟；PLC柜内不用荧光灯等。另外，PLC虽适合工业现场，但使用中也应尽量避免直接震动和冲击、阳光直射、油雾、雨淋等；不要在有腐蚀性气体、灰尘过多、发热体附近应用；避免导电性杂物进入控制器。 (2)保护接地设计。可采取用不小于10mm2的保护导线接好配电板的保护地；相邻的控制柜也应良好接触并与地可靠连接。同时要做好防雷保护接地，通常可采取总线电缆使用屏蔽电缆且屏蔽层两端接地，或模拟信号电缆采取两层屏蔽，外层屏蔽两端接地等措施。另外，为防止感应

23、雷进入系统，可采用浪涌吸收器。 (3)信号屏蔽设计。信号的屏蔽非常关键，一般可采取屏蔽电缆传送模拟信号。注意对多个模拟信号共用一根多芯屏蔽电缆或用两种屏蔽电缆传送时，信号间一定要做好屏蔽。而且电缆的屏蔽层一端(一般在控制柜端)要可靠接地。当现场没有或无法设置硬点时，可在操作界面上采取软按键的方法解决走向选择或控制方式选择等问题。此外，与变频器、智能仪表等的连接，最好还是采用信号线直接相连的方式。 2. 设计注意事项(1)PLC输出电路中没有保护，因此在外部电路中应设置串联熔断器等保护装置，以防止负载短路造成PLC损坏。熔断器容量一般为0.5A。(2)PLC存在I/O响应延迟问题，因此在快速响应

24、设备中应加以注意。MPI通信协议虽简单易行，但响应速度较慢。(3)编制控制程序时，最好用模块式结构程序。这样既可增强程序的可读性，方便调试和维护工作；又能使数据库结构统一，方便WinCC组态时变量标签的统一编制和设备状态的统一显示。(4)硬件资源。要合理配置硬件资源，以提高系统可靠性。如PLC电源配电系统要配备冗余的UPS不间断电源，以排除停电对全线运行的不利影响。又如对电机的控制回路要进行继电器隔离，以消除外部负载对I/O模块的可能损坏。另外，系统设备要采用独立的接地系统，以减少杂波干扰。第5章 系统程序设计 5.1系统程序分析 根据设计要求，分析出交通灯的正常时序流程图如图5-1所示：启

25、动东西绿灯亮20S南北红灯亮25S东西绿灯闪亮3S东西黄灯亮2S东西红灯亮30S南北绿灯亮25S南北绿灯闪亮3S南北黄灯亮2S 图5-1 正常时序流程图5.2 梯形图软件设计当按下启动按钮时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当按下停止按钮时，所有信号灯都熄灭。交通灯控制系统的控制要根据程序分析，设计梯形图程序如图5-2所示： 图5-2 交通灯程序梯形图5.3梯形图所对应的语句表 下面对程序的器件号功能进行描述，梯形图对应的语句表如表5-2所示：表5-2 梯形图语句表步序器件号说明0M2.0启动按钮1M2.1停止按钮2M3.0介质3T100.5s脉冲4T110.5s脉冲5Q0.0

26、南北绿灯输出6Q0.1南北黄灯输出7Q0.2南北红灯输出8Q1.0东西绿灯输出9Q1.1东西黄灯输出11Q1.2东西红灯输出12T0南北红灯东西绿灯时间定时器13T1南北绿灯东西红灯时间定时器14T2东西黄灯时间定时器15T3南北黄灯时间定时器16（SD)通电延时定时器17（SE)断电延时定时器18（P）上升沿脉冲19（N)下降沿脉冲第6章 系统检测与调试6.1 组态软件的介绍 组态软件是数据采集监控系统SCADA(Supervisory Control and Data Acquisition)的软件平台工具，是工业应用软件的一个组成部分。它具有丰富的设置项日，使用方式灵活，功能强大。组态软

27、件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。OPC(OLE for Process Control)的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量。I/O驱动软件也逐渐向标准化的方向发展。实时数据库的作用进一步加强。实时数据库是SCADA系统的核心技术。从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型。在实时数据库技术中，还有对工业标

28、准的支持(如OPC规范等)，对分布式计算的支持和对实时数据库系统冗余的支持，等等。组态软件都采用类似资源浏览器的窗口结构，并对工业控制系统中的各种资源(设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。西门子视窗控制中心SIMATIC WinCC( Windows Control Center）是HMISCADA软件中的后起之秀，1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件，以最短的时间发展成第三个在

29、世界范围内成功的SCADA系统；而在欧洲，它无可争议地成为第一。在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念，性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。Wincc是按世界范围内使用的系统进行设计的，因此从一开始就适合于世界上各主要制造商生产的控制系统，如AB，Modicon，GE等，并且通讯驱动程序的种类还在不断地增加。通过OPE的方式，WinCC还可以与更多的第三方控制器进行通讯。WinCC V6O采用标准Microsoft SQL Server 2000(WinCC V6.0以前版本采用Sybase)数据库进行生产数

30、据的归档，同时具有web浏览器功能，可使经理、厂长在办公室内看到生产流程的动态画面，从而更好地调度指挥生产，是工业企业中MES和ERP系统首选的生产实时数据平台软件。 作为SIMATIC全集成自动化系统的重要组成都分，WinCC确保与SIMATIC S5，S7和505系列的PLC连接的方便和通讯的高效；WinCC与STEP 7编程软件的紧密结合缩短了项目开发的周期。此外，WinCC还有对SIMATIC PLC进行系统诊断的选项，给硬件维护提供了方便。组态6.2 组态画面的建立 系统的调试是采用组态进行仿真的，首先打开组态软件，建立以下画面trffic.Pdl，如图6-1所示：图6-1 建立交通

31、灯画面6.3 变量的定义首先对系统的各个变量进行定义。各变量定义如表6-2所示：表6-2 变量名定义表变量名变量类型初始值注释ng开关量0南北路绿灯信号ny开关量0南北路黄灯信号nr开关量0南北路红灯信号eg开关量0东西路绿灯信号ey开关量0东西路黄灯信号er开关量0东西路红灯信号tstart开关量0启动按钮tstop开关量0停止按钮nwtime数值量0南北方向倒计时ewtime数值量0东西方向倒计时双击trffic.Pdl，编辑下面十字路口交通图，分别对各个圆属性中背景颜色进行组态设计，并连接好相应的变量的图6-3所示：图6-3 组态编辑画面6.4仿真并调试打开s7-300PLCSIM软件，

32、选中stop方框，如图6-4所示，下载编写梯形图程序，如图6-5所示。图6-4 s7-300 plc仿真stop状态图6-5 程序下载程序下载完毕，选中run方框，画面进入运行模式，如图6-6所示：图6-6 s7-300 plc仿真运行状态 启动trffic.Pdl画面，按下调试按钮，画面运行，按下start按钮，南北红灯亮，同时东西绿灯亮，如图6-7所示：图6-7南北红灯亮，同时东西绿灯亮紧接着是南北黄灯亮，东西绿灯闪烁，维持时间一致，如图6-8所示：图6-8南北黄灯亮，东西绿灯闪烁，维持时间一致南北绿灯亮，同时东西红灯亮，如图6-9所示：图6-9 南北绿灯亮，同时东西红灯亮当按下停止按钮时

33、，交通灯熄灭，停止工作，状况如图6-10所示：图6-10 交通灯停止工作6.5 调试要点及注意事项 (1)常规检查。在通电之前要耐心细致地作一系列的常规检查(包括接线检查、绝缘检查、接地电阻检查、保险检查等)，避免损坏PLC模块(用STEP7的诊断程序对所有模块进行检查)。 (2)系统调试。系统调试可按离线调试与在线调试两阶段进行。其中离线调试主要是对程序的编制工作进行检查和调试，采用STEP7能对用户编制程序进行自动诊断处理，用户也可通过各种逻辑关系判断编制程序的正误。而在线调试是一个综合调试过程，包括程序本身、外围线路、外围设备以及所控设备等的调试。在线调试过程中，系统在监控状态下运行，可

34、随时发现问题、随时解决问题，从而使系统逐步完善。因此，一般系统所存在的问题基本上可在此过程中得到解决。(3)在线调试设备开停时，必须先调试空开关的运行情况；如果设备设有运行监视开关，则可把监视开关强制为(正式运行时，撤销强制)。调试单台设备时可针对性地建立该设备的变量表，对该设备及其与该设备相关的变量进行实时监视。这样既可判断逻辑操作是否正确，对模拟量的变化也可一目了然。比如调试电动执行器时，可建立一变量表，对执行器的位置信号、限位信号、过力矩信号及输出命令信号等进行实时监视，便可非常直观地观测执行器的动作情况。(4)S7-300 PLC模拟量模块可通过变换信号类型卡支持各种类型信号。当改造老

35、生产工艺线时，不可避免地会遇到多类信号。因此，设计时最好不把几种信号接到同一模块；同时必须先组态好模块，再接信号线，检查无误后送电。此外，应避免两线制与四线制信号、电流与电压信号的混接，以免烧坏模块。第7章 结束语 本次毕业设计的交通灯是是基于s7-300系列的PLC设计的，具有简单实用性。交通灯的调试是在组态软件上进行仿真的，与现实还存在一定的差距。从仿真的结果来看，基本的功能都实现了，但设计也存在一些不足,不能满足现实需求，希望今后的设计者能在此基础上增添一些功能，如:根据车流量来控制交通灯的时间。希望这个问题在以后的设计中得到解决。设计最核心的部分是程序的编写，编写的过程中我发现了很多问

36、题，在编写时，有些语句看似没问题，可就是运行不到想要的结果，经过反复的修改后，程序才能正常运行。参考文献1廖常初.PLC编程及应用（第三版）M.北京：机械工业出版社，20102田淑珍.S7-300 PLC原理及应用 M.北京：机械工业出版社，20113苏昆哲.深入浅出西门子WINCCV6M.北京：北京航空航天大学出版社，20124姚立波.工业控制技术及应用M.天津:天津大学出版社，20115胡晓朋.电气控制及PLCM.北京:机械工业出版社，20096张运刚.PLC技术与应用 M.北京：人民邮电出版社，20117孙平.可编程控制器原理及应用 M.北京：高等教育出版社，20118熊奇.电气控制与P

37、LC原理及应用 M.北京：高等教育出版社，2011 答谢辞在此论文结束之际，感谢老师三年来的谆谆教导，和对本论文的指导，老师平易近人的人格魅力，严谨治学的工作态度，是我以后工作的学习榜样。此次的论文设计让我对自己所学的理论知识有了整体的了解，自己所掌握的理论知识还远远不够，不足以整体解决问题，因此查阅借鉴并整理以前导师所授知识，经多日收集整理，终完成论文的编辑。至此，本次论文的设计完满结束，由于能力及专业知识的有限，文中难免会有些不足和欠缺之处，敬请陈老师指正。我会在以后的学习工作中努力提升自己的能力，争取做得更好。我们很感激学校给予我们这个平台，让我们将有限的理论知识付诸于实践中，也非常感谢
