单级斜齿圆柱齿轮减速器设计说明书.doc

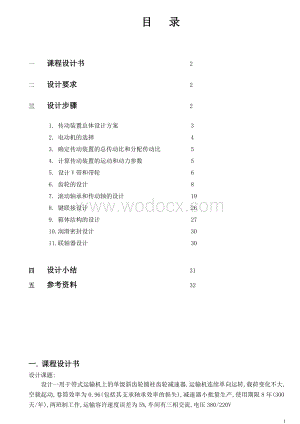

1、 目 录一 课程设计书 2二 设计要求 2三 设计步骤 21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四 设计小结 31五 参考资料 32一. 课程设计书设计课题:设计一用于带式运输机上的单级斜齿轮圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(

2、300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V表一: 题号 参数1运输带工作拉力（kN）1.5运输带工作速度（m/s）1.1卷筒直径（mm）200二. 设计要求1.减速器装配图一张(A1)。2.CAD绘制轴、齿轮零件图各一张(A3)。3.设计说明书一份。三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. “V”带轮的材料和结构6. 齿轮的设计7. 滚动轴承和传动轴的设计8、校核轴的疲劳强度9. 键联接设计10. 箱体结构设计11. 润滑密封设计12. 联轴器设计1.传

3、动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。 其传动方案如下： 图一:(传动装置总体设计图)初步确定传动系统总体方案如:传动装置总体设计图所示。 选择V带传动和单级圆柱斜齿轮减速器。 传动装置的总效率 =123242560.960.970.960.759；为V带的效率,2为圆柱齿轮的效率，3为联轴器的效率，为球轴承的效率，为圆锥滚子轴承的效率，6为卷筒的传动效率。 2.电动机的选择电动机所需工作功率为： PP/23001

4、.1/0.8353.03kW, 执行机构的曲柄转速为n=105r/min，经查表按推荐的传动比合理范围，V带传动的传动比i24，单级圆柱斜齿轮减速器传动比i36，则总传动比合理范围为i624，电动机转速的可选范围为nin（624）1056302520r/min。综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选定型号为Y112M4的三相异步电动机，额定功率为4.0额定电流8.8A，满载转速1440 r/min，同步转速1500r/min。 方案电动机型号额定功率Pkw电动机转速电动机重量N参考价格元传动装置的传动比同步转速满载转速总传动比V带传动减速器1Y112M-4415

5、00144047023016.152.37.02中心高外型尺寸L（AC/2+AD）HD底脚安装尺寸AB地脚螺栓孔直径K轴伸尺寸DE装键部位尺寸FGD132515 345 315216 1781236 8010 413.确定传动装置的总传动比和分配传动比（1） 总传动比由选定的电动机满载转速n和工作机主动轴转速n，可得传动装置总传动比为n/n1440/10513.7（2） 分配传动装置传动比式中分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大，初步取2.3，则减速器传动比为13.7/2.35.964.计算传动装置的运动和动力参数（1）各轴转速 1440/2.3626.09r/min62

6、6.09/5.96105.05r/min（2）各轴输入功率3.050.962.93kW22.930.980.950.9932.71kW则各轴的输出功率：0.98=2.989kW0.98=2.929kW（3） 各轴输入转矩 = Nm电动机轴的输出转矩=9550 =95503.05/1440=20.23 N所以: =20.232.30.96=44.66Nm=44.665.960.980.95=247.82 Nm输出转矩：0.98=43.77 Nm0.98=242.86Nm运动和动力参数结果如下表轴名功率P KW转矩T Nm转速r/min输入输出输入输出电动机轴3.0320.2314401轴2.93

7、2.98944.6643.77626.092轴2.712.929247.82242.86105.055、“V”带轮的材料和结构 确定V带的截型 工况系数 由表6-4 KA=1.2 设计功率 Pd=KAP=1.24kw Pd=4.8 V带截型 由图6-13 B型 确定V带轮的直径 小带轮基准直径 由表6-13及6-3取 dd1=160mm 验算带速 V=9601603.14/60000=8.04m/s 大带轮基准直径 dd2=dd1i=1602.3=368mm 由表6-3取dd2=355mm 确定中心距及V带基准长度 初定中心距 由0.7（dd1+dd2）a02(dd1+dd2)知 360a1.

8、215齿轮端面与内机壁距离10机盖，机座肋厚9 8.5轴承端盖外径+（55.5）120（1轴）125（2轴）150（3轴）轴承旁联结螺栓距离120（1轴）125（2轴）150（3轴）11. 润滑密封设计对于单级圆柱齿轮减速器，因为传动装置属于轻型的，且传速较低，所以其速度远远小于，所以采用脂润滑，箱体内选用SH0357-92中的50号润滑，装至规定高度.油的深度为H+ H=30 =34所以H+=30+34=64其中油的粘度大，化学合成油，润滑效果好。密封性来讲为了保证机盖与机座联接处密封，联接凸缘应有足够的宽度，联接表面应精创，其表面粗度应为 密封的表面要经过刮研。而且，凸缘联接螺柱之间的距离

9、不宜太大，国150mm。并匀均布置，保证部分面处的密封性。12.联轴器设计1.类型选择.为了隔离振动和冲击，选用弹性套柱销联轴器2.载荷计算.公称转矩：T=95509550333.5查课本,选取所以转矩 因为计算转矩小于联轴器公称转矩,所以选取LT7型弹性套柱销联轴器其公称转矩为500Nm四、设计小结经过两周紧张的课程设计，终于体会到了什么叫设计。原来设计并非自己想的那么简单、随便，比如说，设计减速器时，里面的每一个零件几乎都有其国家标准，我们设计时必需得按标准进行设计，最后才能符合要求。我觉得从事设计工作的人一定得要有很好的耐性，并且要有足够的细心，因为设计过程中我们要对数据不断的计算，对图

10、形不断的修改，这需要耐心。因此，我觉得我们有必要从现在就开始培养这样一种耐心的工作态度，细心的工作作风，以便以后更快的进入到工作中，避免不必要的错误。 我觉得，虽然这次设计出的结果与自己所想的有一定差距，但我想至少是自己动手了，并且通过这次设计，使自己更明白自己在这方面的欠缺和不足之处，懂得要从头到尾自己设计出一样东西是多么的不容易。因此，我想在剩下的一年半时间里，我会针对自己专业方面欠缺知识进行提高，拓宽。我想不管谁找出了自己的弱点，一定要努力的去改进、提高它，这样自己才会不断的进步，虽然“人无完人”，但我想我们不断的改进、提升自己，最后会使自己成为比现在的自己更强，更优秀的人的。我想这是我这次课程设计的最大收获。五、参考资料目录1机械设计课程设计，高等教育出版社，王昆，何小柏，汪信远主编，1995年12月第一版；2机械设计（第七版），高等教育出版社，濮良贵，纪名刚主编，2001年7月第七版；3简明机械设计手册，同济大学出版社，洪钟德主编，2002年5月第一版；4减速器选用手册，化学工业出版社，周明衡主编，2002年6月第一版；5工程机械构造图册，机械工业出版社，刘希平主编6机械制图（第四版），高等教育出版社，刘朝儒，彭福荫，高治一编，2001年8月第四版；7互换性与技术测量（第四版），中国计量出版社，廖念钊，古莹庵，莫雨松，李硕根，杨兴骏编，2001年1月第四版。25
