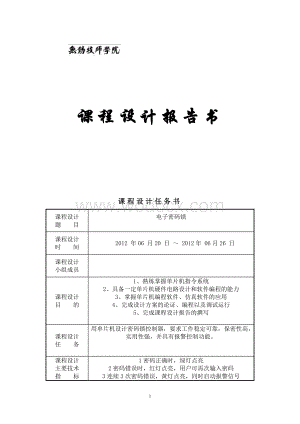

1、 课程设计报告书课程设计任务书课程设计题 目电子密码锁课程设计时 间 2012 年06 月20 日 2012年 06月26 日课程设计小组成员课程设计目 的1、熟练掌握单片机指令系统2、具备一定单片机硬件电路设计和软件编程的能力3、掌握单片机编程软件、仿真软件的应用4、完成设计方案的论证、编程以及调试运行5、完成课程设计报告的撰写 课程设计任 务用单片机设计密码锁控制器，要求工作稳定可靠，保密性高，实用性强，并具有报警控制功能。课程设计主要技术指 标1密码正确时，绿灯点亮2密码错误时，红灯点亮，用户可再次输入密码3连续3次密码错误，黄灯点亮，同时启动报警信号课程设计进度计划6月21日确定课题查

2、找资料完成课程设计任务书6月22日寻找资料并完成摘要、绪论6月23日完成课题设计，设计总结，参考文献6月24日全部完结并打印提交课题报告任务签发时间2012 年 6 月21日任务完成时间2012 年6 月 26日学生签名指导教师签名课程设计报告书一 ：功能描述 1设计的意义 在工业生产中，一些关键的控制核心部分，为防止非法进入或修改，需设置密码电路。在一些保密场合，为防止非法人员进入，也需设置密码电路。本任务主要讲解用单片机设计的密码锁控制器，要求工作稳定可靠，保密性高，实用性强，并具有报警控制功能。2应用密码锁的应用非常广泛，例如档案室，保险箱，电梯等等。3功能说明密码的输入由键盘输入，若密

3、码正确解锁指示灯D1亮；若输入密码错误指示灯D2亮，报警指示灯D3亮，需复位后方能重新输入密码。每次按键都能有数码管显示。二：硬件电路的设计与说明1单片机应用系统说明 单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器RAM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、AD转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域的广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的32位300M的高速单片机。 由于单片机在工业控制领域的

4、广泛应用，单片机由芯片内仅有CPU的专用处理器发展而来。最早的设计理念是通过将大量外围设备和CPU在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。而最小系统是就是能让单片机运行起来的最少部件构成的系统。一般而言，单片机系统由主芯片，电源电路，时钟电路，复位电路，调试电路等构成。最小系统是由5v电源，12MHZ时钟电路，复位信号组成1显示电路P1口接3个共阳极二极管。470K电阻起限流作用。密码正确V5绿灯亮；密码错误，V6红灯亮；连续3次密码错误，V7黄灯亮。P0口接数码管，显示按键输入键号。2输入电路输入键盘有4*4共16个按键组成，15个数字或字母键，1个

5、输入键。每位字符可为09及AE的15个数字或字母中的任意义一个3报警电路报警电路密码连续3次输入错误，黄灯亮，同时启动报警信号。R9电阻限流。4原理图输入密码正确，绿灯亮，数码管显示按键号；输入密码错误，黄灯亮，用户可再次输入密码；连续三次密码错误，黄灯亮同时启动报警系统。三：程序设计1程序流程图 密码锁控制器主程序流程图 按键操作子程序流程图 2 程序及说明 ORG 0000H ；主程序 MOV P1，#0FFH ；P1口输出FFH MOV R4，#00H ；输入密码错误次数寄存器R4清0 MOV R0，#1FH ；输入密码暂存区指针R0赋初值1FH MOV R3，#00H ；输入密码位数寄

6、存器R3清0KEY：MOV P2，#0FH ；键盘扫描及计算键值 MOV A, P2 ANL A,#0FH CJNE A,#0FH,KEY1 SJMP KEYKEY1：MOV P1，#0FFH LCALL DEL12 MOV A,#0EFHKEY2：MOV R2，A MOV P2，A MOV A,P2 ANL A,#0FH CJNE A,#0FH,KEY3 MOV A,R2 SETB C RLC A JC KEY2 SJMP KEYKEY3：MOV B,#0FBHKEY4：RRC A INC B JC KEY4 MOV A,R2 SWAP AKEY5: RRC A INC B INC B IN

7、C B INC B JC KEY5KEY6：MOV A,P2 ANL A,#0FH CJNE A,#0FH,KEY6 LCALL DEL12 LCALL OPREAT ；调用按键操作程序 LJMP KEY ORG O100H ；按键操作子程序OPREAT:INC R0 ；将输入密码暂存区指针加1 MOV A,B ；将键值送入A MOV R0，A ；输入密码（按键号）暂存于片内RAM CJNE A,#0FH,COUNT ；判断输入按键是否为“输入”键，不是 ；转COUNT 处 CJNE R3，#08H,ERROR ；判断输入按键是否为8位，不为8为 ；转ERROR处 MOV R1，#20H ；将

8、R1置20H MOV B,#00H ；将设定密码数据表索引值寄存器B清0 MOV DPTR,#TAB ；将设定密码表的首地址送DPTR LOOP:MOV A,B ；将索引值送入A MOVC A,A+DPTR ；查表取得设定密码数据 CLR C ；C清0 SUBB A,R1 ；输入密码与设定密码比较 JNZ ERROR ；不相等则转至ERROR处 INC R1 INC B DJNZ R3，LOOP ；逐位比较OPEN: MOV R1，#0FEH ；输入的8位密码与设定的8位密码全相等 ；则输出开锁信号 LCALL LUCKDEL ；开锁延时3S MOV P1，#0FFH ；重新锁定 MOV R0

9、，#1FH ；将密码暂存区指针R0重新赋值为1FH MOV R3，#00H ；将密码位数寄存器R3清0 MOV R4, #00H ；将密码错误次数寄存器R4清0 RETERROR:MOV P1,#0FDH ；输入密码错误，则输出密码错误信号 INC R4 ；密码错误次数寄存器R4加1 CJNE R4，#03H,AGAIN ；判断是否为3次密码输入错误，不是则转 ；AGAIN处ALARM:MOV P1，#0F9H ；3次密码输入错误，则输出报警信号 LJMP $ ；动态停止AGAIN:MOV R0，#1FH ；密码输入错误不到3次，则重新输入密码 MOV R3，#00H；R0重新赋值为1FH，R

10、3清0 RETCOUNT:INC R3；输入密码位数寄存器R3加1 RET ORG 0200H；按键延时子程序DEL12：MOV R6，#1EHDEL2：MOV R7，#64HDEL1：DJNZ R7，DEL1 DJNZ R6，DEL2 RET；开锁延时子程序 ORG 0250HLUCKDEL:MOV R5，#06H K1: MOV R6,#0FAH K2: MOV R7，#0FAH K3：NOP NOP DJNZ R7，K3 DJNZ R6，K2 DJNZ R5，K1 RETTAB:DB 01H,03H,05H,07H,02H,04H,06H,08H ；设定密码数据表RETEND四：心得体会
