利用 PLC 实现全自动洗衣机的控制.doc

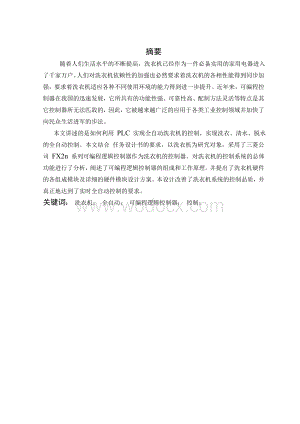

1、 摘要 随着人们生活水平的不断提高，洗衣机已经作为一件必备实用的家用电器进入了千家万户。人们对洗衣机依赖性的加强也必然要求着洗衣机的各相性能得到同步加强，要求着洗衣机适应各种不同使用环境的能力得到进一步提升。近年来，可编程控制器在我国的迅速发展，它所具有的功能性强、可靠性高、配制方法灵活等特点是其它控制器所无法匹敌的，因此，它被越来越广泛的应用于各类工业控制领域并加快了向民众生活进军的步法。本文讲述的是如何利用 PLC 实现全自动洗衣机的控制，实现洗衣、清水、脱水的全自动控制。本文结合 任务设计书的要求，以洗衣机为研究对象，采用了三菱公司 FX2n 系列可编程逻辑控制器作为洗衣机的控制器。对洗

2、衣机的控制系统的总体功能进行了分析，阐述了可编程逻辑控制器的组成和工作原理。并提出了洗衣机硬件的各组成模块及详细的硬件模块设计方案。本设计改善了洗衣机系统的控制品质，并真正地达到了实时全自动控制的要求。关键词： 洗衣机； 全自动； 可编程逻辑控制器； 控制；目录摘要I1可编程序控制器11.1 PLC的概述11.2 PLC的分类11.3 PLC的特点11.4 PLC的可靠性21.5 PLC的发展及应用22 三菱公司的FX2N系列42.1 FX2N系列的机械硬件42.2 FX2N系列PLC的面板42.3 FX2N系列PLC的I/O点53全自动洗衣机73.1全自动洗衣机基本工作原理73.2全自动洗衣

3、机的硬件设计74全自动洗衣机的软件设计9 4.1 PLC的I/O分配表94.2软件设计顺序功能图94.中间继电器的设计分析115 梯形图和指令表125.1 梯形图125.2 指令表146 总结19参考文献20致谢211 可编程程序控制器1.1 PLC的概述可编程序控制器（Programmabie Logic Contrgicoller,缩写PLC）是以微处理器为基础，综合计算机、通信、联网以及自动控制技术而开发的新一代工业控制装置。可编程序控制器是随着技术的进步与现代社会生产方式的转变，为适应多品种.小批量生产的需要，生产.发展起来的一种新型的工业控制装置。PLC从问世以来，虽然至今还不到40

4、年，但由于其具有通用灵活的控制性能,简单方便的使用性能，可以适应各种工业环境的可靠性，因此在工业自动化各领域取得了广泛的应用。有人将它与数控技术、CAD/CAM技术工业机械人技术并称为现代工业自动化技术的四大支柱。可编程序控制器在我国的发展与应用已有30多年的历史，现在它已经广泛应用于国民经济的各个工业生产领域，成为提高传统工业装备水平和技术能力的重要设备和强大支柱。12 PLC的分类 （1）小型PLC 连接开关量I/O模块、模拟量I/O模块以及其它各种特殊功能模块，能执行包括逻辑运算、计时、计数、算术运算等。输入/输出点数在128点以下的PLC称为小型PLC。其特点是体积小、结构紧凑，它可以

5、据处理和传送、通信联网以及各种应用指令。（2）中型PLC 输入/输出点数在128-512点之间的PLC称为中型PLC。它除了具有小型机所能实现在功能外，还具有强在的网络通信功能、更丰富的指令系统、更大的内存容量和更快的扫描速度。（3）大型PLC 输入/输出点数大于512的PLC称为大型PLC。它具有强大的软件硬件功能、自诊断功能、通信联网功能，它可以构成三级通信网，实现工厂生产管理自动化。另外大型PLC还可以采用三CPU构成表决式系统，使机器具有更高的可靠性。13 PLC的特点PLC是传统的继电器技术和计算机技术相结合的产物，所以要工业控制方面，它具有继电器或通用计算机所无法比拟的特点。（1）

6、应用灵活、使用方便模块化的PLC设计，使用户能根据自己系统的大小、工艺流程和控制要求等来选择自己所需要的PLC模块并进行资源配置和PLC编程。这样，控制系统就不需要大量的硬件装置，用户只需根据控制需要设计PLC的硬件配置和I/O的外部接线即可。（2）面向控制过程的编程语言，容易掌握PLC的编程语言采用继电器控制电路的梯形图语言，清晰直观。虽然PLC是以微处理器为核心的控制装置，但是它不需要用户有很强的程序设计能力，只在用户具备一定的计算机软、硬件知识和电器控制方面的知识即可。14 PLC的可靠性 PLC的高可靠性主要表现在硬件和软件两个方面：（1）在硬件方面，由于采用性能优良的开关电源，并且对

7、选用的器件进行严格的筛选，加上合理的系统结构，最后加固、简化安装，因此PLC具有很强硬的抗振动冲击性能；无触点的半导体电路来完成大量的开关动作，就不会出现继电器系统中的器件老化、脱焊、触点电弧等问题；所有的输入/输出接口都采用光电隔离措施，使外部电路和PLC内部电路能有效的进行隔离；PLC模块式的结构，可以在其中一个模块出现故障时迅速地判断出故障的模块并进行更换，这样就能尽量的缩短系统的维修时间。（2） 在软件方面，PLC的监控定时器可用于监视执行用户程序的专用运行处理器的延迟，保证在程序出现错误和程序调试时，避免因程序错误而出现死循环；当CPU、电池、I/O口、通信等出现异常时，PLC的自诊

8、断功能可以检测到这些错误，并采取相应的措施，以防止故障扩大；停电时，后电池和正常工作时一样，进行对用户程序及动态数据的保护，确保信息不丢失。15 PLC的发展及应用20世纪80年代以后，16位和32位微处理器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本降低，编程和故障检测更加灵活方便，而且具有通信和联网、数据处理和图象显示等功能，使PLC真正成为具有逻辑控制、过程控制、运动控制、数据处理、联网通信等功能的名符其实的多功能控制器。PLC的初期由于其价格高于继电器控制装置，使得其应用受到限制。但最近十多年来，PLC的应用面越来越广，其主要原因是

9、：一方面由于微处理器芯片几有关元件的价格大大下降，使得PLC的成本下降；另一方面PLC的功能大大增强，它也能解决复杂的计算和通信问题。目前PLC在国内外已广泛应用于钢铁、采矿、水泥、石油、化工、电力、机械制造、汽车、装卸、造纸、纺织、环保和娱乐等行业。PLC的应用范围通常可分成以下5种类型：（1）顺序控制 （2）运动控制 （3）过程控制（4）数据处理 （5）通信网络 2 三菱公司的FX2N系列2.1 FX2N 系列的机械硬件（1）机器的外部特征 PLC按结构形式不同，可分为整体式和模块式两类。整体式PLC是将电源、CPU、存储器、输入/输出单元等各个功能部件集中在一个机壳内，具有结构紧凑、体积

10、小、价格低的特点；模块式PLC将各个功能部件做成独立模块，如电源模块、CPU模块、I/O模块等，然后按需要进行组合。小型PLC的I/O点数在256点以下，存储容量在8K步以内，具有逻辑运算、定时、计数、移位、自诊断和监控等基本功能。FX2N系列小型PLC其外形如图21所示。FX2N系列PLC是FX系列中最高级的模块，它拥有极高的速度、高级的功能、逻辑选件以及定位控制等特点，能满足从16到256路输入输出多种应用的要求。一套PLC系统的硬件一般由基本单元（包括CPU、存储器、输入/输出接口及内部电源等）、I/O扩展模块、扩展单元、转换电缆接口、特殊适配器和特殊功能模块等外部设备组成。 图21 P

11、LC外形图2.2 FX2N系列PLC的面板FX2N系列PLC的面板由三部分组成，即外部接线端子、指示部分和接口部分，各部分的组成及功能如下。 FX2N外部接线端子 外部接线端子包括PLC电源（L、N）、输入用直流电源（24+、COM）、输入端子（X）、输出端子（Y）和机器接地等。它们位于机器两侧可拆卸的端子板上，每个端子均有对应的编号，主要用于电源、输入信号和输出信号的连接。 FX2N指示部分 指示部分包括各输入输出点的状态指示、机器电源指示（POWER）、机器运行状态指示（RUN）、用户程序存储器后备电池指示（BATT.V）和程序错误或CPU错误指示（PROG-E、CPU-E）等，用于反映I

12、/O点和机器的状态。FX2N接口部分 主要包括编程器接口、存储器接口、扩展接口和特殊功能模块接口等。在机器面板上，还设置了一个PLC运行模式转换开关SW（RUNSTOP），RUN使机器处于运行状态（RUN指示灯亮）；STOP使机器处于停止运行状态（RUN指示灯灭）。当机器处于STOP状态时，可进行用户程序的录入、编辑和修改。接口的作用是完成基本单元同编程器、外部存储器、扩展单元和特殊功能模块的连接。在PLC技术应用中会经常用到。23 FX2N系列的 I/O点 FX2N的 I/O点端子是PLC与外部输入、输出设备连接的通道。输入端子（X）位于机器的一侧，而输出端子（Y）位于机器的另一侧。I/O点

13、的数量、类别随机器的型号不同而不同，但I/O点数量相等及编号规则完全相同。FX2N系列PLC的I/O点编号采用8进制，即0000007、010017、020027，输入点前面加“X”，输出点前面加“Y”。扩展单元和I/O 扩展模块，其I/ O点编号应紧接基本单元的I/O编号之后，依次分配编号。I/O 点的作用是将I/O设备与PLC进行连接，使PLC与现场设备构成控制系统，以便从现场通过输入设备（元件）得到信息（输入），或将经过处理后的控制命令通过输出设备（元件）送到现场（输出），从而实现自动控制的目的。输入回路的连接如图22所示。输入回路的实现是将COM通过输入元件（如按钮、转换开关、行程开关

14、、继电器的触点、传感器等）连接到对应的输入点上，再通过输入点X将信息送到PLC内部。一旦某个输入元件状态发生变化，对应输入继电器X的状态也就随之变化，PLC在输入采样阶段即可获取这些信息。 图22 输入回路的连接输出回路就是PLC的负载驱动回路，输出回路的连接如图2-3所示。通过输出点，将负载和负载电源连接成一个回路，这样负载就由PLC输出点的ON/OFF进行控制，输出点动作负载得到驱动。负载电源规格根据负载的需要和输出点的技术规格进行选择。 图23 输出回路的连接在实现输入/输出回路时，应注意的事项如下。（1）I/O点的共COM问题 一般情况下，每个I/O点应有两个端子，为了减少I/O端子的

15、个数，PLC内部已将其中一个I/O继电器的端子与公共端COM 连接。输出端子一般采用每4个点共COM连接，如图23所示。（2）输出点的技术规格 不同的输出类别，有不同的技术规格。应根据负载的类别、大、负载电源的等级、响应时间等选择不同类别的输出形式。（3）多种负载和不同负载电源共存的处理 在输出共用一个公共端子的范围内，必须用同一电压类型和同一电压等级；而不同公共点组可使用不同电压类型和电压等级的负载，如图23所示。PLC控制系统由硬件和软件两个部分组成，硬件部分：将输入元件通过输入点与PLC连接，将输出元件通过输出点与PLC连接，构成PLC控制系统的硬件系统。软件部分：即控制思想，用PLC指

16、令将控制思想转变为PLC可接受的程序。为适应控制的需要，PLC I/0具有不同的类别。其输入分直流输入和交流输入两种形式；输出分继电器输出、可控硅输出和晶体管输出三种形式。继电器输出和可控硅输出适用于大电流输出场合；晶体管输出、可控硅输出适用于快速、频繁动作的场合。相同驱动能力，继电器输出形式价格较低。3 全自动洗衣机3.1 全自动洗衣机的基本工作原理全自动洗衣机是通过水位开关与电磁进水阀配合来控制进水、排水以及电机的通断，从而实现自动控制的。电磁进水阀起着通、断水源的作用。当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下，紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。当

17、电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。进水时，通过电控系统把进水阀打开，经进水管将水注入机内，排水时，通过电控系统使排水阀打开，将水又排到机外。洗衣机正转，反转由洗涤电机驱动波轮正反来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动桶转进行甩干；高中低水位开关分别用来测高中低水位；启动按钮用来启动洗衣机工作；空水位按钮用来测空水位；进水、洗涤、排水、脱水及报警自动完成。3

18、.2全自动洗衣机的硬件设计KM0、KM1、KM2、KM3、KM4、KM5分别是输出继电器的常开按钮，主电路中运用一台电机完成洗衣机的正转、反转、脱水工作，两个电磁阀分别在通电的情况下完成向机内进水和向机外排水，另外用一个指示灯完成报警工作。PLC是一种用作数字控制的专用电子计算机，它根据用户给的指令，通过输入接口现场采样信息执行逻辑或数值运算，再通过输出接口去控制各种执行机构动作。它主要由CPU、存储器、I/O接口模板三部分。它是整体模块形式，由它作为洗衣机控制系统，在硬件设计上就相对简单点。通过对结构图的分析，可知全自动洗衣机的I/O点为14个，故选择抵挡的三菱FX2N系列FX2N-48MR

19、，可以完全满足其要求，FX2N-48MR有20个I/O，根据输入8个和输出口6个，总点数为14个，考虑留有适当余量，采用三菱FX2N-48MR型PLC，可满足设计要求。X5X4X7X6图31 全自动洗衣机外部接线图4 全自动洗衣机的软件设计4.1 PLC的I/O分配表 全自动洗衣机有起/停按钮、高/中/低水位开关以及空、低、中、高四个水位传感器，PLC需要接受这8个输入开关信号；PLC需要驱动进/排水电磁阀、脱水电磁阀、电动机的正/反转接触器以及蜂鸣器，因此需要这6个输出信号端。其I/O接点分配如下表41所示。表41 全自动洗衣机的I/O分配表输入继电器输出继电器功能作用名称地址功能作用名称地

20、址启动SB0X0正转KM1Y0低水位SHX1反转KM2Y1中水位SMX2进水KM3Y2高水位SLX3排水KM4Y3空水位传感器SB1X4脱水KM5Y5低水位传感器SB2X5报警LSY4中水位传感器SB3X6高水位传感器SB4X74.2 软件设计顺序功能图 全自动洗衣机的过程包括启动、进水、洗涤、排水和脱水等功能。在实现控制过程中，各种采样信息都是通过控制中心进行各种判断、比较和选择，再经信息线路反馈给洗衣机各控制执行机构，决定洗衣机的工作状态。如下图41所示，PLC在系统中是处中心位置，水位开关是PLC的输入信号控制开关，进水阀、排水阀和电机是洗衣机各种动作的执行机构。其中进水阀和排水阀由PL

21、C给定信号来决定其工作状态;电机的工作状态也由控制中心PLC给定信号来决定的，而电机的正反转状态直接决定了洗衣机的洗涤状态和脱水状态。另外由于洗衣机工图41 全自动洗衣机的顺序功能图作过程是顺序过程，所以利用PLC机的控制系统是可行的。我们采用三菱公司独有的步进指令进行梯形图的转换。4.3 中间继电器的设计分析根据前面的编号表盒系统结构图以及全自动洗衣机的PLC控制系统程序工艺流程图可知，实现自动控制药设置7个计时器和2个计数器T0暂停2s T1正转30sT2暂停2s T3反转30sT4暂停2s T5脱水30s T6报警3s C0正反转洗涤5次 C1清洗2次 由于我们在实验室没有这些设备，故传

22、感器等设备是用实物来替代手动的开关，来实现自动控制原理，可以做到人为的设置一些手动开关来实现自动控制原理。5 梯形图和指令表 5.1 梯形图5.2 指令表6 总结通过两周的PLC课程设计，让我深深地体会到:把理论学习与实践操作结合起来是很有难度的。不可否认，这其中有苦也有甜，艰辛同时又充满乐趣！通过本次课程设计，在没有接受任务以前觉得课程设计只是对PLC书本所学知识的单纯总结，但是通过这次做的课程设计后我发现这不仅仅是对前面所学知识的一种考查，更是对我自主、创新性学习能力的很好锻炼。的确，这让我明白如何在一个小团队中发挥自己的作用，意思到要把PLC的理论学习与其实践操作好好地结合起来还有很长路

23、要走。此次PLC课程设计完成后，我更加意识到：自己要学习的东西还太多，以前老是觉得自己会的不少，有点眼高手低。现在让我明白了，学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，积极面对更多的学习挑战，努力提高自己知识和综合素质。此次PLC课程设计之后，我不仅明确了理论学习的重要性，也意思到自己需要进行更多实际操作的迫切性。参考文献资料1廖常初.可编程序控制器应用技术(第五版).重庆大学出版社.2 蒋金周. 全自动洗衣机的PC智能控制.机电一体化.3 谢克明.夏路易.可编程控制器原理与程序设计.电子工业出版社.4 吴存宏.浅谈PLC在全自动洗衣机中运用.家用电器科技.5 自动化网论.全自动洗衣机PLC控制.致谢在此要感谢我们老师的指导和帮助。在设计过程中，我们小组遇到问题时，当通过查阅有关资料、与同学交流讨论无果后，我们组都会向老师请教，每次老师都会耐心地给我们一个满意的解答通过此次课程设计，不仅意识到自己的不足，更重要的是在老师的耐心指导下，我们都真正意识到扎扎实实学习的重要性，同时也加深了对PLC的兴趣以及重拾回自己对专业的热情。
