齿轮泵三维实体建模设计.doc

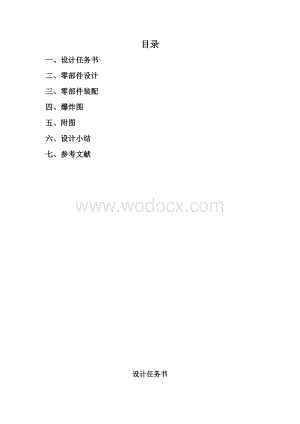

1、目录一、设计任务书二、零部件设计三、零部件装配四、爆炸图五、附图六、设计小结七、参考文献 设计任务书一、课程设计目的和任务 通过设计实践进一步树立正确的设计思想。在整个设计过程中，坚持实践是检验真理的唯一标准，坚持理论联系实际，坚持与机械制造生产情况相符合，使设计尽可能做到技术先进、经济合理、生产可行、操作方便、安全可靠。通过本次设计实践，培养学生分析和解决生产技术问题的能力，使学生初步掌握现代机械设计设计方法与手段，并巩固、深化已学得的理论知识，进一步培养学生熟悉PROE三维实体建模和运用有关图册、图表等技术资料的能力，训练学生识图、制图、运用现代设计方法的基本技能。二、课程设计的主要内容与

2、要求 题目：圆柱齿轮机构设计1、创建三维模型2、机构必须有实际作用的实体（如减速器、齿轮油泵或其他）3、尺寸自己设计（或查标准）确定4、提交资料（1）设计原文件（零件、装配体）（2）设计说明书（爆炸图）（3）封面按农大课程设计统一打印三、对学生的要求 1、学生必须修完课程设计的前修课程，才有资格做课程设计。 2、明确课程设计的目的和重要性，认真领会课程设计的题目，学会设计的基本方法与步骤，积极认真地做好准备工作。 3、通过课程设计，掌握运用先修知识，收集、归纳相关资料，解决具体问题的方法。 4、严格要求自己，独立完成课程设计任务，善于接受教师的指导和听取同学的意见，树立严谨的科学作风，要独立思

3、考，刻苦钻研，勇于创新，按时完成课程设计任务。 5、使用规定的课程设计用纸与封面，按要求书写课程设计说明书并装订成册。 齿轮油泵三维实体建模设计 摘要：齿轮泵装配体主要由齿轮泵前中后三部分泵体以齿轮、齿轮轴、轴、螺钉等零部件组成。通过对PRO/E齿轮泵装配体组成零件的绘制和装配，掌握了pro/e中拉伸、旋转、倒圆角、抽壳、阵列和镜像等命令，对学习pro/e有了更深的了解，对以后的三维实体建模有更准确的认识。关键词：pro/e，三维建模 Create a gear pumpAbstract：Through the creation of gear pumps, master of the pro

4、/e in the stretch, rotation, inverted fillet, shell, and the mirror array, such as orders and learning pro/e gained a deeper understanding of the building after the three-dimensional entities - A more accurate understanding.Key word: pro/e Three-dimensional modeling前言本设计主要围绕齿轮油泵设计这个实例展开。液压油泵作为一种重要的液

5、压元件，其规格和型号比较繁多，传统的开发过程繁琐、 效率低下、 绘图量大，Pro/E作为一款高效快捷的CAD/CAM软件，克服了以上的不足之处，大大提高设计人员的开发速度，本文将着重就Pro/E的实体建模、虚拟装配、机构仿真等功能进行齿轮油泵的设计。因此我通过这次课程设计加深对基本零件的结构的了解，熟悉利用三维实体造型软件Pro/E画各个零件，最后装配成实体。在画零件的过程中主要应用了Pro/E的拉伸、旋转、镜像，装配等功能，进一步熟悉和掌握了Pro/E的一些功能，了解了三维实体设计的步骤和方法，为以后的设计工作提供了经验。二零部件设计齿轮泵模型包括泵体、泵盖、主动轴、齿轮轴和泵盖螺母，创建完

6、成后将其依次装配成整体。2.1、齿轮设计1、建立新文件 单击工具栏中的“创建新文件”图标，在弹出的新建对话框的“类型”栏中选择“零件”项，弹出“新文件选项”对话框，选择mmns_part_solid选项，单击“确定”按钮，进入绘图界面。2、绘制草图。绘制如图DA,DB,D,DF，选择 “确认”按钮，完成草绘特征。 图13、渐开线的创建。用方程创建齿轮中齿的轮廓渐开线。如图下图所示。渐开线标准直齿圆柱齿轮传动几何尺寸的计算结果名称 代号 计算结果模数 m 2 压力角 20齿数 z 14分度圆直径 d 28齿顶高 ha 2齿根高 hf 2.5齿顶圆直径 da 32齿根圆直径 df 23基圆直径 d

7、b 26.311齿距 P 2基圆齿距 Pb 6齿宽 e 齿厚 S 顶隙 C 0.5轮齿任意圆齿厚公式：基圆齿厚公式：因 故：又减速器齿轮参数m=2 z=14时 齿槽对应角12.02769度4、渐开线的绘制。”点击“基准曲线”按钮，从方程创建齿轮渐开线，输入以下方程：ms=2zs=15alfa=20r=(ms*zs*cos(alfa)/2ang=t*90s=(pi*r*t)/2xc=r*cos(ang)yc=r*sin(ang)x=xc+(s*sin(ang)y=yc-(s*cos(ang)z=0完成后单击确定。5、镜像渐开线并旋转镜像后的渐开线，旋转角度为计算结果中的“齿槽对应角”。6、旋转齿

8、轮。以下面图2图3进行旋转扫描。图 2 图3完成后选择确定。2.2、齿轮泵泵体的设计齿轮泵主泵体1. 拉伸主体，选择拉伸，以FRONT为草绘平面，草绘图形如下： 完成后选择确定。齿轮泵泵盖2.3垫片（1） 单击“新建”按钮打开“新建”对话框。在“类型”选项组中选取“零件”选项，在“子类型”中选取“实体”选项，在“名称”文本框中输入零件名称“垫片”；（2） 取消“使用缺省模板”复选项，单击“确定”按钮。系统打开“新文件选项”对话框，选取其中的“mmns_part_solid”选项，再单击“确定”按钮进入三维实体建模环境。(3) 先草绘如下图(4）用拉伸工具如下图完成后选择确定。 三零部件装配齿轮

9、泵整体装配1.新建“组件”，不使用缺省模块，选择模版“mmns_asm_design” 完成后选择确定。2.插入元件装配，选择齿轮泵泵体，选择“缺省”，3.插入元件装配，选择垫圈，用户定义选择“销钉”， 垫圈端面与泵体端面重合匹配，完成后选择确定。4.插入元件装配，选择齿轮泵泵盖，用户定义选择“销钉”，泵盖端面与泵体端面重合匹配，完成后选择确定。 5.插入元件装配，选择齿轮1，用户定义选择“销钉”，齿轮1轴线与泵体的A9轴线对齐；齿轮端面与泵体端面重合匹配，完成后选择确定。6.插入元件装配，选择齿轮2，用户定义选择“销钉”， 步骤与第6步相似，完成后选择确定。至此所有零部件全部装配好。四生成爆

10、炸图（1） 从菜单栏中选择“视图”“分解”“编辑位置”命令，打开分解位置对话框；（2） 在“分解位置”对话框中，设置“运动类型”等选项组用来调整爆炸图中个元件的位置，得到满意位置后，点击“确定”按钮。编辑爆炸图完成后，得到分解视图下的齿轮油泵装配爆炸图，效果如下图五附图 主动齿轮 从动齿轮 泵盖 垫片 泵体六设计小结经过几周的课程设计,我终于完成了自己的设计,在整个设计过程中,感觉学到了很多关于液压设计的知识,这些都是平常在理论课程中很少接触到的。使自己在这方面的设计得到了很大的加强。除了知识外,也体会到作为设计人员在设计过程中必须严肃、认真，并且要有极好的耐心来对待每一个设计的细节。在设计过

11、程中，我们会碰到许多问题，我们必须一个个去解决才能很好的完成设计，遇到不能解决的地方，可以跟同学讨论，向老师请教，经过老师的讲解和自己更深入的思考之后，加深自己的印象，更好的理解每个知识点。刚开始做设计的时候总感觉无从下手，在画图的过程中，感觉似乎每一条线都要有一定的依据，尺寸的确定并不是随心所欲的，有些细节问题，都必须通过查表计算确定。实践出真知。在以后的学习道路上，我会通过自己不断的努力，使自己在各方面都成为一个优秀的设计人才。七参考文献1 周四新，青芳. Pro/ENGINEER Wildfire 高级设计M.北京：机械工业出版社，2003.2 李翔鹏.Pro/ENGINEER Wildfire 3.0零件设计 中国铁道出版社，2007 3 陈立德. 机械设计基础课程设计指导书.北京：高等教育出版社，20044 杨巍 何晓玲.机械原理 高等教育中国铁道出版社，20075 韩莉.机械设计课程设计 重庆 重庆大学出版社，20046 詹友刚. Pro/ENGINEER 中文野火版教程通用模块M.北京：清华大学出版社，2003. 7郝泳涛，秦国锋. 三维计算机辅助设计教程。上海：同济大学出版社，20058张海藩主编，软件工程导论，北京：清华大学出版社，1998
