带式运输机圆柱齿轮减速器设计.doc

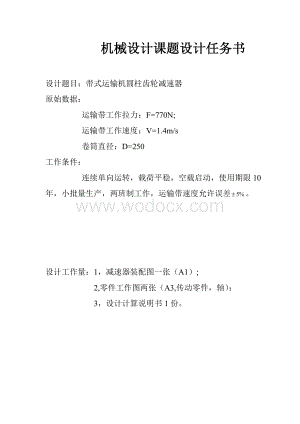

1、机械设计课题设计任务书设计题目：带式运输机圆柱齿轮减速器 原始数据： 运输带工作拉力：F=770N; 运输带工作速度：V=1.4m/s 卷筒直径：D=250工作条件： 连续单向运转，载荷平稳，空载启动，使用期限10年，小批量生产，两班制工作，运输带速度允许误差。设计工作量：1，减速器装配图一张（A1）; 2,零件工作图两张（A3,传动零件，轴）； 3，设计计算说明书1份。 减速器设计说明书设计参数：1， 运输带工作拉力：F=770N;2， 运输带工作速度：v=1.4m/s（）3， 滚筒直径：D=250;4， 滚筒工作效率：w=0.96;5， 工作寿命：10年两班制工作，所以，H=10*16*3

2、00=h；6， 工作寿命：连续单向运转，载荷平稳，空载启动传动装置设计：一， 传动方案：展开式二级圆柱直齿减速器二， 选择电机：1. 类型：Y系列三相异步电动机2. 型号：Y90S-2（查【机械手册5】Y系列三相异步电机表351-5）工作机所需输入功率：=电机所需功率： =1.23KW其中:为滚筒工作效率：0.96 为轴承的传动效率：0.98 为齿轮传动的传动效率：0.95联轴器的传动效率：0.98电机转速n的选择：滚筒轴工作转速为n=76.43r/min取v带传动的传动比=24，二级圆柱直齿减速器传动比=840，则总传动比合理范围为=16160.故电动机转速可选范围为符合这一范围的同步转速有

3、1500r/min，3000r/min。故选用电动机型号为Y100L-4电机参数：额定功率： 满载转速：电机轴直径： (查【机械手册5】Y系列三相异步电机表351-8)三， 传动比分配式中分别是为带传动和减速器的传动比为使v带传动外廓尺寸不致过大，初步取i1=1.5i2（实际的传动比要在设计v带传动时，由所选大小带轮的标准直径i比运算），则减速器传动比为则有四， 传动装置的运动和动力参数1. 电机轴： 2. 高速轴： 3，中间轴： 4， 低速轴：, 5,工作轴: 传动零件设计：一， 齿轮设计 高速级（直齿轮）： 设计参数: 寿命t=48000h(查表机械设计表7-1)1， 选材大齿轮：，调质处

4、理，硬度310HBS小齿轮：，表面淬火，硬度4050HRC 2,确定许用应力 1)许用接触应力 而：因为所以，只需考虑对于调质处理的齿轮， 查表（HBS为300）有循环基数,故,所以(查表机械设计表7-7.7-9)2）许用弯应力： 查表有： （机械设计图7-8） 取,单向传动取，因为，所以取，则有：3）齿轮的工作转矩： 4)根据接触强度，求小齿轮分度圆直径： 其中，(钢制斜齿轮),所以取则有 (5)验算接触应力 其中取而齿轮圆周速度为 故（7级精度）所以，最终有（6）验算弯曲应力： 其中，所以应验算大齿轮的弯曲应力：低速级（直齿轮）： 设计参数： 1， 选材：大齿轮：，调质处理，硬度310HB

5、S小齿轮：，表面淬火，硬度4050HRC 2,确定许用应力 1)许用接触应力 而：因为所以，只需考虑对于调质处理的齿轮，查表（HBS为300）有循环基数,故,所以2）许用弯应力： 查表有： 取,单向传动取，因为，所以取，则有：3）齿轮的工作转矩： 4)根据接触强度，求小齿轮分度圆直径： 其中，（钢制斜齿轮),所以取则有 (5)验算接触应力： 其中取而齿轮圆周速度为 故（7级精度）所以，最终有（6）验算弯曲应力： 其中，所以应验算大齿轮的弯曲应力：所以，计算得齿轮的参数为：高速级大544413631238010.25小802056低速级大11524288704405-小25664256二， 联轴

6、器选择：高速级：T=4.09Nm，电机轴直径：D=24mm 所以，选择ML2（钢制）；低速级：T=25.82Nm所以选择ML2(钢制)三， 初算轴径（轴的材料均用45号刚，调质处理）高速轴：（外伸轴，C=112机械设计表12-5）根据联轴器参数选择中间轴：（非外伸轴，C=118）具体数值在画图时确定；低速轴：（外伸轴，C=107）根据联轴器参数选择：四，轴承的润滑方式选择：高速级齿轮的圆周速度为：所以，轴承采用油润滑。高速级小齿轮处用挡油板。五， 箱体的结构尺寸： 箱座壁厚：而0.025*704+3=100mm8mm,所以，取箱座壁厚：,所以，取。箱座，箱盖，箱底座凸缘的厚度：箱座，箱盖的肋厚

7、：轴承旁凸台的半径：R1=c2轴承盖外径：D2=D+(55.5)d3（其中，D为轴承外径，d3为轴承盖螺钉的直径）。中心高：大齿轮顶圆半径+（3050）mm+20mm=100+40+20=160mm取：160mm；地脚螺钉的直径：（因为：a1+a2=471mm）；数目：9.轴承旁联接螺栓的直径：d1=0.75箱盖，箱座连接螺栓的直径：d2=0.5间距l=180mm轴承盖螺钉的直径：d3=0.5数目：4窥视孔盖板螺钉的直径：d5=8mm。d1，d2至箱外壁的距离：d2至凸缘边缘的距离：外箱壁到轴承座端面的距离： 齿轮顶圆与内箱壁距离： 取： 齿轮端面与内箱壁距离：取： 六， 初选轴承： 高速轴：

8、6205，D=52mm，B=15mm；d=25中间轴：6208，D=80mm，B=18mm；d=40 低速轴：6211，D=100mm，B=21mm；d=55轴承端盖外径： 高速轴： 中间轴： 低速轴：七， 轴的强度核算： 轴所受的力：高速级: 低速级： 轴的受力分析：高速轴： 由力平衡有： 受力如图： 选材为45号钢调质处理，所以，查表有： 所以，危险截面为截面C 而此处，所以，此处满足强度要求，安全。中间轴和低速轴的强度核算同理，两轴都满足强度要求，安全！八， 轴承使用寿命计算：（） 高速轴：选用205，则有：计算步骤和结果如下：计算项目计算结果0.03170.2250.301eX=0.56，Y=1.941.1942.2N11KN结论（满足寿命要求）中间轴：选用306，则有：计算结果和结果如下：计算项目计算结果0.0150.1920.144eX=1，Y=01.11727N12.4KN结论（满足寿命要求）低速轴：选用2209，则有，径向当量动载荷径向当量静载荷所以，九， 齿轮详细参数：高速级大齿轮： 低速级大齿轮：
