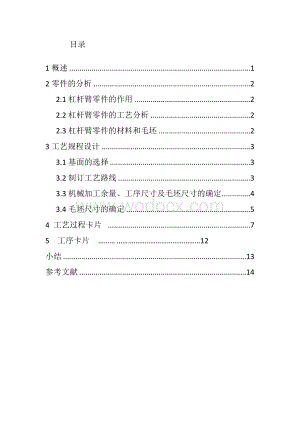

1、目录1概述12零件的分析22.1杠杆臂零件的作用22.2杠杆臂零件的工艺分析22.3杠杆臂零件的材料和毛坯23工艺规程设计33.1基面的选择33.2制订工艺路线33.3机械加工余量、工序尺寸及毛坯尺寸的确定43.4毛坯尺寸的确定54 工艺过程卡片 75 工序卡片 12小结13参考文献141概述本夹具因为要加工两个方向相互垂直的孔，故采用翻转钻磨且钻磨不与钻床安装在一起。根据所加工的零件具体情况，定位采用完全定位，由一面一销加防转销组成。为了结构简单，加紧采用螺纹夹紧装置，导向装置采用固定钻套与换转钻套，安装在上模板和钻模体上。其钻模体的设计本着廉价工艺性好的原则，采用灰铸铁铸造件，上模板与钻模

2、体的连接用圆锥销定位，用螺钉固定连接。主要尺寸由控制臂要求，应尽量是结构简化，其中的配合和精度都有查表来定。再通过对定位误差的计算，可以确定所设计的夹具符合工件要求，适合中批量生产，操作简单方便。最后对夹具的使用方法加以说明。图1杠杆臂2零件的作用2.1箱体类零件的结构特点题目给出的零件是C6140的杠杆臂零件。它的主要的作用是用来支承、固定的。要求零件的配合要符合要求。2.2箱体类零件的工艺分析 杠杆的28H7孔的轴线和两个端面有着垂直度的要求。现分述如下：本夹具用于立式铣床上，加工40凸台端面。工件以28h7孔及端面和水平面底实现完全定位。铣40端面时工件为悬臂，为了防止加工时变形，采用螺

3、旋辅助支承与工件接触后，用螺母锁紧。要加工的主要工序包括：粗精铣宽度为40的上下平台、钻11H7的孔、钻10H7的小孔、粗精铣28的上下表面。 加工要求有：40的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2um（下平台）、10H7的孔为Ra1.6um。11D孔为Ra6.3mm。其中主要的加工表面是40得端面，要用游标卡尺检查。 2.3箱体类零件的材料和毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是杠杆需要加工表面以及加工表面的位置要求。3工艺规程设计3.1基面的选择（1）粗基准的选择 对于本零件而言，按照粗基准的选择原则，选择本零件的不

4、加工表面是加强肋所在的肩台的表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一个V形块支承45圆的外轮廓作主要定位，以限制z、z、y、y四个自由度。再以一面定位消除x、x两个自由度，达到完全定位,就可加工28的孔。（2）精基准的选择 主要考虑到基准重合的问题，和便于装夹，采用25的孔作为精基准。3.2制订工艺路线(1)、工艺路线方案一： 铸造 时效 涂底漆 工序：铣宽度为40mm的上下平台和宽度为36mm的平台工序：钻孔使尺寸达到10mm 工序：钻孔使尺寸达到27mm。工序：扩孔钻钻孔27使尺寸达到27.5mm。工序：铰孔27.5使尺寸达到28H7。 工序VI：钻、粗、精铰11的孔 工序：检

5、验入库。(2)、工艺路线方案二： 铸造 时效 涂底漆工序：粗铣宽度为40mm的上平台和宽度为36mm的平台工序：精铣宽度为40mm的上平台和宽度为36mm的平台。工序：粗铣宽度为40mm的下平台。工序：精铣宽度为40mm的下平台。工序：扩铰孔使尺寸达到28H7。工序：粗铣宽度为23mm的凸台表面。 工序：精铣宽度为23mm的凸台表面。 工序：钻铰11的小孔使尺寸达到11。 工序：钻绞10H7的孔。 工序：检验入库。工艺方案的比较与分析：上述两种工艺方案的特点是：方案一是根据宽度为40mm的上下肩面作为粗基准， 28孔作为精基准，所以就要加工28孔时期尺寸达到要求的尺寸，那样就保证了10小孔的圆

6、跳动误差精度等。而方案二则根据28孔加工40的上下表面和11的凸台表面，因为他们的加工与28有着一定的定位精度和形状去误差，先粗加工，接着半精加工，精加工，减少了安装次数，同时也减少了安装误差。所以决定选择方案二作为加工工艺路线比较合理。3.3加工余量的确定杠杆的材料是HT200，毛坯的重量0.85kg，生产类型为中批生产。由于毛坯用采用金属模铸造, 毛坯尺寸的确定如下：由于毛坯及以后各道工序或工步的加工都有加工公差，因此所规定的加工余量其实只是名义上的加工余量，实际上加工余量有最大加工余量及最小加工余量之分。 由于本设计规定零件为中批量生产，应该采用调整法加工，因此计算最大与最小余量时应按调

7、整法加工方式予以确定。 毛坯与零件不同的尺寸有：(具体见零件图)故台阶已被铸出,根据参考文献14的铣刀类型及尺寸可知选用6mm的铣刀进行粗加工,半精铣与精铣的加工余量都为0.5mm。1）加工40的端面，根据参考文献8表4-35和表4-37考虑3mm，粗加工2mm到金属模铸造的质量和表面的粗糙度要求，精加工1mm，同理上下端面的加工余量都是2mm。2）对28的内表面加工。由于内表面有粗糙度要求1.6。可用一次粗加工1.9mm，一次精加工0.1mm就可达到要求。3）加工宽度为36mm的下平台时，用铣削的方法加工台肩。由于台肩的加工表面有粗糙度的要求，而铣削的精度可以满足，故采取分四次的铣削的方式，

8、每次铣削的深度是2.5mm。 4）钻11孔，由于粗糙度要求Ra6.3um，因此考虑加工余量2mm。可一次粗加工1.85mm，一次精加工0.15就可达到要求。5）钻10孔工，由于内表面有粗糙度要求1.6。可用一次粗加工1.9mm，一次精加工0.1mm就可达到要求。3.4毛坯尺寸的确定工序1：粗、精铣孔28下平面（1）粗铣28孔下平面加工条件：工件材料： HT200，铸造。机床：X52K立式铣床。查参考文献7表3034刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。因其单边余量：Z=1.9mm所以铣削深度：每齿进给量：根据参考文献3表2.4-75，取铣削速度：参照参考文献7

9、表3034，取。机床主轴转速： 式（2.1）式中 V铣削速度； d刀具直径。由式2.1机床主轴转速：按照参考文献3表3.1-74 实际铣削速度：进给量： 工作台每分进给量： ：根据参考文献7表2.4-81,（2）精铣28孔下平面加工条件：工件材料： HT200，铸造。机床： X52K立式铣床。参考文献7表3031刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。精铣该平面的单边余量：Z=0.1mm铣削深度：每齿进给量：根据参考文献7表3031，取铣削速度：参照参考文献7表3031，取机床主轴转速，由式（2.1）有：按照参考文献7表3.1-31 实际铣削速度：进给量，由式（1.

10、3）有：工作台每分进给量： 工序2：加工孔28到要求尺寸工件材料为HT200铁，硬度200HBS。孔的直径为28mm，公差为H7，表面粗糙度。加工机床为Z535立式钻床，加工工序为钻、扩、铰，加工刀具分别为：钻孔26mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔27.3mm标准高速钢扩孔钻；铰孔28mm标准高速铰刀。选择各工序切削用量。（1）确定钻削用量1）确定进给量 根据参考文献7表28-10可查出，由于孔深度比，故。查Z535立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据表28-9，允许的进给量。由于所选进给量远

11、小于及，故所选可用。2）确定切削速度、轴向力F、转矩T及切削功率 根据表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。由参考文献7表28-3，故查Z535机床说明书，取。实际切削速度为：由表28-5，故3）校验机床功率 切削功率为机床有效功率故选择的钻削用量可用。即，相应地，（2）确定扩孔切削用量1）确定进给量 根据参考文献7表28-31，。根据Z535机床说明书，取=0.57mm/r。2）确定切削速度及 根据参考文献7表28-33，取。修正系数：，故 查机床说明书，取。实际切削速度为 （3）确定铰孔切削用量1）确定进给量 根据参考文献7表28-3

12、6，按该表注4，进给量取小植。查Z535说明书，取。2）确定切削速度及 由参考文献7表28-39，取。由参考文献7表28-3，得修正系数，故 查Z535说明书，取，实际铰孔速度 （4）各工序实际切削用量 根据以上计算，各工序切削用量如下：钻孔：，扩孔：，铰孔：，工序3：粗精铣宽度为40mm的下平台（1）粗铣宽度为40mm的下平台加工条件：工件材料： HT200，铸造。机床：X52K立式铣床。查参考文献7表3034刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。因其单边余量：Z=2mm所以铣削深度：每齿进给量：根据参考文献3表2.4-75，取铣削速度：参照参考文献7表30

13、34，取。由式2.1得机床主轴转速：按照参考文献3表3.1-74 实际铣削速度：进给量： 工作台每分进给量： ：根据参考文献7表2.4-81,被切削层长度：由毛坯尺寸可知， 刀具切入长度： 式（2.2）刀具切出长度：取走刀次数为1（2）精铣宽度为40mm的下平台加工条件：工件材料： HT200，铸造。机床： X52K立式铣床。由参考文献7表3031刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。精铣该平面的单边余量：Z=1.0mm铣削深度：每齿进给量：根据参考文献7表3031，取铣削速度：参照参考文献7表3031，取机床主轴转速，由式（2.1）有：按照参考文献3表3.1-3

14、1 实际铣削速度：进给量，由式（2.3）有：工作台每分进给量： 被切削层长度：由毛坯尺寸可知 刀具切入长度：精铣时刀具切出长度：取走刀次数为1工序4：加工孔11到要求尺寸该孔先由高速钢钻头钻出底孔后，再由圆孔拉刀拉出。由文献表8-24拉孔时的余量为0.5mm，故 Z=5.25mm钻孔：工序尺寸及公差为15.5拉孔：工序尺寸及公差为16H9（）由文献表8-69取钻孔的进给量F=0.25mm/r 由文献表8-71求得钻孔时的切削速度为V=0.35m/s=21m/min 由此算出转速为：n=431.4r/min。按钻床的实际转速为480r/min。则实际切削速度为V=23.36m/min。由表8-7

15、8得F=588.6xdxfxKM=225.63xxfxKx10因为加工灰铸造铁时，K= K由8-78可查得K=1 故F=588.6 x15.5x0.25x1=3009.6NM=225.63x15.5x0.25x1x10=13.6N.m它们均小于机床所能提供的进给率和扭转力矩，故机床刚度足够。工序5：加工孔10到要求尺寸该孔可选由高速钢钻头钻出底孔后，再由扩孔钻钻出。由文献表8-81得扩孔时的余量为mm，根据实际情况可取为2mm,故钻孔的余量为Z=12-2=10mm钻孔工序尺寸及公差为拉孔工序尺寸及公差为12H9()由文献表8-69,钻孔的进给量f=0.2mm/r，由文献表8-71求得钻孔时的切

16、削速度v=0.35m/s=21m/min由知扩孔的进给量为0.8mm/s由此算出转速为：n=668.8r/min按钻床的实际转速取n=600r/min，则实际切削速度为：v=dn/1000=21.85m/min由表8-78得F=CFdFfFK=588.6xdxfxKM=CdmfKx10=225.63x dxfx Kx0因为加工灰铸铁时K=K 由文献表8-78，可查的K=1，故F=588.6x11.6x0.2x1=1884.1NM=225.63x11.6x0.2x1x10=6.6N.m它们均小于机床所能提供的进给率和扭转力矩,故机床刚度足够。小结通过本次对杠杆臂零件的工艺设计，我深深的体会到了做
