基于PLC控制交通信号灯系统的设计设计.doc

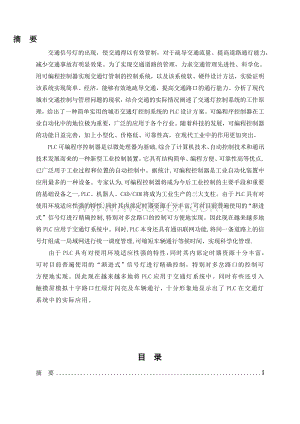

1、摘 要 交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。为了实现交通道路的管理，力求交通管理先进性、科学化。用可编程控制器实现交通灯管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的

2、作用更加突出。PLC可编程序控制器是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。据统计,可编程控制器是工业自动化装置中应用最多的一种设备。专家认为,可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一,PLC、机器人、CAD/CAM将成为工业生产的三大支柱。由于PLC具有对使用环境适应性强的特性,同时其内部定时器资源十分丰富,可对目前普遍使用的“渐进式”信号灯进行精确控制,特别对多岔路口的控制可方便地实现。因此现在越来越多地将PLC应用于交通灯系统中。同时,PL

3、C本身还具有通讯联网功能,将同一条道路上的信号灯组成一局域网进行统一调度管理,可缩短车辆通行等候时间，实现科学化管理.由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。因此现在越来越多地将PLC应用于交通灯系统中。同时有些还引入触摸屏模拟十字路口红绿灯闪亮及车辆通行，十分形象地显示出了PLC在交通灯系统中的实际应用。目 录摘 要I我们先看一下交通信号灯1 绪 论V1.1 概述V1.2 可编程控制器的简介VI1.2.1 PLC的应用VI1.2.2PLC的特点VII1.2.3 PLC的结构VIII

4、1.2.4 PLC编程语言IX1.3 设计的主要内容X2 PLC控制系统设计概要XI2.1 设计的基本原则和内容XI2.2 设计的步骤和实现过程XII3 交通信号灯控制系统的硬件设计XVI3.1 交通信号灯的控制要求XVI3.2 交通信号灯的控制时序XVII3.3 PLC硬件控制电路的设计XVIII3.3.1 PLC的选型XVIII3.3.2 I/O配置表XIX3.3.3 PLC控制电路接线图XXI4 交通信号灯控制系统的程序设计XXII4.1 STEP7编程软件的概述XXII4.2 交通信号灯程序设计过程XXII4.2.1 PLC的状态转移XXII4.2.2 交通信号灯程序设计步骤XXIII

5、4.3 交通信号灯的PLC程序XXIVXXVIXXVI我们先看一下交通信号灯绪 论1.1 概述据一项对美国主要城市交通状况的调查显示：1982年至2000年，美国城市在上下班高峰期间的交通堵塞状况不断加剧，由交通堵塞造成的时间和汽油浪费而带来的经济损失每年高达680亿美元。以广州为例来讲，现在市区平均车速只有每小时12公里。用这个目标速度代入欧美标准计算，广州人为交通堵塞所付出的经济代价总值：每年耗费1.5亿小时，减少生产总值117亿元。相当于该市整个生产总值的7%。在北美、澳大利亚等大城市，道路面积率高达35%-40%，而北京只有20%。缓解交通拥堵，加快道路建设是当务之急。据悉，到2010

6、年，北京将投资500亿元用于城市道路建设，到2005年，北京仅高速公路通车里程就达到600公里。但一味发展城市道路，也会刺激私家车超常规发展，两者发展速度的失衡，最终还是逃不出“拥堵修路再拥堵”的怪圈。当今时代是一个自动化时代，交通灯控制等很多行业的设备都与计算机密切相关。因此，一个好的交通灯控制系统，将给道路拥挤、违章控制等方面给予技术革新。随着大规模集成电路及计算机技术的迅速发展，以及人工智能在控制技术方面的广泛运用，智能设备有了很大的发展，是现代科技发展的主流方向。本设计介绍了一个智能交通灯系统的设计。该智能交通灯控制系统可以实现的功能有：对某市区的四个主要交通路口进行监控；各路口有固定

7、的工作周期，并且在道路拥挤时中控中心能改变其周期；对路口违章的机动车能够即时拍照，并提取车牌号。在世界范围内，一个以微电子技术，计算机和通信技术为先导的，以信息技术和信息产业为中心的信息革命方兴未艾。而计算机技术怎样与实际应用更有效的结合并有效的发挥其作用是科学界最热门的话题，也是当今计算机应用中空前活跃的领域。本文主要从单片机的应用上来实现十字路口交通灯智能化的管理，用以控制过往车辆的正常运作。交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。为了实现交通道路的管理，力求交通管理先进性、科学化。用可编程控制器实现交通灯管制的控制系统，以及该系统

8、软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。可编程序控制器简称为PLC，它的应用面广、功能强大、使用方便，已经成为当代工业自动化的主要支柱之一。PLC已经广泛地应用在各种机械设备和生产过程的自动控制系统中，PLC在其他领域，例如在民用和家庭自动化设备中的应用也得到了迅速的发展。随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已经广泛的应用在所有的工业领域。现代社会要求制造业对市场需求做出迅速的反

9、应，生产出小批量、多品种、多规格、低成本和高质量的产品。为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性。可编程序控制器（Programmable Logic Controller）正是顺应这一要求出现的，它是以微处理器为基础的通用工业控制装置。1.2 可编程控制器的简介1.2.1 PLC的应用目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况大致可归纳为以下几个方面：1、开关量的逻辑控制 这是PLC最基本、最广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备

10、的控制，也可用于多机群控及自动化流水线。如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。2、模拟量控制 在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。 3、运动控制 PLC可以用于圆周运动或直线运动的控制。从控制机构配置来说，早期直接用于开关量I/O模块连接位置传感器和执行机构，现在一般使用专用的运动控制模块。如可驱动步进电机或伺服电机的单轴或多

11、轴位置控制模块。世界上各主要PLC厂家的产品几乎都有运动控制功能，广泛用于各种机械、机床、机器人、电梯等场合。 4、过程控制 过程控制是指对温度、压力、流量等模拟量的闭环控制。作为工业控制计算机，PLC能编制各种各样的控制算法程序，完成闭环控制。PID调节是一般闭环控制系统中用得较多的调节方法。大中型PLC都有PID模块，目前许多小型PLC也具有此功能模块。PID处理一般是运行专用的PID子程序。过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。 5、数据处理 现代PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集

12、、分析及处理。这些数据可以与存储在存储器中的参考值比较，完成一定的控制操作，也可以利用通信功能传送到别的智能装置，或将它们打印制表。数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统。 6、通信及联网 PLC通信含PLC间的通信及PLC与其它智能设备间的通信。随着计算机控制的发展，工厂自动化网络发展得很快，各PLC厂商都十分重视PLC的通信功能，纷纷推出各自的网络系统。新近生产的PLC都具有通信接口，通信非常方便。1.2.2PLC的特点1、抗干扰能力强，可靠性高 继电接触器控制系统虽具有较好的抗干扰能力，但使用了大量的机械触

13、头，使设备连线复杂，由于器件的老化、脱焊、触头的抖动及触头在开闭时受电弧的损害大大降低了系统的可靠性。传统的继电器控制系统中使用了大量的中间继电器、时间继电器。由于触点接触不良，容易出现故障，PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量硬件，接线可减少互继电器控制系统的1/10-1/100，因触点接触不良造成的故障大为减少。 而PLC采用微电子技术，大量的开关动作由无触点的电子存储器件来完成，大部分继电器和复杂的连线被软件程序所取代，故寿命长，可靠性大大提高。2、配套齐全，功能完善，适用性强 PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种

14、规模的工业控制场合。除了逻辑处理功能以外，现代PLC大多具有完善的数据运算能力，可用于各种数字控制领域。近年来PLC的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。 3、易学易用，深受工程技术人员欢迎 PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从

15、事工业控制打开了方便之门。 4、系统的设计、建造工作量小，维护方便，容易改造 PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。 5、体积小，重量轻，能耗低 以超小型PLC为例，新近出产的品种底部尺寸小于100mm，重量小于150g，功耗仅数瓦。由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。1.2.3 PLC的结构PLC 实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相似。PLC按其结构形式可分为固定式和组

16、合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。PLC的基本结构框图如图2-1所示。 接受接口部件输出 中央处理单元 CPU板输入接口部件驱动现场信号 受控元件 电 源 部 件图2-1 PLC基本结构框图1.2.4 PLC编程语言采用面向控制过程、面向问题、简单直观的PLC进行编程，其编程语言常用的有：梯形图、语句表、功能图等。1、梯形图梯形图是使用最多的PLC图形编程语言。梯形图与继电器电路图很相似，具有直观易懂的优点，特别

17、适合于数字量逻辑控制。梯形图由触点、线圈和用方框表示的指令框组成。触点电表逻辑输入条件，例如外部的开关、按钮和内部条件等。线圈通常代表逻辑运算的结果，常用来控制外部的指示灯、交流接触器和内部的标志位等。指令框用来表示定时器、计数器或者数学运算等附加指令。使用编程软件可以直接生成和编辑梯形图，并将它下载到PLC。2、语句表语句表又叫指令表，它是一种类似于微机的汇编语言中的文本语言，用指令的助记符编程，由多条语句组成一个程序段，可以实现某些不能用梯形图或功能块图表示的功能。3、功能块图功能块图使用类似于布尔代数的图形逻辑符号来表示控制逻辑。即用类似于与门、或门的方框来表示逻辑运算关系，方框的左侧为

18、逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框被“导线”连接在一起，信号自左向右流动。1.3 设计的主要内容（1） 交通信号灯的控制要求（2） 交通信号灯的控制时序（3） PLC应将控制电路设计（4） 交通信号灯程序设计过程（5） 交通信号灯的PLC程序因为是交通灯的单片机控制设计，所以要了解实际交通灯的变化情况和规律。假设一个十字路口为东西南北走向。然后转状态1南北红灯，东西绿灯通车。过一段时间转状态2东西绿灯灭，黄灯闪烁几次，南北仍然红灯。再转状态3，南北绿灯通车，东西红灯。过一段时间转状态4，南北绿灯灭，闪几次黄灯，东西仍然红灯。最后循环至状态1。信号灯的排

19、列方式通常分为两种：1. 水平排列式从道路的中心线一侧起以红，黄，绿的顺序向路边排列。常用于路面较宽的道路。2. 垂直排列式从上往下依次是红，黄，绿灯。这样方式常用于路面较窄的道路。按固定方式排列信号灯有两个好处：一是把红灯信号放在最醒目的位置；二是把可使患色盲的人凭借位置来判断信号的含义。在交叉路口中央上空安装信号灯时应符合车辆通行净空高度界限的要求。信号灯的亮度应保证人们在100M以外能看清。2 PLC控制系统设计概要2.1 设计的基本原则和内容我们在学习了PLC的大量相关知识后，要能够把其运用在实际设计当中。当然，要设计经济、可靠、简洁的PLC控制系统，需要丰富的专业知识和实际的工作经验

20、。那么，我们首先来看一下PLC控制系统的设计原则和内容。一、PLC控制系统设计的基本原则1、最大限度地满足被控对象的控制要求；2、保证控制系统的高可靠、安全；3、满足上面条件的前提下，力求使控制系统简单、经济、实用和维修方便；4、选择PLC时，要考虑生产和工艺改进所需的余量。二、PLC控制系统设计的基本内容1、选择合适的用户输入设备、输出设备以及输出设备驱动的控制对象；2、分配I/O，设计电气接线图，考虑安全措施；3、选择适合系统的PLC；4、设计程序；5、调试程序，一个是模拟调试，一个是联机调试；6、设计控制柜，编写系统交付使用的技术文件，说明书、电气图、电气元件明细表。7、验收、交付使用。

21、2.2 设计的步骤和实现过程一、PLC控制系统设计的一般步骤1、对于复杂的控制系统，最好绘制编程流程图，相当于设计思路；2、设计梯形图；3、程序输入PLC模拟调试，修改，直到满足要求为止；4、现场施工完毕后进行联机调试，直至可靠地满足控制要求；5、编写技术文件；6、交付使用。我们在设计流程图时，也要遵循以下过程：1) 分析生产工艺过程；2) 根据控制要求确定所需的用户输入、输出设备，分配I/O；3) 选择PLC；4) 设计PLC接线图以及电气施工图；5) 程序设计和控制柜接线施工。 具体的设计步骤框图如图2-1所示。分析控制要求确定I/O设备选择PLC分配I/O、设计电气图编写流程图设计梯形图

22、编制程序清单输入程序并检查调试满足NY联机调试满足NN编制技术文件交付使用设计控制柜现场连接图2-1控制系统设计步骤框图二、PLC控制系统执行程序的过程及特点PLC执行程序的过程分为三个阶段，即输入采样阶段、程序执行阶段、输出刷新阶段。1、输入采样阶段 在输入采样阶段，PLC以扫描工作方式按顺序对所有输入端的输入状态进行采样，并存入输入映象寄存器中，此时输入映象寄存器被刷新。接着进入程序处理阶段，在程序执行阶段或其它阶段，即使输入状态发生变化，输入映象寄存器的内容也不会改变，输入状态的变化只有在下一个扫描周期的输入处理阶段才能被采样到。2、程序执行阶段在程序执行阶段，PLC对程序按顺序进行扫描

23、执行。若程序用梯形图来表示，则总是按先上后下，先左后右的顺序进行。当遇到程序跳转指令时，则根据跳转条件是否满足来决定程序是否跳转。当指令中涉及到输入、输出状态时，PLC从输入映像寄存器和元件映象寄存器中读出，根据用户程序进行运算，运算的结果再存入元件映象寄存器中。对于元件映象寄存器来说，其内容会随程序执行的过程而变化。3、输出刷新阶段程序执行完毕后，进入输出处理阶段。在这一阶段里，PLC将输出映象寄存器中与输出有关的状态（输出继电器状态）转存到输出锁存器中，并通过一定方式输出，驱动外部负载。因此，PLC在一个扫描周期内，对输入状态的采样只在输入采样阶段进行。当PLC进入程序执行阶段后输入端将被

24、封锁，直到下一个扫描周期的输入采样阶段才对输入状态进行重新采样。这方式称为集中采样，即在一个扫描周期内，集中一段时间对输入状态进行采样。在用户程序中如果对输出结果多次赋值，则最后一次有效。在一个扫描周期内，只在输出刷新阶段才将输出状态从输出映象寄存器中输出，对输出接口进行刷新。在其它阶段里输出状态一直保存在输出映象寄存器中。这种方式称为集中输出。对于小型PLC，其I/O点数较少，用户程序较短，一般采用集中采样、集中输出的工作方式，虽然在一定程度上降低了系统的响应速度，但使PLC工作时大多数时间与外部输入/输出设备隔离，从根本上提高了系统的抗干扰能力，增强了系统的可靠性。而对于大中型PLC，其I

25、/O点数较多，控制功能强，用户程序较长，为提高系统响应速度，可以采用定期采样、定期输出方式，或中断输入、输出方式以及采用智能I/O接口等多种方式。从上述分析可知，当PLC的输入端输入信号发生变化到PLC输出端对该输入变化作出反应，需要一段时间，这种现象称为PLC输入/输出响应滞后。对一般的工业控制，这种滞后是完全允许的。应该注意的是，这种响应滞后不仅是由于PLC扫描工作方式造成，更主要是PLC输入接口的滤波环节带来的输入延迟，以及输出接口中驱动器件的动作时间带来输出延迟，同时还与程序设计有关。滞后时间是设计PLC应用系统时应注意把握的一个参数。3 交通信号灯控制系统的硬件设计3.1 交通信号灯

26、的控制要求随着城市和经济的发展，交通信号灯发挥的作用越来越大，正因为有了交通信号灯，才使车流、人流有了规范，同时，减少了交通事故发生的概率。然而，交通信号灯不合理使用或设置，也会影响交通的顺畅。因此，在实际设计时要遵循一定的原则和要求。交通信号灯由红灯、绿灯、黄灯组成。红灯表示禁止通行，绿灯表示准许通行，黄灯表示警示。交通信号灯分为机动车信号灯、非机动车信号灯、人行横道信号灯、车道信号灯、方向指示信号灯、闪光警告信号灯、道路与铁路平面交叉道口信号灯。交通信号灯用于道路平面交叉路口，通过对车辆、行人发出行进或停止的指令，使各个方向同时到达的人、车交通流尽可能减少相互干扰，从而提高路口的通行能力，

27、保障路口畅通和安全。在本设计中，我们仅以机动车信号灯为例，来说明它的控制要求。一般的十字路口交通信号灯现场示意图如图3-1所示，其南北和东西每个方向各有红、绿、黄三种信号灯，为确保交通安全，对其控制系统的要求如下。图3-1交通灯现场示意图1、采用PLC构成十字路口的南北向和东西向交通信号灯的电气控制系统上电后，交通指挥信号控制系统由由一个3位转换开关SA1控制。SA1手柄指向左45时，接点SA1-1接通，交通指挥系统开始按常规正常控制功能工作，按照如图3-2所示工作时序周而复始，循环往复工作。SA1手柄指向中间0时，接点SA1-2接通，交通指挥系统南北向绿灯常亮，东西向红灯常亮，。SA1手柄指

28、向右45时，接点SA1-3接通，交通指挥系统东西向绿灯常亮，南北向红灯常亮。2、信号灯的控制原则 1) 当东西方向允许通行（绿灯）时，南北方向应禁止通行（红灯）；同样，当南北方向允许通行（绿灯）时，东西方向应禁止通行（红灯）。2) 在绿灯信号要切换为红灯信号之前，为提醒司机提前减速并刹车，应有明显的提示信号：绿灯闪烁同时黄灯亮。3) 信号灯控制系统启动后应能自动循环动作。3.2 交通信号灯的控制时序交通信号灯的控制时序如图3-2所示，它是按信号灯置1与置0两种状态绘制的，置1表示信号灯点亮，置0表示信号灯点灭。图3-2 十字路口交通灯正常工作时序3.3 PLC硬件控制电路的设计3.3.1 PL

29、C的选型在对PLC控制系统进行硬件结构设计时，首先，要了解各个控制对象的驱动要求，如：驱动电压的等级、负载的性质等；其次，要分析对象的控制要求，确定输入/输出接口（I/O）数量；再次，要确定所控制参数的精度及类型，如：对开关量、模拟量的控制、用户程序存储器的存储容量等。根据上述原则，我们要选择适合的PLC机型及外设，完成相应的PLC硬件结构配置。因此，PLC的选型是设计中至关重要的一步。目前，国内外PLC生产厂家生产的PLC品种可达数百个，其性能各有特点。所以，在设计时首先要尽可能考虑采用便于学习、掌握、维护方便、备品配件通用性强的PLC。我国市场上流行的PLC产品有以下几家：1) 德国西门子

30、(Siemens)公司的产品，目前有SIMATIC S7-400/300/200系列产品；2) 美国罗克韦尔(Rockwell)公司所属的AB(Allen&Bradly)公司的产品，目前有SLC、Micro Logix、Control Logix等产品；3) GE-Fanuc公司的产品；4) 法国施耐德(Schneider)公司的产品；5) 日本三菱、欧姆龙等公司产品。本次设计的交通信号灯控制系统的主要任务和内容集中在程序编写和梯形图的绘制，由于在本设计中用到了大量的开关量、继电器、计数器以及计时器等。而德国西门子出产的PLC功能全，性价比高，有统一的地址分配，完全可以满足本设计的要求。并且，

31、在目前相关领域的控制设计中，西门子产品的应用比较广泛。综上所述，我们采用了西门子公司S7-200PLC/CPU224，它有 24输入/16输出。3.3.2 I/O配置表I/O配置表如表3-1、3-2所示。表3-1 输入地址分配输入地址变量说明I0.0系统启动按钮I0.1系统停止按钮表3-2 输出地址分配输出地址变量说明Q0.0系统运行指示灯Q0.1南北左行红灯Q0.2南北左行绿灯Q0.3南北直行红灯Q0.4南北直行绿灯Q0.5南北直行黄灯Q0.6南北右行红灯Q0.7南北右行绿灯Q1.0南北右行黄灯Q1.1东西左行绿灯Q1.2东西左行红灯Q1.3东西左行黄灯Q1.4东西直行绿灯Q1.5东西直行红

32、灯Q1.6东西直行黄灯Q1.7东西右行绿灯Q2.0东西右行红灯Q2.1东西右行黄等表3-1 十字路口交通灯控制信号说明输入输出文字符号信号地址说明文字符号信号地址说明SA1-1X0交通灯正常工作控制开关H1Y0南北向绿灯指示SA1-2X1南北向交通灯常绿控制开关H2Y1南北向黄灯指示SA1-3X2东西向交通灯常绿控制开关H3Y2南北向红灯指示H4Y3东西向绿灯指示H5Y4东西向黄灯指示H6Y5东西向红灯指示3.3.3 PLC控制电路接线图根据上述硬件选型及工艺要求，绘制PLC控制电路接线图，如图3-3所示。图3-3十字路口交通信号灯PLC外部I/O分配及其接线图中用一个输出点驱动两个信号灯，如

33、果PLC输出点的输出电流不够，可以用一个输出点驱动一个信号灯，也可以在PLC输出端增设中间继电器，由中间继器再去驱动信号灯。4 交通信号灯控制系统的程序设计在本设计中以城市十字路口为研究对象，根据十字路口车辆运行情况，调整各红、绿、黄灯亮的时间，利用STEP7软件对其进行程序设计，实现对交通信号灯的实时控制。4.1 STEP7编程软件的概述STEP7编程软件用于SIMATIC S7、M7、C7和基于PC的WinAC,是供它们编程、监控和参数设置的标准工具。STEP7具有以下功能:硬件配置和参数设置、通信组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。在STEP7中，用项目来管理一个自

34、动化系统的硬件和软件。STEP7用SIMATIC管理器对项目进行集中管理，它可以方便地浏览SIMATIC S7、M7、C7和WinAC的数据。实现STEP7各种功能所需的SIMATIC软件工具都集成在STEP7中。 4.2 交通信号灯程序设计过程4.2.1 PLC的状态转移在设计较为复杂的程序时，仅仅采用简单的逻辑处理已经很难保证程序的正确性和易读性，所以就需要采用别的方法来编制程序。为了保证程序逻辑的正确以及程序的易读性，我们可以将一个控制过程分为若干个阶段，在每一个阶段均设立一个控制标志，当每一个阶段执行完毕，就启动下一个阶段的控制标志，将本阶段的控制标志清除。所谓“状态”是指特定的功能，

35、因此状态转移实际上就是控制系统的功能转移。机电自控系统中机械的自动工作循环过程就是电气控制系统的状态自动、有序、逐步转移的过程。这种功能流程图完整地表现了控制系统的控制过程，各状态的功能、状态转移顺序和条件，它是PLC应用控制程序设计的极好工具。其状态转移图如图3-4所示。图3-4 十字路口交通信号灯PLC的状态转移图4.2.2 交通信号灯程序设计步骤根据图3-4所示的状态转移过程，其具体的程序设计步骤如下：1、PLC开始运行时，M8002产生一初始脉冲，使初始状态S0置1；2、当SA1手柄指向中间0时，触点X1接通，交通指挥系统南北向绿灯Y1常亮，东西向红灯常亮；3、当SA1手柄指向右45时

36、，触点X2接通，交通指挥系统东西向绿灯Y1常亮，南北向红灯常亮；4、当SA1手柄指向左45时，触点X0接通，状态转移到S20和S30，使S20和S30置1，同时S0在下一扫描周期自动复位，Y1线圈得电南北绿灯亮与此同时Y6线圈得电，东西红灯亮；5、延时25S后，转移条件T0闭合，状态从S20转移到S21，使S21置1，同时驱动T1记时，而S20在下一扫描周期自动复位；6、延时5S后，转移条件T1闭合，状态从S21转移S22，使S22置1产生0.5S接通和断开的时针脉冲信号，从而使南北绿灯闪烁，同时驱动计数器C0记数，若记数次数未到三次，C0的常闭触点接通，状态转移到S21，继续循环共计三次；7

37、、次数到三，C0常开触点闭合，状态由S22转移到S23，使S23置1同时S22在下一扫描周期自动复位，Y2线圈得电南北黄灯亮；8、延时2S后，转移条件T3闭合，一方面状态从S23转移到S24，使S24置1，S23在下一扫描周期自动复位，Y3线圈得电南北红灯亮，计数器C0复位。另一方面状态S30转移到S31，使S31置1同时S30在下一扫描周期自动复位，线圈Y4得电东西绿灯亮；9、延时25S后，转移条件T4闭合，状态从S31转移到S32，使S32置1，同时驱动T5记时，而S31在下一扫描周期自动复位；10、延时5S后，转移条件T5闭合，状态从S32转移S33，使S33置1产生0.5S接通和断开的

38、时针脉冲信号，从而使东西绿灯闪烁，同时驱动计数器C1记数，若记数次数未到三次，C1的常闭触点接通，状态转移到S32，继续循环共计三次；11、次数到三，C1常开触点闭合，状态由S33转移到S34，使S34置1同时S33在下一扫描周期自动复位，Y5线圈得电东西黄灯亮，计数器C1复位；12、延时2S后，回到初始状态S0进行循环执行。4.3 交通信号灯的PLC程序在本设计中，交通信号灯PLC控制系统的程序采用梯形图语言来设计。具体过程如下：结论 本系统结构简单，操作方便；可现自动控制，具有一定的智能性；对优化城市交通具有一定的意义。本设计将各任务进行细分包装，使各任务保持相对独立；能有效改善程序结构，

39、便于模块化处理，使程序的可读性、可维护性和可移植性都得到进一步的提高。 在设计过程中，经常会遇到这样那样的情况，就是心里老想着这样的接法可以行得通，但实际接上电路，总是实现不了，因此耗费在这上面的时间用去很多。我趁着做课程设计的同时也对课本知识有了巩固和加强，由于课本上的知识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，而且考试内容有限，所以在这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。程序中所用到的数据均可以根据实际情况进行设置，修改灵活方便。通过此次设计，我对于VHDL硬件描述语言有了更深入地了解，也在原来所学的理论基础上得到了进一步地

40、应用。但由于经验上的不足，有些地方还需要做进一步地改善。致 谢 当我以学子的身份踏入大学校门的那天起，便已注定我将在这里度过人生中最美丽的青春年华。提笔写下“致谢”，我才惊觉自己即将真正离开，人生亦从此展开新的画卷。尽管不舍，却更珍惜，因为我的生命中有那么多可爱的人值得感激。他们使我的大学生活充满了色彩，无论收获、遗憾，对我来说都是一笔宝贵的财富。三年的大学生活不知不觉中就要结束了，在这段难忘的生活中，有我许多美好的回忆。时至今日，毕业设计终于可以画上一个圆满的句号了，现在回想起做这个设计的整个过程，颇有心得，其中有苦也有甜，不过也乐其中！本次毕业设计让我从实践中真正了解到了“一份好的毕业设计

41、必须要充分掌握各方面知识并且能将其完美地结合起来”，从完成电路设计、元器件的选择、硬件的组装到拟定整个完整电路图、软件编写和毕业设计论文的组织等，每一个步骤都需要认真思考，仔细斟酌，这让我更深刻地体会到了充分掌握各方面知识的重要性！ 这次毕业设计使我把书本上的理论知识运用到相关的具体内容上，让我自身的设计能力得到了培养和提高。在设计过程中，我通过查阅大量相关资料、自学、同同学交流，向老师请教等方式，使自己学到了不少知识。虽然经历了不少艰辛，但收获却也同样令人欣慰！在整个设计开发过程中，我懂得了许多东西，也培养了我独立工作的能力，树立了自己工作能力的信心，相信会对今后的学习工作生活产生非常重要的

42、影响。而且大大提高了动手的能力，使我充分体会到了在创造过程中的探索的艰难和成功的喜悦。在此我要特别感谢我们指导老师，他的悉心教导以及孜孜不倦我才有了这部完整的设计，他时常督促我们认真快速的完成设计以便更好的投入到工作中，同时还要感谢和我一起奋斗共同完成这个课题的小组成员们，大家这几个月来辛苦了，于此希望老师工作顺利！身体康健！同小组的成员都能顺利答辩成功毕业！ 参考文献1 王蕊：PLC在交通信号灯控制上的应用，2003年第五期2 陈胜利,曾谊晖: PLC在控制交通信号灯中的应用，2003年第五期3基于PLC技术的交通信号灯控制与设计- 商场现代化2005(24)4 林涛：基于VHDL语言的交通

43、信号控制器的设计与实现，交通与计算机，2006年第四期，第72-75页。 5PLC控制交通信号灯的编程方法讨论- 北京工商大学学报（自然科学版）2008,26(3)6 陶涛：基于VHDL语言实现十字路口交通灯设计，青海交通科技，2006年第六期，第13-15页。 7 邱磊、肖兵：基于VHDL语言的交通灯控制器设计，福建电脑，2004年第十二期，第76-77页。 8 廖常初主编. PLC基础及应用 . 北京：机械工业出版社， 2004 9 廖常初等.PLC的顺序控制编程方法.工业自动化，（香港），1997 10 廖常初.PLC梯形图的顺序控制设计法.电工技术杂志，2001 11 电机及拖动.高等

44、教育出版社， 12 朱献清 编著.物业供用电.北京.机械工业出版社.2003 13 刘介才主编.实用供配电技术手册.北京：中国水利水电出版社，2002 14 常斗南主编 可编程序控制器原理*应用*实验.北京:机械工业出版社,2005 15 求是科技编著 PLC应用开发技术与工程实践.电子工业出版社.2004 16 中华人民共和国国家标准 电气制图，北京：中国标准出版社，1987 17 余雷声主编，电气原理与PLC应用。北京：机械工业出版社，1996 18 钟肇新，范建东编. 可编程控制器基础及应用.广州：华东理工大学，2002 19 张万忠可编程控制器入门与应用实例北京：中国电力出版社2004 20 台方可编程序控制器应用教程北京：中国水利水电出版社2001 21 常斗南可编程序控制器原理应用实验 北京：机械工业出版社1998 22 邦田电子电路实用抗干扰技术北京：人民邮电出版社 1994 23 钱晓龙，李鸿倩智能电器与Microloeix控制器北京：机械工业出版社2003
