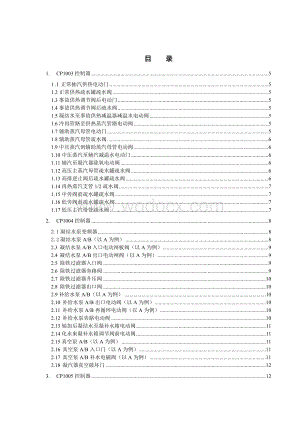

1、目 录1.CP1003控制器51 .1 正常抽汽供热电动门51.2正常供热疏水罐疏水阀51.3事故供热调节阀后电动门51.4事故供热调节阀后疏水阀51.5凝结水至事故供热减温器减温水电动阀51.6冷再管路至供热蒸汽管路电动阀51.7辅助蒸汽母管电动门51.8辅助蒸汽母管疏水阀61.9中压蒸汽到辅助蒸汽母管电动阀61.10中压蒸汽至辅汽减温水电动门61.11辅汽至凝汽器除氧电动阀61.12高压主蒸汽母管疏水罐疏水阀61.13高排逆止阀后疏水罐疏水阀61.14再热蒸汽支管1/2疏水阀71.15中旁阀前疏水罐疏水阀71.16低旁阀前疏水罐疏水阀71.17低压主汽母管疏水阀72.CP1004控制器82

2、.1凝结水泵变频器82.2凝结水泵A/B（以A为例）82.3 凝结水泵A/B入口电动闸板阀（以A为例）92.4 凝结水泵A/B出口电动闸阀（以A为例）92.5 除铁过滤器入口阀92.6 除铁过滤器旁路阀92.7 除铁过滤器升压阀102.8 除铁过滤器出口阀102.9补给水泵A/B（以A为例）102.10 补给水泵A/B出口电动阀（以A为例）102.11 补给水泵A/B再循环电动阀（以A为例）102.12 补给水泵旁路电动阀102.13轴加后凝结水至凝补水箱电动阀112.14化水来凝补水箱调节阀前电动阀112.15真空泵A/B（以A为例）112.16 真空泵A/B入口门（以A为例）112.17

3、真空泵A/B补水电磁阀（以A为例）112.18 凝汽器真空破坏门123.CP1005控制器123.1闭式冷却水泵A/B（以A为例）123.2 闭式冷却水泵A/B入口电动阀（以A为例）123.3 闭式冷却水泵A/B出口电动阀（以A为例）123.4紧急停机冷却水泵123.5 紧急停机冷却水泵入口电动阀133.6 紧急停机冷却水泵出口电动阀133.7 闭式冷却水泵旁路电动门133.8 循环水二次滤网装置A/B（以A为例）133.9 胶球清洗装置A/B（以A为例）143.10 自动反冲洗滤水器143.11热水循环泵A/B/C（以A为例）143.12 热水循环泵A/B/C入口电动阀（以A为例）143.1

4、3 热水循环泵A/B/C出口电动阀（以A为例）143.14热水循环泵出口至#1HRSG电动阀154.CP1006控制器154.1循环水泵A/B（以A为例）154.2 循环水泵A/B进口电动蝶阀（以A为例）154.3 循环水泵A/B出口液控蝶阀（以A为例）154.4辅助循环水泵164.5辅助循环水泵出口电动蝶阀164.6循环水泵房排污坑#1/#2排水泵（以#1为例）164.7机械通风冷却塔A/B/C/D/E（以A为例）16上海福克斯波罗有限公司Page 16说 明汽机侧顺控分布于四个控制器（CP1003、CP1004、CP1005、CP1006）。各控制器控制设备如下：设备名称设备KKSCPCO

5、MP号CAD名称正常抽汽供热电动门X0LBD41AA003CP100310CQGRCQGR_01正常供热疏水罐疏水阀X0LBD41AA403CP100310CQGRCQGR_02事故供热调节阀后电动门X0LBD21AA004CP100310CQGRCQGR_03事故供热调节阀后疏水阀X0LBD21AA403CP100310CQGRCQGR_04凝结水至事故供热减温器减温水电动阀X0LCE26AA002CP100310CQGRCQGR_05冷再管路至供热蒸汽管路电动阀X0LBD20AA002CP100310CQGRCQGR_061,2号机组供热母管隔离电动阀J0LBD30AA002CP10031

6、0CQGRCQGR_07辅助蒸汽母管电动门S0QLB10AA001CP100310FZZQFZZQ_01辅汽母管电动截止阀X0LBG10AA001CP100310FZZQFZZQ_02辅助蒸汽母管疏水阀X0LBG10AA422CP100310FZZQFZZQ_03中压蒸汽到辅助蒸汽母管电动阀X0LBG40AA001CP100310FZZQFZZQ_04中压蒸汽至辅汽减温水电动门X0LCE47AA001CP100310FZZQFZZQ_05辅汽至凝汽器除氧电动阀X0LBG23AA001CP100310FZZQFZZQ_061、2号机#1仪用压缩空气贮罐出口门J0QFB01AA001CP10031

7、0YSKQYSKQ_011、2号机#2仪用压缩空气贮罐出口门J0QFB02AA001CP100310YSKQYSKQ_02高压主蒸汽母管疏水罐疏水阀X0LBA40AA414CP100310ZQSHZQSH_01高排逆止阀后疏水罐疏水阀X0LBC40AA414CP100310ZQSHZQSH_02再热蒸汽支管1疏水阀X0LBB40AA434CP100310ZQSHZQSH_03再热蒸汽支管2疏水阀X0LBB50AA413CP100310ZQSHZQSH_04中旁阀前疏水罐疏水阀X0MAN11AA413CP100310ZQSHZQSH_05低旁阀前疏水罐疏水阀X0MAP10AA413CP10031

8、0ZQSHZQSH_06低压主汽母管疏水阀X0LBA60AA414CP100310ZQSHZQSH_07除铁过滤器入口阀X0LDK10AA005CP100410CTGLCTGL_01除铁过滤器旁路阀X0LDK10AA002CP100410CTGLCTGL_02除铁过滤器升压阀X0LDK10AA011CP100410CTGLCTGL_03除铁过滤器出口阀X0LDK20AA001CP100410CTGLCTGL_04除铁过滤器排气阀X0LDK50AA401CP100410CTGLCTGL_05补给水泵AX0LCP10AP001CP100410NBSHNBSH_01补给水泵A出口电动阀X0LCR14

9、AA002CP100410NBSHNBSH_02补给水泵A再循环电动阀X0LCR17AA001CP100410NBSHNBSH_03补给水泵BX0LCP10AP002CP100410NBSHNBSH_04补给水泵B出口电动阀X0LCR15AA002CP100410NBSHNBSH_05补给水泵B再循环电动阀X0LCR16AA001CP100410NBSHNBSH_06补给水泵旁路电动阀X0LCR13AA002CP100410NBSHNBSH_07轴加后凝结水至凝补水箱电动阀X0LCA41AA001CP100410NBSHNBSH_08轴加后凝结水至凝补水箱旁路电动阀X0LCA41AA003CP

10、100410NBSHNBSH_09化水来凝补水箱调节阀前电动阀X0LCR40AA001CP100410NBSHNBSH_10化水来凝补水箱旁路电动阀X0LCR40AA011CP100410NBSHNBSH_11凝汽器补水旁路电动真空阀X0LCR31AA001CP100410NBSHNBSH_12厂外回水至凝汽器电动真空阀J0LCP22AA012CP100410NBSHNBSH_13回水事故排放电动阀J0LCP22AA001CP100410NBSHNBSH_14凝结水泵变频器X0LCB10AP001CP100410NJSHNJSH_01凝结水泵AX0LCB10AP001CP100410NJSHN

11、JSH_02凝结水泵A入口电动闸板阀X0LCA11AA001CP100410NJSHNJSH_03凝结水泵A出口电动闸阀X0LCA21AA002CP100410NJSHNJSH_04凝结水泵BX0LCB10AP002CP100410NJSHNJSH_05凝结水泵B入口电动闸板阀X0LCA12AA001CP100410NJSHNJSH_06凝结水泵B出口电动闸阀X0LCA22AA002CP100410NJSHNJSH_07低压缸喷水旁路电动阀X0LCE61AA003CP100410NJSHNJSH_08性能加热器进水入口阀X0EKT20AA001CP100410XNJRQXNJRQ_01性能加热

12、器进水排放阀X0EKT20AA505CP100410XNJRQXNJRQ_02性能加热器水入口阀X0EKT20AA002CP100410XNJRQXNJRQ_03性能加热器水出口阀X0EKT20AA003CP100410XNJRQXNJRQ_04性能加热器出水口阀X0EKT20AA004CP100410XNJRQXNJRQ_05性能加热器出水温度控制阀气源控制电磁阀X0EKT20AA005CP100410XNJRQXNJRQ_06性能加热器出水口排放阀X0EKT20AA506CP100410XNJRQXNJRQ_07#1性能加热器排污阀X0EKC20AA402CP100410XNJRQXNJR

13、Q_08#2性能加热器排污阀X0EKC20AA401CP100410XNJRQXNJRQ_09真空泵AX0MAJ01AP101CP100410ZKBZKB_01真空泵A入口门X0MAJ01AA001CP100410ZKBZKB_02真空泵A补水电磁阀X0MAJ01AA002CP100410ZKBZKB_03真空泵A循环泵X0MAJ01AP102CP100410ZKBZKB_04真空泵BX0MAJ02AP101CP100410ZKBZKB_05真空泵B入口门X0MAJ02AA001CP100410ZKBZKB_06真空泵B补水电磁阀X0MAJ02AA002CP100410ZKBZKB_07真空泵

14、B循环泵X0MAJ02AP102CP100410ZKBZKB_08凝汽器真空破坏门X0MAG60AA011CP100410ZKBZKB_09闭式冷却水泵AX0PGA00AP001CP100510BLSHBLSH_01闭式冷却水泵A入口电动阀X0PGA30AA011CP100510BLSHBLSH_02闭式冷却水泵A出口电动阀X0PGA00AA021CP100510BLSHBLSH_03闭式冷却水泵BX0PGA00AP002CP100510BLSHBLSH_04闭式冷却水泵B入口电动阀X0PGA30AA012CP100510BLSHBLSH_05闭式冷却水泵B出口电动阀X0PGA00AA022C

15、P100510BLSHBLSH_06紧急停机冷却水泵X0PGA00AP003CP100510BLSHBLSH_07紧急停机冷却水泵入口电动阀X0PGA30AA013CP100510BLSHBLSH_08紧急停机冷却水泵出口电动阀X0PGA00AA023CP100510BLSHBLSH_09闭式冷却水泵旁路电动门X0PGA40AA002CP100510BLSHBLSH_10燃机冷却水用户供水电动阀X0PGA01AA001CP100510BLSHBLSH_11水水热换交换器A闭冷水进口电动阀X0PGA00AA031CP100510BLSHBLSH_12水水热换交换器A闭冷水出口电动阀X0PGA00

16、AA041CP100510BLSHBLSH_13水水热换交换器B闭冷水进口电动阀X0PGA00AA032CP100510BLSHBLSH_14水水热换交换器B闭冷水出口电动阀X0PGA00AA042CP100510BLSHBLSH_15闭式冷却水至汽机润滑油供水电动阀X0PGA14AA001CP100510BLSHBLSH_16冷油器冷却水三通阀X0PGA14AA002CP100510BLSHBLSH_17闭式冷却水至厂区供水电动阀X0PGA12AA001CP100510BLSHBLSH_18闭式冷却水至厂区回水电动阀X0PGA22AA001CP100510BLSHBLSH_19闭式冷却水至汽

17、机发电机空冷器供水电动阀X0PGA16AA001CP100510BLSHBLSH_20热水循环泵AJ0LCC21AP001CP100510RXHBRXHB_01热水循环泵A入口电动门J0LCC21AA001CP100510RXHBRXHB_02热水循环泵A出口电动门J0LCC21AA003CP100510RXHBRXHB_03热水循环泵BJ0LCC22AP001CP100510RXHBRXHB_04热水循环泵B入口电动门J0LCC22AA001CP100510RXHBRXHB_05热水循环泵B出口电动门J0LCC22AA003CP100510RXHBRXHB_06热水循环泵CJ0LCC27AP

18、001CP100510RXHBRXHB_07热水循环泵C入口电动门J0LCC27AA001CP100510RXHBRXHB_08热水循环泵C出口电动门J0LCC27AA003CP100510RXHBRXHB_09热水循环泵出口至#1HRSG电动阀10LCC29AA001CP100510RXHBRXHB_10凝结水加热器热水出口电动阀J0LCC11AA001CP100510RXHBRXHB_11热水管道制冷站旁路电动阀J0LCC20AA001CP100510RXHBRXHB_12露点加热器旁路电动阀J0LCC40AA001CP100510RXHBRXHB_13凝汽器A侧循环水进水阀X0PAB11

19、AA001CP100510XHSHXHSH_01循环水二次滤网AX0PAB11AT001CP100510XHSHXHSH_02循环水二次滤网A排污门X0PAB11AA402CP100510XHSHXHSH_03胶球泵AX0PAH11AP001CP100510XHSHXHSH_04胶球清洗扰涡流装置AX0PAH11AP001CP100510XHSHXHSH_05胶球清洗装球室AX0PAH11BB001CP100510XHSHXHSH_06胶球清洗收球网AX0PAH11AT001CP100510XHSHXHSH_07凝汽器A侧循环水出水阀X0PAB21AA001CP100510XHSHXHSH_0

20、8真空泵开式循环水门AX0PAB13AA001CP100510XHSHXHSH_09凝汽器B侧循环水进水阀X0PAB12AA001CP100510XHSHXHSH_10循环水二次滤网BX0PAB12AT001CP100510XHSHXHSH_11循环水二次滤网B排污门X0PAB12AA402CP100510XHSHXHSH_12胶球泵BX0PAH12AP001CP100510XHSHXHSH_13胶球清洗扰涡流装置BX0PAH12AP001CP100510XHSHXHSH_14胶球清洗装球室BX0PAH12BB001CP100510XHSHXHSH_15胶球清洗收球网BX0PAH12AT001

21、CP100510XHSHXHSH_16凝汽器B侧循环水出水阀X0PAB22AA001CP100510XHSHXHSH_17真空泵开式循环水门BX0PAB13AA002CP100510XHSHXHSH_18水水交换器A开式循环水入口阀X0PCB21AA002CP100510XHSHXHSH_19水水交换器A开式循环水出口阀X0PCB31AA001CP100510XHSHXHSH_20水水交换器B开式循环水入口阀X0PCB22AA001CP100510XHSHXHSH_09水水交换器B开式循环水出口阀X0PCB32AA001CP100510XHSHXHSH_10自动反冲洗滤水器X0PCB10AT0

22、01CP100510XHSHXHSH_23开式循环水滤水器入口阀X0PCB10AA002CP100510XHSHXHSH_24开式循环水滤水器出口阀X0PCB21AA001CP100510XHSHXHSH_25开式循环水滤水器旁路阀X0PCB12AA001CP100510XHSHXHSH_26水工循环水进水母管电动门X0PCB10AA001CP100510XHSHXHSH_27辅助循环水泵进水母管电动门X0PCB11AA001CP100510XHSHXHSH_28机组机械通风冷却塔AX0PAG01AN001CP100610LQTLQT_01机组冷却塔A进水管电动蝶阀X0PAB02AA001CP

23、100610LQTLQT_02机械通风冷却塔BX0PAG01AN002CP100610LQTLQT_03冷却塔B进水管电动蝶阀X0PAB02AA002CP100610LQTLQT_04机械通风冷却塔CX0PAG01AN003CP100610LQTLQT_05冷却塔C进水管电动蝶阀X0PAB02AA003CP100610LQTLQT_06机械通风冷却塔DX0PAG01AN004CP100610LQTLQT_07冷却塔D进水管电动蝶阀X0PAB02AA004CP100610LQTLQT_08机械通风冷却塔EX0PAG01AN005CP100610LQTLQT_09冷却塔E进水管电动蝶阀X0PAB0

24、2AA005CP100610LQTLQT_10净水站至冷却塔电动蝶阀X0PAR30AA001CP100610LQTLQT_11冷却塔排水电动阀X0PSA01AA002CP100610LQTLQT_12循环水泵AX0PAC01AP001CP100610XBXB_01循环水泵A进口电动蝶阀X0PAB01AA001CP100610XBXB_02循环水泵A出口液控蝶阀X0PAB01AA011CP100610XBXB_03循环水泵BX0PAC01AP002CP100610XBXB_04循环水泵B进口电动蝶阀X0PAB01AA002CP100610XBXB_05循环水泵B出口液控蝶阀X0PAB01AA01

25、2CP100610XBXB_06循环水泵出口母管联络门1J0PAB10AA001CP100610XBXB_07辅助循环水泵X0PAB21AP001CP100610XBXB_08辅助循环水泵出口电动蝶阀X0PAB21AA021CP100610XBXB_09辅助循环水泵联络管电动蝶阀1J0PAB21AA001CP100610XBXB_10循环水泵房排污坑#1排水泵J0PUA11AP001CP100610XBXB_11循环水泵房排污坑#2排水泵J0PUA11AP002CP100610XBXB_12注意：本文叙述的所有保护、联锁定值仅供参考。现场整定应以生产单位编制并批准生效的定值清单为准。系统经现场

26、整定且试验合格后，方可投入使用。1. CP1003控制器1 .1 正常抽汽供热电动门 1.1.1自动关: 或 脉冲的时间能否满足电动门已经关闭。电动门关闭的时间应小于脉冲时间，除非有自锁1）汽机跳闸，脉冲。 2）汽机OPC超速，脉冲。1.2正常供热疏水罐疏水阀1. 2.1自动开：1）中压疏水成组开，脉冲。2）正常供热疏水罐液位高，脉冲。1. 2.2自动关：1）中压疏水成组关，脉冲。2）正常供热疏水罐液位高信号消失，延迟5秒，脉冲。1.3事故供热调节阀后电动门1. 3.1自动开：1）事故供热调节阀指令5%，脉冲。1.4事故供热调节阀后疏水阀1. 4.1自动开：1）中压疏水成组开，脉冲。2）事故供

27、热调节阀后疏水罐液位高，脉冲。1. 4.2自动关：1）中压疏水成组关，脉冲。2）事故供热调节阀后疏水罐液位高信号消失，延迟5秒，脉冲。1.5凝结水至事故供热减温器减温水电动阀1. 5.1自动开：1）凝结水至事故供热减温器减温水调节阀指令5%，脉冲。1.6冷再管路至供热蒸汽管路电动阀1. 6.1自动开：1）冷再管路至供热蒸汽管路调节阀指令5%，脉冲。1.7辅助蒸汽母管电动门1. 7.1自动开：1）辅助蒸汽母管调节阀指令5%，脉冲。1.8辅助蒸汽母管疏水阀1. 8.1自动开：1）中压疏水成组开，脉冲。2）辅助蒸汽母管疏水罐液位高，脉冲。1. 8.2自动关：1）中压疏水成组关，脉冲。2）辅助蒸汽母管

28、疏水罐液位高信号消失，延迟5秒，脉冲。1.9中压蒸汽到辅助蒸汽母管电动阀1. 9.1自动开：1）中压蒸汽到辅助蒸汽母管调节阀指令5%，脉冲。1.10中压蒸汽至辅汽减温水电动门1.10.1自动开：1）中压蒸汽至辅汽减温水调节阀指令5%，脉冲。1.11辅汽至凝汽器除氧电动阀1.11.1自动开：1）辅汽至凝汽器除氧调节阀指令5%，脉冲。1.12高压主蒸汽母管疏水罐疏水阀1. 12.1自动开：1）高压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉冲。1. 122自动关：1）高压疏水成组关，脉冲。2）负荷10%，脉冲。1.13高排逆止阀后疏水罐疏水阀1. 13.1自动开：

29、1）高压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉冲。5）高排逆止阀后疏水罐液位高，脉冲。1. 13.2自动关：1）高压疏水成组关，脉冲。2）负荷10%，脉冲。3）高排逆止阀后疏水罐液位高信号消失，延迟5秒，脉冲。1.14再热蒸汽支管1/2疏水阀1. 14.1自动开：1）中压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉冲。1. 14.2自动关：1）中压疏水成组关，脉冲。2）负荷10%，脉冲。1.15中旁阀前疏水罐疏水阀1. 15.1自动开：1）中压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉

30、冲。5）中旁阀前疏水罐液位高，脉冲。1. 15.2自动关：1）中压疏水成组关，脉冲。2）负荷10%，脉冲。3）中旁阀前疏水罐液位高信号消失，延迟5秒，脉冲。1.16低旁阀前疏水罐疏水阀1. 16.1自动开：1）低压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉冲。5）低旁阀前疏水罐液位高，脉冲。1. 16.2自动关：1）低压疏水成组关，脉冲。2）负荷10%，脉冲。3）低旁阀前疏水罐液位高信号消失，延迟5秒，脉冲。1.17低压主汽母管疏水阀1. 17.1自动开：1）低压疏水成组开，脉冲。2）汽机跳闸，脉冲。3）发电机跳闸，脉冲。4）负荷10%,脉冲。1. 17.2

31、自动关：1）低压疏水成组关，脉冲。2）负荷10%，脉冲。注：1. 高压疏水公用一个成组操作开关，投入开关时所有相关阀自动开关。中压/低压疏水相同。2. 其他设备均为单操门，可手动开关。2. CP1004控制器2.1凝结水泵变频器2.1.1 状态判断1）凝结水泵A（B）在变频状态：凝结水变频器11G（21G）和12G（22G）合位且13G（23G）不在合位。2）凝结水泵A（B）在工频状态：凝结水变频器13G（23G）合位且11G（21G）和12G（22G）均不在合位。3）凝结水泵A（B）变频运行：凝结水泵A（B）在变频状态且凝结水泵A（B）在运行且凝结水泵变频器在运行。4）凝结水泵A（B）工频运

32、行：凝结水变频器13G（23G）合位且凝结水泵A（B）在运行。2.1.2启动允许:1）凝结水泵变频器待机状态；2）凝结水泵A在变频状态且凝结水泵A 6KV合闸，或凝结水泵B在变频状态且凝结水泵B 6KV合闸。2.1.3 保护停:1）凝结水泵A在变频状态且凝结水泵A跳闸。2）凝结水泵B在变频状态且凝结水泵B跳闸。2.1.4 故障复位: 手动复位变频器故障。2.2凝结水泵A/B（以A为例）2.2.1 工频启动允许：1）凝汽器水位不低；2）凝泵A电机驱动端轴承温度不高；3）凝泵A电机非驱动端轴承温度不高；4）凝泵A电机线圈温度不高；5）凝泵A出口门关或联锁投入情况下出口门开；6）凝泵A入口门开；7）

33、凝结水水路已通（除铁过滤器入口阀出口阀均开或旁路阀开）；8）无跳闸条件存在；9）凝泵A在工频状态。2.2.2变频启动允许:1）凝汽器水位不低；2）凝泵A电机驱动端轴承温度不高；3）凝泵A电机非驱动端轴承温度不高；4）凝泵A电机线圈温度不高；5）凝泵A出口门关或联锁投入情况下出口门开；6）凝泵A入口门开；7）凝结水水路已通（除铁过滤器入口阀出口阀均开或旁路阀开）；8）无跳闸条件存在；9）凝泵A在变频状态；10）凝结水泵变频器未运行。2.2.3 跳闸条件:1）凝汽器水位低；2）凝泵A电机驱动端轴承温度高高；3）凝泵A电机非驱动端轴承温度高高；4）凝泵A电机线圈温度高高；5）凝泵A运行30秒后出口门

34、关；6）凝泵A变频运行时有变频器重故障信号；7）凝泵A入出口门关；2.2.4联锁开关:可手动投退联锁开关。2.2.5 自动启：（联锁开关投入）1）凝泵B跳闸，脉冲。2）凝泵B运行60秒后凝泵出口母管压力低，延迟3秒。2.3 凝结水泵A/B入口电动闸板阀（以A为例）2.3.1 自动开：1）凝泵A连锁投入；2）凝泵A运行。2.4 凝结水泵A/B出口电动闸阀（以A为例）2.4.1 自动开：1）凝泵A连锁投入；2）凝泵A运行。2.4.2 自动关：1）凝泵A跳闸，延迟3秒，脉冲。2.5 除铁过滤器入口阀2.5.1 自动开：1）除铁过滤器旁路阀全开；2）凝泵A、B均不在运行状态。2.5.2 自动关：1）除

35、铁过滤器进出口差压高于0.15MPa或凝结水母管温度高于50C，且除铁过滤器旁路阀全开。2.6 除铁过滤器旁路阀2.6.1 自动开：1）除铁过滤器进出口差压高于0.15MPa；2）凝结水母管温度高于50C且凝结水母管压力高于4MPa；3）凝结水母管压力低于1MPa。2.6.2 自动关：1）除铁过滤器入口阀出口阀均全开；2）凝泵A、B均不在运行状态。2.7 除铁过滤器升压阀2.7.1 自动开：1）除铁过滤器入口阀全开，脉冲。2.8 除铁过滤器出口阀2.8.1 自动开：1）除铁过滤器旁路阀全开；2）凝泵A、B均不在运行状态。2.8.2 自动关：1）除铁过滤器进出口差压高于0.15MPa或凝结水母管

36、温度高于50C，且除铁过滤器旁路阀全开。2.9补给水泵A/B（以A为例）2.9.1启动允许：1）补给水箱水位高于1.5m；2）补给水泵A出口门关或联锁投入情况下出口门开；2.9.2联锁开关:可手动投退联锁开关。2.9.3 自动启：（联锁开关投入）1）补给水泵B跳闸，脉冲。2）补给水泵B运行60秒后补给水泵出口母管压力低，延迟3秒。2.9.4 自动停：1）补给水箱水位低低，延迟3秒，脉冲；2）补给水泵A运行30秒后出口门关2.10 补给水泵A/B出口电动阀（以A为例）2.10.1 自动开：1）补给水泵A连锁投入；2）补给水泵A运行。2.10.2 自动关：1）补给水泵A跳闸，延迟1秒，脉冲。2.1

37、1 补给水泵A/B再循环电动阀（以A为例）2.11.1 自动开：1）补给水泵A运行且补给水泵出口流量低，延迟3秒，脉冲。2.11.2 自动关：1）补给水泵A运行且补给水泵出口流量高于定值，延迟3秒，脉冲。2.12 补给水泵旁路电动阀2.12.1 自动开：1）补给水泵A、B全停，脉冲。2.13轴加后凝结水至凝补水箱电动阀2. 13.1自动开：1）轴加后凝结水至凝补水箱调节阀指令5%，脉冲。2.14化水来凝补水箱调节阀前电动阀2. 14.1允许开：1）补给水箱水位不低。2. 14.1自动开：1）化水来凝补水箱调节阀指令5%，脉冲。2.15真空泵A/B（以A为例）2.15.1启动允许：1）真空泵气水

38、分离器水位不低；2）真空泵A电机轴承温度不高；3）真空泵A电机定子温度不高；4）真空泵A入口门关；5）真空泵开式循环水门A/B任一开；6）无跳闸条件存在。2.15.2 跳闸条件:1）真空泵气水分离器水位低，延迟5分钟。2）真空泵A电机轴承温度高高。3）真空泵A电机定子温度高高。4）真空泵A运行且入口门全关，延迟5分钟。2.15.3联锁开关:可手动投退联锁开关。2.15.4 自动启：（联锁开关投入）1）真空泵B跳闸，脉冲。2）真空泵B运行10秒后凝汽器真空低。2.16 真空泵A/B入口门（以A为例）2.16.1 允许开：1）真空泵A运行。2.16.2 自动开：1）入口门前后差压高或真空泵A前真空

39、高，且真空泵A运行。2.16.3 自动关：1）真空泵A跳闸，脉冲。2.17 真空泵A/B补水电磁阀（以A为例）2.17.1 自动开：1）真空泵A运行时真空泵气水分离器水位低，延迟2秒，脉冲。2.17.2 自动关：1）真空泵气水分离器水位低，延迟30秒，脉冲。1）真空泵气水分离器水位高，延迟2秒，脉冲。2.18 凝汽器真空破坏门2.18.1 允许开：1）汽机跳闸。注：其他设备均为单操，可手动开关。3. CP1005控制器3.1闭式冷却水泵A/B（以A为例）3.1.1启动允许：1）闭式膨胀水箱水位不低；2）闭式冷却水泵A电机轴承温度不高；3）闭式冷却水泵A电机线圈温度不高；4）闭式冷却水泵A入口门

40、开；5）闭式冷却水泵A出口门关或联锁投入情况下出口门开；6）任一侧水水热交换器出口门及进口门未全关；7）无跳闸条件存在。3.1.2 跳闸条件:1）闭式膨胀水箱水位低低，延迟4秒。2）闭式冷却水泵A电机轴承温度高高。3）闭式冷却水泵A电机线圈温度高高。4）闭式冷却水泵A运行30秒后出口门全关；5）闭式冷却水泵A入口门关，延迟5秒。3.1.3联锁开关:可手动投退联锁开关。3.1.4 自动启：（联锁开关投入）1）闭式冷却水泵B跳闸，脉冲。2）闭式冷却水泵B运行60秒后出口母管压力低，延迟3秒。3.2 闭式冷却水泵A/B入口电动阀（以A为例）3.2.1 自动开：1）闭式冷却水泵A连锁投入；2）闭式冷却
