110KV变电所继电保护的设计及整定计算.doc

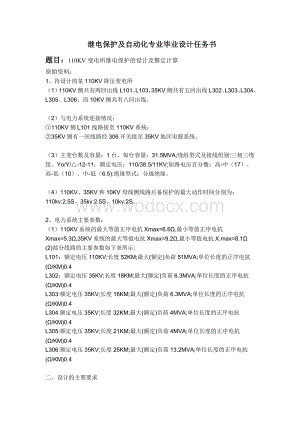

1、 继电保护及自动化专业毕业设计任务书题目：110KV变电所继电保护的设计及整定计算原始资料：1、待设计的某110KV降压变电所（1）110KV侧共有两回出线L101、L103，35KV侧共有五回出线L302、L303、L304、L305、L306，而10KV侧共有八回出线。（2）与电力系统连接情况；110KV侧L101线路接至110KV系统：35KV侧有一回线路经306开关接至35KV地区电源系统。（3）主变台数及容量：1台，每台容量：31.5MVA;绕组型式及接线组别:三相三绕组、Yo/Y/-12-11；额定电压：110/38.5/11KV;短路电压百分数：高-中（17）、高-低（10）、中

2、-低（6.5):绝缘型式：分级绝缘。（4）110KV、35KV和10KV母线侧线路后备保护的最大动作时间分别为：110kv:2.5S、35kv:2.5S、10kv:2S。2、电力系统主要参数：（1）110KV系统的最大等值正序电抗Xmax=6.6,最小等值正序电抗Xmax=5.3,35KV系统的最大等值电抗Xmax=9.2,最小等值电抗X.max=8.1(2)部分线路的主要参数如下表所示:L101：额定电压110KV;长度52KM;最大(额定)负荷51MVA;单位长度的正序电抗(/KM)0.4L302：额定电压35KV;长度18KM;最大(额定)负荷6.3MVA;单位长度的正序电抗(/KM)0

3、.4L303:额定电压35KV;长度16KM;最大(额定)负荷6.3MVA;单位长度的正序电抗(/KM)0.4L304额定电压35KV;长度32KM;最大(额定)负荷4MVA;单位长度的正序电抗(/KM)0.4L305:额定电压35KV;长度21KM;最大(额定)负荷4MVA;单位长度的正序电抗(/KM)0.4L306:额定电压35KV;长度25KM;最大(额定)负荷13.2MVA;单位长度的正序电抗(/KM)0.4二、设计的主要要求1、根据本变电所主变压器的型式和容量，配置主变器的继电保护方案并对其主保护进行整定计算；2、配置线路L303、L304的继电保护方案并进行相应的整定计算。三、设计

4、说明书应包括的内容：1、两条线路继电保护的配置及整定计算主变压器的继电保护配置及整定计算对设计的评价及可能进行的改进探索四、设计应完成的图纸线路继电保护的配置图五、主要参考资料电力系统继电保护与安全自动装置的整定计算（上、下册）电力系统继电保护设计基础继电保护和安全自动装置技术规程（SDJ683）110220KV电网继电保护与安全自动装置运行条例电力工程设计手册（13册）有关继电器及成套保护产品样本10级继电保护与自动化专业毕业设计报告要求1、选题要求学生从给定的六个设计题目中选定一个，按设计任务书的要求进行设计；也可结合实习单位的资料自选一个设计题目，但要有相应的设计任务书，并且是和所学的专

5、业“继电保护与自动化”紧密联系的课题，设计内容要满足有分析、有计算、有图表的要求。2、设计说明书要求学会用简练的工程技术语言编写技术文件是设计的目的之一。说明书的编写程序大体上按设计内容，分章、节、项写出设计的依据、条件、过程、方法、结果等。具体要求是文字简明扼要、字迹清楚、结论明确，各种数据尽量利用表格，以期一目了然。按前言、中文和英文摘要、目录、设计任务书、正文、计算书、后记、参考文献的顺序进行装订，缺一不可，正文字数不得少于15000字。3、设计计算书要求它是设计过程中各种主要计算的编集，可作为设计说明书的附件，也可插入相应章节编写，应显示出各计算项目的计算条件、计算方法、计算过程和计算

6、结果，作为成果数据的要列表以便查用。4、设计图纸要求凡属正规铅笔图，要求严格按制图规范，线条粗细适当，数字用工程体书写，图中各电气元件一律使用标准图形和文字代号，每图附图签，讲究图面布局，美观整洁，要求至少有12张3#正规铅笔图纸，其他图可画在说明书相应位置。5、成绩评定学生根据所选毕业设计题目，按照毕业设计任务书的要求，独立完成毕业设计，按规定时间交回毕业设计说明书、计算书和有关图纸并进行答辩（答辩要求另见答辩安排）。毕业设计的成绩评定由电力系组织毕业答辩小组和成绩评定小组，根据学生完成的设计成果和答辩的情况，结合在设计过程中个人学习积极性的发挥综合评定成绩，按百分制评分。 电力工程系继保教

7、研室 2012年5月山西电力职业技术学院继电保护及自动化专业毕业设计任务书一、题目名称：220KV电网继电保护与自动装置的配置与整定二、原始资料1、 系统接线图2、 系统各元件参数：系统等值参数标幺值（如下表）编号正序电抗零序电抗最大运行方式最小运行方式S10.971.182.32S22.413.275.78S33.654.78.27发电机的参数厂号编号容量电压cosXd，%S（MVA）P（MW）B厂1、3、412510010.50.818.3B厂212510010.50.819.3D厂1、2117.510010.50.818.3D厂3235.320015.750.814.44变压器参数厂站编

8、号型号容量（MVA）额定电压（KV）UK%UK%UK%A1SFPSL190000/22090/90/4522022.5%/121/1113.722.87.16B1OSFPSL1240000/220240/12024222.5%/121/10.54.756.3410.18B2SSPL1150000/11015012122.5%/10.511.8B3SSPL1120000/22012024222.5%/10.514.4B4SSPL1120000/22012024222.5%/10.510.5D1SSPSL1120000/11012012122.5%/10.5D2SSPL1120000/220120

9、/120/12024222.5%/121/10.522138D3SSPL1240000/220240/240/24024222.5%/121/15.7526178C1、2OSFPSL190000/22090/90/4522042.5%/121/38.59.3816.710.86输电线路参数；名称导线型号长度R1（/km）X1（/km）X0（/km）nTAnTVABLGJ21851030.0850.3173.5 X1600/5220000/100BCLGJ21851400.0850.3173.5 X1600/5220000/100CDLGJ2185400.0850.3173.5 X1600/52

10、20000/1003、 运行方式：最大运行方式：所有发电机、变压器、输电线路全部投入运行最小运行方式： B厂最小运行方式：停2100MW机（停3#、4#机）； D厂最小运行方式：停3号200MW机，但D厂停3号机时，S3为运行状态4、 其他：A站，出线零序电流保护不灵敏段整定值为1.47，KA，灵敏段为1.225KA。零序电流保护第三段时限为3s，距离第三段时限为2.5s。A站，距离段阻抗整定值为28.3， D厂，220KV出线距离时限，t=2.5s，零序时限t=2.0s，所有线路ILmax=0.6KA，cos=0.85基准值：SB=1000MVA，UB=230KV，IB=251KV，XB=5

11、2.9三、设计说明书应包括的内容：1、220KV线路相间保护和接地保护的配置及整定计算1、 重合闸方式的选择2、 对设计的评价及可能进行的改进探索四、设计应完成的图纸220KV系统保护及重合闸装置配置图五、主要参考资料1、 电力系统继电保护与安全自动装置的整定计算（上、下册）2、 电力系统继电保护设计基础3、 继电保护和安全自动装置技术规程（SDJ683）4、 110220KV电网继电保护与安全自动装置运行条例5、 电力工程设计手册（13册）6、 有关继电器及成套保护产品样本山西电力职业技术学院继电保护及自动化专业毕业设计任务书一、设计题目：PLC控制电动机设计二、设计要求基于PLC的应用控制

12、系统，不要求电机参数,。“XX电机”指的是某一应用领域，如：电厂除尘机、直流电机、步进电机、电梯、弯牌机等等。三、设计任务1、画出电气控制图。2、画出控制流程图。3、编写梯形图程序。四、设计成果1、设计说明书一份、设计程序一份。2、设计图一张。B b 山西电力职业技术学院继电保护及自动化专业毕业设计任务书一、设计题目：10千伏断路器控制回路设计二、设计资料， 某变电站需要配置10千伏中置开关柜若干。要求设计其二次控制回路三、设计要求 1、满足二次回路的设计原则及要求。 2、满足断路器控制回路的基本要求。四、设计成果1、 绘制断路器控制回路原理图一张。2、 写出断路器控制回路原理及功能。3、 绘

13、制二次回路安装接线图。五、参考书目1、发电厂、变电所电气设备等专业课教材。2、发电厂电气部分设计手册等。山西电力职业技术学院继电保护及自动化专业毕业设计任务书一、设计题目：220/110/35KV变电站电气部分设计二、原始资料1、本站在系统中的作用拟在某省西南某地区地处建一220KV变电站，该站建成后，由110KV线路与各县、煤矿110KV变电站和铁路牵引变电站相连，220KV向东、向西接入两系统变电站，同时，本站作为该省东南系统与南系统的中间站，可加强两系统中两电厂的联系，提高两系统与两厂间运行的灵活性。2、负荷情况220KV侧出线共4回，本期2回，与南系统和东南系统相连。根据潮流计算及远期

14、发展考虑，本站220KV母线穿越功率为450MVA。110KV侧出线共10回，本期7回，全部为架空线出线，近期总负荷为77MVA，远期总负荷为150MVA，最大一回负荷为22MVA，cos=0.90，最小一回负荷为12MVA，cos=0.85。根据潮流计算及远期发展考虑，本站110KV母线穿越功率为30MVA。35KV侧出线8回，本期4回，全部为架空线出线，近期总负荷45MVA，远期总负荷为75MVA，最大一回负荷为20MVA，cos=0.85，最小一回负荷为5MVA，cos=0.80。3、本站出线方向根据本站地理位置，确定线路去向为：220KV向西出线，由北向南排列顺序为：备用、东南变电站、

15、备用、南变电站；110KV向北出线，由东向西排列顺序为：甲县、甲牵、甲矿、备用、乙矿、丙矿、乡镇、乙牵、乙县、备用35KV向东出线，由北向南排列顺序为：变电站1、变电站2、变电站3、备用、变电站4、备用、变电站5、小水电三、设计内容1、负荷分析及主变选择；2、选择并确定本站电气主接线；3、短路电流计算：(1)短路点的选择；(2)短路电流计算；(3)短路电流计算结果表4、选择主要电气设备并配置互感器、各级配电装置规划；站用电系统规划；5、继电保护及测量仪表配置；6、防雷保护规划及计算。四、设计成果1、设计说明书、计算书一份(含设计内容1-9的过程说明和结果)；2、全站电气主接线图一张；3、保护配

16、置图一张五、参考资料1、本专业各课程教科书；2、电力工程设计手册；3、火力发电厂设计技术规程4、导体与电器选择设计技术规定；5、其他有关专业书籍、手册、技术规程及资山西电力职业技术学院继电保护及自动化专业毕业设计任务书一、设计题目：110/35/10KV降压变电所电气部分设计二、原始资料1、变电所的建设规模本变电所是中型降压变电所，一次建成。2、变电所与电力系统连接情况（1）变电所在电力系统中的地位和作用本所位于某市郊小工业区中心，交通便利，地质条件好，进出线方便，供当地城市、工厂及农村用电。（2）变电所电压等级为110KV、35KV及10KV，系统以两回线向本所供电，35KV有6回出线，10

17、KV有10回出线。（3）变电所在系统中所处地理位置及与系统连接情况见电力系统图及设备技术表。3、负荷资料35KV侧最大负荷为38.5MVA，其中重要负荷占60%，最大的一回负荷为7.5MVA，平均功率因素为0.85，Tmax=6000h，35kv用户除本所外无其它电源。10KV侧最大负荷为25MVA，最大一回为3.2MVA，平均功率因素为0.8，Tmax=4300h。所用负荷按变电所最大负荷的0.5%计算。4、最小运行方式：变电所停运一台变压器，同时与变电所连接的发电厂中停用一台容量最大的发电机组。5、环境条件：变电所地处平原，年平均气温17，最热月平均30，绝对最高气温39，最热日平均气温为

18、35，最低气温-13，最热月地下0.8米处土壤平均温度18。当地海拔高度400米，雷暴日数29.5日/年；无空气污染。土壤电阻率=200m。三、设计内容：1、设计变电所的电气主接线及所用电接线（1）方案的选择；（2）中性点运行方式的确定；（3）技术经济分析比较；（4）选择主变压器及所用变压器的台数和容量；（5）确定最佳主接线方案。2、计算短路电流（1）短路点的选择；（2）短路电流的计算。3、选择主要电气设备（1）110KV、35KV、10KV侧断路器和隔离开关的选择；（2）110KV、35KV、10KV侧母线及进出线的选择；（3）110KV、35KV、10KV侧电流、电压互感器的选型、配置；（

19、4）避雷器的选型、配置；（5）确定无功补偿（要求补偿后功率因素为0.95）。4、设计110KV、35KV、10KV侧配电装置；5、配置全所的继电保护和自动装置；6、设计变电所的防雷保护及接地装置；7、主变各侧线路测量仪表的配置。四、设计成果1、设计说明书和计算书各一份；2、绘制电气主接线及所用电高压部分接线图一张；3、绘制110KV进线或出线断面图一张；4、变电所防雷保护图一张；5、绘制变电所的继电保护和自动装置配置图一张。五、参考资料：1、各专业教材2、电力工程设计手册3、导体和电器选择设计技术规定4、高压配电装置设计技术规程5、电力设备接地设计技术规程6、电气设备过电压保护设计技术规程7、继电保护和自动装置设计技术规程8、火力发电厂、变电所二次接线设计技术规定9、发电厂、变电所电气接线和布置（西北电力设计院编）.忽略此处.
