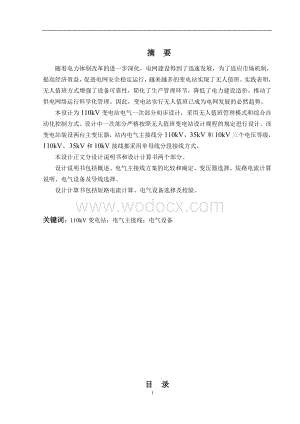

1、 摘 要随着电力体制改革的进一步深化，电网建设得到了迅速发展，为了适应市场机制，提高经济效益，促进电网安全稳定运行，越来越多的变电站实现了无人值班。实践表明，无人值班方式增强了设备可靠性，简化了生产管理环节，降低了电力建设造价，推动了供电网络运行科学化管理。因此，变电站实行无人值班已成为电网发展的必然趋势。本设计为110kV变电站电气一次部分初步设计，采用无人值班管理模式和综合自动化控制方式。设计中一次部分严格按照无人值班变电站设计规程的规定进行设计。该变电站装设两台主变压器，站内电气主接线分110kV、35kV和10kV三个电压等级，110kV、35kV和10kV接线都采用单母线分段接线方式

2、。本设计正文分设计说明书和设计计算书两个部分。设计说明书包括概述、电气主接线方案的比较和确定、变压器选择、短路电流计算说明、电气设备及导线选择。设计计算书包括短路电流计算、电气设备选择及校验。关键词：110kV变电站；电气主接线；电气设备目 录绪 论3一、设计说明书4（一）设计原始资料4（二）变电站设计的原则和要求6（三）电气主接线设计7（四） 变压器选择16（五） 短路电流计算19（六）导体和电气设备选择说明22（七） 配电装置与电气总平面设计28二、 计算书33（一） 主变压器容量计算及选择33（二）短路电流的计算34（三） 高压电气设备的选择与校验41三、结 论58致 谢59参考文献60

3、绪 论纵观今年社会和经济发展，一个国家的电气化程度，成了衡量其国民经济发展水平和社会现代化水平高低的重要标志之一。我国电力工业取得了突飞猛进的发展，但离国民经济发展的要求仍然有很大的距离，电力发展水平和电气化程度仍然很低便是目前存在的主要问题之一。随着人民生活水平提高，对电力的依赖程度将更高，对电力供应的数量和品质也将提出更大、更高的要求，因此改进原有设备或建立一批如本设计中所述的110kV变电站便十分重要。在110kV降压变电站设计中，主要内容是电气设备的选择。在设备的选择中，首先应符合技术要求，并结合近些年设备选择使用经验规范，淘汰规格较不优良的设备型号，从技术和经济两方面选择适合的设备。

4、本论文主论部分主要包括设计说明书和设计计算书两方面。其中设计说明书中主要说明了电气主接线形式，必要的短路计算原则，所选主变压器、母线、断路器、隔离开关、避雷器等电气设备选择型号。设计计算书针对说明书中短路计算和设备选择校验方面，进行必要的详细计算。一、设计说明书（一）设计原始资料1、待建站的基本情况（1）建站目的根据某地区电力系统的发展和负荷增长的需要，拟建一个110kV变电站，向该地区35kV和10kV用户供电。（2）站区自然条件2.1变电站地处坡地。2.2土壤电阻率=1.79*10000/cm2。2.3温度最高平均气温+33，年最高气温40，土壤温度+15。2.4海拔1500m。2.5污染

5、程度：轻级。2.6年雷暴日数：40日/年。2.7无霜期在270天以上，多年平均降水量11001500毫米。（3）变电站规模和电力系统情况3.1变电站性质：110kV变电站。3.2变电站土建面积：6269.7mm2。3.3系统供电到110kV母线上，35kV，10kV侧无电源，系统阻抗归算到110kV侧母线上Ub=Uav,Sb=100MVA，系统110kV侧时X110max=0.0765；X110min=0.162。3.4 110kV最终两回进线四回出线。每回出线输送容量为45MVA，本期工程2回进线，2回出线。3.5 35kV侧最终6回出线，本期4回，备用2回，备用回路总负荷为16MW，荷其中

6、两回为双回路供杆输Tmax=4500小时，负荷同时率为0.85。3.6 10kV出线12回，本期8回，备用4回，Tmax=4500 小时，负荷同时率0.85，最小负荷为最大负荷的70%，备用总负荷12MW,COS=0.85。3.7 根据当地电力系统情况和远景规划，负荷增长率为2%，35kV和10kV负荷的具体参数如表1.1所示。表1.1 35kV和10kV负荷具体参数表电压等级回路名称近期最大负荷（MW）功率因数cos回路数线路长度（km）供电方式35KV1#80.85125双回共杆2#100.85125双回共杆3#80.85123单回架空4#100.85119单回架空10KV130.8515

7、电缆240.8514电缆320.8016电缆430.8015电缆530.8513电缆620.8017电缆740.8016电缆820.8518电缆2、设计任务（1）变电站电气主接线的设计。（2）主变压器的选择。（3）短路电流计算。（4）主要电气设备选择与校验。（5）配电装置及总平面设计。1、 设计原则（二）变电站设计的原则和要求无人值班变电站的设计应以地区电网规划及调度自动化规划为基础，以变电站的性质、规模及调度管理模式为依据进行，并遵循以下原则：（1）应结合本地区电网规划，电网调度自动化规划和通信规划，根据电网的结构，变电站的地理环境、交通、消防条件、站地区域社会经济环境等情况，因地制宜的确定

8、满足电网要求的设计方案。（2）除按电网规划中所规定的变电站在电网中的地位和作用考虑其控制方式外，其与电网的配合，继电保护及安全自动装置的配合等均应能满足变电站投运后运行方式的要求。应按建成后就实现无人值班管理方式进行设计，原则上不考虑有人值班或少人值班的过渡措施。（3）在变电站自动化技术装备上要坚持安全、可靠、经济、适用。正确处 理近期建设与远期发展的关系，做到远近结合。（4）应坚持节约用地，减少建筑面积，要达到既降低建设造价，又能满足电网安全运行的目的。2、 设计要求在实际设计中，应达到以下要求：（1）对一、二次设备及土建应进行必要的简化，取消不必要的设施，简化变电站操作，以减少变电站的用地

9、，降低事故几率和降低变电站的造价。（2）应选用可靠性高，维护工作量少的设备。（3）应考虑在无人值班条件下的某些特殊要求，如防火、防盗、保安电源等。（4）应满足无人值班变电站的某些运行要求，如备用电源自动投入，无功功率和电压的调节等，在变电站设计中应尽量考虑由变电站的自动装置完成。（5）应考虑提高控制系统的可靠性，增强变电站自动化系统处理故障能力和自动化系统自身管理能力。（6）特别要正确处理近期建设与远期发展的关系，应根据工程的510年（及以上）发展规划进行设计。在控制方式上尽量做到一步到位，并要考虑有扩建的可能性。（7）建设标准应根据本地区电网的实际和国家的经济政策，综合考虑需要和可能，标准既

10、不要过底影响运行，又不要过高，脱离经济实力。坚持中等适用的原则。（8）应考虑其通信方面的特殊性，如远动通道的可靠性要高于有人值班变电站，可不专门装设调度电话，仅设置用于维护，检修的电话通信。（三）电气主接线设计1、电气主接线的设计原则和要求变电所电气主接线系指变电所的变压器，输电线路怎样和电力系统相连接，从而完成输配电任务。变电所的主接线是电力系统接线组成的一个重要组成部分。主接线的确定，对电力系统的安全、稳定、灵活、经济运行以及变电所电气设备的选择、配电装置的布置、继电保护和控制方法的拟定将会产生直接的影响。（1）主接线的设计原则1.1考虑变电所在电力系统中的地位和作用变电所在电力系统中的地

11、位和作用是决定主接线的主要因素。不论是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。1.2考虑近期和远期的发展规模变电所主接线设计应根据510年电力系统发展规划进行。应根据负荷的大小和分布、负荷增长速度以及地区网络情况和潮流分布，并分析各种可能的运行方式来确定主接线的形式以及所连接的电源数和出线回数。1.3考虑负荷的重要性和分级和出线回数多少对主接线的影响对一级负荷，必须有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电；对二级负荷，一般要有两个电源供电，且当一个电源失去后，能保证

12、大部分二级负荷供电。三级负荷一般只需一个电源供电。1.4考虑主变台数对主接线的影响变电所主变的容量和台数，对变电所主接线的选择将产生直接的影响。通常对大型变电所，由于其传输容量大，对供电可靠性要求高，因此对主接线的可靠性、灵活性的要求也比较高。而容量小的变电所，其传输容量小，对主接线的可靠性、灵活性要求低。1.5考虑备用容量的有无和大小对主接线的影响发、送、变的备用容量是为了保证可靠的供电，适应负荷突增、设备检修、故障停运情况下的应急要求。电器主接线的设计要根据备用容量的有无而有所不同。例如，当断路器或母线检修时，是否允许线路、变压器停运；当线路故障时允许切除线路、变压器的数量等，都直接影响主

13、接线的形式。（2） 主接线设计的基本要求根据GB50059-1992、DL/T5031-1999中有关规定：“变电所的电气主接线应根据该变电所在电力系统中的地位，变电所的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定。并综合考虑供电可靠、运行灵活、操作检修方便、投资节约和便于过渡或扩建等要求”。2.1可靠性所谓可靠性是指主接线能可靠的运行工作，以保证对用户不间断供电。衡量可靠性的客观标准是运行实践，经过长期运行实践的考验，对以往所采用的主接线，优先采用。主接线的可靠性是它的各组成元件，包括一、二次设备部分在运行中可靠性的综合。同时，可靠性不是绝对的而是相对的。可能一种主接线对

14、某些变电所是可靠的，而对另一些变电所可能就不是可靠的。评价主接线方式可靠的标志是：断路器检修时是否影响供电。线路、断路器、母线故障和检修时，停运线路的回数和停运时间的长短，以及能否保证对重要用户的供电。变电所全部停电的可能性。有些国家以每年用户不停电时间的百分比来表示供电可靠性，先进的指标都在99.9以上。2.2灵活性主接线应满足在调度、检修及扩建时的灵活性。调度时，应可以灵活地投入和切除发电机可以灵活的投入和切除变压器、线路，调配电源和负荷；能够满足系统在事故运行方式下、检修方式下以及特书运行方式下的调度要求。检修时，可以方便的停运断路器、母线及其继电保护设备进行安全检修，且不致影响对用户的

15、供电。扩建时可以容易的从初期过渡到终期接线，使在扩建时，无论一次和二次设备改造量最小。2.3经济性经济性主要是：投资省。 占地面积小。电能损失少。（3）无人值班对主接线的基本要求3.1应在满足供电可靠、运行灵活的基础上，尽量做到操作检修方便，便于扩建，利于远方监控的要求。3.2在满足供电规划和运行要求的前提下，宜减少电压层次和简化接线。3.3宜采用开断性能及可靠性好的断路器，一般不设旁路设施。2、主接线方案的比较和确定根据电力工程电气设计手册(电气一次部分)的相关要求，110kV配电装置出线回路数4回时，可采用单母线分段的接线、双母线接线、单母线分段带旁路接线，35kV配电装置出线回路数48时

16、，可采用单母线分段的接线和单母线分段带旁路接线，10kV配电装置出线回路数10回及以上时，可采用单母线分段的接线和双母线接线，在采用单母线、分段单母线或双母线的35110kV主接线中，当不允许停电检修断路器时，可设置旁路设施。当有旁路母线时，首先宜采用分段断路器或母联断路器兼作旁路断路器的接线。当110kV线路6回及以上，356kV3线路8回及以上时，可以装设专用的旁路断路器。（1） 110kV侧主接线设计一. 初选方案因本所初期设计2回进线2回出线，最终2回进线4回出线，故110kV变电站电气主接线可采用单母线分段接线或单母线分段带旁路接线。下面以这两个方案进行分析比较，确定其主接线的具体形

17、式。（1）单母线分段接线如图3.1所示：图3.1单母线分段接线 （2）单母线分段带旁路接线图如图3.2所示：图3.2 单母线分段带旁路接线二. 方案比较（1）单母线分段接线：当一段母线发生故障，分段断路器自动将故障段隔离，保证正常母线不间断供电，不致使重要用户停电。两段母线同时发生故障的机率甚小，可以不予考虑。在可靠性要求不高时，可用隔离分段开关QS1。任一段母线故障时，将造成两段母线同时停电，在判断故障后，拉开分段隔离开关QS1，完好段即可恢复供电。（2）单母线分段带旁路接线：通过倒闸操作，可检修与旁路母线相连的任一回路的出线断路器而不停电，因固定式断路器检修时间较长，不重要负荷停电时间长。

18、任一出线断路器故障时，通过倒闸操作，可在较短时间内恢复对该线路的供电。进线断路器故障时，不重要负荷停电时间较长。一段母线故障时，非故障段母线可以照常供电。检修母线时，非检修段可以照常供电，并可对双回路线路通过其一回给、类负荷供电，还可通过倒闸操作经旁路母线对检修段出线负荷最重要的一个用户继续供电。几乎无线路全部停运的可能，若出线全部停运的情况，因固定式断路器的检修时间长，则全部停运时间长。正常运行时，QFd作为分段断路器工作，一段母线故障，QFd跳开，不会影响正常段母线供电。检修出线断路器，可以通过倒闸操作而不是切除线路。运行方式改变时，倒闸操作繁琐，不够灵活。设备少，投资少，土建工作和费用较

19、少，可以两个方向均衡扩建。三. 方案确定从技术性角度而言，两种方案均能满足110kV级供电可靠性和灵活性的要求，且具有扩建方便的优点，但单母线分段带旁路接线使用设备多（特别是隔离开关），配电装置复杂，投资较多，经济性较差。综合比较，本次设计在母线上采用单母线分段接线的形式。（2） 35KV侧主接线设计一. 初选方案35KV侧出线回路数为6回，当3563kV配电装置出线回路数为48回，采用单母分段连接，当连接的电源较多，负荷较大时也可采用双母线接线。故35kV可采用单母分段连接也可采用双母线连接。（1）单母线分段接线与110kV侧相同。（2）双母线接线图如图3.3所示：图3.3 双母线接线二.

20、方案比较（1）单母线分段接线与110kV侧相同，故不再重复。（2）双母线接线通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断；一组母线故障后，能迅速恢复供电；检修任一回路的母线隔离开关时，只需断开此隔离开关所属的一条电路和与此隔离开关相连的该组母线，其它电路均可通过另一组母线继续运行，但其操作必须正确。各个电源和回路负荷可以任意某一组母线上，能灵活的适应电力系统中各种运行方式调度和潮流变化的需要。通过倒换操作可以组成各种运行方式。如：当母联断路器闭合，进出线分别接在两组母线上，即相当于单母线分段运行。当双母线左右任何方向扩建，均不会影响两组母线的电源和负荷自由组合分配，在施

21、工中也不会造成原有回路停电。三.方案确定由于双母线接线使投资有所增加，考虑到经济问题，且单母线分段接线已足够保证本侧的可靠性，35kV侧接线确定采用单母线分段接线。（3） 10kV侧主接线设计一. 初选方案10kV侧出线回路数本期为8回，最终12回，根据规程要求和本所实际情况，10kV电气主接线宜采用单母线分段接线或双母线接线。二. 方案比较单母线分段接线或双母线接缺点与110kV侧和35kV侧相同，故不再重复。三. 方案确定：由于本变电站10kV出线供电负荷都比较小（最大不超过5MW），供电距离短，且对重要负荷采用双回路供电。故综上所述,在10kV侧可以采用单母线分段接线即可满足要求。通过以

22、上的结论，10kV出线采用单母线分段接线方式。基于上述理由，再考虑到该变电站在电力系统中的地位、建设规模、负荷性质等情况，为提高供电可靠性、运行灵活性、操作检修方便，节约投资，确定：110kV接线采用单母线分段接线，35kV接线采用单母线分段接线、10kV接线均采用单母线分段接线。3、 主接线中的设备配置（1） 高压断路器的配置母线的进线和出线侧一般都装设高压断路器，在110kV及以下分段母线中有必要时也可以采用。（2）隔离开关的配置1 容量为220MW及以上大机组与双绕组变压器为单元连接时，其出口不装设隔离开关，但应有可拆连接点。2 在出线上装设电抗器的610kV配电装置中，当向不同用户供电

23、的两回线共用一台断路器和一组电抗器时，每回线上应各装设一组出线隔离开关。3 接在发电机、变压器因出线或中性点上的避雷器不可装设隔离开关。 4 中性点直接接地的普通型变压器均应通过隔离开关接地；自耦变压器的中性点则不必装设隔离开关。5 在短路器两端一般都配置给离开关。（3） 接地刀闸或接地器的配置 1 为保证电器和母线的检修安全，35kV及以上每段母线根据长度宜装设12组接地刀闸或接地器，每两接地刀闸间的距离应尽量保持适中。母线的接地刀闸宜装设在母线电压互感器的隔离开关和母联隔离开关上，也可装于其他回路母线隔离开关的基座上。必要时可设置独立式母线接地器。2 63kV及以上配电装置的断路器两侧隔离

24、开关和线路隔离开关的线路宜配置接地刀闸。（4） 电压互感器的配置1 电压互感器的数量和配置与主接线方式有关，并应满足测量、保护、同期和自动装置的要求。电压互感器的配置应能保证在运行方式改变时，保护 装置不得失压，同期点的两侧都能提取到电压。2 旁路母线上是否需要装设电压互感器，应视各回出线外侧装设电压互感器的情况和需要确定。 3 当需要监视和检测线路侧有无电压时，出线侧的一相上应装设电压互感器。 4 当需要在330kV及以下主变压器回路中提取电压时，可尽量利用变压器电容式套管上的电压抽取装置。5 发电机出口一般装设两组电压互感器，供测量、保护和自动电压调整装置需要。当发电机配有双套自动电压调整

25、装置，且采用零序电压式匝间保护时，可再增设一组电压互感器。（5） 电流互感器的配置 1凡装有断路器的回路均应装设电流互感器其数量应满足测量仪表、保护和自动装置要求。2 在未设断路器的下列地点也应装设电流互感器：发电机和变压器的中性点、发电机和变压器的出口、桥形接线的跨条上等。3 对直接接地系统，一般按三相配置。对非直接接地系统，依具体要求按两相或三相配置。 4 一台半断路器接线中，线路线路串可装设四组电流互感器，在能满足保护和测量要求的条件下也可装设三组电流互感器。线路变压器串，当变压器的套管电流互感器可以利用时，可装设三组电流互感器。（6）避雷器的配置 1 配电装置的每组母线上，应装设避雷器

26、，但进出线装设避雷器时除外。 2 旁路母线上是否需要装设避雷器，应视在旁路母线投入运行时，避雷器到被保护设备的电气距离是否满足要求而定。3 220kV及以下变压器到避雷器的电气距离超过允许值时，应在变压器附近增设一组避雷器。 4 三绕组变压器低压侧的一相上宜设置一台避雷器。5 下列情况的变压器中性点应装设避雷器直接接地系统中，变压器中性点为分级绝缘且装有隔离开关时。直接接地系统中，变压器中性点为全绝缘，但变电所为单进线且为单台变压器运行时。接地和经消弧线圈接地系统中，多雷区的单进线变压器中性点上。发电厂变电所35kV及以上电缆进线段，在电缆与架空线的连接处应装设避雷器。SF6全封闭电器的架空线

27、路侧必须装设避雷器。110220kV线路侧一般不装设避雷器。4、站用电系统设计及无功补偿装置的设置（1）站用电系统设计对无人值班变电站站用电源设计的基本要求是可靠性要高。因此对有两台或以上变压器的无人值班变电站，宜装设两台容量相同互为备用的站用变压器，分别接在分段母线的各段上。站用变压器的容量主要考虑变电站正常运行时生产和检修负荷，而不必考虑生活用电。站用变压器的容量的选择应经过负荷计算确定。无人值班变电站站用变压器的型式宜采用干式变压器或油浸式变压器。由于干式变压器造价高，本变电站选用油浸式变压器。站用低压配电宜采用额定电压为380/220V的三相四线制、动力和照明共用的供电方式。变电站的站

28、用电负荷，一般都比较小，其可靠性要求不如发电厂那样高。变电站的主要站用负荷是变压器冷却装置（包括风扇、油泵、水泵）、直流系统中的充放电装置和硅整流设备、空气压缩机、检修工具以及采暖、通风、照明、供水等。当变电站装有同步调相机时，还有调相机的空气冷却器和润滑系统的油泵和水泵等负荷。这些负荷容量都不太大，因此变电站的站用电压只需0.4kV一级，采取动力和照明混合供电方式。小型变电站，大多只装一台站用变压器。对大、中型变电站或装有调相机的变电站常都装设两台站用变压器，分别接到母线的不同分段上。380V站用电母线可采用低压断路器（即自动空气开关）或刀闸进行分段，并以低压成套配电装置供电，为了节省投资，

29、站用变压器高压侧亦可用高压熔断器代替高压断路器。根据以上分析，结合该变电站设计的实际情况，考虑到该变电站采用交流操作及取消蓄电池而采用硅整流装置取得直流电源，要求交流站用电源可靠、连续和电压稳定，而且在全站停电时能继续供电，因此本站采用10kV侧单母线分段接线各段各接一台站用变压器来供应站用电，互为站用备用电源，以对变电站持续供电。（2） 无功补偿装置的设置并联补偿电容器既可装在各级变电站内，也可装在用户侧。一般来讲，供无功基荷的补偿装置应装于用户侧，供无功峰荷的补偿装置应装于各级变电站内。变电站内装设的无功补偿容量按规程要求按主变压器容量的10%30%10配置。因为本变电站所选主变压器的额定

30、容量为63MVA，按其容量的18%计算，则该变电站容性无功补偿容量为11.34MVar。每台主变压器10kV侧装设2组6MVar并联补偿电容器，采用成套装配式并联补偿电容器组，其具体参数如表3.1所示：表3.1 并联补偿电容器型号及主要参数型 号额定电压kV额定容量kVar单台容量kVar1060006000（四） 变压器选择1、主变压器的选择（1） 主变压器台数的确定为保证供电的可靠性，变电站一般应装设两台主变，但一般不超过两台主变。当只有一个电源或变电站的一级负荷另有备用电源保证供电时，可装设一台主变。根据需要对该地区重要变电站安装2台主变。（2） 主变压器容量的确定当变电站装设两台及以上

31、主变时，每台容量的选择应按照其中任一台停运时，容量至少能保证站供一级负荷或为变电站全部负荷的60%75%6，通常一次变电站采用70%，二次变电站采用60%。2.1根据电力需求年均增长率等的实际需要, 考虑主变压器容量一般按变电站建成后5106年的规划负荷选择，并适当考虑到远期10206年的负荷发展。2.2主变压器总负荷容量式中35kV负荷与10kV负荷间同时系数。考虑到2%的负荷增长率时的容量，本变电站的最终综合用电负荷为：对于有重要负荷的变电站，变电站装设2台及以上变压器时，一台故障或切除，剩下的变压器容量应保证该站全部负荷的70%，则单台主变压器容量为：所以应选容量为63MVA的主变压器。

32、2、主变相数的确定主变压器采用三相或是单相，主要考虑变压器的制造条件、可靠性要求及运输条件等因素。当不受运输条件限制时，在330kV及以下的发电厂和变电所，均应采用三相变压器。社会日新月异，在今天科技已十分进步，变压器的制造、运输等等已不成问题，故有以上规程可知，此变电所的主变应采用三相变压器。3、主变绕组数选择在具有三种电压的变电所中，如通过主变压器各侧的功率均达到该变压器容量的15以上，或低压侧虽无负荷，但在变电所内需装设无功补偿装备时，主变压器宜采用三绕组变压器。根据以上规程，计算主变各侧的功率与该主变容量的比值：高压侧：=(52+32) 0.8/63=1.070.15中压侧：=520.

33、8/63=0.660.15低压侧：=320.8/63=0.410.15由以上可知此变电所中的主变应采用三绕组。4、主变绕组连接方式变压器的连接方式必须和系统电压相位一致，否则不能并列运行。电力系统采用的绕组连接方式只有Y和，高、中、低三侧绕组如何要根据具体情况来确定。 我国110kV及以上电压，变压器绕组都采用变压器绕组都采Y0连接；3kV5亦采用连接，其中性点多通过消弧线接地。35kV及以下电压，变压器绕组都采用连接。由以上知，此变电站110kV侧采用Y0接线, 35kV侧采用Y连接，10kV侧采用接线。主变中性点的接地方式：选择电力网中性点接送地方式是一个综合问题。它与电压等级、单相接地短

34、路电流、过电压水平、保护配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、变压器和发电机的运行安全以及对通信线路的干扰。主要接地方式有：中性点不接地、中性点经消弧线圈接地和直接接地。电力网中性点的接地方式，决定了变压器中性点的接地方式。电力网中性点接地与否，决定于主变压器中性点运行方式。35kV系统，IC10A；10kV系统；IC30A（采用中性点不接地的运行方式）,所以在本设计中110kV采用中性点直接接地方式， 35kV、10kV采用中性点不接地方式。5、主变的调压方式变压器的电压调整是用分解开关切换变压器的分接头，从而改变变压器比来实现的。切换方式有两种：不带电切换，称为无励

35、磁调压，调压范围通常在+5以内，另一种是带负荷切换，称为有栽调压，调压范围可达到+30。对于110kV及以下的变压器，以考虑至少有一级电压的变压器采用有载调压。由以上知，此变电所的主变压器采用有载调压方式。6、变压器冷却方式选择主变一般的冷却方式有：自然风冷却；强迫有循环风冷却；强迫油循环水冷却；强迫、导向油循环冷却。小容量变压器一般采用自然风冷却。大容量变压器一般采用强迫油循环风冷却方式。故此变电所中的主变采用强迫油循环风冷却方式。附：主变型号的表示方法第一段：汉语拼音组合表示变压器型号及材料第一部分：相数 S-三相 D-单相第二部分：冷却方式 J-油浸自冷 F-油浸风冷 S-油浸水冷G-干

36、式 N-氮气冷却 FP-强迫油循环风冷SP-强迫油循环水冷却本设计中主变的型号是：SFSZ763000/110的电力变压器，具体技术参数如表4.1所列：表4.1 主变压器型号及主要技术参数型 号 SFSZ763000/110容 量63 MVA容 量 比63 /63 /63阻抗电压高压11081.25%中压38. 522.5%低压10.5联结组标号 YN,yn0,d11损 耗空载84.7kW负载300 kW空载电流 1.2%阻抗电压高-中17%高-低10.5%中-低6.5 %（五） 短路电流计算1、 短路电流计算的目的与假定（1） 短路电流计算目的1.1在选择电气主接线时，为了比较各种接线方案，

37、或确定某一接线是否需要采取限制短路电流的措施等，均需要进行必要的短路电流计算。1.2在选择电器设备时，为了保证设备在正常运行和故障情况下都能安全、可靠地工作，同时又力求节约资金，这就需要进行全面的短路电流计算。1.3在设计屋外高压配电装置时，需按短路条件校验软导线的相间和相对地的安全距离。1.4在选择继电保护方式和进行整定计算时，需以各种短路时的短路电流为依据。1.5接地装置的设计，也需要用短路电流。（2）短路电流计算需要进行以下基本假定2.1正常工作时，三相系统对称运行。2.2所有电源的电动势相位角相同。2.3系统中的同步和异步电机均为理想电机，不考虑电机磁饱和、磁滞、涡流及导体集肤效应等影

38、响；转子结构完全对称；定子三相绕组空间位置相差120度电气角度。2.4 电力系统中各元件的磁路不饱和，即带铁芯的电器设备电抗值不随电流大小发生变化。2.5 电力系统中所有电源都在额定负荷下运行，其中50%9负荷接在高压母线上，50%负荷接在系统侧。2.6 同步电机都具有自动调整励磁装置（包括强行励磁）。2.7短路发生在短路电流为最大值的瞬间。2.8 不考虑短路点的电弧阻抗和变压器的励磁电流。2.9 除计算短路电流的衰减时间常数和低压网络的短路电流外，元件的电阻都略去不计。2.1010元件的计算参数均取其额定值，不考虑参数的误差和调整范围。2.11输电线路的电容略去不计。2.12用概率统计法制定

39、短路电流运算曲线。 2、 短路计算过程说明短路计算过程说明：在变电站的电气设计中，短路电流计算是其中一个重要环节，在选择和校验电气设备时，需要用到短路电流。其中一定要注意以下几点：（1）接线方式：计算短路电流时方式，应是可能发生最大短路电流的正常接线方式，即最大运行方式。（2）短路种类：一般按三相短路计算，在三绕组变压器回路中单相或两相接地短路较三相短路严重时，则应按最严重的情况进行校验。（1） 短路点选择原则 短路计算点是指在正常接线方式时，3、 短路点的选择原则与确定通过电器设备的短路电流为最大的地点。1.1验算导体和电气动稳定、热稳定以及电气开断电流所用的短路电流，应按本工程的设计规划容

40、量计算，并考虑电力系统的远景发展规划。1.2确定短路电流时，应按可能发生最大短路电流的正常接线方式，而不应按仅在切换过程中可能并列运行的接线方式。1.3选择导体和电气时，对不带电抗器回路的计算短路点，应选择在正常接线方式时短路电流为最大的地点。1.4导体和电气的动稳定、热稳定以及电气的开断电流，一般按三相短路验算。（2） 短路点的选择在该系统中分别选择了110kV高压侧母线d1、35kV中压侧母线d2、10kV低压侧母线并列运行d3三个短路点（参见短路电流计算等值网络图图8.1），当10kV低压侧母线分列运行时短路点d4如图8.5。其中在各侧的断路器、隔离开关、导体等设备的三相短路均可表示为点

41、d1、d2、d3短路时的情况。4、短路计算方法由于已知条件未给出系统测容量，且系统电抗已归算110kV高压侧，所以本次设计使用起始次暂电流和冲击电流的使用计算。（1）起始次暂电流就是短路电流周期分量（指基频分量）的初值，由原始材料可知，负荷离短路点较远，可以将它们忽略不计，系统高压侧的电力系统情况未知，所以把系统高压视为无穷大系统，所以取高压侧电势 （5.1）（2）次暂态短路电流标么值 = （5.2）（3）次暂态0s和4s时的短路电流相等，三相短路电流有名值 = （5.3）（4）冲击电流 （5.4）kim冲击系数，取1.82。 （5）短路全电流最大有效值 （5.5）（6）短路容量S= （5.6

42、）（六）导体和电气设备选择说明电气设备的选择是变电站（和发电厂）电气设计的主要内容之一，它是基本理论和实践经验在工程上的具体运用。本章主要简述电气设备的一般选择条件和具体设备选择原则及校验的主要内容。 1、导体和电气设备选择的一般要求（1） 导体和电气设备选择的一般原则1.1应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展的需要；1.2应按当地环境条件校验；1.3应力求技术先进和经济合理；1.4选择导体时应尽量减少品种；1.5扩建工程应尽量使新老电器设备型号一致；1.6选用的新产品，均应具有可靠的数据，并经正式鉴定合格。（2） 导体和电气设备选择的一般条件正确选择电器设备是使主接

43、线和配电装置达到安全、经济运行的重要条件。在选择电器设备时，在保证安全、经济远行的前提下，积极而稳妥地采用新技术，并注意节约资金，选择适当的电器设备。选出的电器设备要能可靠地工作，必须按正常工作条件进行选择，并按短路条件进行动、热稳定校验。2.1按正常工作额定电压和额定电流选择按额定电压选择：所选电器设备的额定电压UN必须不低于安装地点的电网额定工作电压UNS，电器设备最高工作电压UmaxUg=1.15UNS（为电网最高额定工作电压），即 （6.1）2.2按额定电流选择：所选设备的额定电流IN必须不低于流过电气设备的最大持续工作电流Igmax，即 （6.2）电气设备除按额定电压和额定电流选择外
