200MW供热机组发电工程初步设计工日定额.doc

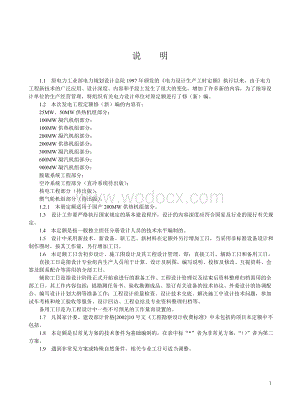

1、说 明1.1 原电力工业部电力规划设计总院1997年颁发的电力设计生产工时定额执行以来，由于电力工程新技术的广泛应用、设计深度、内容和手段上发生了很大的变化，增加了许多新的内容，为了指导设计单位的生产经营管理，特组织有关电力设计单位对原定额进行了修（新）编。1.2 本次发电工程定额修（新）编的内容有：25MW、50MW供热机组部分；100MW凝汽机组部分；100MW供热机组部分；200MW凝汽机组部分；200MW供热机组部分；300MW凝汽机组部分；600MW凝汽机组部分；900MW凝汽机组部分；脱硫系统工程部分；空冷系统工程部分（直冷系统待出版）；核电工程部分（待出版）；燃气轮机组部分（待出

2、版）。1.2.1 本册定额适用于国产200MW供热机组部分。1.3 设计工作要严格执行国家规定的基本建设程序，设计的内容深度应符合国家及行业的现行有关规定。1.4 本定额是按一般独立担任分册设计人员的技术水平编制的。1.5 设计中采用新技术、新设备、新工艺、新材料在定额外另行增加工日，当采用非标准设备设计和制作图时，按其工作量，另行增加工日。1.6 本定额工日含初步设计、施工图设计及其工程设计管理，即：直接工日、辅助工日和备用工日。直接工日是指设计专业组内生产人员用于计算、设计及制图、编写说明、校核及修改、互提资料、会签及联系配合等需用的全部工日。辅助工日是指设计阶段正式开始前进行的准备工作、

3、工程设计管理以及结束后资料整理归档需用的全部工日。其工作内容包括：提勘测任务书、验收勘测成品、签订有关设备的技术协议、外委设计的协调配合、编写设计计划大纲等准备工作；工程设计质量检查、设计技术交底、解决施工中设计技术问题，参加试车考核和竣工验收等服务、设计回访、工程总结及专业资料整理归档等。备用工日是为工程设计中一些不可预见的工作量而设置的。1.7 凡国家计委、建设部计价格200210号文工程勘察设计收费标准中未包括的项目本定额中不包括。1.8 本定额是以常见方案的技术条件为基础编制的，在表中标“*”者为非常见方案，“（）”者为第二方案。1.9 遇到非常见方案或特殊自然条件，相关专业工日可适当

4、调整。第一部分 200MW供热机组发电工程初步设计工日定额1 200MW供热机组初步设计工日定额说明1.1 本定额适用于新建或扩建国产200MW燃煤供热发电工程。1.2 本定额系根据国家的技术政策、现行的设计技术规程和原电力规划设计管理局火力发电厂初步设计文件内容深度规定DLGJ992的要求编制的。1.3 本定额是按专业划分，工作内容包括初步设计的准备工作、设计评审、编制文件、审校核、送印、归档、一次性审查修改等，但不包括设备规范书、招标书的编制，参加设备招标和重大专题研究等工作。1.4 本定额是按能独立担任初步设计工作人员的技术水平编制的。1.5 本定额系按照执行基本建设规定程序编制的，初步

5、设计开始前应具备国家下达的项目建议书和正式审批的可行性研究文件。初步设计确定方案前，应具备国家正式批准的可行性研究报告，经过审定的电力系统设计文件，取得机电炉及主要附属设备厂家资料，与外部有关的协议落实，并有完整的勘测资料。1.6 本定额是按新建两台机组设计，并考虑扩建24台同类型机组。如一期安装一台机组定额工日乘0.85系数；一期安装34台同类型机组定额工日乘1.21.3系数。1.7 扩建工程根据不同情况在本定额工日的基础上乘以系数，扩建工程系数是对整个工程定额而言，实行时应根据工程各专业的不同情况分配。1.7.1 扩建同容量机组按下表系数选用：扩 建 条 件扩 建 系 统一 台二 台公用设

6、施基本具备同类型机组0.50.6不同类型机组0.70.8公用设施需要增加同类型机组0.60.7不同类型机组0.80.91.7.2 超过规划容量之扩建工程可按实际情况决定。1.7.3 涉及老厂改造的工作量不包括在定额之内。2 200MW供热机组初步设计工日定额序号专业名称工日定额(工日)备 注1热机16952254煤种单一，比选工作量较小，选下限值；煤种较多，燃烧系统及主厂房布置方案较多，比选工作量大，选上限值。2运煤388496煤种单一，系统简单，使下限值；煤种较多，并有混煤要求，输煤系统比较复杂，选上限值。3除灰295442系统简单，采用常见的水力除灰系统或气力除灰系统，选下限值；灰渣系统比

7、较复杂，比选工作量大，选上限值。4电气11511438两级出线电压，主结线为常见布置方式，屋外配电装置，比选工作少选下限值；主结线采用非常见布置方式，或屋内配电装置，电厂位于高海拔或污秽地区，比选工作多，选上限值。5热控419628控制系统比较简单，比选工作量小选下限值。系统比较复杂，控制水平较高（DCS为四功能），比选工作量大选上限值。6土建13071531锅炉露天、天然地基、地震烈度7 度时用下限；主厂房布置方案多，用人工地基，地震烈度8度时用上限。7总图350465厂区平坦，总平面布置方案不多，选用下限值；厂区地面坡度大，地形复杂，总平面布置方案多，选上限值。8暖通198277过渡采暖区

8、，常见通风、除尘方式，选下限值；采暖区、通风、除尘系统复杂，选上限值。9水工11241461二次循环，自然通风冷却塔，水源、灰场较近，工业废水一般分散处理，选下限值；一次循环、混流系统或虽二次循环，水源及灰场较远，废水、污水集中处理，比选工作量大，选上限值。10化水249373水质较好，系统比较简单选下限值；水质较差，系统比较复杂，凝结水、循环水均须处理者，选上限值。11系统202286电力系统简单，配合工作量小，选下限值；反之选上限值。12环保11813技经608808各专业比选方案少，选下限值；工程技术条件复杂，比选方案多，选上限值。14施工组织大纲10715劳/定/节55劳：劳动安全及工

9、业卫生 定：运行组织及设计定员 节：节约能源及原材料16合计826610739第二部分 200MW供热机组施工图设计工日定额1 200MW供热机组施工图设计工日定额说明1.1 本定额适用于新建两台国产200MWW燃煤供热机组的火力发电工程，并留有扩建两台同类型机组作为基本条件，执行电力国家经济贸易委员会2000年批准颁发的火力发电厂设计技术规程，执行安全可靠，经济适用，符合国情的电力建设方针和节水、节能、节约原材料等政策。定额的常见技术条件是根据近几年工程设计中通常使用和审定的技术条件而制订的，必要的非常见技术条件也列入了定额，使定额有较好的适用性。1.2 本定额是按照执行国家规定的基本建设程

10、序编制的，施工图设计应具备电力工业部1994年10月批准颁发的“电力工程勘测设计工期定额”中规定的开工条件；即有正式批准的初步设计，设计技术原则明确，设计基础资料齐备，外部有关协议落实。施工图的设计内容和深度应符合原电力建设总局一九八年颁发的“火力发电厂施工图设计成品内容深度规定”和电力规划设计总院的有关规定。1.3 定额的专业分工：定额的专业设计分工原则上与多数院现行习惯分工相一致，重点明确如下：1.3.1 厂内通信列入电气专业，系统通信列入系统专业。1.3.2 电缆桥架：电气电缆列入电气专业，热控电缆列入热控专业，合用部分列入电缆数量为主的专业，并由车间负责人和电气热控专业统一规划协调。1

11、.3.3 控制部分：运煤及电除尘控制列入电气专业，其他辅助生产的控制均列入热控专业，全厂火灾报警，消防控制，集控室的空气调节控制也列入了热控专业。1.3.4 生活污水、含油污水、灰水处理列入供水专业，工业废水列入化水专业。1.3.5 主厂房的水消防管道，由供水提出要求，热机专业规划布置，详图列人供水专业。1.3.6 灰的浓缩池和煤尘沉淀池结构图列入土建专业。1.3.7 输煤系统的地面水冲洗（包括煤仓间皮带层）列入运煤专业，其排水列入水工专业。1.3.8 鸟瞰图列入总图专业。1.3.9 由厂用电向灰场和水源地的供电，控制列入电气专业。1.3.10 网络控制系统列入电气专业。当有关院的专业设计分工

12、与本定额不一致时，可以根据分工的差异把相应的卷册工日划拨给另一专业。1.4 定额工日的计算方法：1.4.1 根据不同工程设计的具体技术条件，列出各专业施工图阶段需要完成的图纸卷册目录。1.4.2 查工日定额总的部分，按卷册汇总得各专业卷册设计施工图定额工日之和。1.4.3 专业定额工日=卷册设计施工图定额工日之和+辅助工日（准备工日）+专业备用工日+施工图总图工日+辅助工日（资料归档工日）调整系数。1.4.4 施工图总定额工日=各专业定额工日之和+备用工日专业备用工日是本定额的一个重要组成部分，主要用于工程综合管理和专业内部不可予计的工作。1. 5 非常见方案定额工日的修正。1.5.1 对机组

13、建设台数不同的新建工程有关专业的定额工日可乘以下调整系数：一台二台三台四台0.850.9511.051.11.11.21.5.2 扩建与上期单机容量一致的同类型机组，且扩建技术条件与上期工程类同时，有关专业卷册定额工日乘0.30.8系数。当扩建机组的容量和技术条件与上期工程不同时，有关专业的定额工日乘1.11.2系数。1.5.3 厂址位于地震区或当主要建筑物采用人工地基时，土建及水工结构专业定额总工日乘以下调整系数。非地震区7地震区8地震区人工地基0.9511.071.031.051.5.4 厂区地面坡度大于3%且地形复杂时，总图专业的总定额工日乘以下调整系数，其他有关专业的卷册工日亦应适当增

14、加。地面坡度35%5%调整系数1.031.11.11.21.5.5 对集中采暖区，暖通专业的定额工日乘1.11.4的系数，非采暖区乘0.8的系数，具体按以下调整：冬季采暖室外计算温度0 -551010以下调整系数1.11.21.21.31.31.41.6 定额的卷册编号与现行制图标准一致：J -05 -12 册号、即第12册 卷号、第5卷 专业代号，J为热机专业，按电力规划设计院颁发的制图标准的规定：热机：J电气：D暖通：N运煤：M热控：K水工：S环保：P除灰：C土建：T化水：H总图：Z系统：X继保：R远动：Y系统通讯：U1.7 本定额当有二种及以上不同时出现的常见方案时，除第一常见方案外，其

15、他常见方案均在工日栏以“( )”表示；定额的非常见方案均在工日栏内以“* ”号表示。2 200MW供热机组工日定额常见方案技术条件专业名称常 见 方 案非常见方案热机锅炉为超高压汽包煤粉炉，露天布置；汽机为超高压中间再热供热机组，包括汽机本体设计；发电机为“水氢氢”冷却方式，封闭母线出线。设备为国内制造。制粉系统采用中速磨煤机直吹或钢球磨煤机中间储仓制。采用静电除尘器，不考虑烟气脱硫装置。给水系统为单元制，采用电动调速给水泵。主要汽水系统为单元制，但辅助蒸汽和压缩空气为母管制系统。冷却水为开式系统。设高低压两级旁路系统。凝结水系统不设精处理装置。厂内设换热站。设有锅炉点火及稳燃用燃油系统。启动

16、锅炉按快装式燃轻油炉。重油点火，重油助燃。燃煤启动锅炉。汽机房外毗连循环水泵房。运煤水运码头卸煤或铁路运输用翻车机(或螺旋卸车机，或底开车缝隙煤槽)卸煤，只出现一种。运煤配置双路系统，皮带宽度B=10001200mm上煤部分皮带宽度为B=1000mm。输煤机按6-8路，转运站(点)4-5个，一级筛碎设备，3-5级除铁及弃铁设施。煤场设施有斗轮机，滚轮机，装卸桥露天煤场(但只能有一种)，并包括煤场喷洒装置。入厂煤计量设施或实物校验装置。入厂煤采制样、入炉煤采制样计量设施及实物校验装置。输送机安全保护装置和原煤仓料位信号装置。粉尘综合治理设施、煤泥水处理装置、喷水抑尘、卸料抑尘及煤场喷洒水装置。万

17、吨级以下筒仓贮、混煤及缓冲设施。煤车加水、注水设施。增设汽车运煤系统。园筒仓及破拱装置、防爆装置。除木块、石块杂物设施、干煤棚，入厂煤采制样非标件制造图设计。除灰一、炉底渣处理系统1、炉底渣由渣浆泵输送至脱水仓由汽车外运，除渣水回收处理后重复使用。2、炉底渣采用机械输送至储渣仓，汽车外运，除渣水回收处理后重复使用。3、石子煤水力输送至储渣仓或捞渣机。二、飞灰处理系统1、省煤器、电除尘器飞灰由气力输送至储灰库，汽车外运或直接制浆用灰浆泵输送至贮灰场。2、省煤器、电除尘器飞灰由气力输送至浓缩池，高浓度灰浆输送至贮灰场。除灰水回收处理后重复使用。三、外部条件1、电厂至水力灰场距离不大于10公里，高差

18、30米。2、电厂至干灰场距离不大于5公里。渣由灰渣泵输送至渣场。除尘器灰由仓泵(正压)输送至灰库，汽车外运或直接制浆用灰浆泵输送至灰场。电厂距灰场距离不大于10公里，高差30米。1、灰渣混除水力除灰系统。2、石子煤机械装车运输至渣场。3、增加粗细灰分选系统。4、燃煤启动锅炉除灰系统。5、采用胶带机（或管式胶带机）、索道输送机将灰、渣运至干灰场碾压贮存。续表专业名称常 见 方 案非常见方案电气控制方式：电气控制进DCS，设机、电、炉集控室，网控采用NCS控制。电厂出线为200kV/110kV两级电压。110kV、220kV采用双母线接线，屋外布置。厂用电高压系统由6kV组成，低压380V系统中设

19、有动力中心(PC)和电动机控制中心(MCC)。每台机组各设置一台单元工作变压器，每二台机组设一台起动/备用变压器。直流系统按110V、220V两种电压，每台机组设2组蓄电池。保安电源为柴油发电机组，同时设置不停电电源(UPS)。电除尘器采用微机控制。运煤系统采用程控，设工业电视系统。电缆敷设采用机敷方式。水源地由6kV及以下厂用供电及控制。灰厂取自就地电源。厂内通信：行政自动电话采用程控交换机，设置生产调度通信及灰场、水源地通信。全厂防雷接地。全厂照明阴极保护。110kV、220kV屋内配电装置。热工自动化控制方式：炉、机、电单元集中控制，两台机或一机组设一个控制室。自动化水平：采用分散控制系

20、统DCS，功能包括数据采集和处理系统(DAS)，模拟量控制系统（MCS），辅机顺序控制系统（SCS）和炉膛安全监控系统（FSSS）。实现以CRT屏幕操作键盘（鼠标）为监控中心，配备少量常规仪表做后备的机组运行监视。锅炉吹灰、补给水处理、除灰系统控制采用可编程控制器(PLC)。电缆设计：手敷。控制装置接地的设计。辅助车间按运煤、除灰、化水三个控制点设计。仪表导管蒸汽或电伴热的设计。全厂火灾报警、消防控制。自动调节系统采用单回路调节器或带微处理器的控制装置。控制和保护采用可编程控制器(PLC)。土建抗震设计为7度，天然地基。主厂房为钢筋混凝土结构。锅炉露天布置，钢炉架，运转层以下封闭，设锅炉顶盖。

21、引风机露天布置设检修架。运煤采用翻车机或卸煤沟卸煤，设5-5个转运站，6-8路皮带。两级电压出线，屋外配电装置，不设网控楼。钢筋混凝土单筒烟囱。辅助及附属建筑按新设计考虑。本定额不包括厂前区生活福利建筑。凡工艺专业列为非常见方案的，涉及土建的也列为非常见方案。采用人工地基。套筒式烟囱。总图场地坡度3%地形复杂。续表专业名称常 见 方 案非常见方案暖通以过渡区为定额编制的基础。汽机房以自然通风。单元控制室采用集中空调，设自动控制系统，设有防火排烟措施。输煤粉尘治理：运煤系统转运点，碎煤机及煤仓采用一级除尘，各转运点导煤槽出口的皮带上设自动喷水装置。锅炉房设置负压吸尘系统。设采暖加热站。辅助及附属

22、建筑的暖通设计。生产办公楼设集中空调。单元控制室采用整体式（或分体式）柜式空调机。水工循环水系统：直流供水系统，岸边开敞式泵房，供排水管线长度不大于3公里或循环供水系统，一机一塔，循环水泵房，供水管线长度不超过10公里，冷却塔为新制或活套用，以上二种取水条件不同时出现。补给水取地下水或二次循环自然冷却塔系统。消防系统：厂区水消防系统（普通消防），变压器水喷雾消防系统，泡沫消防系统，气体消防系统，移动式消防系统。水力除灰按灰渣分除方案，灰管线长不超过10公里，灰管沿地面敷设，灰场按山谷灰场或滩涂灰场考虑，配合灰渣管检修道路。设灰水回收系统。煤尘水回收处理和生活污水含油污水分散处理至排放标准。天然

23、地基，地震烈度70。净化站和各种管道过桥。原水预处理（对直流供水水源取自循环水系统，对二次循环取自补给水系统）。生活污水、含油污水集中处理回收利用。灰场排水处理和回收。 化水锅炉补给水处理系统：水质为中等含盐量，系统为一级除盐加混床系统，采用程序控制。化学加药：炉内加药，给水加药。汽水取样：综合汽水取样(配闭式循环冷却装置)。凝汽铜管硫酸亚铁镀膜。制氢站废水处理：采用分散处理。循环水处理：加酸、加液氯、加水质稳定剂。启动锅炉取样加药化验室：水、煤、油化验室及就地化验站。原水预处理，预脱盐，凝结水处理，循环水弱酸处理，电解制氯，灰水处理。灰水处理，循环水旁流处理。电力系统两级电压。继电保护设二套

24、不同原理的线路主保护，专用收发信机，载波通道，母线差动保护，失灵保护、故障录波器。远动设一台主机兼微机监控。载波通信，系统调频。电量计费系统环保提出烟囱高度和出口直径，提出除尘器类型和除尘效率，向各专业提出环境保护的要求。按审批意见编写施工说明。环境监测站设计和监测设备、仪器。烟气监测系统3 200MW供热机组常见方案施工图设计工日定额汇总表机组容量专业工序热机运煤除灰电气系统热控土建总交暖通水工水结化水环保2200MW定额总工日1928641188085862764224174749725445631171104370046辅助工日（准备工日）占3%4%1652418837521491617

25、3531211施工图总图工日占5%8%10%412654722111872494428945256备用工日占4%165322311197019922234742282卷册设计工日333667949223221951520432645749098490758842辅助工日（归档工日）占1%4186282175056121071 注：其它辅助工日均含在卷册设计工日中。4 200MW供热机组设计工日定额常见方案施工图成品汇总表机组容量专业工序热机运煤除灰电气系统热控土建(含总交)暖通水工化水环保2200MW卷数108615281189/971册数90422212112681454651/34274总

26、计图纸（张）30254712952395296137917186258884875 200MW供热机组施工图设计各专业工日定额汇总表5.1 热机部分编 码卷 册 名 称图 纸 张 数工 日第1卷施工图总说明及主要设备、材料清册J0101施工图总说明及卷册目录40页14J0102设备清册15页11J0103主要材料清册5027J0104阀门及电动装置清册17第2卷主厂房布置部分J0201系统及主厂房布置图10272第3卷主厂房附机及辅助设备安装J0301汽机房附机及辅助设备安装图2359J0302锅炉房附机及辅助设备安装图1627J0303主厂房平台扶梯结构及安装图5539J0304主厂房检修起

27、吊设施安装图2241J0305附属机械润滑油站及管道安装图915第4卷锅炉烟、风、煤管道部分J0401冷风道安装图(锅炉房露天)1930冷风道安装图(锅炉房封闭)J0402热风道安装图8368J0403烟道安装图3166J0404原煤管道安装图413续表编 码卷 册 名 称图 纸 张 数工 日J0405制粉管道安装图4258J0406送粉管道安装图6159J0407三次风管道安装图1731J0408煤粉仓放粉设施安装图815J0409锅炉露天防护7张+1本(6页)9J0410锅炉安全监控系统冷却风道安装图1431J0411一次风道安装图4044J0412磨煤机密封风管道安装图818J0413抽

28、炉烟管道安装图4047*J0414再循环烟道安装图914*J0415锅炉干保养道安装图824*第5卷汽水管道部分J0501主蒸气管道安装图3065J0502再热(热段)蒸汽管道安装图(10万机组无)5160J0503再热(冷段)蒸汽管道安装图(10万机组无)2550J0504高压给水管道安装图7077J0505减温水管道安装图1218J0506抽汽管道安装图2565J0507辅助蒸汽管道安装图4047J0508轴封及门杆漏汽管道安装图1521J0509中低压给水管道安装图2027续表编 码卷 册 名 称图 纸 张 数工 日J0510低压加热器出口至除氧器+凝结水管道安装图1014J0511高压

29、加热器疏水管道安装图1522J0512生水管道安装图1017*J0513除盐水管道安装图1524J0514疏放水管道安装图3544J0515锅炉疏水排污管道安装图2533J0516排汽管道安装图3550J0517循环水管道安装图1527J0518胶球清洗管道安装图129J0519冷却水管道安装图1027J0520工业水管道安装图2541J0521射水抽气器有关管道安装图819J0522其他管道安装图3029J0523厂区管道安装图1453J0524锅炉水冲洗管道安装图1015*J0525锅炉暖风器汽水管道安装图1830J0526凝结水精处理管道安装图1015*J0527制粉系统消防管道安装图4

30、9J0528低压旁路出口蒸汽管道安装图1418J0529汽机润滑油储存净化设备及管道安装图1330*J0530汽机快冷装置设备及管道安装图1430*续表编 码卷 册 名 称图 纸 张 数工 日J0531工业抽汽管道安装图47J0532采暖抽汽管道安装图65J0533采暖加热器疏水管道安装图53J0534热网循环水管道安装图47J0535厂区热网循环水管道安装图53J0536厂区工业抽汽管道安装图59J0537采暖热网补水管道安装图47J0538热网补水除氧器有关管道安装图47J0539中继水管道安装图41J0540采暖换热站系统及布置总图41J0541采暖换热站内设备安装图18J0542采暖换

31、热站内加热用汽管安装图24J0543采暖换热站内热网循环水安装图24J0544采暖换热站内热网补水安装图24J0545采暖换热站内采暖换热器疏水安装图24J0546采暖换热站除氧器有关管道安装图24J0547采暖换热站与主厂房间有关管道安装图59第6卷燃油系统布置及管道安装J0601燃油系统及总布置图2021J0602卸油设施安装图2424J0603燃油泵房设备及管道安装图1935续表编 码卷 册 名 称图 纸 张 数工 日J0604油罐区设备及管道安装图1429J0605厂区油汽水管道安装图1233J0606锅炉房燃油管道安装图825J0607污油处理设备及管道安装图1021J0608燃油部

32、分加工制作图6015第7卷保温油漆部分J0701热机部分保温油漆设计4541第8卷辅助车间部分J0801启动锅炉房设备及管道安装图3030J0802空压机室设备及管道安装图2530J0803柴油发电机室图1712J0804汽车加油站图49*J0805燃煤启动锅炉冷风道安装图1124*J0806燃煤启动锅炉烟道安装图524*J0807燃煤启动锅炉辅机安装图524*J0808燃煤启动锅炉总布置图430*第9卷汽机本体部分J0901汽机本体设计说明及卷册目录209J0902设备及主要材料清册4012J0903系统及布置总图11118J0904汽机本体附属机械及辅助设备安装图3524续表编 码卷 册

33、名 称图 纸 张 数工 日J0905主汽、再热(冷段)及高压旁路管道安装图2033J0906再热(热段)及低压旁路管道安装图2029J0907高压给水管道安装图2024J0908抽汽管道安装图3541J0909轴封及门杆漏汽管道安装图2021J0910凝结水管道安装图1824J0911低压缸喷水及猫爪汽门冷却水管道安装图611J0912加热器疏水管道安装图2026J0913凝汽器补充水管道安装图109J0914疏水扩容器有关管道安装图821J0915润滑油管道安装图3535J0916空气管道安装图1218J0917法兰螺栓汽缸夹层加热管道安装图1515J0918本体杂项管道安装图2018J09

34、19发电机密封油管道安装图1115J0920发电机外部水冷管道安装图1618J0921通风管道安装图156*J0922汽机本体平台扶梯图812第10卷标准件及加工制作1649475.2 运煤部分编 码卷 册 名 称图 纸 张 数工 日第1卷总的部分M0101输煤系统总图、说明书及卷册目录13+20页26M0102设备及主要材料清册10页8第2卷卸煤部分M0201翻车机及调车设备布置图623M0202翻车机室布置图623M0203摘钩平台布置图313M0204重车调车机布置图414M0205空车调车机布置图413M0206牵车平台布置图417M0207夹轮器安装图38M0208逆止器安装图26M

35、0209翻车机室给煤机安装图513M0210大块煤分离、破碎机安装图314*M0211空车清扫装置布置图213M0212异型车卸车装置布置图213*M0213缝式煤槽受卸、输送装置(煤槽、螺旋卸车机或底开车给煤机和带式输送机、挡煤板等)安装图11(64)M0214调车设备安装图1023*M0215空压机及管道系统安装图1023*M0216汽车卸煤装置(煤槽、汽车卸车机、给煤机和带式输送机、挡煤板等)安装图55*续表编 码卷 册 名 称图 纸 张 数工 日M0217注水机安装图326*M0218卸煤码头布置图(水运)3(58)M0219码头卸煤机械布置图2(32)第3卷贮煤设施M03011号煤场

36、机械及带式输送机布置图2423M03022号煤场机械及带式输送布置图2426*M0303地煤斗及带式输送机布置图1120M0304地煤斗给煤机安装图610M0305地煤斗震动器安装图37*M0306圆筒仓上部带式输送机及卸料设备布置图726*M0307圆筒仓下部带式输送机及给煤机布置图1527*M0308圆筒仓破拱装置布置图619*M0309空压机及管道系统布置图416*M0310装卸桥或桥式抓煤机布置图418*M0311移动煤斗安装图314*M0312地面固定钢煤斗安装图3M0313高架栈桥及缝式煤槽或地煤斗布置图1535*M0314推煤机库26第4卷筛碎设施M0401碎煤机室布置图3648

37、M0402环式碎煤机减振平台安装图316*续表编 码卷 册 名 称图 纸 张 数工 日M0403选择性破碎机布置图3419*M0404缓冲滚筒安装图313*第5卷输送部分M0501带式输送机(平直布置)布置图1519M0502带式输送机(倾斜布置)布置图2019M0503带式输送机(带凸弧)布置图2123M0504带式输送机(带凹弧)布置图2123M0505带式输送机(带凹凸弧)布置图2226M0506带式输送机(大功率单驱动带凸弧)布置图2629M0507带式输送机(大功率双驱动带凹弧)布置图2834*M0508带式输送机(煤仓层带卸料装置)布置图2018M0509转运站(二层)布置图121

38、3M0510转运站(三层)布置图1416M0511转运站(三层)布置图1819M0512转运站(四层)布置图1826*M0513地下煤斗带式输送机头部转运站布置图1419*M0514汽车卸煤沟带式输送机头部转运站布置图1419*M0515头部伸缩装置安装图4(16)第6卷控制部分M0601带式输送机各类保护装置及料位信号安装图2739M0602筒仓防爆监测装置安装图413*续表编 码卷 册 名 称图 纸 张 数工 日第7卷辅助设备M0701带式电磁除铁器安装图36M0702盘式电磁除铁器安装图36M0703入炉煤实物校验装置布置图1013M0704入炉煤取样装置布置图1110M0705入厂煤取

39、样装置布置图816M0706除三块装置布置图714*M0707犁式卸料器安装图103M0708电动挡板三通管安装图153M0709煤泥调节池及泵房布置图2332M0710煤泥水处理回用系统布置439M0711输煤系统水冲洗装置及排污水泵安装图2319M0712煤场喷洒水装置布置图1510M0713翻车机本体喷雾防尘布置图810*M0714主厂房输煤胶带层水冲洗管道布置图166M0715真空吸尘装置布置图16(14)M0716汽车入厂煤取样装置布置图410*M0717汽车衡安装图27*M0718轨道衡安装图47*M0719翻车衡安装图37第8卷加工制作部分续表编 码卷 册 名 称图 纸 张 数工 日M0801皮带给煤机制造图1565*M0802头部伸缩装置制造图3097*
