混凝土结构上册混凝土结构设计原理及中册思考题答案.doc

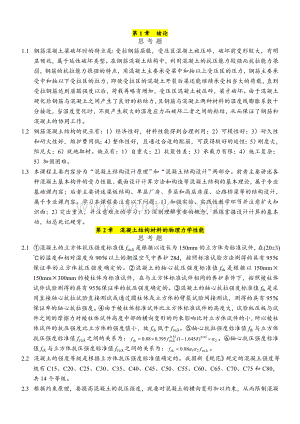

1、第1章 绪论思 考 题1.1 钢筋混凝土梁破坏时的特点是：受拉钢筋屈服，受压区混凝土被压碎，破坏前变形较大，有明显预兆，属于延性破坏类型。在钢筋混凝土结构中，利用混凝土的抗压能力较强而抗拉能力很弱，钢筋的抗拉能力很强的特点，用混凝土主要承受梁中和轴以上受压区的压力，钢筋主要承受中和轴以下受拉区的拉力，即使受拉区的混凝土开裂后梁还能继续承受相当大的荷载，直到受拉钢筋达到屈服强度以后，荷载再略有增加，受压区混凝土被压碎，梁才破坏。由于混凝土硬化后钢筋与混凝土之间产生了良好的粘结力，且钢筋与混凝土两种材料的温度线膨胀系数十分接近，当温度变化时，不致产生较大的温度应力而破坏二者之间的粘结，从而保证了钢

2、筋和混凝土的协同工作。1.2 钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。1.3 本课程主要内容分为“混凝土结构设计原理”和“混凝土结构设计”两部分。前者主要讲述各种混凝土基本构件的受力性能、截面设计计算方法和构造等混凝土结构的基本理论，属于专业基础课内容；后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。学习本课程要注意以下问题：1）

3、加强实验、实践性教学环节并注意扩大知识面；2）突出重点，并注意难点的学习；3）深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。第2章 混凝土结构材料的物理力学性能思 考 题2.1 混凝土的立方体抗压强度标准值fcu,k是根据以边长为150mm的立方体为标准试件，在(203)的温度和相对湿度为90以上的潮湿空气中养护28d，按照标准试验方法测得的具有95保证率的立方体抗压强度确定的。混凝土的轴心抗压强度标准值fck是根据以150mm150mm300mm的棱柱体为标准试件，在与立方体标准试件相同的养护条件下，按照棱柱体试件试验测得的具有95保证率的抗压强度确定的。混凝土的轴心抗拉强度标

4、准值ftk是采用直接轴心抗拉试验直接测试或通过圆柱体或立方体的劈裂试验间接测试，测得的具有95保证率的轴心抗拉强度。由于棱柱体标准试件比立方体标准试件的高度大，试验机压板与试件之间的摩擦力对棱柱体试件高度中部的横向变形的约束影响比对立方体试件的小，所以棱柱体试件的抗压强度比立方体的强度值小，故fck低于fcu,k。轴心抗拉强度标准值ftk与立方体抗压强度标准值fcu,k之间的关系为：。轴心抗压强度标准值fck与立方体抗压强度标准值fcu,k之间的关系为：。2.2 混凝土的强度等级是根据立方体抗压强度标准值确定的。我国新规范规定的混凝土强度等级有C15、C20、C25、C30、C35、C40、C

5、45、C50、C55、C60、C65、C70、C75和C80，共14个等级。2.3 根据约束原理，要提高混凝土的抗压强度，就要对混凝土的横向变形加以约束，从而限制混凝土内部微裂缝的发展。因此，工程上通常采用沿方形钢筋混凝土短柱高度方向环向设置密排矩形箍筋的方法来约束混凝土，然后沿柱四周支模板，浇筑混凝土保护层，以此改善钢筋混凝土短柱的受力性能，达到提高混凝土的抗压强度和延性的目的。2.4 单向受力状态下，混凝土的强度与水泥强度等级、水灰比有很大关系，骨料的性质、混凝土的级配、混凝土成型方法、硬化时的环境条件及混凝土的龄期也不同程度地影响混凝土的强度。混凝土轴心受压应力应变曲线包括上升段和下降段

6、两个部分。上升段可分为三段，从加载至比例极限点A为第1阶段，此时，混凝土的变形主要是弹性变形，应力应变关系接近直线；超过A点进入第2阶段，至临界点B，此阶段为混凝土裂缝稳定扩展阶段；此后直至峰点C为第3阶段，此阶段为裂缝快速发展的不稳定阶段，峰点C相应的峰值应力通常作为混凝土棱柱体的抗压强度fc，相应的峰值应变一般在0.00150.0025之间波动，通常取0.002。下降段亦可分为三段，在峰点C以后，裂缝迅速发展，内部结构的整体受到愈来愈严重的破坏，应力应变曲线向下弯曲，直到凹向发生改变，曲线出现拐点D；超过“拐点”，随着变形的增加，曲线逐渐凸向应变轴方向发展，此段曲线中曲率最大的一点称为收敛

7、点E；从“收敛点”开始以后直至F点的曲线称为收敛段，这时贯通的主裂缝已很宽，混凝土最终被破坏。常用的表示混凝土单轴向受压应力应变曲线的数学模型有两种，第一种为美国E.Hognestad建议的模型：上升段为二次抛物线，下降段为斜直线；第二种为德国Rusch建议的模型：上升段采用二次抛物线，下降段采用水平直线。2.5 连接混凝土受压应力应变曲线的原点至曲线任一点处割线的斜率，即为混凝土的变形模量。在混凝土受压应力应变曲线的原点作一切线，其斜率即为混凝土的弹性模量。2.6 混凝土在荷载重复作用下引起的破坏称为疲劳破坏。当混凝土试件的加载应力小于混凝土疲劳强度时，其加载卸载应力应变曲线形成一个环形，在

8、多次加载卸载作用下，应力应变环越来越密合，经过多次重复，这个曲线就密合成一条直线。当混凝土试件的加载应力大于混凝土疲劳强度时，混凝土应力应变曲线开始凸向应力轴，在重复荷载过程中逐渐变成直线，再经过多次重复加卸载后，其应力应变曲线由凸向应力轴而逐渐凸向应变轴，以致加卸载不能形成封闭环，且应力应变曲线倾角不断减小。2.7 结构或材料承受的荷载或应力不变，而应变或变形随时间增长的现象称为徐变。徐变对混凝土结构和构件的工作性能有很大影响，它会使构件的变形增加，在钢筋混凝土截面中引起应力重分布的现象，在预应力混凝土结构中会造成预应力损失。影响混凝土徐变的主要因素有：1）时间参数；2）混凝土的应力大小；3

9、）加载时混凝土的龄期；4）混凝土的组成成分；5）混凝土的制作方法及养护条件；6）构件的形状及尺寸；7）钢筋的存在等。减少徐变的方法有：1）减小混凝土的水泥用量和水灰比；2）采用较坚硬的骨料；3）养护时尽量保持高温高湿，使水泥水化作用充分；4）受到荷载作用后所处的环境尽量温度低、湿度高。2.8 当养护不好以及混凝土构件的四周受约束从而阻止混凝土收缩时，会使混凝土构件表面出现收缩裂缝；当混凝土构件处于完全自由状态时，它产生的收缩只会引起构件的缩短而不会产生裂缝。影响混凝土收缩的主要因素有：1）水泥的品种；2）水泥的用量；3）骨料的性质；4）养护条件；5）混凝土制作方法；6）使用环境；7）构件的体积

10、与表面积的比值。减少收缩的方法有：1）采用低强度水泥；2）控制水泥用量和水灰比；3）采用较坚硬的骨料；4）在混凝土结硬过程中及使用环境下尽量保持高温高湿；5）浇筑混凝土时尽量保证混凝土浇捣密实；6）增大构件体表比。2.9 软钢的应力应变曲线有明显的屈服点和流幅，而硬钢则没有。对于软钢，取屈服下限作为钢筋的屈服强度；对于硬钢，取极限抗拉强度b的85作为条件屈服点，取条件屈服点作为钢筋的屈服强度。热轧钢筋按强度可分为HPB235级（级，符号）、HRB335级（级，符号）、HRB400级（级，符号）和RRB400级（余热处理级，符号R）四种类型。常用的钢筋应力应变曲线的数学模型有以下三种：1）描述完

11、全弹塑性的双直线模型；2）描述完全弹塑性加硬化的三折线模型；3）描述弹塑性的双斜线模型。2.10 钢筋主要有热轧钢筋、高强钢丝和钢绞线、热处理钢筋和冷加工钢筋等多种形式。钢筋冷加工的方法有冷拉和冷拔。冷拉可提高钢筋的抗拉强度，但冷拉后钢筋的塑性有所降低。冷拔可同时提高钢筋的抗拉及抗压强度，但塑性降低很多。2.11 钢筋混凝土结构对钢筋性能的要求如下：1）钢筋的强度必须能保证安全使用；2）钢筋具有一定的塑性；3）钢筋的可焊性较好；4）钢筋的耐火性能较好；5）钢筋与混凝土之间有足够的粘结力。2.12 钢筋混凝土受力后会沿钢筋和混凝土接触面上产生剪应力，通常把这种剪应力称为钢筋和混凝土之间的粘结力。

12、影响钢筋与混凝土粘结强度的主要因素有：混凝土强度、保护层厚度及钢筋净间距、横向配筋及侧向压应力、钢筋表面形状以及浇筑混凝土时钢筋的位置等。保证钢筋和混凝土之间有足够的粘结力的构造措施有：1）对不同等级的混凝土和钢筋，要保证最小搭接长度和锚固长度；2）为了保证混凝土与钢筋之间有足够的粘结，必须满足钢筋最小间距和混凝土保护层最小厚度的要求；3）在钢筋的搭接接头范围内应加密箍筋；4）为了保证足够的粘结在钢筋端部应设置弯钩。此外，对高度较大的混凝土构件应分层浇注或二次浇捣，另外，对于锈蚀钢筋，一般除重锈钢筋外，可不必除锈。第3章 按近似概率理论的极限状态设计法思 考 题3.1 结构在规定的时间内，在规

13、定的条件下，完成预定功能的能力称为结构的可靠性。它包含安全性、适用性、耐久性三个功能要求。结构超过承载能力极限状态后就不能满足安全性的要求；结构超过正常使用极限状态后就不能保证适用性和耐久性的功能要求。建筑结构安全等级是根据建筑结构破坏时可能产生的后果严重与否来划分的。3.2 所有能使结构产生内力或变形的原因统称为作用，荷载则为“作用”中的一种，属于直接作用，其特点是以力的形式出现的。影响结构可靠性的因素有：1）设计使用年限；2）设计、施工、使用及维护的条件；3）完成预定功能的能力。结构构件的抗力与构件的几何尺寸、配筋情况、混凝土和钢筋的强度等级等因素有关。由于材料强度的离散性、构件截面尺寸的

14、施工误差及简化计算时由于近似处理某些系数的误差，使得结构构件的抗力具有不确定的性质，所以抗力是一个随机变量。3.3 整个结构或构件的一部分超过某一特定状态就不能满足设计指定的某一功能要求，这个特定状态称为该功能的极限状态。结构的极限状态可分为两类，一类是承载能力极限状态，即结构或构件达到最大承载能力或者达到不适于继续承载的变形状态。另一类是正常使用极限状态，即结构或构件达到正常使用或耐久性能中某项规定限值的状态。3.4 建筑结构应该满足安全性、适用性和耐久性的功能要求。结构的设计工作寿命是指设计规定的结构或结构构件不需进行大修即可按其预定目的使用的时期，它可按建筑结构可靠度设计统一标准确定，业

15、主可提出要求，经主管部门批准，也可按业主的要求确定。结构超过其设计工作寿命并不意味着不能再使用，只是其完成预定功能的能力越来越差了。3.5 正态分布概率密度曲线主要有平均值和标准差两个数字特征。越大，表示曲线离纵轴越远；越大，表示数据越分散，曲线扁而平；反之，则数据越集中，曲线高而窄。正态分布概率密度曲线的主要特点是曲线呈钟形，并以x=为对称轴呈对称分布，峰点横座标为平均值，峰点两侧处各有一个反弯点，且曲线以x轴为渐近线。3.6 P(xx0)=1P(xx0)=1。3.7 保证结构可靠的概率称为保证率，如95%、97.73%。结构的可靠度就是结构可靠性的概率度量。结构的可靠指标z/z，它和失效概

16、率一样可作为衡量结构可靠度的一个指标。我国建筑结构设计统一标准定义结构可靠度是结构在设计工作寿命内，在正常条件下，完成预定功能的概率。3.8 设R表示结构构件抗力，S表示荷载效应，ZRS就是结构的功能函数。整个结构或构件的一部分超过某一特定状态就不能满足设计指定的某一功能要求，这个特定状态就是该功能的极限状态。Z0表示结构处于可靠状态；Z0表示结构处于失效(破坏)状态；Z0表示结构达到极限状态。3.9 ZRS0(即构件失效)出现的概率即为失效概率pf，可靠概率ps1pf，目标可靠指标就是使结构在按承载能力极限状态设计时其完成预定功能的概率不低于某一允许的水平时的可靠指标。可靠指标与失效概率pf

17、之间有一一对应的关系，它们都可以用来衡量结构可靠度。可靠指标可按公式zz(RS)确定。我国“规范”采用的概率极限状态设计法是一种近似方法，因为其中用到的概率统计特征值只有平均值和均方差，并非实际的概率分布，并且在分离导出分项系数时还作了一些假定，运算中采用了一些近似的处理方法，因而计算结果是近似的，所以只能称为近似概率设计法。3.10 我国“规范”承载力极限状态设计表达式如下：1) 对由可变荷载效应控制的组合，其表达式一般形式为：2) 对由永久荷载效应控制的组合，其表达式一般形式为：式中，结构构件的重要性系数，与安全等级对应，对安全等级为一级或设计使用年限为100年及以上的结构构件不应小于1.

18、1；对安全等级为二级或设计使用年限为50年的结构构件不应小于1.0；对安全等级为三级或设计使用年限为5年及以下的结构构件不应小于0.9；在抗震设计中，不考虑结构构件的重要性系数；Gk永久荷载标准值；Q1k最大的一个可变荷载的标准值；Qik其余可变荷载的标准值；、永久荷载、可变荷载的分项系数，当永久荷载效应对结构不利时，对由可变荷载效应控制的组合一般取1.2；对由永久荷载效应控制的组合一般取1.35，当永久荷载效应对结构有利时，取1.0；可变荷载的分项系数、一般取1.4；CG、CQ1、CQi分别为永久荷载、第一种可变荷载、其他可变荷载的荷载效应系数，即由荷载求出荷载效应(如荷载引出的弯矩、剪力、

19、轴力和变形等)须乘的系数；可变荷载组合值系数。不等式右侧为结构承载力，用承载力函数R()表示，表明其为混凝土和钢筋强度标准值(fCk、fSk)、分项系数(、)、几何尺寸标准值(ak)以及其他参数的函数。式中可靠指标体现在了承载力分项系数、及荷载分项系数、中。3.11 荷载标准值是荷载的基本代表值。它是根据大量荷载统计资料，运用数理统计的方法确定具有一定保证率的统计特征值，这样确定的荷载是具有一定概率的最大荷载值，称为荷载标准值。可变荷载的频遇值系数乘以可变荷载标准值所得乘积称为荷载的频遇值，可变荷载的准永久值系数乘以可变荷载标准值所得乘积称为荷载的准永久值。考虑到两个或两个以上可变荷载同时出现

20、的可能性较小，引入荷载组合值系数对基本标准值进行折减，即可变荷载的组合值系数乘以可变荷载标准值所得乘积即为荷载的组合值。因为根据实际设计的需要，常须区分荷载的短期作用(标准组合、频遇组合)和荷载的长期作用(准永久组合)下构件的变形大小和裂缝宽度计算，所以，对正常使用极限状态验算，要按不同的设计目的，区分荷载的标准组合和荷载的准永久组合。按荷载的标准组合时，荷载效应组合的设计值S取为永久荷载及第一个可变荷载的标准值与其他可变荷载的组合值之和。按荷载的准永久组合时，荷载效应组合的设计值S取为永久荷载的标准值与可变荷载的准永久值之和。3.12 根据建筑结构设计统一标准规定混凝土强度标准值取混凝土强度

21、平均值减1.645倍的标准差。混凝土材料强度分项系数是根据轴心受压构件按照目标可靠指标经过可靠度分析而确定的，混凝土强度的分项系数规定取为1.4。混凝土强度标准值除以混凝土强度的分项系数，即得到混凝土强度设计值。3.13 混凝土结构设计规范中取国家冶金局标准规定的钢筋废品限值作为钢筋的强度标准值。钢筋强度标准值除以钢筋强度的分项系数即得到钢筋强度设计值。混凝土的材料强度标准值是取其强度平均值减1.645倍的标准差所得，其强度设计值则是取强度标准值除以混凝土材料强度的分项系数；钢筋的材料强度标准值是取其强度平均值减2倍的标准差所得，其强度设计值则是取强度标准值除以钢筋材料强度的分项系数。第4章

22、受弯构件的正截面受弯承载力思 考 题4.1 混凝土弯曲受压时的极限压应变的取值如下：当正截面处于非均匀受压时，的取值随混凝土强度等级的不同而不同，即0.00330.5(fcu,k50)10-5，且当计算的值大于0.0033时，取为0.0033；当正截面处于轴心均匀受压时，取为0.002。4.2 所谓“界限破坏”，是指正截面上的受拉钢筋的应变达到屈服的同时，受压区混凝土边缘纤维的应变也正好达到混凝土极限压应变时所发生的破坏。此时，受压区混凝土边缘纤维的应变0.00330.5(fcu,k50)10-5，受拉钢筋的应变fyEs。4.3 因为受弯构件正截面受弯全过程中第阶段末(即a阶段)可作为受弯构件

23、抗裂度的计算依据；第阶段可作为使用荷载阶段验算变形和裂缝开展宽度的依据；第阶段末(即a阶段)可作为正截面受弯承载力计算的依据。所以必须掌握钢筋混凝土受弯构件正截面受弯全过程中各阶段的应力状态。正截面受弯承载力计算公式正是根据a阶段的应力状态列出的。4.4 当纵向受拉钢筋配筋率满足时发生适筋破坏形态；当时发生少筋破坏形态；当时发生超筋破坏形态。与这三种破坏形态相对应的梁分别称为适筋梁、少筋梁和超筋梁。由于少筋梁在满足承载力需要时的截面尺寸过大，造成不经济，且它的承载力取决于混凝土的抗拉强度，属于脆性破坏类型，故在实际工程中不允许采用。由于超筋梁破坏时受拉钢筋应力低于屈服强度，使得配置过多的受拉钢

24、筋不能充分发挥作用，造成钢材的浪费，且它是在没有明显预兆的情况下由于受压区混凝土被压碎而突然破坏，属于脆性破坏类型，故在实际工程中不允许采用。4.5 纵向受拉钢筋总截面面积As与正截面的有效面积bh0的比值，称为纵向受拉钢筋的配筋百分率，简称配筋率，用表示。从理论上分析，其他条件均相同(包括混凝土和钢筋的强度等级与截面尺寸)而纵向受拉钢筋的配筋率不同的梁将发生不同的破坏形态，显然破坏形态不同的梁其正截面受弯承载力也不同，通常是超筋梁的正截面受弯承载力最大，适筋梁次之，少筋梁最小，但超筋梁与少筋梁的破坏均属于脆性破坏类型，不允许采用，而适筋梁具有较好的延性，提倡使用。另外，对于适筋梁，纵向受拉钢

25、筋的配筋率越大，截面抵抗矩系数将越大，则由M可知，截面所能承担的弯矩也越大，即正截面受弯承载力越大。4.6 单筋矩形截面梁的正截面受弯承载力的最大值Mu,max，由此式分析可知，Mu,max与混凝土强度等级、钢筋强度等级及梁截面尺寸有关。4.7 在双筋梁计算中，纵向受压钢筋的抗压强度设计值采用其屈服强度，但其先决条件是：或，即要求受压钢筋位置不低于矩形受压应力图形的重心。4.8 双筋截面梁只适用于以下两种情况：1)弯矩很大，按单筋矩形截面计算所得的又大于，而梁截面尺寸受到限制，混凝土强度等级又不能提高时；2)在不同荷载组合情况下，梁截面承受异号弯矩时。应用双筋梁的基本计算公式时，必须满足xh0

26、和 x2这两个适用条件，第一个适用条件是为了防止梁发生脆性破坏；第二个适用条件是为了保证受压钢筋在构件破坏时达到屈服强度。x2的双筋梁出现在受压钢筋在构件破坏时达到屈服强度的情况下，此时正截面受弯承载力按公式：计算；x2的双筋梁出现在受压钢筋在构件破坏时不能达到其屈服强度的情况下，此时正截面受弯承载力按公式：计算。4.9 T形截面梁有两种类型，第一种类型为中和轴在翼缘内，即x，这种类型的T形梁的受弯承载力计算公式与截面尺寸为h的单筋矩形截面梁的受弯承载力计算公式完全相同；第二种类型为中和轴在梁肋内，即x，这种类型的T形梁的受弯承载力计算公式与截面尺寸为bh，2，As1(As1满足公式)的双筋矩

27、形截面梁的受弯承载力计算公式完全相同。4.10 在正截面受弯承载力计算中，对于混凝土强度等级等于及小于C50的构件，值取为1.0；对于混凝土强度等级等于及大于C80的构件，值取为0.94；而对于混凝土强度等级在C50C80之间的构件，值由直线内插法确定，其余的计算均相同。5.1 集中力到临近支座的距离a称为剪跨，剪跨a与梁截面有效高度h0的比值，称为计算剪跨比，用表示，即ah0。但从广义上来讲，剪跨比反映了截面上所受弯矩与剪力的相对比值，因此称MVh0为广义剪跨比，当梁承受集中荷载时，广义剪跨比MVh0ah0；当梁承受均匀荷载时，广义剪跨比可表达为跨高比lh0的函数。剪跨比的大小对梁的斜截面受

28、剪破坏形态有着极为重要的影响。对于无腹筋梁，通常当1时发生斜压破坏；当13时常发生剪压破坏；当3时常发生斜拉破坏。对于有腹筋梁，剪跨比的大小及箍筋配置数量的多少均对斜截面破坏形态有重要影响，从而使得有腹筋梁的受剪破坏形态与无腹筋梁一样，也有斜压破坏、剪压破坏和斜拉破坏三种。5.2 钢筋混凝土梁在其剪力和弯矩共同作用的剪弯区段内，将发生斜裂缝。在剪弯区段内，由于截面上同时作用有弯矩M和剪力V，在梁的下部剪拉区，因弯矩产生的拉应力和因剪力产生的剪应力形成了斜向的主拉应力，当混凝土的抗拉强度不足时，则开裂，并逐渐形成与主拉应力相垂直的斜向裂缝。5.3 斜裂缝主要有两种类型：腹剪斜裂缝和弯剪斜裂缝。腹

29、剪斜裂缝是沿主压应力迹线产生于梁腹部的斜裂缝，这种裂缝中间宽两头细，呈枣核形，常见于薄腹梁中。而在剪弯区段截面的下边缘，由较短的垂直裂缝延伸并向集中荷载作用点发展的斜裂缝，称为剪弯斜裂缝，这种裂缝上细下宽，是最常见的。5.4 梁斜截面受剪破坏主要有三种形态：斜压破坏、剪压破坏和斜拉破坏。斜压破坏的特征是，混凝土被腹剪斜裂缝分割成若干个斜向短柱而压坏，破坏是突然发生的。剪压破坏的特征通常是，在剪弯区段的受拉区边缘先出现一些垂直裂缝，它们沿竖向延伸一小段长度后，就斜向延伸形成一些斜裂缝，而后又产生一条贯穿的较宽的主要斜裂缝，称为临界斜裂缝，临界斜裂缝出现后迅速延伸，使斜截面剪压区的高度缩小，最后导

30、致剪压区的混凝土破坏，使斜截面丧失承载力。斜拉破坏的特征是当垂直裂缝一出现，就迅速向受压区斜向伸展，斜截面承载力随之丧失，破坏荷载与出现斜裂缝时的荷载很接近，破坏过程急骤，破坏前梁变形亦小，具有很明显的脆性。5.5 简支梁斜截面受剪机理的力学模型主要有三种。第一种是带拉杆的梳形拱模型，适用于无腹筋梁，这种力学模型把梁的下部看成是被斜裂缝和垂直裂缝分割成一个个具有自由端的梳状齿，梁的上部与纵向受拉钢筋则形成带有拉杆的变截面两铰拱。第二种是拱形桁架模型，适用于有腹筋梁，这种力学模型把开裂后的有腹筋梁看作为拱形桁架，其中拱体是上弦杆，裂缝间的齿块是受压的斜腹杆，箍筋则是受拉腹杆。第三种是桁架模型，也

31、适用于有腹筋梁，这种力学模型把有斜裂缝的钢筋混凝土梁比拟为一个铰接桁架，压区混凝土为上弦杆，受拉纵筋为下弦杆，腹筋为竖向拉杆，斜裂缝间的混凝土则为斜压杆。后两种力学模型与第一种力学模型的主要区别在于：1)考虑了箍筋的受拉作用；2)考虑了斜裂缝间混凝土的受压作用。5.6 影响斜截面受剪性能的主要因素有：1)剪跨比；2)混凝土强度；3)箍筋配箍率；4)纵筋配筋率；5)斜截面上的骨料咬合力；6)截面尺寸和形状。5.7 梁的斜压和斜拉破坏在工程设计时都应设法避免。为避免发生斜压破坏，设计时，箍筋的用量不能太多，也就是必须对构件的截面尺寸加以验算，控制截面尺寸不能太小。为避免发生斜拉破坏，设计时，对有腹

32、筋梁，箍筋的用量不能太少，即箍筋的配箍率必须不小于规定的最小配箍率；对无腹筋板，则必须用专门公式加以验算。5.8 (1) 在均匀荷载作用下(即包括作用有多种荷载，但其中集中荷载对支座截面或节点边缘所产生的剪力值小于总剪力值的75的情况)，矩形、T形和I形截面的简支梁的斜截面受剪承载力的计算公式为：式中 Vcs构件斜截面上混凝土和箍筋的受剪承载力设计值，VcsVcVs；Vsb与斜裂缝相交的弯起钢筋的受剪承载力设计值；ft混凝土轴心抗拉强度设计值；fyv箍筋抗拉强度设计值；fy弯起钢筋的抗拉强度设计值；Asv配置在同一截面内的各肢箍筋的全部截面面积，AsvnAsv1，其中n为在同一截面内的箍筋肢数

33、，Asv1为单肢箍筋的截面面积；s沿构件长度方向的箍筋间距；Asb与斜裂缝相交的配置在同一弯起平面内的弯起钢筋截面面积；弯起钢筋与构件纵向轴线的夹角；b矩形截面的宽度，T形或I形截面的腹板宽度；h0构件截面的有效高度。(2) 在集中荷载作用下(即包括作用有各种荷载，且集中荷载对支座截面或节点边缘所产生的剪力值占总剪力值的75以上的情况)，矩形、T形和I形截面的独立简支梁的截面受剪承载力的计算公式为：式中 计算剪跨比，可取ah0，a为集中荷载作用点至支座截面或节点边缘的距离，当1.5时，取1.5；当3时，取3。5.9 连续梁与简支梁的区别在于，前者在支座截面附近有负弯矩，在梁的剪跨段中有反弯点，

34、因此连续梁斜截面的破坏形态受弯矩比的影响很大。对于受集中荷载的连续梁，在弯矩和剪力的作用下，由于剪跨段内存在有正负两向弯矩，因而会出现两条临界斜裂缝。并且在沿纵筋水平位置混凝土上会出现一些断断续续的粘结裂缝。临近破坏时，上下粘结裂缝分别穿过反弯点向压区延伸，使原先受压纵筋变成受拉，造成在两条临界斜裂缝之间的纵筋都处于受拉状态，梁截面只剩中间部分承受压力和剪力，这就相应提高了截面的压应力和剪应力，降低了连续梁的受剪承载力，因而，与相同广义剪跨比的简支梁相比，其受剪能力要低。对于受均布荷载的连续梁，当弯矩比1.0时，临界斜裂缝将出现于跨中正弯矩区段内，连续梁的抗剪能力随的加大而提高；当1.0时，临

35、界斜裂缝的位置将移到跨中负弯矩区内，连续梁的抗剪能力随的加大而降低。另外，由于梁顶的均布荷载对混凝土保护层起着侧向约束作用，因而，负弯矩区段内不会有严重的粘结裂缝，即使在正弯矩区段内存在有粘结破坏，但也不严重。试验表明，均布荷载作用下连续梁的受剪承载力不低于相同条件下的简支梁的受剪承载力。由于连续梁的受剪承载力与相同条件下的简支梁相比，仅在受集中荷载时偏低于简支梁，而在受均布荷载时承载力是相当的。不过，在集中荷载时，连续梁与简支梁的这种对比，用的是广义剪跨比，如果改用计算剪跨比来对比，由于连续梁的计算剪跨比大于广义剪跨比，连续梁的受剪承载力将反而略高于同跨度的简支梁的受剪承载力。据此，为了简化

36、计算，连续梁可以采用于简支梁相同的受剪承载力计算公式，但式中的应为计算剪跨比，而使用条件及其他的截面限制条件和最小配箍率等均与简支梁相同。5.10 计算梁斜截面受剪承载力时应选取以下计算截面：1)支座边缘处斜截面；2)弯起钢筋弯起点处的斜截面；3)箍筋数量和间距改变处的斜截面；4)腹板宽度改变处的斜截面。5.11 由钢筋和混凝土共同作用，对梁各个正截面产生的受弯承载力设计值Mu所绘制的图形，称为材料抵抗弯矩图MR。以确定纵筋的弯起点来绘制MR图为例，首先绘制出梁在荷载作用下的M图和矩形MR图，将每根纵筋所能抵抗的弯矩MRi用水平线示于MR图上，并将用于弯起的纵筋画在MR图的外侧，然后，确定每根

37、纵筋的MRi水平线与M图的交点，找到用于弯起的纵筋的充分利用截面和不需要截面，则纵筋的弯起点应在该纵筋充分利用截面以外大于或等于0.5h0处，且必须同时满足在其不需要截面的外侧。该弯起纵筋与梁截面高度中心线的交点及其弯起点分别垂直对应于MR图中的两点，用斜直线连接这两点，这样绘制而成的MR图，能完全包住M图，这样既能保证梁的正截面和斜截面的受弯承载力不致于破坏，又能将部分纵筋弯起，利用其受剪，达到经济的效果。同理，也可以利用MR图来确定纵筋的截断点。因此，绘制材料抵抗弯矩图MR的目的是为了确定梁内每根纵向受力钢筋的充分利用截面和不需要截面，从而确定它们的弯起点和截断点。5.12 为了保证梁的斜

38、截面受弯承载力，纵筋的弯起、锚固、截断以及箍筋的间距应满足以下构造要求：1)纵筋的弯起点应在该钢筋充分利用截面以外大于或等于0.5h0处，弯终点到支座边或到前一排弯起钢筋弯起点之间的距离，都不应大于箍筋的最大间距。2)钢筋混凝土简支端的下部纵向受拉钢筋伸入支座范围内的锚固长度las应符合以下条件：当V0.7ftbh0时，las5d；当V0.7ftbh0时，带肋钢筋las12d，光面钢筋las15d，d为锚固钢筋直径。如las不能符合上述规定时，应采取有效的附加锚固措施来加强纵向钢筋的端部。3)梁支座截面负弯矩区段内的纵向受拉钢筋在截断时必须符合以下规定：当V0.7ftbh0时，应在该钢筋的不需

39、要截面以外不小于20d处截断，且从该钢筋的充分利用截面伸出的长度不应小于1.2la；当V0.7ftbh0时，应在该钢筋的不需要截面以外不小于h0且不小于20d处截断，且从该钢筋的充分利用截面伸出的长度不应小于1.2lah0；当按上述规定的截断点仍位于负弯矩受拉区内，则应在该钢筋的不需要截面以外不小于1.3h0且不小于20d处截断，且从该钢筋的充分利用截面伸出的长度不应小于1.2la1.7h0。4)箍筋的间距除按计算要求确定外，其最大间距应满足规范规定要求。箍筋的间距在绑扎骨架中不应大于15d，同时不应大于400mm。当梁中绑扎骨架内纵向钢筋为非焊接搭接时，在搭接长度内，箍筋的间距应符合以下规定

40、：受拉时，间距不应大于5d，且不应大于100mm；受压时，间距不应大于10d，且不应大于200mm，d为搭接箍筋中的最小直径。采用机械锚固措施时，箍筋的间距不应大于纵向箍筋直径的5倍。第6章 受压构件的截面承载力思 考 题6.1 轴心受压普通箍筋短柱的破坏形态是随着荷载的增加，柱中开始出现微细裂缝，在临近破坏荷载时，柱四周出现明显的纵向裂缝，箍筋间的纵筋发生压屈，向外凸出，混凝土被压碎，柱子即告破坏。而长柱破坏时，首先在凹侧出现纵向裂缝，随后混凝土被压碎，纵筋被压屈向外凸出；凸侧混凝土出现垂直于纵轴方向的横向裂缝，侧向挠度急剧增大，柱子破坏。混凝土结构设计规范采用稳定系数来表示长柱承载力的降低

41、程度，即，和分别为长柱和短柱的承载力。根据试验结果及数理统计可得的经验计算公式：当l0b834时，1.1770.021l0b；当l0b3550时，0.870.012l0b。混凝土结构设计规范中，对于长细比l0b较大的构件，考虑到荷载初始偏心和长期荷载作用对构件承载力的不利影响较大，的取值比按经验公式所得到的值还要降低一些，以保证安全。对于长细比l0b小于20的构件，考虑到过去使用经验，的取值略微抬高一些，以使计算用钢量不致增加过多。6.2 轴心受压普通箍筋柱的正截面受压承载力计算公式为： （1）轴心受压螺旋箍筋柱的正截面受压承载力计算公式为： （2）公式（2）中考虑了螺旋箍筋对柱的受压承载力的

42、有利影响，并引入螺旋箍筋对混凝土约束的折减系数。在应用公式（2）计算螺旋箍筋柱的受压承载力时，要注意以下问题：1）按式（2）计算所得的构件承载力不应比按式（1）算得的大50；2）凡属下列情况之一者，均不考虑螺旋箍筋的影响而按式（1）计算构件的承载力：a.当l0d12时；b.当按式（2）算得的受压承载力小于按式（1）算得的受压承载力时；c.当螺旋箍筋的换算截面面积Asso小于纵筋全部截面面积的25时。6.3 钢筋混凝土偏心受压短柱的破坏形态有受拉破坏和受压破坏两种情况。受拉破坏形态又称大偏心受压破坏，它发生于轴向力N的相对偏心距较大，且受拉钢筋配置得不太多时。随着荷载的增加，首先在受拉区产生横向

43、裂缝；荷载再增加，拉区的裂缝随之不断地开裂，在破坏前主裂缝逐渐明显，受拉钢筋的应力达到屈服强度，进入流幅阶段，受拉变形的发展大于受压变形，中和轴上升，使混凝土压区高度迅速减小，最后压区边缘混凝土达到极限压应变值，出现纵向裂缝而混凝土被压碎，构件即告破坏，破坏时压区的纵筋也能达到受压屈服强度，这种破坏属于延性破坏类型，其特点是受拉钢筋先达到屈服强度，导致压区混凝土压碎。受压破坏形态又称小偏心受压破坏，截面破坏是从受压区开始的，发生于轴向压力的相对偏心距较小或偏心距虽然较大，但配置了较多的受拉钢筋的情况，此时构件截面全部受压或大部分受压。破坏时，受压应力较大一侧的混凝土被压碎，达到极限应变值，同侧

44、受压钢筋的应力也达到抗压屈服强度，而远测钢筋可能受拉可能受压，但都达不到屈服。破坏时无明显预兆，压碎区段较大，混凝土强度越高，破坏越带突然性，这种破坏属于脆性破坏类型，其特点是混凝土先被压碎，远测钢筋可能受拉也可能受压，但都不屈服。偏心受压构件按受力情况可分为单向偏心受压构件和双向偏心受压构件；按破坏形态可分为大偏心受压构件和小偏心受压构件；按长细比可分为短柱、长柱和细长柱。6.4 偏心受压长柱的正截面受压破坏有两种形态，当柱长细比很大时，构件的破坏不是由于材料引起的，而是由于构件纵向弯曲失去平衡引起的，称为“失稳破坏”，它不同于短柱所发生的“材料破坏”；当柱长细比在一定范围内时，虽然在承受偏

45、心受压荷载后，偏心距由ei增加到eif，使柱的承载能力比同样截面的短柱减小，但就其破坏本质来讲，与短柱破坏相同，均属于“材料破坏”，即为截面材料强度耗尽的破坏。轴心受压长柱所承受的轴向压力N与其纵向弯曲后产生的侧向最大挠度值f的乘积就是偏心受压长柱由纵向弯曲引起的最大的二阶弯矩，简称二阶弯矩。6.5 偏心受压构件的偏心距增大系数的推导如下：首先，对于两端铰接柱的侧向挠度曲线可近似假定符合正弦曲线，由此推得侧向挠度y与截面曲率的关系式。接着，由平截面假定可得曲率的计算式，将界限破坏时混凝土和钢筋的应变值打入此式即为界限破坏时的曲率。然后，将界限破坏时的曲率代入侧向挠度公式中得到界限破坏时柱中点的

46、最大侧向挠度值f。最后，引进两个截面曲率的修正系数和，以考虑偏心距和长细比对截面曲率的修正，依据关系式：1fei，将界限破坏时的最大侧向挠度f及和代入，并取h1.1h0，即推得的计算公式如下：6.6 大、小偏心受压破坏的界限破坏形态即称为“界限破坏”，其主要特征是：受拉纵筋应力达到屈服强度的同时，受压区边缘混凝土达到了极限压应变。相应于界限破坏形态的相对受压区高度设为，则当时属大偏心受压破坏形态，当时属小偏心受压破坏形态。1fcNu6.7 大偏心受压破坏的截面等效计算图形如图10所示。则矩形截面大偏心受压构件正截面的受压承载力计算公式如下：fyAs1fcbxexfyAs式中 Nu受压承载力设计

47、值；图10混凝土受压区等效矩形应力图形系数；e轴向力作用点至受拉钢筋As合力点之间的距离；eeih/2as，eie0+ea偏心距增大系数，ei初始偏心距；ea附加偏心距，取偏心方向截面尺寸的1/30和20mm中的较大值；x受压区计算高度。适用条件为：1）xxb；2）x2。式中xb为界限破坏时的受压区 计算高度，xbh0。1fc1fc6.8 小偏心受压破坏的截面等效计算图形如图11所示。xsAs1fcbxfyAseNuesAs1fcbxfyAsNuee图11则矩形截面小偏心受压构件正截面的受压承载力计算公式如下：或 式中 x受压区混计算高度，当xh，在计算时，取xh；钢筋As的应力值，可近似取：，要求满足：；、分别为相对受压区计算高度和界限相对受压区计算高度；e、分别为轴向力作用点至受拉钢筋As合力点和受压钢筋合力点之间的距离；，另外，为了避免发生“反向破坏”，混凝土结构设计规范规定，对于小偏心受压构件除按以上公式计算外，还应满足下列条件：式中 钢筋合力点至离纵向力较远一侧边缘的距离，即has。6.9 （1）不对称配筋矩形截面偏心受压构件截面设计：类型一 已知：bh， fc，fy，l0/h，N，M，求As及。1） 计算ei和 2） 初步判别构件的偏心类型当时，先按大偏心受压情况计算；
