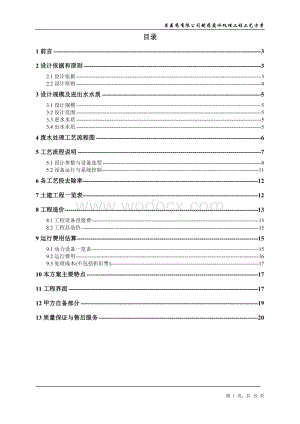

1、某医药有限公司制药废水处理工程工艺方案目录1前言32设计依据和原则32.1设计依据32.2设计原则43设计规模及进出水水质53.1设计规模53.2设计范围53.3进水水质53.4出水水质54废水处理工艺流程图65工艺流程说明75.1设计参数与设备选型85.2设备运行与系统控制116各工艺段去除率127土建工程一览表128工程造价138.1工程设备直接费138.2工程总造价159运行费用估算159.1动力设备一览表159.2运行费用169.3处理成本(不包括折旧费)1710本方案主要特点1711工程界面1712甲方自备部分1913质量保证与售后服务201前言该企业是专业生产恩诺沙星、环丙沙星等原

2、料药的制药公司。由于药品种类繁多，在药物生产过程中，需使用多种原料，生产工艺又较复杂，因而废水组成也十分复杂，原水有机物浓度较高，CODcr高达15000mg/L，严重超过国家排放标准。我公司的工程技术人员通过对该医药废水的了解分析，认真查阅国内外此类废水的治理方法，对比国内先进的治理技术，结合我们处理该类废水的环保治理经验，并充分利用本公司先进的水处理技术，拟定了一套完整的废水处理方案。该套方案充分利用设备室的空间要求，精心布置，使废水处理设施既操作方便、美观大方，又能满足工艺的要求。方案在编制设计过程中，得到了建设单位的积极配合，在此表示衷心的感谢！方案的不足之处敬请各位专家和领导指正。2

3、设计依据和原则2.1设计依据l 国家现行的建设项目环境保护设计规定。l 国内外有关制药废水治理的技术资料。l 业主提供的基础资料。l 制药废水治理的工程经验和技术。l 设计技术规范与标准。该废水处理项目的设计、施工与安装严格执行国家的专业技术规范与标准，其主要规范与标准如下：l 室外排水设计规范（GBJ141996）l 给水排水工程结构设计规范（GBJ6984）l 建筑给水排水设计规范（GBJ1588）l 水处理设备制造技术条件（JB2932-86）l 电气装置施工及验收规范（GBJ23282）l 电力建设施工及验收设计规范（DLJ58-81）l 焊接标准（GB985-80）l 环境噪声标准（

4、GB5096-93）l 低压电气设备控制（GB/T4720-1984）l 水处理设备油漆、包装技术条件（ZBJ98003-87）l 机械设备安装工程施工及验收规范（GBJ23175）l 现场设备、工业管道焊接工程施工及验收规范（GBJ23682）l 污水综合排放标准（GB8978-1996）表四中的一级标准l 建设项目环境保护管理条例（国务院令第253号，1998.11.29）2.2设计原则l 采用物化厌氧生化好氧生化膜处理四级处理工艺，经处理后各项考察指标均可达到排放标准；l 采用SBR法作为制药废水处理工程中的传统工艺，能保证处理效果并可降低运行费用。厌氧生化在中温条件下，COD去除率可达

5、60-70，可减轻后续好氧生化的处理负荷；SBR所产生的部分污泥回流入厌氧生化处理，又可减轻污泥处理的负荷，部分剩余污泥排入污泥浓缩池。l 采用构筑物组合化，减少占地面积。l 采用液位自控等措施，方便操作管理。3设计规模及进出水水质3.1设计规模废水水量400m3/d；每天运行20小时，则设计处理能力20m3/h.3.2设计范围按照建设单位的委托，本工程范围包括废水处理站(按业主提供的工艺流程)的废水处理工艺设计、电控系统设计、非标设备设计、设备制造、设备采购、安装施工及工程的调试，不包括土建结构设计、施工及防腐工程的施工。3.3进水水质 根据业主提供的相关资料，现有废水水水质参数具体如下：表

6、 原水水质指标废水类型废水水量（m3/d）废水水质COD（mg/L）BOD（mg/L）PH生产废水（含生活废水）4001500030003.4出水水质 处理后出水水质指标达到污水综合排放标准（GB8978-1996）表4中一级标准，主要指标详见下表：表 出水水质指标项目PHCODcr（mg/L）BOD5（mg/L）SS（mg/L）排放标准6-9100 30 70 生产废水4废水处理工艺流程图格栅400m3/d隔油池调节池二氧化氯氧化池PAMFeSO4反应池NaOH沉淀池生活污水UASB厌氧池SBR池风机中间水池泵RO膜处理剩余污泥达标排放或回用污泥浓缩池滤液厢式压滤机5工艺流程说明l 生产废水

7、首先进入隔油池，除去废水中不溶于水的有机物，然后进入调节池。在前段设人工清渣格栅，截留大块污染物与SS，保证水泵及管路系统的正常工作。格栅斜放在污水流经的管渠上，位于抽水泵之前。调节池用于调节废水的水质和水量以便后续生物处理设备正常工作，保证稳定而高效的处理效果。池底设穿孔管鼓风曝气，气水比为3：1（可视需要加以调节），起混合匀质作用。出水通过液位控制离心泵提升至二氧化氯氧化池，高位启动，低位停止，超高、超低位报警。l 二氧化氯氧化池由二氧化氯发生器和氧化池组成。利用二氧化氯的强氧化性破坏有机物中的不饱和键。出水自流入反应池。l 在反应池内投加混凝剂硫酸亚铁、氢氧化钠、石灰乳和PAM，采用搅拌

8、机搅拌，池内设PH在线监控系统，控制PH在7.5-8.5，出水自流入沉淀池。在沉淀池进行固液分离，污泥流入污泥浓缩池，上清液自流入厌氧生物反应池（UASB）。 l 利用厌氧微生物的生物化学作用将部分有机物转变为CH4和CO2等气体，提高废水可生化性，减少后续单元构筑物处理难度。为了增加废水的可生化性，将生活废水泵入UASB厌氧反应器，控制溶解氧0.2mg/L，厌氧出水自流入沉淀池，沉淀污泥部分回流至厌氧池，剩余部分回流污泥浓缩池。沉淀池出水自流入SBR池。l 利用好氧微生物的生物化学作用进一步将废水中的有机物降解，池内设微孔曝气。控制溶解氧24mg/L，停留时间为3天。曝气与不曝气的时间为9小

9、时：3小时。SBR池为2座，出水自流入中间水池，剩余部分回流污泥浓缩池。l 中间水池出水由泵泵入RO反渗透系统。l RO反渗透系统工艺流程为：中间水池沙碳过滤器精滤超滤（UF）反渗透（RO）l 反渗透出水可回用或达标排放，浓水回流至SBR池。l 在浓缩池中通过微生物的内源呼吸作用实现污泥的稳定化，减小污泥的体积（减小7080%）、降低污泥的挥发水分含量，使污泥不发生腐化而有利于污泥的最终处置和污泥的利用。物化污泥和生物剩余污泥经污泥浓缩池浓缩后，通过气动隔膜泵送入压滤机脱水。滤液回流调节池，泥饼外运处置。5.1设计参数与设备选型l 隔油池采用钢筋混凝土结构地下式长方形池一座，内分三格。停留时间

10、1.5h，则有效容积30m3，外形尺寸L*B*H=8000*1500*3000(mm)，出水自流入调节池。在前段设人工清渣格栅，截留大块污染物。l 调节池采用钢筋混凝土结构地下式长方形池一座，停留时间10h，则有效容积200m3，外形尺寸L*B*H=15000*5000*3000(mm)，出水用泵提升至氧化池。提升泵：选用50-100（I）型卧式离心泵二台（一用一备），性能：Q=25m3/h、H=13.6、n=2900r/min、N=3kw.鼓风机：选用LT150型罗茨鼓风机二台（一用一备），Q=14.82m3/min、n=2950r/min、N=22KW。液位计：选用Key-10型液位计2套

11、。l 氧化池氧化池采用钢筋混凝土结构地上式方形池一座，停留时间1h，则有效容积为20 m3，外形尺寸L*B*H=2000*3000*4000 (mm)，选用HL5000型二氧化氯发生器一台。出水流入反应池。l 反应池采用钢筋混凝土结构地上式方形池一座，停留时间0.5h，则有效容积为10 m3，外形尺寸L*B*H=2000*3000*4000 (mm)，出水流入沉淀池。PH计：选用GPP-02型PH计一套。混凝剂：投加硫酸亚铁、氢氧化钠、石灰乳和PAM。搅拌机：选用XLD2.2型搅拌机三台，n=50r/min。加药泵：选取20CQ-12，共四台；Q：50 L/min；l 沉淀池反应池出水自流入沉

12、淀池。在沉淀池进行固液分离，污泥流入污泥浓缩池，上清液自流入厌氧生物反应池（UASB）。采用钢筋混凝土结构地上式，斜管沉淀，表面负荷1.5，则有效容积为100 m3，外形尺寸L*B*H=10000*3000*4000(mm)。斜管面积30m2。l 污泥浓缩池采用钢筋混凝土结构半地下式长方形池，内分两格；外形尺寸L*B*H=6000*8000*3000(mm)污泥泵选用65SGP30-15型管道泵6台，性能：Q=30m3/h、H=15h、n=2800r/min、N=2.2kw.l UASB厌氧反应池采用钢筋混凝土结构半地下式长方形池一座，将沉淀池出水由泵打入UASB厌氧反应器，控制溶解氧0.2m

13、g/L，停留时间48小时，厌氧出水自流入SBR池。外形尺寸L*B*H=15000*10000*6000(mm)*1座提升泵：选用50-100（I）型卧式离心泵二台（一用一备），性能：Q=25m3/h、H=13.6、n=2900r/min、N=3kw.l SBR池采用钢筋混凝土结构半地下式长方形池一座，微孔曝气，气水比30：1，停留时3天，则有效容积为1200m3，外形尺寸L*B*H=20000*12000*5000(m)*2座，出水自流入接触氧化池。鼓风机：选用LY-150型罗茨鼓风机2台（一用一备）参数：Q=13.82m3/min、n=2950r/min、N=22.0 kw。l 中间水池采用

14、钢筋混凝土结构辐流式方形池一座，外形尺寸1000050005000（mm）。l RO反渗透系统采用超滤（UF）+反渗透（RO），设计进水量40 m3/h，出水量20 m3/h30%进SBR池 10%进SBR池 90%进RO 中间水池沙碳过滤器精滤超滤（UF）反渗透（RO）70%回用或排放l 污泥脱水间厢式压滤机1台，板框面积60m2。空压机1台，7.5 kw配气动隔膜泵2台，QBY-65；Q=24m3/h外形尺寸L*B*H=7000*6000*4000(m)l 储药间外形尺寸L*B*H=6000*6000*4000(m)l 加药系统加药箱：PT-1000L，共6套；PE材质；制药箱：MC1-1

15、000L，共6套；搅拌机：选用JBJ-0.55型A3搅拌机3台，n=50 r/min。5.2设备运行与系统控制5.2.1设备的运行本设备是以生物处理为主体的处理方法，因而其运行包括两个阶段：第一阶段是正式投入使用前的调试和活性污泥的培养阶段；第二阶段是系统的投产运行。调试期间除检查整个系统的运行情况（包括各配设备是否正确安装和连接，主体设备是否符合质量要求等），主要的工作是进行活性污泥的培养。活性污泥的培养可采用连续培养的方式进行，也可采用间歇培养的方式进行。据我们的实际操作和运行经验，建议用户采用以小水量（原污水）连续培养的方式为佳，一般一至两周即可完成活性污泥的培养工作。在活性污泥的培养过

16、程中，需十分注意C：N：P营养比例关系，营养比例适宜则可缩短活性污泥培养所需要的时间。活性污泥的培养工作结束后，即可转入正式运转阶段。在正式运转阶段，由于采用全人工控制的方式进行运行，因而基本上不需要人工管理，只需要定期对处理后排放水进行取样和分析测定，同时检查人工控制系统及有关设备的运行是否正常即可。5.2.2系统的控制在调试阶段，设备的控制以手动控制为主以利进行及时和必要的调节：在投入正常的运转后，将控制系统切换到全人工控制位置即可。有关控制系统的工作原理如下：l 提升泵的控制，采用液位控制器与时间继电器共同工作的方式进行控制。时间继电器控制水泵的人工切换（8小时切换一次），水位控制器控制

17、高水位开，低水位停，设置手动和人工控制装置，两台水泵互锁。l 风机的人工控制，采用继电器控制，每4小时切换一次，手动和全人工可自由切换。l 所有电磁阀都可以进行手动和全人工的切换。6各工艺段去除率表 制药废水各级处理预计去除率序号处理级别COD（mg/L）去除率BOD5（mg/L）去除率PH1.原水1500030002.调节池出水1500030008-93.二氧化氯氧化池出水7500501500507-84.UASB出水375050750506-75.SBR池出水3759037.5957-86.RO膜处理出水37.5903.75907-87土建工程一览表表 土建工程一览表序号名称规格尺寸(mm

18、)数量备注1.隔油池8000*1500*30001座钢筋混凝土2.调节池15000*5000*30001座钢筋混凝土3.氧化池2000*3000*40001座钢筋混凝土4.反应池2000*3000*40001座钢筋混凝土5.沉淀池10000*3000*40001座钢筋混凝土6.污泥浓缩池6000*8000*30001座钢筋混凝土7.UASB厌氧反应池15000*10000*60001座钢筋混凝土8.SBR池20000*12000*50002座钢筋混凝土9.中间水池10000500050001座钢筋混凝土10.RO车间15000*10000*50001座简易钢结构11.污泥脱水间7000*600

19、0*40001座砖混12.储药间6000*6000*40001座砖混13.设备用房13000*110001座简易钢结构14.设备基础、管沟等1组8工程造价8.1工程设备直接费表 工程设备直接费序 号名称及规格型号单位数量单价（元）金额（元）备注一、土建工程费用（不包括基础处理费用）（一）构筑物1隔油池m33640014400钢混2调节池m322540090000钢混3氧化池m3244009600钢混4反应池m3244009600钢混5沉淀池m312040048000钢混6污泥浓缩池m314440057600钢混7UASB厌氧反应池m3900400360000钢混8SBR池m3240040096

20、0000钢混9中间水池m3250400100000钢混10RO车间m3750400300000钢混11污泥脱水间m316840067200钢混12储药间m314440057600砖混13设备用房m314340057200砖混14设备基础、管沟等m310030030000砖混小 计2161200（二）其他土建费15土方（开挖、运输、回填）m32000357000016水泥地面m 23004012000小 计82000土建工程总造价：2243200二、设备材料费用（一）设备及成套设备类序号名称及规格型号单位数量单价（元）金额（元）备注17人工格栅（粗格栅）台 238007600维新18加药箱（10

21、00L） 制药箱（1000L）台12220026400南海19厢式脱水机台17000070000苏堤20加药泵 20CQ-12台4700028000上海21砂碳过滤器套16800068000维新22超滤成套设备套1250000250000海德能23反渗透成套设备套1590000590000海德能24二氧化氯发生器套1210000210000上海25滗水器套2126000252000维新小 计1502000（二）污水泵、风机和鼓风机类序号名称及规格型号单位数量单价（元）金额（元）备注24ISWH型提升泵50-100（I）台4700028000鸿龙25污泥回流泵WQX15-15台265001300

22、0鸿龙26污泥输送泵65SGP30-15台6650039000合资27搅拌机XLD2.2台3370011100永嘉28搅拌机JBJ-0.55台3370011100永嘉29LY-150型罗茨鼓风机台24700094000台湾30气动隔膜泵QBY-65台21200024000鸿龙31空压机P-7.5台11100011000鸿龙小 计231200（三），气动阀、仪器仪表、流量计类序号名称及规格型号单位数量单价（元）金额（元）备注32PH计套161006100台湾33明渠流量计套12200022000精而信34标准排放槽套131003100当地35Key-10液位计套27001400当地36电磁流量计

23、套2560011200振兴37曝气器个1000200200000中兴38斜管填料m 23080024000中兴39斜管支架m 2301805400当地小 计273200（四）管道、管件及管道支架类40管网 阀门批138000038000041平台、栏杆及管支架吨12600072000当地42五金杂件 阀门批18100081000当地小 计533000（五）电气控制系统43电线电缆批1118000118000上海44低压配电柜套22750055000正泰45动力操作箱套2780015600正泰46接地系统套1700700正泰47照明灯具套6100600东莞小 计189900（六）其它48菌泥T8

24、050040000东莞小 计40000设备材料总造价：2769300三、工程间接费用49设计费（一二）315037550安装费（二）822154451调试费（二）513846552管理费（二）4110772小 计621156四、总计53总 计：一二三56336568.2工程总造价工程总造价大写：人民币 伍佰陆拾叁万叁仟陆佰 元整（ 563.36万元，RMB）注：该价为税前价。9运行费用估算9.1动力设备一览表表 动力设备一览表序号名 称型 号单位数量功 率（KW）备 注单台合计常用1.提升泵ISWH型50-100（I）台4312.061用1备2.污泥回流泵WQX15-15型台22.24.42.

25、21用1备3.污泥输送泵65SGP30-15台62.213.213.2间歇用4.搅拌机XLD2.2台32.26.66.65.搅拌机JBJ-0.55台30.551.651.656.罗茨鼓风机LY-150台22244221用1备7.空压机P-7.57.5kw台17.57.57.5间歇用8.超滤系统高压泵159.反渗透系统高压泵3010.运行功率849.2运行费用9.2.1电费合计84*20*0.8=1344元，电价按0.8元/度计，则日耗电费为1344元；9.2.2药剂费氢氧化钠、石灰乳、硫酸、混凝剂（FeSO4、PAM）等药剂，平均按1.0元/吨水计，则日耗药剂费为400元；9.2.3人工费采用

26、两班制，每班2人，共需4人；人均工资以2000元/月计，则每天人工管理费为270元。9.3处理成本(不包括折旧费)（1344+400+270）/400=5.04元/吨10本方案主要特点l 采用A/O法生化处理工艺，可以确保达标排放。l 生化处理构筑物分隔为二组并联运行，当其中有一组中某个构筑物要检修时，可以保证另一组正常运行。l 采用上流式厌氧生化法与好氧生化法节能工艺，厌氧与好氧生化产生的剩余活性污泥回流入相应构筑物再处理，既可降低能耗，又可节省污泥处理的费用。l 采用运行人工化控制，如水泵液位自控，鼓风机人工切换，沉淀池、二沉池定时人工排放等措施后，既能保持正常运行，又可节省操作管理人工费

27、用。11工程界面表 工程界面说明（此内容为暂定，双方协商后细节可以修改）序号内容甲方乙方备注一临时措施1临时工作用地提供V2临时工作室V3施工电源V线路由乙方自接4施工安全措施V二土木工程1土木槽体及设备基础V2土木槽体FRP池体防腐V3控制室及机房V土建部分由甲方自行完成，内部设备由乙方完成4操作室门、风机房铁门V5栏杆及爬梯V6预埋件及穿墙套管V三机械工程1装箱搬运V2设备制作、安装、组合V3油漆V4操作台、设备架台V四配管工程1处理站内所有配管及相关配件V2原废水至调节池V3压缩空气至废水处理站V4流量计出口到市政管网V5污水站内的自来水水源V五电气及仪表工程1电源至动力盘或操作控制盘V

28、2所有处理站内电气及仪表工程V3屋内日光灯照明，屋外路灯照明V4操作室设置插座V6所有处理站内电器及仪表预埋管V六试车及教育训练1试运转及教育训练V甲方需及时派人参与调试及培训2试车水电及药品提供V3水质功能检测V采样须会同乙方工地代表4处理站区之消防系统V八申请相关建筑及环保证件V九细部设计及绘制施工图V十保证出水水质符合设计标准V注： “V”代表负责方，甲方为业主，乙方为某环保工程公司。12甲方自备部分l 各路废水分别引入相应调节池；l 排放水自排放池接至排放口；l 进入我方设备前面部分土建、工艺、设备、电控及管道设计施工；l 与我司设备相关的土建施工及防腐工程施工；l 一次侧电源接至控制

29、箱；l 自来水接至废水处理区域；l 施工时提供水、电等配套设施；l 调试期间的药剂、操作人员等。13质量保证与售后服务某环保工程公司本着“技术第一、服务第一、信誉第一”的宗旨，向用户承诺：我公司从设计、施工、设备制造、安装、调试、培训、配合验收一条龙服务，工程质量达到优良，设备制造符合国家标准，标准设备选用质量可靠的产品。经本公司设计和生产的污水处理设备，出水保证达到要求。工程在一年内发现质量问题由我公司免费负责维修（人为因素除外），长期负责维修，并只收取工本费。与用户建立长期联系和技术交流，以最新的技术服务于用户，提供技术咨询和服务。如发现问题我司工程师在72小时内到达现场解决问题。.忽略此处. 第 19 页，共 19 页
