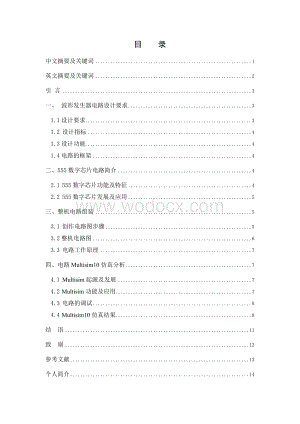

1、内蒙古民族大本科生毕业论文目 录中文摘要及关键词1英文摘要及关键词2引 言3一、波形发生器电路设计要求31.1设计要求31.2 设计指标41.3设计功能41.4电路的框架4二、555数字芯片电路简介42.1 555数字芯片功能及特征42.2 555数字芯片发展及应用5三、整机电路组装53.1 创作电路图步骤53.2整机电路图63.3 电路工作原理7四、电路MULTISIM10仿真分析74.1 Multisim起源及发展74.2 Multisim功能及应用74.3 电路的调试84.4 Multisim10仿真结果8结 语11致 谢12参考文献13个人简介14摘 要论文要求设计一种电路能产生特定波

2、形, 具体利用脉冲数字电路原理设计波形发生器电路。电路的核心器件是555数字芯片,它可以通过与电阻、电容的特殊连接形成多弦振荡器就是波形发生电路。在安装电路与调试前,用数字万用表对电路单元器件进行检测确保各单元器件选用无误，然后完成安装和调试。Multisim10它是一款功能强大的科学设计电路与智能仿真软件。Multisim10它在电子工业和科研院所领域有着广泛的应用,运用此软件对电路进行仿真，得出设计要求波形。关键词：555数字芯片；Multisim10；多弦振荡器； Abstract The thesis requirement is to design a circuit to prod

3、uce a specific waveform, the specific circuit design using digital pulse waveform generator circuit. Heart of the circuit devices are 555 digital chips, it can be with resistors, capacitors, forming a special connection string oscillator is multi-circuit waveform. Before the installation and debuggi

4、ng of the circuit, the circuit with a digital multimeter for testing single components to ensure the correct use of each single component, and then complete the installation and commissioning. Multisim10 It is a powerful and intelligent scientific design circuit simulation software. It Multisim10 an

5、d research institutes in the field of electronic industry has a wide range of applications, the use of this software for circuit simulation, design requirements derived waveform.Keywords: 555 digital chip; Multisim10; more string oscillator朗读显示对应的拉丁字符的拼音字典朗读显示对应的拉丁字符的拼音字典 引 言函数发生器是一种可以同时产生方波、三角波和正弦波

6、的专用集成电路，波形发生器就是其中一种。当调节外部电路参数时，还可以获得占空比可调的矩形波和锯齿波。因此广泛用于仪器仪表中。本次设计采用555数字芯片与电阻电容所组成的函数发生电路，也可产生方波、三角波和正弦波。 对于高精度的复杂波形发生电路,其稳定性问题在系统可靠性中占有很重要的地位。由于制造工艺和使用条件等原因,任何波形发生电路都不可避免地会受到随机扰动因素的影响。在设计电路中的555数字芯片与各元器件参数和其标称值之间也存在随机误差，还有元器件选用不当以至使函数发生器电路无法正常产生波形。为尽可能地消除这种现象,在电子电路的设计过程中应进行各元器件参数分析,以便在设计阶段采取措施加以纠正

7、。而Multisim 10就可以完成这项工作,完全可以在电子电路设计中对设计电路进行全面、系统、精确地分析更重要的是它可以对电路进行精确仿真。将Multisim 10中器件分析技术和方法应用于函数发生器仿真分析中,既解决了建立电路模型的困难,又免去了复杂数学计算及大量的数据处理,可很好地实现电路性能和波形产生设计分析,使函数发生器的设计达到高质量、高可靠性的同时,还有效地降低成本,缩短了开发周期。基于Multisim10的器件分析仿真方法与其他的分析方法相比,其具有更简便、快速和有效的优势。一、 波形发生器电路设计要求1.1设计要求用小规模555数字集成芯片设计一种波形发生器，要求能实现正弦波

8、等多种波形的输出,并且输出波形符合论文设计要求，设计只给出正弦波的仿真图。1.2 设计指标技术指标：1、输出波形工作频率范围可达1KHz且幅值连续可调。2、可以输出方波和三角波以及正弦波。1.3设计功能主要功能：用中小规模集成芯片设计制作产生正弦波等多种波形信号输出的波形发生器。基本知识：数子电子技术、模拟电子技术、555数字芯片原理及功能、电子设计自动化软件Multisim10。1.4电路图框架根据论文设计技术指标的要求，本电路主要由电源指示灯、多谐振荡器、方波输出电路、三角波输出电路、正弦波输出电路等几部分组成。 集 成 部 位 调 频 部 位方 波 三角波 正弦波控制 部位图1 多种波形

9、发生器方框图 Figure 1 Block diagram of a variety of waveforms generator二、555数字芯片电路简介 2.1 555数字芯片功能及特征555数字芯片是一种多用途的数字-模拟混合集成电路,利用它能极方便地构成施密特触、发器单稳态触发器和多弦振荡器。自从Signetics公司于1972年推出这种产品以后,国际上各主要的电子器件公司也相继的生产了各自的555定时器产品。尽管产品型号繁多，但所有双极性产品型号最后的3位数码都是555，所有CMOS产品型号最后的四位都是7555。而且它们的功能和外部引脚的排列完全相同。555数字芯片成本低,性能可靠

10、,只需要外接几个电阻、电容、就能够成多谐振荡器，从而可形成RC积分电路来分别实现方波、三角波和正弦波的输出。555数字芯片还可以构成单稳太触发器、和施密特触发器等脉冲产生与变换电路。2.2 555数字芯片发展及应用555数字芯片电路开始是作定时器应用的，所以叫做555定时器或555时基电路。但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555数字芯片内部有几十个元器件，有分压器、比较器

11、、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体随着电子技术的发展,集成电路芯片在电子设备中的使用越来越广泛,集成电路芯片已经成为现代电子设备中大量使用的电子元器件,由于使用灵活、方便，所以555数字芯片在波形的产生与变换、测量与控制、家用电器、电子玩具等许多领域中都得到了应用正应为如此，本次设计就是运用555数字芯片与电阻、电容链接而成的函数发生电路。三、整机电路组装3.1 创作电路图步骤第一步：把电路图中所需的元器件的参数算出来；第二部：在Multisim10选出元器件；第三步：把所选的元器件修改成设计要求参数；第四步：合理布局各器件摆放位置,使其美观；第

12、五步：把摆放好的元器件，用导线连接起来；第六步：检查导线连接是否有误；第七步：按电路图将电源线、接地线、波形输出线接好；3.2整机电路图图2 整机电路图Machine diagram in Figure 23.3 电路工作原理如图2电路可同时产生方波、三角波、正弦波并输出，该函数信号发生器电路简单、成本低廉、调整方便。555定时器接成多谐振荡器工作形式，C4为定时电容，C4的充电回路是R7R4R8C4；C4的放电回路是C4R8R4555的7脚(放电管)。由于R8+R4R7，所以充电时间常数与放电时间常数近似相等，由555的Out脚输出的是近似对称方波。按图所示元件参数，其频率为1KHZ左右，调

13、节电位器R8可改变振荡器的频率。方波信号经R2、C3积分网络后，输出三角波。三角波再经R1、C1积分网络，输出近似的正弦波。C9是电源滤波电容。发光二极管VD用作电源。 四、电路Multisim10仿真分析4.1 Multisim起源及发展Multisim起源于20世纪80年代的电子仿真软件EWB(Electronics Workbe nch )早期的EWB50是一款界面形象直观、操作方便、分析功能强大、易学易用的EDA软件，随后IIT公司对EWB软件进行较大变动,于2001年推出系列化EDA软件Multisim2001、Ultiboard2001和Commsim2001。其中Multisim

14、2001保留了EWB软件界面直观、操作方便、易学易用的特点,增强了软件的仿真测试和分析功能。2003年8月IIT公司又对Multisim2001进行了较大的改进,升级为Multisim7。2005年，美国国家仪器公司(National Instrument，简称NI)收购了IIT公司。在2007年，推出了Multisiml0版本。4.2 Multisim功能及应用到2l世纪初，加拿大图像交互技术公司公司（简称IIT）在保留原版的基础上，增加EWB更多的功能，并更名为Multisim，也就是Multisim2001版本。“Multi”为“多”的意思，“SIM”是。sirnJar”的缩写，意为模拟

15、，所以Multisim可理解为多功能虚拟仿真。在原有基础上更新或改进了某些功能，具有以下特点：操作界面简洁、友好，用户点击鼠标就可以完成元件的选择、拖动、连线以及查看仿真结果；提供丰富的元件，新增51系列单片机芯片，可基本满足用户需求，如没有用户想要的元件，可利用VHDL、VerilogHDL或SPICE进行扩展新元件；增加了部分3D实物元件和面包板，便于教学使用，给学生更直观的感觉；具有全面的分析工具和虚拟器件，功能强大是其他EDA软件所不能比拟的；支持模拟、数字、模拟数字混合电路与单片机、可编程逻辑器件的仿真突破了原先版本的局限性；与Labview结合，使用户可以根据自己的需求制造虚拟仪器

16、，而且所有的虚拟信号都可以通过计算机输出到实际的硬件电路上，所有硬件电路产生的结果都可以输入到计算机中进行处理和分析。4.3 电路的调试（1）把连接好的电路图检查一遍,看是否有连线错误。（2）把正弦波输出线接在示波器上看是否有波形输出。若无波形输出，检测555芯片是否参数正确。（3）如果示波器仍然没有波形的输出，调节RP改变频率看是否有波形输出。（4）当有波形输出时，调节电位器改变555输出频率，看是否能达到指标。4.4 Multisim10仿真结果 图3 电路仿真图Figure 3 circuit emulation diagram 图4 电路仿真图Amplitude-frequency d

17、iagram in Figure 4 circuit 图5 电路仿真Figure 5 circuit simulation diagram 图6 电路幅频图 Figure 6 circuit amplitude-frequency diagram 经过测试可以得到，论文设计的电路可达以下性能指标：1）正弦波输出频率可达1KHz。2）输出信号频率稳定度优于10。3）输出电压幅度在10K负载电阻上的电压峰-峰值Vopp250mv。4）失真度用示波器观察时无明显失真。综合分析各项指标的测试结果发现，该设计频率可达1KHz，信号稳定度高，失真度好，达到了性能良好的设计要求。 结 语经过几个星期的努力，

18、我完成了论文设计，期间我收获许多，论文设计是理论与实践相结合的。充分的巩固了大学四年来所学的理论知识。从而，增加了我的信心，明确了我今后的努力方向。之前，在学习理论知识时，经常遇到一些问题使自己似懂非懂，通过这几周的毕业设计，在牧老师悉心指导和自己查阅资料学习下，很多问题已经迎刃而解了，而且还学会了许多课本上没有的知识。例如，555数字芯片的引脚功能，平时上课的时候是记住了，下次看就忘了。还有运用Multisim10画电路图时,我以前有些不会的地方！通过这次毕业设计，我都把这些弄明白了。通过自己亲自动手操作绘画电路图，对我影响特别深刻,我想这永远都不会忘记。所以实践的最终目是学好一门知识的有力
