某城市净水处理厂初步设计.doc

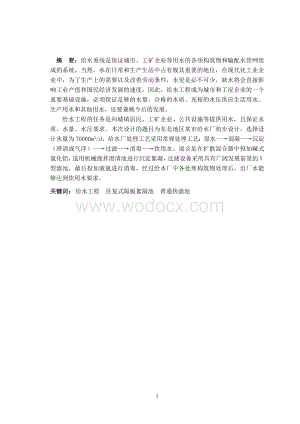

1、摘 要：给水系统是保证城市、工矿企业等用水的各项构筑物和输配水管网组成的系统，当然，水在日常和生产生活中占有极其重要的地位，在现代化工业企业中，为了生产上的需要以及改善劳动条件，水更是必不可少，缺水将会直接影响工业产值和国民经济发展的速度，因此，给水工程成为城市和工况企业的一个重要基础设施，必须保证足够的水量、合格的水质、充裕的水压供应生活用水、生产用水和其他用水，还要兼顾今后的发展。给水工程的任务是向城镇居民、工矿企业、公共设施等提供用水，且保证水质、水量、水压要求。本次设计的题目为东北地区某市给水厂初步设计，选择设计水量为70000m3/d，给水厂处理工艺采用常规处理工艺：原水混凝沉淀（澄

2、清或气浮）过滤消毒饮用水。混合是在扩散混合器中投加碱式氯化铝，选用机械搅拌澄清池进行沉淀絮凝，过滤设备采用具有广阔发展前景的V型滤池，最后投加液氯进行消毒。经过给水厂中各处理构筑物处理后，出厂水能够达到饮用水要求。关键词：给水工程 往复式隔板絮凝池 普通快滤池 目录1设计任务及设计资料 11.1课程设计任务与要求 11.1.1课程设计任务 11.1.2设计要求 11.2课程设计原始资料 11.2.1气候资料 11.2.2原水水质 21.2.3城市规划资料 21.3课程设计结果 21.3.1设计计算的主要内容 21.3.2课程设计成果 22某城市净水处理厂初步设计计算说明书 42.1给水厂的设计

3、规模 42.2给水厂的工艺流程选择 42.3配水井的设计计算 42.3.1设计参数 42.3.2设计计算 42.4混凝剂的配置和投加 52.5隔板絮凝池设计计算 62.5.1设计参数 62.5.2设计计算 62.6斜管沉淀池 92.7普通快滤池设计计算 122.8消毒 162.9清水池设计 17 3 净水厂平面与高程布置193.1净水厂的平面布置 193.2水厂管线设计 193.3水厂高程布置 213.4水厂绿化及道路 214 结论22参考文献23231 设计任务及设计资料1.1课程设计任务与要求1.1.1课程设计任务此次设计题目为：某城市净水处理厂初步设计，其内容包括：1).设计计算（1）计

4、算城镇最高用水日与最高用水时水量。确定水厂处理水量（2）进行给水处理工艺确定。（3）进行主要构筑物设计计算。（4）水厂平面布置。（5）水厂高程设计计算。2)编写设计计算说明书一份。说明书内容包括：设计的原始资料和设计任务、各项设计与计算以及设计过程中的体会等，可附必要的计算草图。说明书要求，计算正确，说理清楚，简明扼要，文字通顺，篇幅15页左右。3)绘制下列设计图各一张（1）城市给水处理厂平面布置图（2）城市给水厂高程布置图以上二张图纸，给绘制完备后附在说明书后，装订成册上交定成绩。1.1.2设计要求出平面布置图和高程图各一张（1号工程图），附设计说明书。构筑物总体布置时即要兼顾目前一期设计，

5、又要留有二期、三期改扩建发展空间。1.2课程设计原始资料1.2.1气候资料某城市属于温带季风性大陆气候，占地一千多公顷，年平均气温18，最高气温34，最低气温-23，年降雨量1100mm，主导风向西南风，地下土壤类型为亚粘土，地下水位位于地表下8m，一条河流由城市北侧流向南侧。1.2.2原水水质原水水质分析如下表所示。表1.1 原水水质表项目单位数据项目单位数据色度度6-9CO2mg/L15.3嗅味/无Na+K+mg/L8-10浊度NTU40-60SO42-mg/L15-20pH/6.8-7.9溶解性固体mg/L120-150总硬度mgCaO/L2.0-3.2酚mg/L0.002总铁mg/L0

6、.12-0.24有机磷mg/L0.09Cl-mg/L15.5砷mg/L0.034HCO3-mg/L100-120耗氧量mg/L0.75Ca2+mg/L50-80氨氮mg/L0.03Mg2+mg/L4.8-9.7细菌总数mg/L36000NO3-mg/L5.8大肠杆菌mg/L5400F-mg/L2.5悬浮物mg/L4.5要求出水达到生活饮用水卫生标准（GB 57492006）的水质要求1.2.3城市规划资料：(1) 城市居住区面积约250公顷，给水人口普及率为100%。(2) 居住区情况：人口密度为（100+学号后两位数字）cap/公顷；综合生活用水定额为290 L/ 人d；(3)由城市管网供水

7、的企业1为造纸厂，生产能力为80t/d（每吨纸耗水量为250m3）；企业2为化肥厂，生产用水量为3500m3/d。(4) 浇洒道路及绿地用水量考虑600m3/d。(5) 工厂要求城市管网供水，对水压无特殊要求。(6) 未预见及管网漏失系数取k=1.5。1.3课程设计结果1.3.1设计计算的主要内容给水厂的主要工艺流程，各构筑物的作用及主要尺寸和工艺要求等。1.3.2课程设计成果（1）设计计算书一份，约5000-10000字。设计水量确定与计算（须包括居民用水，工厂企业用水，市政绿地等用水）给水处理工艺流程设计，在确定给水处理工艺流程时，同时选择适宜的各处理构筑物的类型；各个构筑物的工艺设计计算

8、，包括类型、数目、参数和主要尺寸等的确定；泵站、泵房工艺设计要确定水泵机组的台数、水泵型号、泵站的结构形式等；对给水处理系统要做出较准确的水力计算与高程计算；（2）设计图纸2张（1号图，要求均用CAD绘图）。给水处理厂平面布置图应包括主体工艺构筑物级必要的附属构筑物，并符合实际。管线布置应包括厂区的工艺管线，给水管线，污水管线以及雨水管线。高程图以地面为基准标高，应体现出各个构筑物的特征及工艺过程。水平及纵向可取不同的绘制比例。2 某城市净水处理厂初步计算设计计算说明书2.1给水厂的设计规模城市居住区面积约250公顷，人口密度为117cap/公顷；综合生活用水定额为290 L/ 人d；则：居民

9、用水量为即： 企业1（造纸厂）企业2（化肥厂）的用水量；浇洒道路及大面积绿化所需水量最高日的用水量最高时设计用水量2.2给水厂的工艺流程的选择给水厂的工艺流程的选择： 加药 原水 配水井 扩散混合器 往复式隔板絮凝池 加氯 斜管沉淀池 普通快滤池 清水池2.3配水井的设计计算2.3.1设计参数：配水井按近期规模建造，考虑到远期工程可预留一个规模相同的配水井的位置。2.3.2设计计算1.配水井有效容积式中：2. 配水井进水管径设为一根进水管，设计流量为Q=48873.75m3/d进水管管径设为800mm时，v=1.13m/s，符合v=1.0-1.2m/s的要求3. 配水井直径式中：2.4混凝剂的

10、配置和投加1. 投药设备：投药设备包括溶解池，溶液池，搅拌设备等。（1）溶液池溶液池一般为高架式设置，以便能重力投加药剂。溶液池一般采用钢筋混凝土池体，内壁需进行防腐处理。设计混合剂最大投加量，药溶液浓度c=20%（按商品质量计），混凝剂每日配置次数n=2次。溶液池溶积：圆整：2.5m。溶液池设置两个，每个容积均为2.5 ；溶液池的形状采用矩形。设矩形长度L为2.5m，宽为1m，有效水深为0.7m，超高设为0.3m，则矩形尺寸为：。（2）溶解池为了方便投药，溶解池高成一般以设置在地平面以下为宜，池顶高出地面1m左右，以改善操作条件。溶解池容积：圆整为。溶解池的放水时间设为10min.则放水量：

11、2.药剂投加与混合系统在大多数情况下，水厂投药系统多采用压力投加，压力投加可采用水射器，利用水射器将药剂压入扩散混合器中。加药间面积取，平面设计尺寸为：。扩散混合器参数设计本设计在2.1.1章节已确定使用扩散混合器。查给水排水设计手册第三册城镇给水，混合管节长度，即根据给定要求，设计混合器尺寸为：，扩散混合器水头损失一般为。2.5隔板絮凝池设计计算2.5.1设计参数廊道内流采用4档：分两池。v1=0.5m/s，v2=0.4m/s，v3=0.35m/s，v4=0.3m/s 絮凝时间：T=30min 池内平均水深：H1=2.0m 超高：H2=0.3m 池数：n=2 转弯处的过水断面面积，取廊道断面

12、面积的1.3倍2.5.2设计计算1. 总容积的计算式中：2. 每池净平面面积F式中：3. 隔板间距隔板间距按廊道内流速的不同分为4档：取，则实际流速，取，则实际流速，按上述方法计算得：，4. 池体宽度与长度每一种间隔采取4条，则廊道总数为16条，水流转弯次数为15次。则池子长度（隔板间净距之和）：池子宽度B：隔板厚度按计，则池子总长：5. 水头损失计算按廊道内的不同流速分成4段，分别计算水头损失。第一段：水力半径： 槽壁粗糙系数，流速系数，故 第一段廊道长度：第一段水流转弯次数： 则絮凝池第一段的水头损失为：各段水头损失计算结果如下，见表3-1。表3-1 各段水头损失计算结果段数141620.

13、140.1180.4757.280.086241620.180.0880.3559.370.036341620.180.0880.3559.370.036441620.210.0750.360.80.022根据上表，计算絮凝池总水头损失：6. 池底坡度 2.6斜管沉淀池沉淀池是指用于沉淀的构筑物，池体由进口区、沉淀区、出口区、泥渣区四部分组成。沉淀池的计算主要应确定沉淀区和泥渣区的容积及几何尺寸，计算和布置进、出口及排泥设施等。沉淀池型式的选择，应根据水质、水量、水厂的平面和高程布置的要求，并结合絮凝池结构形式等因素确定。某市给水处理厂为中型水厂，水源水质较好，综合考虑选用占地面积小且沉淀效率

14、高的上向流斜管沉淀池。计算内容包括池体尺寸，斜管装置，校核运行参数（停留时间、上升流速、雷诺数等），确定排泥设备及进水与出水系统等。设计数据设计流量表面负荷取斜管材料采用厚0.4mm塑料板热压成正六角形管，内切圆直径，长1000m，水平倾角计算按照下式求清水区面积：采取沉淀尺寸为为了配水均匀，进水区布置在16m长的一侧。在11.5中扣除无效长度0.5m。因此净出口面积（考虑斜管结构系数1.03）：采用保护高0.3m，清水区1.3m，配穿孔排泥槽高0.8m,斜管高度,池子总高度H=0.3+1.3+1.6+0.8+0.87=4.87m，沉淀池采用穿孔墙，排泥采用穿孔管，集水系统采用穿孔管。核算（1

15、）雷诺数水力半径当水温时，水的运动粘度，可求得管内流速：（2）弗劳德数Fr(3)斜管中的沉淀时间（一般在之间）进口配水系统穿孔墙上的孔洞流速v采用v0.15 m/s，洞口的总面积：每个洞口尺寸定为20cm25cm，则洞口数为：则孔洞实际流速为：孔洞布置絮凝池出水通过溢流堪进入沉淀池配水区，配水区中的水通过穿孔墙分配，进口处用砖砌穿孔墙，墙长16,高12采用机械排泥时斜管底到池底的高度以不小于1.5为宜）1.孔孔布置成8排，每排孔洞数为10个2.水平方向孔洞间净距取1m,即4块砖的长度，则所占的宽度为： 0.2010+110=10.2m，剩余宽度30-10.2=19.8m，均分在各灰缝中。 垂直

16、方向孔眼净距取60 mm ，孔眼分布高度为：集水系统：采用淹没孔口集水槽集水，集水槽个数N=61.集水槽中心距a2.槽中流量考虑出水量超负荷的可能性，总流量按设计流量的1.1倍计算。槽中流量3.槽中水深 槽宽 起点槽中水深 终点槽中水深4.槽的高度 集水方法采用淹没式自由跌落。淹没深度取5cm，跌落高度取5cm，槽的超 高取0.15 ，则集水槽总高度5集水槽孔眼计算 （1）所需孔眼总面积w由 得 式中： q0 集水槽流量，m 3/s ; 流量系数，取0.62h 孔口淹没水深，m，此处为0.05 m;w 孔眼总面积, m 2 。 所以 （2）单孔面积 孔眼直径采用,则单孔面积（3）孔眼个数 ,取

17、125个（4）集水槽每边孔眼个数（5）孔眼中心距离，孔眼从中心向两边排列。2.7普通快滤池的设计计算采用气-水反冲洗，这种方法既提高冲洗效果，又节省冲洗时间，同时，冲洗时滤层不一定需要膨胀或仅有轻微膨胀，冲洗结束后，滤层不产生或者不明显产生上细下粗分层现象，既保持原来滤层结构，从而提高滤层含污能力。设计采用气-水反冲洗，先气冲2min，再水冲5min。设计滤速为10m/h，冲洗强度为10 L/1.滤池面积及尺寸：滤池工作时间为24h，冲洗周期为12h，滤池的实际工作时间为：滤池面积：式中：每组滤池单格数N=6，布置成对称双行排列。每个滤池面积：采用滤池长宽比为2，滤池设计尺寸为4.9m9.8m

18、,则滤池实际面积为48.02，实际滤速为7.13，校核强制滤速为：滤池高度： 承托层：铺设粒径12mm，厚100mm的粗砂 滤料层厚：采用双层滤料，厚h=800mm， 其中无烟煤厚400mm，石英砂400mm； 滤层上最大水深1800mm，滤板厚130mm； 滤头固定板下的气水室高度为800mm； 超高300mm； 经计算滤池高度H为：H=100+800+1800+800+300=3930mm2.配水系统：设计中参照其他水厂采用ABS长柄滤头，L=250mm，直径为20mm，每平方米设计滤头49个，每个滤池铺设滤头数为2353个。3.洗砂排水槽洗砂排水槽中心距采用，排水槽设5根，排水槽总长=4

19、.9m每槽排水量： 采用三角形标准断面，槽中流量 槽断面尺寸排水槽底厚度采用，砂层最大膨胀率为 洗砂排水槽顶距砂面高度：4.滤池各种管渠的设计计算总进水管设一条，进水管的流量为0.57，管中流速为1.0，则进水管直径为： ，取850mm 每条进水渠宽700mm，水深475mm，各滤池进水管流量为0.094，管中流速为0.85各进水支管的管径 =375mm，取400mm。总清水管 水总渠流量0.57，渠宽770mm，水深671mm，渠内为压力流，每个滤池清水的流量为0.094，滤速采用1.1则清水管支管的管径为：，取350mm。滤后水总管直径为850mm。 反冲洗排水 排水流量0.5，管中流速为

20、2.2，反冲洗排水管直径为：，取530。排水渠宽700mm，高500mm 5.高位水箱反冲洗设计 反冲洗流量 设管中流速为2.2，则管径=，取530mm。 反冲洗进水渠宽为700mm，水深为250mm，渠内为压力流。 反冲洗高位水箱 反冲洗高位水箱的容积V = 水深2.7m，超高0.3m，直径9.6m。 水箱高度 水箱底至滤池配水间的沿程及局部损失之和为1.0m，配水系统水头损失2.0m。承托层水头损失：滤料层水头损失： =试中：滤料的相对密度（石英砂2.65） 水的相对密度1 滤料膨胀前孔隙率（石英砂0.41） 滤料膨胀前厚度 安全水头1.5m 冲洗水箱底高出洗砂排水槽高为： 6.配气系统设

21、置 供气方式采用空压机通过中间储气罐向滤池送气 = 式中：W空气机容量（）；q空气冲洗强度； F单个滤池冲洗时间（min）； t单个滤池设计冲洗时间（min）； V中间储气罐容积（）； P储气罐可调节的压力倍数； K损漏系数（1.051.10）配气支管直径计算 气冲强度为20，单格面积为48，则空气流量为960；6条配水支管，管内的空气流速为；2条配气干管，管内的空气流速为。 配气支管直径 ，取350mm。配气干管直径 ，取390mm。2.8消毒生活饮用水必须消毒。常用消毒方法有氯、二氧化氯、臭氧、紫外线等。我国城市给水中普通采用氯消毒，本设计投加液氯进行消毒，通过消毒后，使生活饮用水的细菌和

22、余氯量应符合国家生活饮用水规范。采用氯消毒经济有效，且余氯具有消毒作用。对于中型水厂而言，液氯消毒不需要庞大的设备。a.加氯量与储氯量G:(1).加氯量: 采用滤后加氯消毒，最大投加量为1.0mg/L,仓储量按30d计算，加氯点在清水池前。 式中： （2).储氯量G: 储氯量按25计算b.加氯设备：（1）加氯机数量采用218kg/h的MJL-型转子加氯机2台，交替使用。加氯间（2）水厂所在地夏季主导风向为西南风，加氯间清水池，设在水厂的东北部。加氯间面积取84 m2。其平面尺寸为：长宽=12m7m。在加氯间、液氯仓库底处设排风扇一个，换气量每小时12次，并采用防氯腐蚀的通风管材料，且需要安装漏

23、气探测器，其位置在室内地面以上20cm。设置漏气报警仪，当检测的漏气量达到23mg/kg时即报警，切换有关阀门，切断氯源，同时排风扇开动。液氯仓库和加氯间应根据具体情况设置机械搬运设备，要设计采用电瓶车。加氯间外布置防毒面具、抢救材料和工具箱，照明和通风设备在室外设开关。c送水泵站设计（1）二泵房中泵型号的选择： 流量Q=2036.41，扬程为H=6m，查给排水设计手册11册常用设备选泵。选用QXG3000-6-110型潜水泵2台。泵房的尺寸：水泵机组采用横向排列，这样可以使泵房跨度减小，进出水管顺直，水力条件好，节省电耗。水泵的参数如表2.1。表2.1 水泵的参数型号流量（m3/h）扬程(m

24、)转数(r/min)功率（KW)QXG3000-6-11030006950110（2）14sh9型水泵基础介绍：基础：水泵一侧宽为300电机一侧宽为b=b1=270 水泵一侧高为h=H2-H1=860-440=420 电机一侧高为h0=H2-H1=1060-780=280 进水口中心和出水口中心距基础分别为800 和1060修建混凝土基座高出地面150电机与水泵凸出部分总长为4692.5水泵最宽部分为B=890水泵进出口直径分别为650和600。（3）机组与管道布置水泵机组采用横向排列，这样可以使泵房跨度减小，进出水管顺直，水力条件好，节省电耗。该地区冰冻深度为1m，压水管直穿出泵房位于冰冻线

25、以下，由于吸水管管径不太大，不设管沟，而连络管管径较大，只为连络管设管沟。泵站长为：控制间10m，电机凸出部分与配电设备净距2m，水泵凸出部分净距2m2=4m，水泵凸出部分到墙壁的净距2m，各水泵轴线净距3.5m3=10.5m，最外面水泵轴线到墙壁的净距3m，另留4m作为吊装机械电葫芦和工作平台用，共30m，水泵总长3.8m，共6.8m，取7m。泵站宽为：进水侧水泵基础与墙壁的净距1.8m，最大水泵宽度为0.9m，出水侧水泵基础与墙壁的净距1.5m，共5.7m，取6m。2.9清水池设计1.清水池的有效容积 清水池的有效容积，包括调节容积，消防贮水量和水厂自用水的调节量。清水池的调节容积： 式中

26、：k经验系数一般采用；本设计采用 Q设计供水量消防用水量按同时发生两次火灾，依稀火灾用水量取，连续灭火时间为2h，则消防容积： 根据本水厂选用的构筑物特点，不考虑水厂的自用水储备。则清水池的有效容积为：7433清水池共设2座，有效水深取4.5，则每座清水池的面积为： 取，超高取0.5m，则清水池高度取5m。3 净水厂平面与高程布置3.1净水厂的平面布置水厂的基本组成分两部分，即生产构筑物及建筑物和附属构筑物。水厂构筑物平面尺寸应根据计算确定，生活附属建筑物建筑面积应按水厂管理体制、人员编制和当地的建筑标准确定，生产附属构筑物应根据水厂规模、工艺流程和当地的具体情况确定。各构筑物数量、平面尺寸确

27、定之后，根据构筑物的功能要求，结合地形和地址条件，进行水厂平面布置。布置要求：（1）置紧凑以减少净水厂占地面积和生产构筑物间连接管的长度，以便操作管理，但是各构筑物间要有必要的距离。（2）要充分利用地形，尽量做到土方量平衡。（3）各构筑物连接线应简单便捷，尽量避免立体交错并考虑施工检修方便，此外应设必要的超越管线。（4）沉淀池的排泥和滤池的排水应方便，尽量先靠重力排除，避免用排泥泵。（5）构筑物的布置要注意风向，加氯间和氯库应尽量布置在主导风向的下风向。（6）应考虑水厂的扩建可能，留有发展余地。（7）水厂应设必要的道路，主要车行道的宽度：单车道为3.5米，双车道为6米，并应有回车道。人行道路的

28、宽度为1.52.0米。大型水厂一般可设双车道，中、小型水厂一般可设单车道。（8）水厂要充分绿化，并设围墙，其高度一般不小于2.5米。3.2水厂管线设计水厂的生产过程主要是水体的传送，因此水厂生产构筑物需要由各类管道、渠道沟通。在构筑物定位之后，均应对厂区管道作平面和高程的综合布置。厂区管线一般包括：给水、排水（泥）管线，加药和厂内自用水管道，动力电缆、控制电缆等。管线均采用直径为650mm 的排水管。部分管路详见下表，设计管路局部水头损失见表2.3。表2.3.1 管路局部水头损失名称管径DN（mm）数量（个）局部阻力系数流速（）局部阻力（m）吸水滤网65013.02.890.25喇叭口6501

29、3.02.890.25弯头65030.542.890.13偏心渐缩管65060010.173.200.03水泵进口600113.200.17合计0.58表2.3.2水处理构筑物中的水头损失构筑物名称水头损失/m构筑物名称水头损失/m絮凝池0.40.5移动罩滤池1.21.8沉淀池0.20.3直接过滤滤池2.02.5普通快滤池2.02.5压力滤池5.06.0表2.3.3 连接管中允许流速连接管段或渠允许流速/(m/s)水头损失/m备注配水井至絮凝池絮凝池至沉淀池沉淀池至滤池滤池至清水池快滤池反冲洗水管反冲洗排水槽1.01.20.150.20.81.21.01.52.02.51.01.50. 51.

30、50.10.30.50.30.5计算计算防止絮凝体破碎流速宜取下限3.3水厂高程布置在处理工艺流程中，各构筑物之间水流应为重力流。两构筑物之间水面高差即为流程中的水头损失，包括构筑物本身，连接管道、计量设备等水头损失在内。水头损失应通过计算确定，并留有余地。处理构筑物中的水头损失与构筑物型式和构造有关。构筑物 水深水头损失高程清水池4.5m0普通快滤池0.8m3.53.5斜管沉淀池1.3m47.5隔板絮凝池2m1.539.03扩散混合器0.7m0.49.43配水井4m1.4610.893.4水厂绿化及道路1设计绿地的位置：（1）建筑物的牵坪，设计在办公楼，食堂，进门附近，滤池以及泵房的门前空地

31、。（2）道路交叉口，在道路的交叉口附近。绿带设计一般以草坪为主。2道路分为主厂道，车行道以及步行道。主厂道宽度设计为4-6m，车行道设计为4m，步行道设计宽度为1.5-2.0m。丘陵地带道路纵坡一般应在6%以下，最大不应超过8%，平坦地区纵坡一般为1%-2%，最小可为0.4%，以便于雨水排除。4 结论此次设计虽然只有不到一周的时间，但是我们都认真应对，相信这对我们以后的工作大有帮助。这次设计主要是针对某城市净水厂初步设计进行规划，通过对给水工程这门课程的学习实践，对这门课程有了进一步的认识，我们从这学期的学习中提炼出系统的概括处理方法，设计了一套合理的布置方案。本设计采用了常规处理工艺，将原水

32、经过混合后混凝沉淀，并进行过滤后消毒，排给用户使用。本设计主要是用物理化学作用使浑水变清并去除致病菌，使水质达到生活饮用水水质标准。在前几章的章节设计中，已经对净水处理构筑物，净水工艺流程进行了较为详尽的设计。通过设计，我们更加深刻的体会到水是人类生命之源，同样也是人类健康之本，所以在设计的过程中不能有差错。但是本设计中，通过具体的计算，设计了给水工艺的全套体系，大致符合标准方案，由于时间紧迫，参考书籍有限，再加上学生能力有限，本设计还有很多不足之处。如果下次还有机会做此类设计的话，我会加倍努力，积极探索，充分准备，争取设计出更完善的方案，做好课程总结。参考文献 1尹士君等.水处理构筑物设计与计算M.2严煦世. 给水排水快速设计手册第1册，给水工程M.中国建筑工业出版社，19963杨松林.水处理工程CAD技术应用及实例A4南国英，张表刚.给水排水工程工艺设计M.化工工业出版社，20045崔玉川.给水厂处理设施设计计算M.化学工业出版社，20036姜乃昌.水泵及水泵站M.中国建筑工业出版社，20067室外给水设计规范M.
