    某地35KV输电线路设计.doc

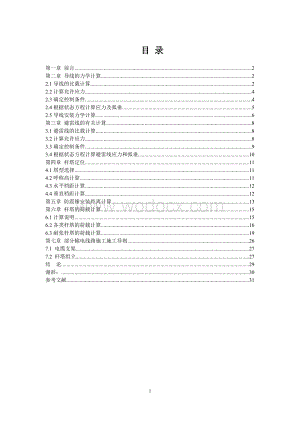

    1、 目 录第一章 前言2第二章 导线的力学计算22.1导线的比载计算22.2计算允许应力42.3确定控制条件42.4根据状态方程计算应力及弧垂52.5导线安装力学计算6第三章 避雷线的有关计算83.1避雷线的比载计算83.2计算允许应力83.3确定控制条件93.4根据状态方程计算避雷线应力和弧垂10第四章 杆塔定位114.1塔型选择114.2呼称高计算114.3水平档距计算124.4垂直档距计算12第五章 防震锤安装距离计算13第六章 杆塔的荷载计算156.1计算说明156.2各类杆塔的荷载计算166.3耐张杆塔的荷载计算19第七章 部分输电线路施工施工导则267.1 电缆支架277.2 杆塔组

    2、立27结 论29谢辞:30参考文献31【摘要】:本文根据给定的贵州地区的输电线路原始数据(电压等级等)结合相关资料,详细地进行35KV输电线路施工设计中的线路设计和部分线路施工。主要包括线路杆塔排杆、定位设计、导线选线、应力曲线及绘制、杆塔选型以及设计、编写部分输电线路施工施工导则。【关键词】:导线;避雷线;应力;弧垂;Abstract:On the basis of the original statistics of transmission line from Guizhou,the paper will tell the line design and part of line con

    3、duction of 35 kv transmission line in detail.The main part includes lines tower row stem,location design,wire route,pressure curve and its plotting,tower type selection and its designation and compilation of some principles of construction of transmission line.Key words:conducting wires;overhead gro

    4、und wire;pressure curve;sag;第一章 前言本次设计是贵州某地35KV输电线路部分设计。地形较为平坦,属丘陵地带,线路走廊地面粗糙类别为B级,土壤以沙层和粘土为主,无严重的空气污染和不良的地质现象。此线路最大挡距为274m,有6处转角,气象条件属于贵州典型气象区。在这次设计中,导线采用钢芯铝绞线LGJ-240/30,避雷线采用钢绞线GJ-50。我们首先根据导线、避雷线型号,气象区,导线、避雷线材料计算出其比载。然后计算出瞬时应力、允许应力、年平均应力,找出有效临界档距,根据状态方程求出应力算出弧垂,填写安装时应力弧垂表。接下来对杆塔进行排位,绘制出杆塔明细表,计算出杆塔

    5、荷载,绘制杆塔荷载图。在这次设计中,我们绘制了两张图纸,分别是杆塔明细表、杆塔平断面图。由于我们经验水平有限,有疏漏及不足的地方请老师帮助纠正。第二章 导线的力学计算2.1导线的比载计算 首先需要明确作用在导线上的荷载。作用在导线上的荷载有导线的自重、导线覆冰重和导线所受垂直于线路方向的水平风压。为了便于分析计算,工程中用比载来计算导线所受的风,冰和自重比载。在进行导线的受力分析时 比载即单位长度、单位截面积导线上的荷载。比载的单位为N/ (mmm2)导线型号LGJ-240/30查附表LGJ-240/30导线的A=277.75mm2,d=21.66mm,T=83370N,=964.3kg/km

    6、典型气象区的气象条件2.1.1.自重比载经查表得,=922.2kg/km,A=275.96mm2因为不覆冰,所以冰重比载2.1.2.导线自重和冰重比载=2.1.3 无冰时导线风压比载最大风时,v=25m/s , a=0.85 , d=21.60mm , c=1.1外过电压和安装情况下,v=10m/s,a=1.0,d=21.60mm,c=1.1内过电压情况下,v=15m/s,a=1.0,d=21.60mm,c=1.1因为不覆冰,所以导线风压比载2.1.4无冰有风时的风压比载a.最大风速情况下b.外过电压和安装情况下c.内过电压情况下 因为不覆冰,所以有冰有风时的综合比载2.2计算允许应力经查表得

    7、TP=75620N,A=275.96mm2,K=3.0,则最大允许应力为:年平均运行应力为:2.3确定控制条件经查表得 ,根据:根据:根据有效临界档距判别表知:当l146.43m时,最低温为控制条件,控制应力为;当l146.43m时,年平均气温为控制条件,控制应力为;2.4根据状态方程计算应力及弧垂已知条件:档距气象条件108m188m204m206m252m274m控制条件最低气温年平均气温年平均气温年平均气温年平均气温年平均气温控制温度()-51515151515控制应力(N/mm2)91.3468.5168.5168.5168.5168.5使用C语言编程计算应力和弧垂:#include

    8、stdio.h#include conio.hmain() float A1,B1,Q1,g1,g2,L,a,b,T1,T2,x,f; Q1=91.34; g1=32.75; g2=32.75; L=108; a=19.6; b=12.7; T1=-5; T2=40; A1=Q1-(g1*g1*L*L)/(24*b*Q1*Q1)-(a/b)*(T2-T1); B1=(g2*g2*L*L)/(24*b); x=0; do x+=0.001;while(x*x*x-A1*x*xB1); printf(Qn=%fn,x); f=(g2*0.001*L*L)/(8*x); printf(f=%fn,f

    9、); getch();根据以上程序求各气象条件的应力弧垂 档距(m) 气象条件108188204206252274最高气温应力(N/mm2)41.1851.0952.2952.4355.3356.47弧垂(m)1.162.833.263.314.705.44最低气温应力(N/mm2)91.3488.6987.3687.2083.6882.19弧垂(m)0.521.631.951.993.113.74年平均气温应力(N/mm2)65.2168.5168.5168.5168.5168.51弧垂(m)0.732.112.492.543.794.49最大风速应力(N/mm2)75.6881.8782.

    10、3982.4583.7784.31弧垂(m)0.832.332.722.774.084.8外过电压应力(N/mm2)69.2370.0470.1870.1970.5470.68弧垂(m)0.732.172.552.603.874.57内过电压应力(N/mm2)69.9371.4871.7571.7872.4472.71弧垂(m)0.752.232.612.663.954.65安装情况应力(N/mm2)88.6884.4483.6183.5181.3680.47弧垂(m)0.571.802.142.193.364.022.5导线安装力学计算安装曲线的计算方法与机械特性曲线的计算方法相同,只是其气

    11、象条件为无冰,风速为10m/s,温度变化范围为最高气温到最低气温,其间隔取10,档距的变化情况视工程情况而定。2.5.1计算公式以各档距区间的控制条件作为已知条件,带入状态方程:2.5.2求得各有关条件下的应力和弧垂使用以下程序计算#include stdio.h#include conio.hmain() float A1,B1,Q1,g1,g2,L,a,b,T1,T2,x,f; Q1=91.34; g1=32.75; g2=34.43; L=108; a=19.6; b=12.7; T1=-5; T2=0; A1=Q1-(g1*g1*L*L)/(24*b*Q1*Q1)-(a/b)*(T2-

    12、T1); B1=(g2*g2*L*L)/(24*b); x=0; do x+=0.001;while(x*x*x-A1*x*xB1); printf(Qn=%fn,x); f=(g2*0.001*L*L)/(8*x); printf(f=%fn,f); getch();计算结果如下表:档距(m)108188204206252274-5应力(N/mm2)91.889.8988.7388.5985.5384.24弧垂(m)0.551.692.022.063.23.840应力(N/mm2)84.9884.4483.6183.5181.3680.47弧垂(m)0.591.82.142.193.364.

    13、0210应力(N/mm2)72.0274.574.3374.373.8773.7弧垂(m)0.72.042.412.463.74.3820应力(N/mm2)60.3165.9266.3566.4167.4667.88弧垂(m)0.832.312.72.754.054.7630应力(N/mm2)50.3258.7259.6559.766262.89弧垂(m)12.5933.064.415.1440应力(N/mm2)42.3152.7854.0854.2357.3758.62弧垂(m)1.192.883.313.374.765.51第三章 避雷线的有关计算避雷线的型号为GJ-50查附表可知: 3.

    14、1避雷线的比载计算3.1.1 自重比载 因为不覆冰,所以冰重比载 导线自重和冰重比载因为不覆冰3.1.2无冰时导线的风压比载 (1)最大风时,v=25m/s , c=1.2 , a=0.85(2)当外过电压和安装时,v=10m/s , c=1.2 , a=1.0(3)当内过电压时,v=15m/s c=1.2 a=1.0因为不覆冰,所以覆冰时的风压比载3.1.3无冰有风时的综合比载a.最大风时b.外过电压和安装时c. 内过电压时3.1.7 因为不覆冰,所以3.2计算允许应力导线的瞬时破坏应力为:最大使用应力为:年平均运行应力为:3.3确定控制条件可能的控制条件排列表出现控制应力的气象条件比载(N

    15、/(m.mm2)控制应力(N/mm2)温度()比值序号最低气温83.9510-3300.41-50.2810-3A年平均气温83.9510-3281.64150.3010-3B最大风109.9810-3300.41100.3710-3C最低气温、年平均气温组合 最低气温、最大风组合 最大风、年平均气温组合 所以,有效临界档距表为:根据有效临界档距判别表知: 当l273.37m时,最低气温为控制条件;当l273.37m时,最大风做控制条件3.4根据状态方程计算避雷线应力和弧垂使用C语言编程计算应力和弧垂:#include stdio.h#include conio.hmain() float A

    16、1,B1,Q1,g1,g2,L,a,b,T1,T2,x,f; Q1=300.41; g1=83.95; g2=; L=108; a=11.5; b=5.51; T1=-5; T2=40; A1=Q1-(g1*g1*L*L)/(24*b*Q1*Q1)-(a/b)*(T2-T1); B1=(g2*g2*L*L)/(24*b); x=0; do x+=0.001;while(x*x*x-A1*x*xB1); printf(Qn=%fn,x); f=(g2*0.001*L*L)/(8*x); printf(f=%fn,f); getch();已知条件: 档距 气象条件108m188m204m206m2

    17、52m274m控制条件最低气温最低气温最低气温最低气温最低气温最大风控制温度()-5-5-5-5-510控制应力(N/mm2)300.41300.41300.41300.41300.41300.41根据C语言程序计算出的应力弧垂表: 档距(m) 气象条件108188204206252274最高气温应力(N/mm2)213.27223.37225.52225.79231.91234.48弧垂(m)0.571.661.941.972.873.36最低气温应力(N/mm2)300.41300.41300.41300.41300.41300.06弧垂(m)0.411.231.451.482.222.6

    18、3年平均气温应力(N/mm2)260.91264.48265.55265.65268.21269.13弧垂(m)0.471.41.641.682.482.93最大风速应力(N/mm2)276.2287.3882.39289.84297.31300.41弧垂(m)0.581.692.721.972.943.44外过电压应力(N/mm2)261.13265.25266.19266.31269.09270.12弧垂(m)0.471.421.661.692.512.95内过电压应力(N/mm2)262267.5268.75268.9272.57274.02弧垂(m)0.51.471.731.762.6

    19、3.05安装情况应力(N/mm2)290.63291.79292.06292.1292.92292.99弧垂(m)0.431.291.511.542.32.72第四章 杆塔定位杆塔定位就是根据选定的线路路径,在平断面图上合理安排直线杆塔位置的工作。杆塔定位分为室内定位和室外定位。我们只须完成室内定位即用弧垂曲线模板在平断面图上排定杆塔位置。4.1塔型选择本段线路属山区地区,在山地杆塔位,一般是由汕头的地形、山沟的宽度及各种校验条件所控制,档距中的对地距离往往不起控制作用,只有在线路连续上坡或连续下坡以及山头比较平缓的个别地段,档距中对地距离才起控制作用,因此本段线路可以沿一个方向定位。由于本段

    20、线路电压等级为35KV,所经地区为山区及部分平原地区,根据线路运行经验一般山区导线三角形排列的铁塔,其电气性能较好,并且其占地面积较小,可有效的减小线路走廊,便于施工。4.2呼称高计算当最高气温时出现最大弧垂,耐张杆塔为4片绝缘子0.1454=0.58直线杆塔为3片绝缘子0.1453=0.435计算呼称高的裕度为0.5H-杆塔的呼称高度,m;-悬挂绝缘子串的长度,m;-导线的最大弧垂,m;h-导线最大弧垂时距地面的最小距离,m;-考虑地形断面测量误差及导线安装误差等留的裕度,m4.2.1当档距l=204m时,控制条件为年平均气温,弧垂为: 呼称高为:H=0.58+3.26+6+0.5=10.9

    21、2m4.2.2当档距l=108m时,控制条件为最低气温:弧垂为: 呼称高为: H=0.58+1.16+6+0.5=8.24m4.2.3当档距l=188m时,控制条件为年平均气温弧垂为: 呼称高为: H=0.435+2.83+6+0.5=9.77m4.2.4当档距l=274m时,控制条件为年平均气温弧垂为: 呼称高为: H=0.58+5.44+6+0.5=12.52m4.2.5当档距l=252m时,控制条件为年平均气温,弧垂为: 呼称高为: H=0.58+4.70+6+0.5=11.78m4.2.6当档距l=206m时,控制条件为年平均气温,弧垂为: 呼称高为: H=0.58+3.31+6+0.

    22、5=10.39m4.3水平档距计算计算公式:J1:J2: D2: J3: J4: 4.4垂直档距计算计算公式:J1:J2:D2:J3: J4: 第五章 防震锤安装距离计算由表9-4,选用FD-4型防震锤当L=108时, vm=4.0m/s, vn=0.5m/s当L=188m时,vm=4.0m/s, vn=0.5m/s当L=204m时,vm=4.0m/s, vn=0.5m/s当L=206m时,vm=4.0m/s, vn=0.5m/s当L=274m时,vm=4.0m/s, vn=0.5m/s当L=252m时,vm=4.0m/s, vn=0.5m/s防震锤安装个数 档距(m)导线直径(m)防震锤安装

    23、个数12312300300600600900122235035070070010002237.14504508008001200由上面的计算数据和查表可知防振锤的安装表如下:防振锤安装表杆号1234567档距(m)204108188274252206防振锤个数333333333333安装距离(m)1.51.41.51.31.291.55第六章 杆塔的荷载计算导线型号为LGJ240/30,避雷线型号为GJ50,电压等级35KV,线路走廊地面粗糙类别为B级,土壤以沙岩和凝粘土为主,五严重的空气污染和不良地质现象。在正常运行、断线状态和安装条件下,不考虑避雷线金具和绝缘子的重量。6.1计算说明6.1

    24、1根据荷载在杆塔上的作用方向,可将其分为:(1)水平荷载。杆塔及导线、避雷线的横向风压荷载,转角杆塔导线及避雷线的角度荷载。(2)纵向荷载。杆塔及导线、避雷线的纵向风压荷载,事故断线时的顺线路方向张力,导线、避雷线的顺线路方向不平衡张力,安装时的紧线张力等。(3)垂直荷载。导线、避雷线、金具、绝缘子、覆冰荷载和杆塔自重,安装检修人员及工具重力。6.1.2各类杆塔,一般均应计算线路正常运行、断线、安装及特殊情况的荷载。各类杆塔荷载的计算条件列表1各类杆塔的荷载计算条件杆塔类别运行情况断线情况安装情况特殊情况直线杆塔(1)最大风速、无冰、未断线(2)覆冰、相应风速、未断线(1)断一相导线、避雷线、

    25、无冰、无风 (2)一根避雷线有不平衡张力、导线未断、无冰、无风 断线检修考虑附加荷载 (1)各类杆塔应按安装方法、相应风速、无冰条件计算 (2)一般采用无冰、风速为10m/s(3)对终端杆塔应按进线挡已架设及为假设两种情况计算 重冰区各类杆塔的断线张力,应按覆冰、无风、气温-5计算,断线情况覆冰荷载不应小于运行情况计算覆冰荷载的50% 重冰区的各类杆塔,上应按三相导线机避雷线不均匀脱水(即一侧冰重100%,另一侧冰重50%)所产生的不平衡张力进行验算;直线杆塔一般不考虑导线及避雷线同时产生不平衡张力;耐张杆应根据具体情况确定 地震烈度为9度以上地区的各类杆塔应进行抗震计算。设计烈度采用基本烈度

    26、,验算条件:风速区最大风速的50%、无冰、无风、未断线 耐张杆塔(1)最大风速、无冰、未断线(2)覆冰、相应风速、未断线(3)最低气温、无冰、无风、未断线(1)同挡内断两相导线、避雷线未断、无冰、无风 (2)断一相避雷线、导线未断、无冰、无风(3)单回路终端杆塔应按断一相导线、避雷线未断、无冰、无风条件计算6.1.3将运行、断线及安装情况的荷载(称为计算荷载)分别乘以相应的荷载系数KH,就得到各种情况的设计荷载。各类杆塔的荷载系数可按下表所列。各类杆塔的荷载系数kH计算情况运行情况断线情况安装情况验算情况直线型杆塔耐张杆和特高杆塔荷载计算1.0 0.750.90.90.75各类杆塔的导线或避雷

    27、线的断线张力和不平衡张力可分别取各自最大使用张力的一个百分数,见下表所示。安装时的紧线张力,须视施工方案而定。断线张力(取最大使用张力的百分数)导线截面95及以下120185240以上直线杆塔单导线铁塔404050钢筋混凝土杆塔、拉线杆塔303540平地杆塔40(一根的)两分裂导线山地杆塔50(一根的)耐张杆塔导线70避雷线80大跨越杆塔60避雷线的不平衡张力(取最大使用张力的百分数)杆塔类型钢筋混凝土杆拉线铁塔铁塔不平衡张力152030506.2各类杆塔的荷载计算6.2.1直线杆塔荷载计算(1)运行情况,其气象条件为:最大风速、无冰、未断线(温度t=10,风速v=25s/m,覆冰厚度b=0m

    28、m)。计算该气象条件下应力,档距=242.7m(代表档距) =234.32=3139313.75利用试凑法,求得 则垂直档距 =-505.98m避雷线重力:=-1778.08N避雷线风压:=811.76N导线重力:导线风压:(2)断线情况,其气象条件为:最低气温、断一相导线、避雷线未断、无冰、无风(温度t=5,风速v=10s/m,覆冰厚度b=0mm)该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距=-171.36m避雷线重力:=-711.5N避雷线风压: N查表,直线杆塔断线情况下,荷载系数故荷载未断线相导线重力:断线相导线重力:断线张

    29、力:(3)断线情况,其气象条件为:最低气温、一根避雷线有不平衡张力、导线未断、无冰、无风(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距:=-171.36m避雷线重力:=-711.5N避雷线风压:N避雷线的不平衡张力(铁塔)查表为最大使用张力的50%。故避雷线张力:=0.5300.4149.46=7429.19N查表取荷载系数故荷载(4)安装情况,其气象条件为:安装气象条件、无冰、风速为10m/s(温度t=0,风速v=10s/m,覆冰厚度b=0mm)。计算该气象条件下应力,档距=2

    30、42.7m(代表档距) =255.19=3139193.75利用试凑法,求得则垂直档距:=-154.95m避雷线重力:=-643.39N避雷线风压:=152.76N查表取荷载系数故避雷线垂直荷载避雷线风压荷载6.3耐张杆塔的荷载计算(1)运行情况,其气象条件为:最大风速、无冰、未断线(温度t=10,风速v=25s/m,覆冰厚度b=0mm)。 计算该气象条件下应力,档距=188m(所计算杆塔两边的最大档)=248.231=3232810.75利用试凑法,求得:则垂直档距:=-241.6m避雷线重力:=-1003.1N避雷线风压:=520.1N避雷线的角度荷载: =3878.7N总水平荷载:=43

    31、80.82N(2)运行情况,其气象条件为:最低气温、未断线、无冰、无风(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距:=-550.62m避雷线重力: =-2286.3N避雷线风压:N避雷线的角度荷载: =3961N(3)断线情况,其气象条件为:最低气温、同档内断两相导线、避雷线未断、无冰、无风。(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距:=-550.62m避雷线

    32、重力:=-2286.3N避雷线的水平角度荷载: =3961N查表取荷载系数故避雷线垂直荷载水平角度荷载(4)断线情况,其气象条件为:最低气温、断一根避雷线、导线未断、无冰、无风。(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 避雷线断线后重力: =-1143.13N避雷线的不平衡张力(铁塔)查表为最大使用张力的80%。故避雷线张力:=0.8300.4149.46=11886.7N查表取荷载系数故避雷线断线后垂直荷载:断线张力 : =11886.70.9=10698.03N(5)安装情况,其气

    33、象条件为:安装气象条件、无冰、风速为10m/s(温度t=0,风速v=10s/m,覆冰厚度b=0mm)。计算该气象条件下应力,档距=188m(所计算杆塔两边的最大档) =269.1=3232810.75利用试凑法,求得则垂直档距:=-550.39m避雷线重力:=-2285.31N避雷线风压:=97.87N避雷线的水平角度荷载: =3861.62N总水平荷载:=3959.5N查表取荷载系数故避雷线垂直荷载总水平荷载6.2.3终端杆塔的荷载计算(1)运行情况,其气象条件为:最大风速、无冰、未断线(温度t=10,风速v=25s/m,覆冰厚度b=0mm)。 计算该气象条件下应力,档距=206m(所计算杆

    34、塔两边的最大档) =244.1 =3881495利用试凑法,求得则垂直档距:=90.2m避雷线重力: =1728.1N避雷线风压:=374.5N避雷线的角度荷载: =19915.3N总水平荷载:=20289.8N(2)运行情况,其气象条件为:最低气温、未断线、无冰、无风(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距:=89.74m避雷线重力:=372.62N避雷线风压:N避雷线的角度荷载: =20924.58N(3)断线情况,其气象条件为:最低气温、同档内断两相导线、避雷线未断、

    35、无冰、无风。(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 则垂直档距:=89.74m避雷线重力:=372.62N避雷线的水平角度荷载:=20924.58N查表取荷载系数故避雷线垂直荷载水平角度荷载(4)断线情况,其气象条件为:最低气温、断一根避雷线、导线未断、无冰、无风。(温度t=5,风速v=10s/m,覆冰厚度b=0mm)。该气象条件和控制气象条件相同,所以应力就为最低温度的最大使用应力=300.41 N/ mm2。 避雷线断线后重力: =186.31N避雷线的不平衡张力(铁塔)查表为最

    36、大使用张力的80%。故避雷线张力:=0.8300.4149.46=11886.7N查表取荷载系数故避雷线断线后垂直荷载:断线张力 :=11886.70.9=10698.03N(5)安装情况,其气象条件为:安装气象条件、无冰、风速为10m/s(温度t=0,风速v=10s/m,覆冰厚度b=0mm)。计算该气象条件下应力,档距=206m(所计算杆塔两边的最大档) =264.91=3881495利用试凑法,求得则垂直档距:=89.5m避雷线重力:=371.6N避雷线风压:=68.11N避雷线的水平角度荷载 =20476N总水平荷载:=20544.12N查表取荷载系数故避雷线垂直荷载总水平荷载第七章 部

    37、分输电线路施工施工导则 7.1 电缆支架 电缆支架敷设,不仅较省力,而且也不易损伤电缆外护套,同时电缆托架也易于整齐排列、无挠度、外形美观、易于防火。 1.对电缆支架及桥架的要求 (1) 应牢固可靠;除承受电缆质量外,还应考虑承受安装和维护的附加荷重(约80kg)。 (2)采用非燃性材料,一般用型钢或钢板制作,但腐蚀性场所其表面应作防腐蚀处理或选用耐腐蚀材料。 (3)表面应光滑无毛刺。 2. 电缆支架及电缆明敷的跨距要求 (1)常用支架。常用电缆支架有角钢支架、装配式支架及圆钢支架。 角钢支架是由现场焊接,被广泛用于沟、隧道及夹层内。根据使用现场不同,分隧道用支架、竖井用支架、电缆沟用支架、吊

    38、架、夹层内支架等,价格层间距离一般为150到200mm。 圆钢支架,采用圆钢支架制作成立柱与格架后焊接而成,其长度一般不超过35mm;圆钢支架比角钢支架节省钢材20%到25%,但圆钢支架加工复杂、强度差,因而只适用于电缆数量少的吊架或小电缆沟支架。 装配式支架,由工厂制作、现场装配,一般用于无腐蚀的场所,不适于架空及较潮湿的沟和隧道内。格架长分200、300、400mm三种规格。 (2) 最大跨距要求。电缆明敷应沿全长安装电缆支架、挂钩或吊绳支持。最大跨距应符合下列规定: 1)满足支持件的承载能力和不损坏电缆的外护层及其缆芯; 2)使电缆互间能排列整齐; 3)适应工程条件下布置要求。中、低压电

    39、缆在水平敷设时,普通支架以800mm跨距实施配置,一般效果较好。对于小截面全塑型电缆,工程中常取缩小一半跨距的方法实施安装。7.2 杆塔组立 7.2.1 杆塔组装 杆塔可以在地面或杆塔上组装。在组装过程中应符合下面要求(地面组装,这里主要讲的是混凝土电杆的组装): 组装杆塔前对全部构件进行检查,不符合施工图和质量标准者一律不得组装使用。 构件的连接要紧密,交叉杆件在交叉处有空隙时,应垫以相应的垫圈。 螺栓连接构件时,螺栓头平面与构件之间不得有空隙,以免积水锈蚀。螺母拧紧后,螺杆露出螺纹的长度:对单螺母不应少于两个螺距;对双螺母可与螺母相平。需要加垫者,每端不应超过两个垫片。 杆塔个别构件组装有

    40、困难时应查明原因,不得强行敲打、组装,以免构件变形。个别构件螺孔位置偏差过大需要扩孔时,扩孔部分不得超过3mm,否则应堵焊螺孔,重新钻孔,严禁用气焊进行烧孔或扩孔。扩孔和重新打孔应做防腐处理。 螺栓的穿入方向应按下列要求进行: a对立体结构:水平方向由内向外;垂直方向由下向上。 b对平面结构:顺线路方向由送电侧穿入或按统一方向穿入;横线路方向,两侧由内向外,中间由左向右(指面向受电侧)或按统一方向,垂直方向由下向上。 c个别螺栓不易安装时,其穿入方向可予以变动。 d如果运行单位有特殊要求时,应按其要求进行安装。 组装时不得直接敲打修理构件,以免破坏构件的镀锌层或防锈漆。需敲打修整时可垫以垫木敲打修整。 地面组装施工安全注意事项: 地面搬运杆件时,两
