某电化学厂车间通风设计.doc

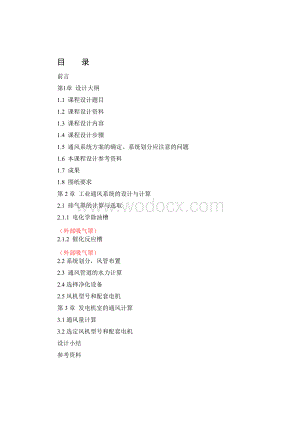

1、目 录前言第1章 设计大纲1.1 课程设计题目1.2 课程设计资料1.3 课程设计内容1.4 课程设计步骤1.5 通风系统方案的确定、系统划分应注意的问题1.6 本课程设计参考资料1.7 成果1.8 图纸要求第2章 工业通风系统的设计与计算2.1 排气罩的计算与选取2.1.1 电化学除油槽（外部吸气罩）2.1.2 催化反应槽（外部吸气罩）2.2系统划分，风管布置2.3 通风管道的水力计算2.4选择净化设备2.5风机型号和配套电机第3章 发电机室的通风计算3.1通风量计算3.2选定风机型号和配套电机设计小结参考资料第1章 设计大纲1.1 课程设计题目 某电化学厂车间通风设计1.2 课程设计资料1

2、、工业槽的特性：规格八：标号槽子名称槽子尺寸（mm）长宽高溶液温度（）散发的有害物1电化学除油槽3900150080070碱雾2电化学除油槽3900150080070碱雾3催化反应槽3900150080050-60碱雾4催化反应槽3900150080050-60碱雾2、土建资料：车间平面图及剖面图：设计资料图。1.3 课程设计内容1、工业槽的有害气体捕集与净化2、发电机室排除余热的通风1.4 课程设计步骤1、工业槽通风系统的设计与计算（1）排风罩的计算与选取（控制风速、排风量、排风罩的类型）（2）系统划分，风管布置（不影响操作）（3）通风管道的水力计算（计算一个最远和一个最近的支路，并平衡）（

3、4）选定净化除尘设备（参考设计手册、产品样本）（5）选择风机与配套电机（参考设计手册、产品样本）1.5 通风系统方案的确定、系统划分应注意的问题1、除尘设备可设置在室外；2、排风系统的结构布置应合理（适用、省材、省工）。1.6 本课程设计参考资料1 王汉青. 通风工程. 机械工业出版社, 20082 孙一坚. 简明通风设计手册. 中国建筑工业出版社, 20063 中国有色工程设计研究总院. 采暖通风与空气调节设计规范(GB50019-2003). 中国计划出版社, 20044 中华人民共和国建设部. 暖通空调制图标准(GB50114-2001). 中国计划出版社, 20025 中华人民共和国建

4、设部. 通风与空调工程施工质量验收规范(GB50243-2002). 中国计划出版社, 20026 冶金工业部建设协调司编钢铁企业采暖通风设计手册冶金工业出版社，19967 陆耀庆. 供热通风设计手册. 中国建筑工业出版社, 19871.7 成果1、课程设计说明书。不少于12页。包括：目录，设计任务书，系统设计与计算，参考资料，设计体会；2、图纸：平面图，剖面图，系统图。1.8 图纸要求制图标准：图面布局合理，符合制图标准及有关规定。包括：平面图、剖面图、系统图和设备材料表第2章 工业通风系统的设计与计算2.1 排气罩的计算与选取2.1.1 电化学除油槽因为B700，所以采用双侧条缝式槽边排风

5、罩根据国家标准设计，条缝排风罩的断面尺寸有200mm200mm、250mm200mm和250mm250mm三种规格，因此此槽应采用250mm250mm根据附录3，取控制风速 计算排风量（按高截面布置）总排风量每一侧排风量 设条缝口风速 采用等高条缝，条缝面积 条缝口高度为保证条缝口上的速度均匀分布，在槽的每一侧分设10个罩子，设10根立管，则确定排风罩阻力，取2.1.2 催化反应槽根据表4-2和表4-3，取，确定罩口尺寸长边短边尽可能的减少敞开面积，罩口长边固定一边挡板，故罩口周长为由式（4-23），罩口排风量为对于矩形罩所以2.2系统划分，风管布置2.2.1 风管划分系统划分的原则： 1空气

6、处理要求相同、室内参数要求相同的，可划为同一系统。 2同一生产流程、运行班次和运行时间相同的，可划为同一系统。 3对下列情况应单独设置排风系统： （1）两种或两种以上的有害物质混合后能引起燃烧或爆炸； （2）两种有害物质混合后能形成毒害更大或腐蚀性的混合物或化合物； （3）两种有害物质混合后易使蒸汽凝结并积聚粉尘； （4）放散剧毒物质的房间和设备。 4除尘系统的划分应符合下列要求： （1）同一生产流程、同时工作的扬尘点相距不大时，宜合为一个系统； （2）同时工作但粉尘种类不同的扬尘点，当工艺允许不同粉尘混合回收或粉尘无回收价值时，也可合设一个系统； （3）温湿度不同的含尘气体，当混合后可能导致风管风结露时，应分设系统。 5如排风量大的排风点位于风机附近，不宜和远处排风量小的排风点合为同一系统。增设该排风点后会增大系统总阻力。 系统划分：根据图可知，由于电化学除油槽、催化反应槽分布在走廊两侧，考虑到经济等因素，将它们分成两个系统，分别设置净化设备。2.2.2 风管布置 通风管道的合理布置，不仅对通风、空调工程本身有重要意义，而且对建筑、生产工艺的总体布置也很重要，它与工艺、土建、电气、给排水等专业关系密切，应相互配合，协调一致。风管布置：各个槽由相应的风管支管连接，然后接到干管上，由干管输送到净化设备，再经风管、风机排放2.3 通风管道的水力计算6
