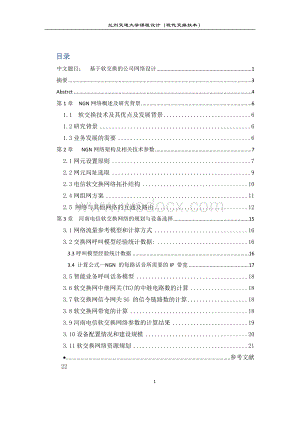

1、兰州交通大学课程设计（现代交换技术）目录中文题目： 基于软交换的公司网络设计1摘要3Abstrct4第1章 NGN网络概述及研究背景61.1软交换技术及其优点及发展背景61.2研究背景61.3业务发展的需要6第2章 NGN网络架构及相关技术参数72.1网元设置原则72.2网元局址选取92.3电信软交换网络拓扑结构102.4网组网方案112.5 网络与其他网络的互通及路由12第3章 河南电信软交换网络的规划与设备选择153.1网络流量参考模型和计算方式163.2交换网呼叫模型经验统计数据:163.3呼叫模型经验统计数据163.4 计算公式NGN 的每路话音所需要的IP 带宽173.5智能业务呼叫

2、话务模型183.6软交换网中继网关(TG)的中继电路数的计算183.7软交换网信令网关SG 的信令链路数的计算183.8软交换网带宽的计算183.9河南电信软交换网络参数的计算结果193.10设备配置情况和建设规模203.11软交换网络资源规划21参考文献22摘要NGN技术作为业界公认的网络演进目标。NGN网络智能化是指在现有网络基础上,通过网络结构的优化、资源的整治、节点设备的升级和改造。NGN网络的引入以及管理流程的优化等手段来达到网络优化,业务开放,网元智能化的过程。河南电信为进一步适应市场和业务发展的需求,促进企业健康发展,也要从过去独立分离,层级繁多的PSTN网络向以客户为中心,功能

3、融合,架构扁平,对客户和业务可控可管的下一代网络演进。改造开放后的网络应更适应市场竞争的需要,同时也是技术发展的需要,最终为市场、客户服务。通过独立设计河南本地网NGN网络结构,科学的预测数学模型及结合以往的发展情况,预测新建网络各项业务的规模,软交换平台BHCA需求的计算、在中继媒体网关中采用不同压缩编码方式时输入中继速率与输出IP包速率(或带宽)的对应关系的分析与计算、在接入媒体网关中采用不同压缩编码方式时输入中继速率与输出IP包速率(或带宽)的对应关系计算、宽带多媒体接入所需带宽的分析与计算、在信令网关中不同信令链路速率与输出IP包速率(或带宽)的对应关系与计算、IP网络传输中丢包率对语

4、音质量的影响分析和对不同网络状况下语音信号传输质量MOS等级的测试分析等内容。实践证明此网络是一个安全、快捷、可靠、灵活的网络,为如固网悦铃、预付费、一号通、广域虚拟网、号码携带等各项新业务的开展奠定了基础,为河南电信快速健康发展提供了技术平台。 关键词：下一代网络； 软交换；网络拓扑；关键指标计算；网络设计 Abstract Network evolutiontargetNGN technology asthe industry recognized.NGN intelligent networkisthe basis of the existing network,through the

5、network structure optimization,resourceregulation,node equipmentupgrading and transformation.Method of NGNnetwork is introducedand the management process optimizationtoachieve network optimization,business open,process intelligent network.Henan Telecomto further adapt to the marketand business devel

6、opment needs,and promote the healthy development of enterprises,but also fromthe pastare separated,so many layersof PSTNnetwork totake the customer as the center,integration of functions,structure flat,customers and businesscontrollablenextgeneration network evolution.After reform and opening-up,the

7、 networkshouldmeet the needs of market competition,but also the needof technology development,ultimately to the market,customer service. Theindependentdesign of Henanlocal NGN networkstructure,andcombined with themathematical model for predictingthe scientific developmentsituation in the past,predic

8、tion ofnew networkbusinessscale,calculation,the soft exchange platformBHCAdemand in thetrunk media gatewayusing differentcompression codinginputrateand outputrate ofIPrelaypackets(or bandwidth)analysis and calculationthecorresponding relationship,in the accessmedia gatewayusing differentcompressionc

9、odinginputrateand outputrate ofIPrelaypackets(or bandwidth)correspondence between the calculated,broadband multimedia accessbandwidth requirementsanalysis and calculation,indifferentsignaling gatewaysignaling linkrate andoutput IPpacket rate(or bandwidth)influence on speechquality analysis andfor di

10、fferentnetwork conditions,the voice signal transmissionquality of MOSranktest analysis and so onpacket loss rate of the corresponding relationand calculation,IP transmission network.Practice has proved that thisnetworkis a safe,fast,reliable,flexible network,such asfixed networkwill,prepaid,one numb

11、er,wide area virtual network,number portability andcarry out new businessfoundation,provides the technicalplatform for the rapidand healthy development of Henantelecom.Key words: NGN; Softswitch; network topology; calculation of key indicators; network design第1章 NGN网络概述及研究背景1.1软交换技术及其优点及发展背景软交换是基于分组

12、网利用程控软件提供呼叫控制功能和媒体处理相分离的设备和系统。目前已经从试验阶段发展到商用阶段。发达国家的运营商已经开始用软交换替代现有的程控交换系统，我国的主要城市也陆续开通了商用NGN网络。以软交换为核心技术的下一代网络已经蓬勃发展起来，下一代网络的解决方案能有效地为企业办公环境的员工提供融合的语音、数据和多媒体服务，建设下一代网络已经成为未来网络建设的必然。对于河南电网来说，部署软交换系统主要有以下优点：提升网络支撑力度。目前的电力通信网是基于电力系统传统业务构建的，重点主要在传输上，而在以增值业务为主的时代，网络不仅起到传输作用，它必须面向不同的用户群来支撑不同类型的业务和解决方案。通过

13、引入软交换，可以使网络得到优化，提升网络支撑力度，为电力系统的各种需求提供良好服务打下基础。提高服务质量。电力通信长期以来只充当提供业务平台的“配角”，对电力生产、经营、管理的业务流程缺乏足够了解，对各类应用系统建设关注度和参与度不高，导致电力通信网络始终不能很好地贴近用户、满足需求。软交换提供了开放式的应用程序接口，借助中间件可以很快实现异构系统的统一维护和管理，通信人员可以主动了解用户需求，制定实现方案，为用户提供综合的、高附加值的服务。1.2研究背景当前，电信网正在经历前所未有的变革和发展。基于IPi技术的下一代网络NGN，成为各电信运营商关注的焦点。NGN因其综合接入、业务多样、收费灵

14、活而发展迅速。1.3业务发展的需要NGN进入规模商用的首要动力就是“用户对电信业务的个性化需求”。NGN成为电信运营商满足用户需求、向综合信息业务提供商迈进捷径。随着固网技术与无线技术和互联网技术的逐步融合，各种基于IP的新的增值业务推陈出新。如视频点播、交互式网络电视、彩信等。业务种类由单一的基于通话时长，向基于分组的多媒体模式发展。业务的发展需要创新的灵活的易管理的、方便操作和维护的定价方案、计费管理，实现综合营销，解决运营商的核心问题。第2章 NGN网络架构及相关技术参数2.1网元设置原则2.1.1软交换设备作为软交换网络的核心设备，软交换的设置应与网络规划相适应，便于业务开展、网络演进

15、、维护管理，并注重安全可靠性。依据相关体制规范和现有设备情况，河南电信有限公司软交换设备实际组网时应遵循以下原则:(l)软交换必须按照二个大区的布局，采用大容量、少局所的设置原则。(2)区内软交换设置应采用平面组网方式，软交换设备之间采用逻辑网状网连接，没有层次之分。(3)河南电信有限公司软交换设备选用华为公司的产品，就目前提供的资料看处理能力上限为1600 万BHCA 考虑，实际配置应按照需求除以70%考虑冗余。(4)从安全性角度考虑软交换应成对设置，应放置在自然灾害较少、供电可靠、便于维护管理的不同城市或同城市有相当距离的两个建筑物内，采用主备用或两套软交换相互备用的工作方式。所谓主备用是

16、指正常时只运行一套软交换设备，另一套备用;当主用软交换设备故障时，由备用软交换接管业务。所谓互为备用是指正常时两套软交换都运行，但每套都预留一定冗余作为另一套的备用，当其中一套故障时由另一套接管业务。2.1.2信令网关设备在软交换网络中，信令网关负责实现与现有电话网的信令互通，其功能主要是信令协议的转换，PSTN 侧采用数字中继接口，分组网侧采用以太网接口。(l)信令网关可以独立设置，也可以与软交换设备、媒体网关设备综合设置。(2)独立信令网关的设置必须按照二大区的布局，遵循大容量、少局所的则(3)独立信令网关的容量上限按照PSTN 侧约1000 条64K(4)从安全性角度考虑，独立信令网关应

17、尽量成对设置，理局址。链路考虑。放置在不同的物(5)信令网关应设置在软交换同一局址同一机房。2.1.3中继媒体网关设备中继网关在工P 网络和传统PSTN 网络之间提供媒体映射和代码转换功能，即终结电路交换网络设施(中继线路等)，将媒体流分组化并在IP 网络上传输，也可以反过来在IP 网络去往PSTN 的方向上执行媒体转换的功能。一般地，中继媒体网关设备应具备语音处理功能、资源控制功能、QoS 管理功能等。中继网关PSTN 侧采用数字中继接口，分组网侧采用以太网接口。(1)中继媒体网关的设置应根据不同本地网的实际情况，从不同的切入点满足PSTN 网发展的要求，按照大容量、少局所的原则建设。(2)

18、中继媒体网关原则上以本地网为单位进行建设，根据实际业务量和网络组织的需要，确定中继媒体网关的数量和容量。(3)中继网关的容量上限可按照PSTN 侧约3000EI 考虑。(4)中继网关可以单独设置或者成对设置，成对设置的中继媒体网关应尽量放置在不同的物理局址，采用话务负荷分担方式工作。(5)中继网关的数量必须严格控制，以满足规划期内固定电话网长途分流、固网智能化所建设TG 汇接局等需求限度，不可过度发展。在规划末期，应研究当PSTN 逐步萎缩而将TG 用于连接原有V5 接入网等应甩TG 逐步向AG/TG 转移。2.1.4接入网关设备中接入网关(AG)是软交换系统中的接入层设备。AG 提供媒体映射

19、和代码转换功能，即终止TDM 电路、将媒体流分组化并在分组网上传输。AG 可以实现用户侧的模拟用户接入、工SDN 接入、V5 接入、XDSL 接入等，并且在网络侧提供以太网接口。AG 应具有回声抑制及静音功能，同时支持当识别出传真、Modem 信号时关闭回声抑制及静音功能。本地软交换网络的规划设计北京邮电大学工程硕士专业学位论文接入网关AG 应具有电信级的话音质量及管理运营功能，同时具备高可靠性、高可用性和易维护性。(1)接入网关原则上以本地网为单位建设，设置必须综合考虑当地的传输、承载网、维护等多方面因素，不同应用模式采用与之相适应的建设模式。(2)原则上，接入网关适合为具有一定用户规模的集

20、团用户及密集小区用户提供语音、传真、拨号上网等接入方案，可以替代传统PSTN 网络中的小型集团交换机、端局及远端模块。(3)原则五用户数量在100 一30000 规模时可以考虑采用AG 设备接入，100用户以下的用户规模不适合采用AG 接入。(4)原则上，接入网关不要求成对设置，但接入网关本身应支持主要部件的安全备份，如主控板、业务处理板等。(5)在AG 用于替换端局并接入原有窄带接入网、模块局时，AG 容量按10 万用户的容量考虑。2.1.5 IAD 设备综合接入设备(IAD)处于软交换体系架构下的接入层。工AD 是软交换系统终端设备，是软交换业务的最终承载终端，能够提供传统话音业务，具有数

21、据与语音处理特性，能对模拟语音进行处理并具有媒体流传送功能。(l)工AD 设备原则上以本地网为单位建设。(2)IAD 设备的设置必须综合考虑承载网条件、供电稳定性、使用环境等因素，首先在城市中应用。(3)IAD 位于用户端侧，无需专门的机房，一般放置于离用户较近的地方，重点向中小企业客户推广，重点应用于多媒体业务的实现;有需求时也可应用于个人用户、学生宿舍、居民小区、企业及办公楼，利用现有数据网资源迅速提供用户语音业务。(4)IAD 的推广必须以完善的IAD 管理系统为前提。媒体资源服务器媒体资源服务器属于软交换网络中应用层的设备，在软交换或应用服务器的控制下，提供各种业务所需的媒体资源，如基

22、本业务音、会议、交互式应答、录音通知等。2.1.6媒体资源服务器媒体资源服务器属于软交换网络中应用层的设备，在软交换或应用服务器的控制下，提供各种业务所需的媒体资源，如基本业务音、会议、交互式应答、录音通知等。(l)媒体资源服务器可以独立设置也可以和媒体网关合设，独立媒体资源服务器原则上集中设置，与软交换设备同局址同机房。(2)独立媒体资源服务器成对设置，并要求媒体服务器的主处理板、电源及通讯板等系统的主要部件具有热备份冗余。(3)规划期内需注重媒体资源服务器作为IP 的应用。2.1.7应用服务器应用服务器在软交换体系中处于应用层，通过与软交换设备、媒体资源服务器等网元的交互、协作，向用户快速

23、、灵活地提供增值业务。(l)应用服务器应与河南电信有限公司统一业务平台的规划相适应，规划期内以省为单位建设，为所有的软交换系统提供业务;(2)应用服务器的设置按照业务种类划分，不同的业务承载在不同的应用服务器上;(3)从安全性角度考虑，应用服务器本身必须采取双机热备份，每个独立的主机系统中所有内部总线及重要模块双冗余设置。对于重要的应用服务器应考虑异地容灾方案:可采用异地1+1 备份或异地N+1 备份的方案。2.2网元局址选取2.2.1核心网局址选取以大区制模式建设软交换网络，核心部分如业务服务器、软交换、信令网关、媒体资源服务器等集中度高、容量大，适宜设置在配套设施良好，维护力量较强的电信自

24、有机房中，机房应满足一定的温湿度、清洁度、噪声、静电干扰、电磁干扰、照明、接地、抗震、消防等方面的要求。另外，在大区制建设模式下，由于接入层分散且业务承载方式各不相同，因此核心部分应尽量选择设在业务中心、传输中心、CNZ 和IP 城域网的中心节点。2.2.2 TG、TG/AG 局址选取TG、TG/AG 主要用于解决对PSTN 的分流、PSTN 汇接局、设备退网替换等应用，其特点是单点业务量丸下带用户数量多，一旦发生故障对全网影响极大。另外随着软交换用户和业务量的逐渐增长，媒体流量上升极快，对1P 承载网的Qos保障要求也较小容量AG、IAD 高，因此应结合现有传输网络、PSTN 业务汇聚情况、

25、城域网/CNZ 节点等情况选择局址。本工程TG/AG 设备选取的局址见附表5.1 一1 软交换网元设置方案表。2.2.3 AG、IAD 局址选取AG、IAD 必须贴近用户，因此必须根据用户的分布进行合理选址，机房的选择可参照现行驻地接入点的选址原则。2.3电信软交换网络拓扑结构河南电信本地软交换系统在郑州、洛阳分别设置1 套核心控制设备(55)、l套信令网关设备(SG)、2 套中继网关设备(TG);还设置了业务服务器、媒体资源服务器、软交换网管等后台设备;在其他地市配置有中继网关设备、工AD、AG等。目前河南电信本地软交换设备直接承载于IP 网之上，河南电信软交换网络结构图见下图4 一12.4

26、网组网方案信令适配和传送方式信令网关(SG)位于软交换网络的接入层，是No.7 信令网与软交换接收和发送信令消息的信令代理，作为No.7 信令网和软交换网的关口，对信令消息进行中继、翻译或终结处理。信令网关实现PSTN 网和软交换网的互通，将557 信令转换为通过分组网络传输的IP 包。以SIGTRAN 协议传送给软交换机处理。SIGTRAN协议可支持几种No.7 信令适配层，完成No.7 信令与IP 网中传送No.7 信令高层适配，采用的协议主要包括No.了信令MTP 第二级用户适配层(MZuA)、No.7 信令MTP 第二级用户对等适配层(MZPA)、No.7 信令畔P 第三级用户适配层(

27、M3UA)。其中MZPA 和MZUA 都是传送MTP3 数据消息都向MTP3 提供MTPZ 高层接口。区别在于MZPA 协议要求SG 与SS 间的连接是No.7 信令链路SG 实际上作为STP 存在，需要分配信令点编码;而MZUA 协议下SG 与SS 之间的连接不是No.7 信令链路，SG 作为MTP 到远端实体的扩展，不是No.7 信令点，不需要分配信令点码。而M3UA对NGN 网络屏蔽了MTP 所有层面，NGN 中的软交换以及其它设备无须提供附P 功能，避免了提供IP 业务节点(例如软交换)的厂家开发复杂的NO.了信令路由管理功能;另外使用M3UA 的信令网关在组织网络时，可以根据网络具体

28、情况决定是使用其信令代理功能还是转接功能，组网更加灵活，因此本工程建议采用M3UA协议。信令网关设置原则(l)安全可靠性原则(2)提供标准S 工GTRAN 协议栈，有较强的信令处理能力，支持ZMbit/S 高速信令链路。(3)成对设置，负荷分担工作;(4)为节省传输资源，宜与软交换机同址设置;(5)信令网关与STP 间的64Kbit/S 信令链路超过8 条时，建议采用ZMbit/S高速信令链路。2.5 网络与其他网络的互通及路由2.5.1N 与PSTN 的互通 NGN 网络可以提供本地网业务，因此需要与现有PSTN 实现互通，NGN 与PSTN的互通方式如图所示:媒体互通NGN 网与PSTN

29、电路交换网的媒体互通通过中继网关TGW 进行。TGW 的网络侧标准100M 以太网接口或1000M 以太网接口，与承载网连接。中继网关的电路侧接口采用El 接口或STM 一1 接口分别与长途局、关口局、端局相连。信令互通NGN 通过七号信令网关采用工SUP 信令分别与本地网互通根据PSTN 网络的实际组织情况，可以采用直连的FLink 方式。当网络具备LSTP 条件时，推荐通过将七号信令链路与LSTP 对相连的ALink 方式分别接入本地七号信令网，与市话关口局、长途局、端局以准直连方式互通。2.5.2GN 与现有智能网的互通 NGN 与现有智能网的互通有两种方式。(1)通过现有的SSP 触发

30、智能网业务，软交换直接将呼叫路由到SSP 处理;(2)软交换直接作为SSP 触发智能网业务，软交换与智能网SCP 之间采用INAP 协议互通。本期工程软交换作为SSP，通过信令网关和中继网关与现有智能网中的SCP和SSP 进行互通，互通方式如下图所示:2.5.3与SG的互通 软交换网络通过中继网关TG 和SG 与PHS 的网关局进行互通互通方式如下图所示:NGN 与PHS 的互通包括信令的互通和中继的互通，其方式与上述的与PSTN互通方式基本相同。媒体互通软交换网与PHS 交换网的媒体互通通过中继网关TGW 进行。中继网关的电路侧接口采用El 接口或STM 一1 接口分别与PHS 关口局相连，

31、完成语音到IP媒体的相互转换。信令互通软交换通过七号信令网关采用工SUP 信令分别与本地网LSTP 互通或者与PHS关口局设置直达的FLink。SDC 在网络中的定位是一个用户属性寄存器，主要保存用户数据，包括用户的逻辑号码、物理号码和用户签约使用的智能业务数据等，而不实现具体的业务逻辑。对于不需要业务逻辑的某些号码变换类业务，如NP(号码可携带)业务，由于SDC 本身具有改发号码的特性，可以在SDC 上实现。智能业务流程如下:由PHS 网络查询用户属性(通过PHS 一HLR)，在发现用户有智能新业务后(不涉及具体业务)，在被叫号码前加插路由接入码，将此呼叫路由到NGN 网络实现具体业务查询，

32、到NGN 后，还需要再次查询SDC，得到用户的具体智能业务属性，并完成处理。得到用户具体的智能业务，同时由PSTN的业务平台实现业务触发和处理。2.5.4其他运营商网络的互通 软交换网络可以直接利用现有PSTN 网络已有的网关局。信令层面，软交换可以通过信令网关SG 连接到现有PSTN 网络中的网关局，然后通过该网关局再和其他运营商网络的网关局进行互通，媒体层面，软交换网络通过中继网关TG 连接到现有PSTN 网络中的网关局，然后通过该网关局再和其他运营商网络的网关进行互通，互通方式如图所示:NGN 与现有NGN 网互通NGN 与现有NGN 的互通可以采用1P 方式和TDM 方式。在IP 承载

33、网可以直接互通时，软交换之间采用的标准协议主要有BICC、SIP 一T 和SIP 一I 三种。BICC 协议是工TU 一T 制定的标准协议主要是将七号信令中的工SUP 协议进行封装，B 工CC 协议主要覆盖窄带话音业务，为早期的软交换互通协议。SIP 一T 是IETF 制定的标准协议主要是对SIP 协议进行扩展SIP 一I 是ITU 一T制定的标准，SIP 一I 协议族的内容远远比SIP 一T 的内容要丰富。SIP 一I 协议族不仅包括了基本呼叫的互通，还包括了各类补充业务的互通，SIP 一I 既考虑了固网软交换环境下SIP 与BICC/ISUP 的互通也有移动3GPPSIP 与BICC/IS

34、UP 的互通具有I 刊一T 标准固有的清晰准确和详细具体，可操作性比SIP 一T 强。SIP I 在考虑窄带业务的同时也能够很好的支持宽带新业务，并且3GPP 已经采用Q.1912.5。作为IMS 与PS 们岁PLMN 互通的最终标准。第3章 河南电信软交换网络的规划与设备选择3.1网络流量参考模型和计算方式3.2交换网呼叫模型经验统计数据:假设以如下数据为依据说明网络流量分析模型和计算方法令用户话务量:0.05 一0.1Erl，中继忙时话务量0.SErl令平均通话时长为=9053.3呼叫模型经验统计数据以软交换的呼叫模型，各个呼叫协议所需的呼叫消息数和呼叫字节数分别为:呼呼叫协议议呼叫消息数

35、数呼叫字节数MMMGCPPP166611200HHH32333111111700555IPPP77718900终端用户比例:MGCP:H323:SIP=80%:10%:10%局内呼叫的分布: 主叫被叫 MGCP 用户 H323 用户 MMMGCP 用户 64% 8% 8%HHH323 用户 8% 1% 1%SSSIP 用户 8% 1% 1%局内平均消息数:(16+16)X64%+(16+11)X16%+(16+7)X16%+(11+7)XZ%+(11+11)Xl%+(7+7)XI%=30 条局内平均字节数:(1120+1120)X64%+(1120+1170)X16%+(1120+1890)X

36、16%+(1170+1890)XZ%+(1170+1170)Xl%+(1890+1890)XI%=2402电信本地软交换网络的规划设计北京邮电大学工程硕士专业学位论文出局呼叫的分配:主叫被叫 SIP 中继 H323 中继继MMMGCP 用户 40% 40%HHH323 用户 5% 5%SSSIP 用户 5% 5%出局平均消息数:(16+11)X40%+(16+7)X40%+(11+7)XIO%+(11+11)XS%+(7+7)XS%=24 条出局平均字节数:(1120+1170)X40%+(1120+1890)X40%+(1170+1890)X10%+(1170+1170)XS%+(1890+

37、1890)入局呼叫的分配:主叫被叫XS%=2734SIP 中继 40%H323 中继 40%MGCP 用户 5%H323 用户 5%SIP 用户 5%与出局一样。入局平均消息数:24 条入局平均字节数:2734全局平均呼叫消息数30X10%+24X50%+24x40%=25 条全局平均呼叫字节数2402X10%+2734X50%+2734X40%=27003.4 计算公式NGN 的每路话音所需要的IP 带宽IP 骨干网中的带宽占用值计算公式是:媒体包长度=RTP 头+UDP 头+IP 头+Ethernet 头+有效载荷其中:RTP 头=96bit(12byte)UDP 头=64bit(8byt

38、e)(SIP、MGCP 用UDP 承载，H.323 用TCP 承载此处为计算方便用UDP 来计算);IP 头=16Obit(20byte)Ethernet 头=208bit(26byte)网络开销字节数:网络开销字节=8+20+26=54;所以，包长度=96+64+160+208+有效载荷=528bit+有效载荷软交换网络的规划设计北京邮电大学工程硕士专业学位论文有效载荷=打包周期(秒)x 每秒的比特数带宽=包长度X 每秒包数=包长度/打包周期=(528bit+有效载荷)/打包周期=528/打包周期十有效载荷/打包周期=528/打包周期+(打包周期X 每秒的比特数)/打包周期=528/打包周期

39、+每秒的比特数对于G.711，64KBpS，20ms 打包:每路带宽=528/0.02+64k=90.4Kbps对于G.729，SKBps，20ms 打包:每路带宽=528/0.02+sk=34.4Kbps对于G.723.1，5.3KBps，30ms 打包:每路带宽=528/0.03+5.3k=22.gKbps对于G.723.1，6.3KBps，30ms 打包:每路带宽=528/0.03+6.3k=23.gKbps3.5智能业务呼叫话务模型单机话务量:0.O23Erl;ISUP 信令链路平均负荷:0.ZErl/Link;ISUP 信令平均每次呼叫消息个数:8.2ISUP 信令每消息平均字节数:

40、30工NAP 信令链路平均负荷:0.4Erl/Link;双向消息数量不平衡系数:1.6;MAP+消息长度:130BytS。2.2 软交换(SS)的处理能力BH 以的计算按照业务量预测郑州局用户数为40 万用户，每个用户0.OSErl，每个呼叫通话时长90 秒计算则该话务量所对应BHCA=(400000X0.05X3600)/90=SOOKBHCA该BHCA 所对应的CAPS=800K/3600=222南电信本地软交换网络的规划设计北京邮电大学工程硕士专业学位论文3.6软交换网中继网关(TG)的中继电路数的计算每用户话务量通常按0.05Erl 计算，每中继容量按0.SErl 话务能力计算，设所需

41、的中继容量为Y，则有:Yx30x0.5=400000X0.05Y 七1334EI3.7软交换网信令网关SG 的信令链路数的计算l、软交换55/SG 对TG 的link 配置(准直联方式)所需信令链路=(各本地TG 中继总量x 中继负荷/呼叫时长x 平均每次呼叫消息个数火每消息平均字节数x8)/(64x1024x 信令负荷x 双向消息数量不平衡系数=(1334X30XO.5/gOXS.2X30X8)/(64X1024X0.2XI.6)= =21 条2、软交换55/SG 对SDC 的11nk 配置(直联方式)所需信令链路=(本地网用户总容量x(每用户双向话务量/2)/呼叫时长x 平均每次呼叫查询消

42、息个数2.6x(MAP+每消息平均字节数)xs)/(64x1024x 信令负荷X 双向消息数量不平衡系数)=(400000X0.025/90x2.6X(130+30)XS)/(64X1024XO.4XI.6)=9条3.8软交换网带宽的计算3.8.1信令消息所需带宽 软交换所需处理能力、带宽需求以40 万网内用户的典型数据计算，用户平均话务量为0.05ERL。平均通话时长为905，则40 万网内用户要求的BHCA 为(400000x0.05x3600)/90=SOOK，所以软交换需要SO0k 的BHCA 支持能九相应的CAPs 为SO0k/3600=222 次/s。在软交换网络中，SIP、MGC

43、P 用UDP 承载，H.323 用TcP 承载，为计算方便下面统一用UDP 来计算，则网络开销字节数为:UDP 头+IP 头+Ethemet 头=8+20+28=54bit。若全局平均呼叫消息数为25 条，平均呼叫字节数为2700bit。则软交换所需信令带宽为:信令消息所需带宽=所需CAPSx(消息字节数+网络开销字节)xs32地软交换网络的规划设计北京邮电大学工程硕士专业学位论文=222X(2700+25X54)XS=7.ZMbPs3.8.2媒体流所需带宽 所需带宽=并发用户数(cAPsx 平均通话时长)X 每路带宽采用不同压缩编码的带宽:l、对于G.711，64KBpS，20ms 打包，每

44、路带宽=90.4KbpS 所需带宽:400000X0.05X90.4=1.SGbPs2、对于G.729，SKBpS，20ms 打包，每路带宽=34.4KbpS 所需带宽:400000X0.05XX34.4=688MbPs3、对于G.723.1，5.3KBpS，30ms 打包，每路带宽=22.gKbpS 所需带宽:400000X0.05XX22.9=458MbPs4、对于G.723.1，6.3KBps，30ms 打包:每路带宽=23.gKbpS 所需带宽:400000X0.05X23.9=478MbPs3.8.3控制信令流所需带宽软交换劳A75lxMG(以l 个EI 为单位)8.25KbpS。对

45、于Megaeo/H.248，呼叫消息数为:38 条(主叫:22，被叫:16)呼叫消息的包长度(包含IP头部和Eth 头部)主叫:2298+22X(8+20+14+8+8+4)=3662 字节被叫:1701+16x(8+20+14+8+8+4)=2693 字节。平均:(3662+2693)/2=3177 字节。40 万用户所需信令带宽:400000*0.05/90*3177*8=5.6Mbps3.9河南电信软交换网络参数的计算结果序号 项目名称称 郑州地区 洛阳地区11111 软交换下总用户数 40 万 30 万22222 软交换BHCA值 800KK 600KK33333 软交换CAPS值 22222 1666644444 中继电路数(ZM) 1334EI 1000EII55555 中继电路JP带宽(G.711)1.SGbPs 135.6MbPs66666 IP信令带宽需求 7.2MbPs 5.4MbPs77777 控制信令流所需带宽宽 5.6MbPs 4.2MbPsss
