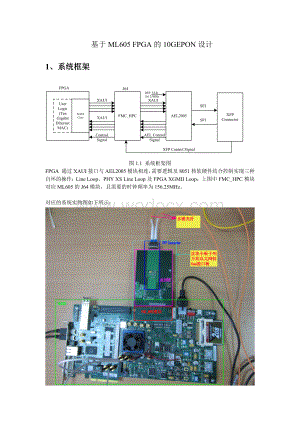

1、 基于ML605 FPGA的10GEPON设计1、系统框架图1.1 系统框架图FPGA 通过XAUI接口与AEL2005模块相连，需要逻辑及8051核软硬件结合控制实现三种自环的操作：Line Loop、PHY XS Line Loop及FPGA XGMII Loop；上图中FMC_HPC模块对应ML605的J64模块，且需要的时钟频率为156.25MHz。对应的系统实物图如下所示：图1.2 系统实物图注意：其中采用的是两根多模光纤与Smartbits数据通信测试仪的XFP模块相连。FMC_HPC配置的是GTX Bank112中GTXE1_X0Y0、GTXE1_X0Y1、GTXE1_X0Y2、

2、GTXE1_X0Y3，并由管脚MGTREFCLK0P_112、MGTREFCLK0N_112提供156.25MHz的时钟频率：图1.3 本测试中Virtex-6 GTX的配置2 XAUI IP设计2.1 XAUI IP介绍XAUI利用4对3.125Gbps差分通道（4-lane）传输10G以太数据。每对差分通道采用8b10b编码，以方便差分数据的恢复。信号采用CML电平。为了实现发送与接收的通道，在发送方插入特定的码字。XAUI IP与用户端口采用XGMII的接口标准。在FPGA内部，XAUI接口的框架如下图所示：其特性为：l 对于每一个通道而言，产生IDLE字码l 每一对差分通道完成字同步l

3、 四队通道Alignment设置。控制字含义IDLE字符规则：(1) 在|T|之后必须跟2.2 Xilinx XAUI IP生成打开Core Generator选择xaui 10.2版本，并选择XGMII接口如下所示，跟物理层可以完美对接：图2.1 XAUI IP 生成生成好后在工程中加入自动生成的example的例子这里注意要把ODDR的部分隐去。因为我们用的这块不作为最终工程的top顶层。3 MDIO接口设计3.1 系统框图MDIO控制接口框图如下图所示。MDIO控制逻辑采用Wishbone接口，MDIO接口提供四个信号。MDIO的发起操作有两种：可以通过寄存器发起本次操作（快速访问，在发

4、起操作之后，处理器可以做其他工作，然后通过读取寄存器来判断本次操作是否已经完成），也可以通过直接访问Wishbone总线直接访问MDIO设备。图3.1 MDIO接口框图3.2 Wishbone接口信号定义从WISHBONE Master端来看，WISHBONE协议接口定义如下表所示：信号信号方向含义Rst输入系统复位信号，高电平有效Clk输入系统时钟cyc_i输入单次总线访问持续信号：在整个总线访问周期内该信号置高。一旦检测到ACK_I信号为高，则该信号置低，表示单次总线访问周期结束。不支持突发传输we_i输入读写控制信号：仅仅高电平表示本次mdio访问为写操作，低电平读有效。tgc_i输入W

5、ashbone访问类型标识信号,高表示访问内部寄存器，低电平表示直接访问MDIOaddr_i9.0输入寄存器地址信号：当tgc_i为高。 Addr_i1:0: 2b00, ctl寄存器;2b01, data_o寄存器；2b10, data_i寄存器当tgc_i为低时，addr_i4:0, reg地址；addr_i9:5, phy地址ack_o输出反馈信号：置高一个时钟，标示单次总线访问周期结束。data_o 15.0 输出数据输出：输出mdio读操作的得到的数据，在ack_i置高后有效。data_i 15.0输入数据输入：输入需要在wishbone写操作时存入不同寄存器的数据。图3.2 WIS

6、HBONE操作时序示意图3.2 MDIO接口定义（外部接口）图3.3 MDIO外部接口信号信号方向含义MDC输出时钟信号：输出mdio总线的时钟信号，在802.3协议规定的最高时钟频率为8.3MHz。MDIO双向mdio数据信号：用于传输STA和PHY之间的控制和状态信息。此处定义的mdio接口提供了一种简单的、双线的、串行接口，其目的是连接控制端和被其控制的PHY设备，以达到控制PHY设备和获知PHY设备状态的功能。3.3 内部寄存器定义寄存器含义偏移地址含义MDIO_CON(R/W)0MDIO控制寄存器：详见X.2.1DATA_o(R/W)1MDIO数据寄存器：用于写入mdio端口需要发送

7、的数据。可以进行读写操作。DATA_i(R)2MDIO接收到得数据，只有在Start/busy状态信号为0 时，该信号才有效3.3.1 MDIO_CON控制寄存器寄存器位定义说明默认值4:0reg_addr寄存器地址：PHY设备中的寄存器地址5b000009:5Phy_addrPHY设备地址：PHY设备的设备地址5b0000010Write/rd#mdio读写操作控制位：置1为写操作，置0为读操作11Start/busy总线状态标志位：不起控制作用。在mdio操作开始时自动置1，在mdio操作结束时自动置0。12前导码控制mdio前导码控制位：置1时，MDIO操作发送的数据包含前导码否则。置0

8、时，不发送前导码015:13MDC时钟控制寄存器15:13000001010111clk时钟分频系数50801102603b0003.3.2 DATA_o寄存器（R/W）该寄存器可以进行读写操作，用于写入mdio端口需要发送的数据。写mdio周期时，Washbone总线将要发送的数据写入此寄存器。3.3.3 DATA_i 寄存器（R）当控制寄存器的Start/busy信号为低电平，并且本次操作为MDIO读操作时，该寄存器存储读取到得MDIO内容3.4 MDIO寄存器操作时序3.4.1 控制寄存器访问时序（MDIO_CON）MDIO_CON控制寄存器支持读写操作，访问该寄存器需要三个时钟周期，如

9、图 50所示，其中mdio_con_reg就是内部的控制寄存器。图3.4 MDIO_CON访问时序3.4.2 输出寄存器访问时序（DATA_o）该寄存器支持读写操作，访问该寄存器需要3个时钟周期。图3.5 DATA_o访问时序3.4.3 输出寄存器访问时序（DATA_i）该寄存器支持读写操作，访问该寄存器需要3个时钟周期。图3.6 DATA_i访问时序3.5 MDIO访问方式3.5.1 直接访问方式1设置MDIO_CON15:12,也即设置MDIO总线速率以及是否采用前导码，其它位设置为0。2启动通过WISHBONE总线发起MDIO读写操作（TGC_i必须为低电平，地址总线的4:0为reg地址

10、，地址总线的9:5为phy地址）。图3.7 MDIO写操作访问时序（没有前导码）图3.8 MDIO读操作访问时序（没有前导码）3.5.2 间接访问方式1间接写操作访问l 把要写的数据写入mdio_o寄存器l 设置mdio_con相关寄存器(包括reg_addr, phy_addr,等)，并把Write/rd#设置为1， start_busy设置为1l 然后循环读取mdio_con寄存器，如果start_busy信号为0，则表示本次操作已经完成。MDIO访问发起操作有两种：一种是通过MDIO_CON寄存器发起2间接读操作访问l 设置mdio_con相关寄存器(包括reg_addr, phy_ad

11、dr,等)，并把Write/rd#设置为0， start_busy设置为1l 然后循环读取mdio_con寄存器，如果start_busy信号为0，则表示本次操作已经完成。l 从mdio_i寄存器读取mdio获取的数据3.5.3 访问特点1 直接访问与间接访问需要按照上述介绍的次序进行。2 在间接访问期间，不能启动直接访问，否则会造成逻辑的紊乱3 在启动间接访问时，如果再次启动间接访问，则后面配置的参数在本次访问期间不起作用，不用启动第二次MDIO访问。不过相关配置参数（例如reg_addr, phy_addr）会在下次操作起作用4 每次mdio访问都会重新设置MDIO的波特率（不会造成MDC

12、的短脉冲毛刺），在启动MDIO访问前，会多发一个高电平，提高系统的稳定性和兼容性4 XGMII与GMII之间转换模块设计4.1 xgmii2gmii模块设计XGMII总线转GMII总线如Error! Reference source not found.所示，利用两个FIFO实现高速与低速总线的转换。数据帧FIFO的宽度为65位，其中低64位存储XGMII总线的数据，第65位用来记录存储数据是否为该帧的最后一位。帧状态FIFO用来存储存储数据帧FIFO的状态。图4.1 xgmii2gmii模块仿真图4.2 xgmii2gmii实现框图图4.3 gmii2gmii写控制模块状态转换图Xgmii2

13、gmii写控制模块状态转换Error! Reference source not found.所示。其中l 转换状态A: 只有XGMII总线上出现起始字符并且数据帧FIFO非慢的时候才实现状态的转换。当数据帧FIFO写满时，丢弃XGMII总线的数据帧。l 转换状态A：当检测到XGMII总线上出现错误帧、结束帧或者传输传输数据包为大包时，则结束数据存储。系统设计不支持huge packet传输。如果在数据写入数据帧时，数据帧出现些慢时，则放弃本次操作，这样就不会造成系统传输传输的紊乱。l 操作A:当出现状态转换时，把XGMII总线的第一次写操作状态记录到帧状态FIFO。根据IEEE802.3，X

14、GMII总线传输的首字节可能出现XGMII总的7:0上，或者XGMII总线的39:32上。利用转换状态FIFO的最高位来记录该状态，如果XGMII总线传输数据帧的首字节出现在XGMII总的7:0，则该位为0（如图 所示），否则为1（图 ）。同时在该状态启动XGMII总线的存储操作，有XGMII总线的传输速度为156.25MHz，传输速度相对来说比较高，为了减少逻辑的复杂度，存储数据内容与XGMII总线内容一致，不进行修改。图 4.4数据帧在XGMII总线的最低位存储仿真图图 4.5数据帧在XGMII总线的第4Byte位置存储仿真图l 操作B：操作B包括两种情况：(1)把最后的数据帧写入到数据F

15、IFO中，并在数据帧FIFO的64位记录为高电平(2)记录数据帧在64为XGMII总线上的有效数量（0-7Bytes），并写入到帧状态FIFO中，图 。图 4.7记录XGMII总线结束状态有效字节。4.2 gmii2xgmii模块图 4.8数据帧首字节修改成XGMII的开始字符图 4.9数据帧末字节增加XGMII的结束字符5 测试结果5.1 AEL2005 Line Loop图5.1 Line Loop串口显示图5.2 SmartBits测试数据SmartBits连续发包，从测试数据中可以看出没有误码。5.2 PHY XS LINE LOOP图5.3 PHY XS LINE LOOP的串口显示图5.4 SmartBits测试数据SmartBits连续发包，从测试数据中可以看出没有误码。5.3 FPGA XGMII LOOP图5.5 FPGA XGMII LOOP串口显示图5.6 SmartBits测试数据
