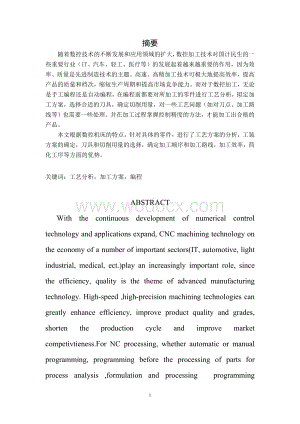

1、摘要随着数控技术的不断发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为效率、质量是先进制造技术的主题。高速、高精加工技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。而对于数控加工，无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量，对一些工艺问题（如对刀点、加工路线等）也需要一些处理。并在加工过程掌握控制精度的方法，才能加工出合格的产品。本文根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确

2、定加工顺序和加工路线，加工效率，简化工序等方面的优势。关键词：工艺分析，加工方案，编程ABSTRACTWith the continuous development of numerical control technology and applications expand, CNC machining technology on the economy of a number of important sectors(IT, automotive, light industrial, medical, ect.)play an increasingly important role, si

3、nce the efficiency, quality is the theme of advanced manufacturing technology. High-speed ,high-precision machining technologies can greatly enhance efficiency, improve product quality and grades, shorten the production cycle and improve market competivtieness.For NC processing, whether automatic or

4、 manual programming, programming before the processing of parts for process analysis ,formulation and processing programming selecting the right tool to determine the cutting parameters, on a number of technology issues(such as on the knife point, processing line,ect.)also needs some work. And proce

5、ss mastery control precision, to processing the qualified product. This article in accordance with the characteristics of CNC maching tools, tailored to specific parts, a process of analysis, determination of tooling programme, tool and cutting parameters selection, determine the order and processin

6、g lines for processing, the processing efficiency, simplify processes, and other benefits. Keywords ：Process analysis working scheme programming目录摘 要1Abstract2第一章 绪论41.1数控机床的产生与发展41.2数控机床的加工特点41.3数控机床的发展趋势4第二章 工件的装夹82.1 设计夹具的目的82.2夹具的分类82.3专用夹具的组成92.4典型的定位元件92.5夹具中的夹紧机构82.6夹具的发展趋势9第三章 刀具及切削用量103.1切削

7、加工的基本条件103.2数控刀具的主要种类和特点10 3.2.1数控刀具的种类10 3.2.2数控刀具的特点103.3合理选择数控刀具的原则103.4切削用量的选择10第四章 数控加工工艺基础124.1基本概念124.2零件图样的工艺分析134.3确定毛坯134.4进给路线的确定134.4.1铣削加工路线的确定104.4.2孔加工路线的确定104.5加工阶段的划分134.6工序的划分124.6.1工序划分的原则104.6.2工序划分的方法104.7定位基准134.8机床设备和工艺设备的选择134.9加工余量及工序尺寸的确定124.10工艺文件的制定13第五章 典型零件的数控加工工艺分析145.

8、1分析零件图135.2确定毛坯的种类和尺寸135.3确定加工方法和加工路线135.4选择切削用量135.5 选择刀具145.6 确定加工坐标系165.7计算刀具轨迹坐标165.8填写工艺文件19第六章 结束语25第七章 致谢词26参考文献27第1章 绪论1.1数控机床的产生与发展数控机床(Numerical Control Machine Tools)是用数字代码形式的信息(程序指令)，控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。数控机床是在机械制造技术和控制技术的基础上发展起来的，其过程大致如下： 1948年，美国帕森斯公司接受美国空军委托，研制直升飞机螺旋桨叶

9、片轮廓检验用样板的加工设备。由于样板形状复杂多样，精度要求高，一般加工设备难以适应，于是提出采用数字脉冲控制机床的设想。 1949年，该公司与美国麻省理工学院(MIT)开始共同研究，并于1952年试制成功第一台三坐标数控铣床，当时的数控装置采用电子管元件。1959年，数控装置采用了晶体管元件和印刷电路板，出现带自动换刀装置的数控机床，称为加工中心( MC Machining Center)，使数控装置进入了第二代。1965年，出现了第三代的集成电路数控装置，不仅体积小，功率消耗少，且可靠性提高，价格进一步下降，促进了数控机床品种和产量的发展。 60年代末，先后出现了由一台计算机直接控制多台机床

10、的直接数控系统(简称 DNC)，又称群控系统；采用小型计算机控制的计算机数控系统(简称 CNC)，使数控装置进入了以小型计算机化为特征的第四代。 1974年，研制成功使用微处理器和半导体存贮器的微型计算机数控装置(简称 MNC)，这是第五代数控系统。 20世纪80年代初，随着计算机软、硬件技术的发展，出现了能进行人机对话式自动编制程序的数控装置；数控装置愈趋小型化，可以直接安装在机床上；数控机床的自动化程度进一步提高，具有自动监控刀具破损和自动检测工件等功能。 20世纪90年代后期，出现了PC+CNC智能数控系统，即以PC机为控制系统的硬件部分，在PC机上安装NC软件系统，此种方式系统维护方便

11、，易于实现网络化制造。目前，世界主要工业发达国家的数控机床已经进入批量生产阶段，如美国、德国、法国、日本等，其中日本发展最快。我国1958年试制成功第一台电子管数控机床，从1965年开始研制晶体管数控系统，到20世纪70年代初曾研究出数控臂锥铣床、非圆插齿机、数控立铣床、数控车床、数控镗床、数控磨床和加工中心等。20世纪80年代随着改革开放政策的实施，我国从国外引进了先进技术，并在消化、吸收国外先进技术的基础上，进行了大量的开发工作，进而推动了我国数控机床新的发展高潮，使我国数控机床在品种上、性能上以及水平上均有了新的飞跃。1.2数控机床的加工特点(1) 自动化程度高，具有很高的生产效率。除手

12、工装夹毛坯外，其余全部加工过程都可由数控机床自动完成。若配合自动装卸手段，则是无人控制工厂的基本组成环节。数控加工减轻了操作者的劳动强度，改善了劳动条件；省去了划线、多次装夹定位、检测等工序及其辅助操作，有效地提高了生产效率。 (2) 对加工对象的适应性强。改变加工对象时，除了更换刀具和解决毛坯装夹方式外，只需重新编程即可，不需要作其他任何复杂的调整，从而缩短了生产准备周期。 (3) 加工精度高，质量稳定。加工尺寸精度在0.0050.01 mm之间，不受零件复杂程度的影响。由于大部分操作都由机器自动完成，因而消除了人为误差，提高了批量零件尺寸的一致性，同时精密控制的机床上还采用了位置检测装置，

13、更加提高了数控加工的精度。(4) 易于建立与计算机间的通信联络，容易实现群控。由于机床采用数字信息控制，易于与计算机辅助设计系统连接，形成CAD/CAM一体化系统，并且可以建立各机床间的联系，容易实现群控。1.3数控机床的发展趋势随着计算机、微电子、信息、自动控制、精密检测及机械制造技术的高速发展，机床的数控技术有了长足的发展。近几年一些相关技术的发展，如刀具及新材料的发展，主轴伺服和进给系统、超高速切削等技术的发展。目前数控机床正朝着高速度、高精度、高工序集中度、高复合化和高可靠性等方向发展。世界数控技术及其装备的发展趋势主要体现在以下的方面。 1）高速高效高精度高生产率。通过数控装置及伺服

14、系统功能的改进，主轴的速度和进给速度大大提高，减小了切削的时间和非切削时间。 高加工精度。随着精密产品的出现，对精度的要求提高到了0.1微米，有的零件甚至已经达到了0.01微米，高精密零件要求提高了机床的加工的精度，包括采用温度补偿法等。 2）柔性化 柔性化包括两个方面的柔性：一是数控系统本身的柔性，数控系统采用模块化的设计，功能覆盖面广，便于不同用户的要求；二是DNC系统的柔性，同一DNC系统能够依据不同生产流程的要求，使物料流和信息流自动进行动态调整，从而最大限度的发挥DNC系统的效能。3） 工艺复合化和多轴化 数控机床的工艺复合化，是指工件在一台机床上装夹后，通过自动换刀、旋转主轴头、旋

15、转工作台等给种措施，完成多工序、多表面的复合加工。此外，数控技术的进步也提供了多轴控制和多轴联动控制功能。4）实时智能化 在数控技术领域，实时智能控制的研究和应用正沿着几个主要的分支发展，如自适应控制、模糊控制、神经网络控制、专家控制、学习控制、前馈控制等。5） 结构新型化 采用新型结构，实现多坐标联动加工，其控制系统结构复杂，加工精度、加工效率较普通机床高2-10倍6） 编程技术自动化 为了弥补手工编程和NC语言编程的不足，近年来开发出多种自动编程系统，如图形交互式系统、数字化自动编程系统、会话式自动编程系统、语言数控编程系统等。其中图形交互式系统应用的最为广泛，图形交互式编程系统是以计算机

16、辅助设计（CAD）软件为基础，首先形成零件的图形文件，然后再调用数控编程模块，自动编制加工程序，同时可动态显示刀具的加工轨迹。目前的图形交互式软件有Master CAD、Cimatron、pro/E 、UG 、CAXA、CATIA等。7） 集成化数控系统采用高度集成化的芯片，可提高数控系统的集成度和软、硬件运行速度，应用平板显示技术可提高显示器的性能。平板显示器应用先进封装和互连技术，将半导体和表面安装技术融于一体，通过提高集成电路的密度，减小互联长度和数量来降低产品的价格、改进性能、减小组件的尺寸、提高系统的可靠性。8）开放式闭环控制模式采用通用计算机组成的总线式、模块化、开放、嵌入式体系结

17、构，便于裁减、扩展和升级，可以组成不同档次、不同类型、不同集成程度的数控系统。闭环控制模式是针对传统数控系统仅有的专用型封闭式开环控制模式提出的。由于制造过程是一个多变量控制和加工工艺综合作用的复杂过程，包括诸如加工尺寸、形状、振动、噪音、温度和热变形等各种变化因素，因此，要实现加工过程的多目标优化，必须采用多变量的闭环控制，在实现加工过程中动态调整加工过程变。在加工过程中采用开放式通用型实时动态全闭环控制模式，易于将计算机实时智能技术、多媒体技术、网络技术、CAD/CAM、伺服系统、自适应控制、动态数据管理、动态刀具补偿、动态仿真等高新技术溶于一体，构成严密的制造过程闭环控制系统体系，从而实

18、现集成化、智能化、网络化。第二章 工件的装夹2.1 设计夹具的目的在机械制造的机械加工、检验、装配、焊接和热处理等冷、热工艺过程中，使用着大量的夹具。所谓夹具就是一切用来固定加工对象，使之占有正确位置，接受施工或者检测的装置。在机械制造中采用大量的夹具，机床夹具就是夹具中的一种。它装在机床上，使工件相对刀具与机床保持正确的相对位置，并能承受切削力的作用。机床夹具的作用主要有以下几个方面：较容易、较稳定地保证加工精度，因为用夹具装夹工件时，工件相对机床（刀具）的位置由夹具来保证，基本不受工人技术水平的影响，因而能较容易、较稳定地保证工件的加工精度；提高劳动生产率，因为采用夹具后，工件不需要划线找

19、正，装夹也方便迅速，显著地减少了辅助时间，提高了劳动生产率；扩大机床的使用范围，因为使用专用夹具可以改变机床的用途、扩大机床的使用范围，例如，在在车床或摇臂转床上安装镗模夹具后，就可以对箱体孔系进行镗削加工；改善劳动条件、保证生产安全，因为使用专用机床夹具可以减轻工人的劳动强度、改善劳动条件，降低对工人操作技术水平的要求，保证安全。2.2 夹具的分类（1）通用夹具通用夹具是指已经标准化的，在一定范围内可用于加工不同工件的夹具。例如， 车床上的三爪卡盘和四爪卡盘、顶尖和鸡心夹头；铣床上的平口钳、分度头和回转工作台等。它们有很大的通用性，无需调整或稍加调整就可以用于装夹不同的工件。这类夹具一般已经

20、标准化。由专业工厂生产，作为机床附件供应给用户。图2-1 通用夹具（2）专用夹具专用夹具是指专为某一工件的某道工序的加工而专门设计的夹具，具有结构紧凑，操作迅速、方便等优点。专用夹具通常由使用厂根据要求自行设计和制造，适用于产品固定且批量较大的生产中。图2-2 通用夹具（3）组合夹具组合夹具是在机床夹具零部件标准化的基础上，由一整套预先制造好的，具有各种不同形状、不同规格尺寸的标准元件和合件，按照组合化的原理，针对工件的加工要求组装成各种专用夹具。夹具使用完毕后，可以拆卸，留待组装新夹具时使用。组合夹具的应用范围十分广泛。它最适合于品种多、产品变化快、新产品试制和单件小批生产等场合，在批量生产

21、中也可利用组合夹具代替临时短缺的专用夹具，以满足生产要求。用组合夹具元件可以组装成各类机床夹具。数控机床和柔性制造单元的出现，更加推动了组合夹具技术的进步，扩大了组合夹具的应用范围。组合夹具具有以下特点：组合夹具元件可供多次使用，但其一旦组装成某个夹具后，该夹具结构仍属专用性，只能一次使用。当变换加工对象时，一般仍需全部拆开，重新组装成新夹具结构，以满足新工件的加工要求。和专用夹具不一样，组合夹具的最终精度，是靠各组成元件的精度，直接组合来保证的，不允许进行任何补充加工，否则无法保证元件的互换性。由于组合夹具是由各标准元件组合起来的，因此刚性较差，尤其是元件连接的结合面接触刚度，对加工精度影响

22、较大。一般组合夹具的外形尺寸较大，不及专用夹具那样紧凑。这种夹具不受生产类型的限制，可以随时组装，以应生产之急。图2-3 组合夹具（4）拼装夹具 拼装夹具是指按某一工件的某道工序的加工要求，由标准化、系列化的夹具元件，直接按专用夹具的装配方法（销钉定位、螺栓紧固）装配成的专用夹具。采用拼装夹具大大缩短了专用夹具的设计与制造周期，而且当产品改型时原来夹具的大部分元件仍可拆下重新使用，适用于多品种、小批量生产中。图2-4 拼接夹具（5）通用可调夹具 通用可调夹具是指根据不同尺寸或种类的工件，调整或更换个别定位元件或夹紧元件而形成的专用夹具。加工对象不很确定，通用范围较大，适用于多品种、小批量生产中

23、。图2-5 通用夹具（6）成组夹具成组夹具是指专为加工成组工艺中某一组零件而设计的可调夹具。加工对象明确，只需调整或更换个别定位元件或夹紧元件便可使用，调整范围只限于本零件组被的工件，适用于成组加工。通用可调夹具和成组夹具都是一种比较先进的、继承性好的新型夹具。采用这两种夹具可大大减少专用夹具数量，缩短生产准备周期，降低生产成本，加快产品的更新换代，并可有效地促进并实现机床夹具标准化、系列化和通用化。通用可调夹具与成组夹具的区别在于：前者的加工对象不很确定，其更换调整部分的结构设计，往往具有较大的适应性，通用范围大；而成组夹具则是为成组加工工艺中一组零件而专门设计的，加工对象十分明确，可调范围

24、也只限于本组内的零件，因此后者亦称为专用可调夹具。图2-6 成组夹具2.3 专用夹具的组成（1）定位装置这种装置包括定位元件及其组合，其作用是确定工件在夹具中的位置，即通过它使工件加工时相对于刀具及切削成形运动处于正确的位置，如支撑钉、支撑板、V形块、定位销等。（2）夹紧装置它的作用是将工件压紧夹牢，保证工件在定位时所占据的位置在加工过程中不因受重力、惯性力以及切削力等外力作用而产生位移，同时防止或减小振动。它通常是一种机构，包括夹紧元件（如夹爪、压板等），增力及传动装置（如杠杆、螺纹传动副、斜楔、凸轮等）以及动力装置（如气缸、油缸）等。（3）对刀引导装置它的作用是确定夹具相对于刀具的位置，或

25、引导刀具进行加工，如对刀块、钻套、镗套等。（4）其他元件及装置如定向件、操作件以及根据夹具特殊功用需要设置的一些装置，如分度装置、工件顶出装置、上下料装置等。（5）夹具体用于连接夹具各元件及装置，使其成为一个整体的基础件，并与机床有关部位连接，以确定夹具相对于机床的位置。2.4 典型的定位元件工件以平面定位：工件以平面作为定位基面，是最常见的定位方式之一。如箱体、床身、机座、支架等类零件的加工中，较多采用了平面定位。工件以平面定位时常用的定位元件如下所述。A主要支承：它主要用来限制工件的自由度，起定位作用。1） 固定支承，有支承釘和支承板两种形式，在使用过程中他们都是固定不动的。当工件以粗糙不

26、平的粗基准定位时，采用球头支承釘。齿纹头支承釘用在工件的侧面，它能增大摩擦因数，防止工件滑动。当工件以加工过的平面定位时，可采用平头支承釘或支承板。为保证各固定支承的定位表面严格共面，装配后，需将其工作表面一次磨平。支承钉与夹具体孔的配合采用H7/ r6或H7/n6,当支承需要经常更换时，应加衬套。衬套外径与夹具体孔的配合一般采用H7/n6或者H7/r6，衬套内径与支承钉的配合选用H7/s6。可调支承，是指支承钉的高度可以调节。调整时要先松后调，调好后用防松螺母锁紧。可调支承主要用于工件以粗基准面定位、或者定位基面的形状复杂（如成型面、台阶面等），以及各批毛坯的尺寸、形状变化较大时的情况。可调

27、支承在一批工件加工前调整一次。在同一批工件加工中，它的作用同固定支承相同。自位支承（浮动支承） 在工件定位过程中，它能自动地调整位置，其特点是：支承点的位置能随着工件定位基面的不同而自动调节，定位基面压下其中一点，其余点便上升，甚至各点都与工件接触。接触点数的增加，提高了工件的装夹刚度和稳定性，但其作用仍相当于一个固定支承，只限制工件一个自由度。B 辅助支承辅助支承用来提高工件的刚度和稳定性，不起定位作用。辅助支承的工作特点是：待工件定位夹紧后，再调整支承钉的高度，使其与工件的有关表面接触并锁紧。每安装一个工件就调整一次辅助支承。另外，辅助支承还可以起预定位的作用。常见的辅助支承有：螺旋式辅助

28、支承、自位式辅助支承和推引式辅助支承。工件以圆孔定位：工件以圆孔表面作为定位基面时，常用以下定位元件：圆柱销（定位销）当工件孔径较小时（D=3-10mm），为增加定位销刚度，避免销子因受撞击而折断，或热处理时淬裂，通常把根部倒成圆角。这时夹具体上应有沉孔，使定位销的圆角部分沉入孔内而不会妨碍定位。大批大量生产时，可以采用带衬套的结构形式。为了便于工件装入，定位销的头部应有15度的倒角。定位销的工作部分直径可按g5、g6、f6、f7制造，定位销和夹具体的配合可用H7/r6、H7/n6，衬套与夹具体选用过渡配合H7/n6，其内径和定位销为间隙配合H7/h6、H7/h5。 2） 圆柱心轴其定位部分直

29、径按h6、g6或f6制造，装卸工件方便，但定心精度不高。为了减少因配合间隙而造成的工件的倾斜，工件常以孔和端面联合定位，因而要求工件定位孔和端面有较高的垂直度，最好能在一次装夹中加工出来。使用开口垫圈可实现快速装卸工件，开口垫圈的两端面应互相平行。当工件内孔和端面垂直度误差很大时，因采用球面垫圈。3） 圆锥销 限制了X、Y、Z三个自由度。4） 圆锥心轴（小锥度心轴）这种定位方式的定心精度较高，不用另设夹紧装置，但工件的轴向定位误差较大，传递的扭矩较小，适用于工件定位孔不低于IT7的精车和磨削加工，不能加工端面。工件以外圆柱面定位：工件以外圆柱面定位时，常用以下元件：V形块 它有固定式和活动式两

30、种。固定式V形块在夹具体上的装配，一般用两个定位销和2-4个螺钉连接，活动式V形块除限制工件一个移动自由度外，还兼有夹紧作用。它定位最大的优点就是对中性好，它可使一批工件的定位基准轴线对中在V形块两斜面的对称平面上，而不受定位基准直径误差的影响。V形块定位的另一个特点是无论定位基准是否经过加工，是完整的圆柱面还是局部圆弧面，都可采用V形块定位。因此，V形块是用得最多的定位元件。定位套 它用来限制沿轴向的自由度，常与端面联合定位。用端面作为主要定位面时，应控制套的长度，以免夹紧时工件产生不允许的变形。它结构简单，容易制造，但定心精度不高，一般适用于精基准定位。半圆套 这种定位方式主要用于大型轴类

31、零件及不便于轴向装夹的零件。定位基面的精度不低于IT8-IT9，半圆的最小内径取工件定位基面的最大直径。2.5 夹具中的夹紧机构夹具中的夹紧装置一般由动力源和夹紧机构两个部分组成。动力源是产生原始作用力的部分，如用人的体力对工件进行夹紧，称为手动夹紧；若采用气动，液动，电动以及机床的运动等动力装置来代替人力进行夹紧，则称为机动夹紧。夹紧机构是接受和传递原始作用力，使其变为夹紧力并执行夹紧任务的部分，包括中间传递力机构和夹紧元件。中间传递力机构把来自人力或者动力装置的力传给夹紧元件，再由夹紧元件直接与工件受压面接触，最终完成夹紧任务。在夹紧的组成中可以看出，不论采用任何动力源（手动或者机动），外

32、加的原始作用力要转化为夹紧力，都必须通过夹紧机构。夹具中常用的夹紧机构有斜碶夹紧机构、螺旋夹紧机构、圆偏心夹紧机构、铰链夹紧机构、定心对中夹紧机构以及联动夹紧机构等。（1）斜碶夹紧机构：斜碶夹紧机构是夹紧机构中最基本的形式之一，螺旋夹紧机构，圆偏心夹紧机构，定心对中夹紧机构等均是斜碶夹紧机构的变形，由于手动的斜碶夹紧机构在夹紧工件时既费时又费力，效率很低，故实际上多在机动夹紧装置中采用。（2）螺旋夹紧机构：利用螺杆直接夹紧工件，或者与其他元件组成复合夹紧机构夹紧工件，是应用较广泛的一种夹紧机构，由于螺旋夹紧机构具有结构简单，容易制造，夹紧可靠，扩力比较大和夹紧行程不受限制等特点，所以在手动夹紧

33、装置中被广泛使用，在夹具中除采用螺杆直接夹紧工件外，经常采用螺旋压板夹紧机构。（3）圆偏心夹紧机构：由于偏心圆的夹紧力小，自锁性能又不是很好，故只使用于切削负荷不大而且无很大震动的场合，为满足自锁条件，其夹紧行程也相应受到限制，用与夹紧行程较小的场合。（4）铰链夹紧机构：因铰链夹紧机构的结构简单，扩力比较大，适用于多点或多件夹紧，在气动或者液动夹具中广泛应用。（5）定心、对中夹紧机构：定心，对中夹紧机构是一种特殊的夹紧机构，工件在其上同时实现定位和夹紧。（6）联动夹紧机构：工件装夹所使用的夹具，有的需要同时有几个点对工作的工件进行夹紧，而有的则需要同时夹紧几个工件，为了提高效率，减少装夹时间，

34、可采用联动夹紧机构。 2.6 夹具的发展趋势夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。1） 高精度随着机床加工精度的提高，为了降低定位误差，提高加工精度，对夹具的制造精度要求更高。高精度夹具的定位孔距精度高达5m，夹具支承面的垂直度达到0.01mm/300mm，平行度高达0.01mm/500mm。德国demmeler(戴美乐)公司制造的4m长、2m宽的孔系列组合焊接夹具平台，其等高误差为0.03mm；精密平口钳的平行度和垂直度在5m以内；夹具重复安装的定位精度高达5m；瑞士EROWA柔

35、性夹具的重复定位精度高达25m。机床夹具的精度已提高到微米级，世界知名的夹具制造公司都是精密机械制造企业。诚然，为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。2） 高效为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。新型的电控永磁夹具，加紧和松开工件只用12秒，夹具结构简化，为机床进行多工位、多面和多件加工创造了条件。为了缩短在机床上安装与调整夹具的时间，瑞典3R夹具仅用1分钟，即可完成线切割机床夹具的安装与校正。采用美国

36、Jergens(杰金斯)公司的球锁装夹系统，1分钟内就能将夹具定位和锁紧在机床工作台上，球锁装夹系统用于柔性生产线上更换夹具，起到缩短停机时间，提高生产效率的作用。3） 模块、组合夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。模拟仿真刀具的切削过程，既能为用户提供正确、合理的夹具与元件配套方案，又能积累使用经验，

37、了解市场需求，不断地改进和完善夹具系统。组合夹具分会与华中科技大学合作，正在着手创建夹具专业技术网站，为夹具行业提供信息交流、夹具产品咨询与开发的公共平台，争取实现夹具设计与服务的通用化、远程信息化和经营电子商务化。4） 通用、经济夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出经济性好。德国demmeler(戴美乐)公司的孔系列组合焊接夹具，仅用品种、规格很少的配套元件，即能组装成多种多样的焊接夹具。元件的功能强，使得夹具的通用性好，元件少而精，配套的费用低

38、，经济实用才有推广应用的价值。专家们建议组合夹具行业加强产、学、研协作的力度，加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时俱进地创新和发展夹具技术。主动与国外夹具厂商联系，争取合资与合作，引进技术，这是改造和发展我国组合夹具行业较为行之有效的途径。第三章 刀具及切削用量3.1切削加工的基本条件(1) 刀具和工件间要有形成零件结构要素所需的相对运动。这类相对运动由各种切削机床的传动系统提供。 (2)刀具材料的性能能够满足切削加工的需要。刀具在切除工件上多余材料时，工作部分将受到切削力、切削热、切削摩擦等的共同作用，且切削负荷很重，工作条件恶劣

39、。因此，刀具材料必须具有适应强迫切除多余材料这一特定过程的性能，例如足够的强度和刚度、高温下的耐磨性等。 (3)刀具必须具有一定的空间几何结构。零件多余材料被刀具从工件上切除的本质，仍然是材料受力变形直至断裂破坏，只是完成这个过程的时间很短，材料变形破坏的速度很快。为了完成这一过程时能够确保加工质量、尽量减少动力消耗和延长刀具寿命，刀具切削部分的几何结构和表面状态必须能适应切削过程的综合要求。表面成形运动和辅助运动 一、表面成形运动:形成发生线的运动.按组成情况不同,可分为:简单成形运动和复合成形运动。按作用情况不同,可分为:主运动和进给运动。 1、主运动：是刀具与工件之间的相对运动。一般，主

40、运动速度最高，消耗功率最大，通常只有一个主运动。2、进给运动：是配合主运动实现依次连续不断地切除多余金属层的刀具与工件之间的附加相对运动。进给运动可以是多个，也可以是一个；可以是连续的， 也可以是步进的。二、辅助运动:实现机床的各种辅助动作,为表面成形创造条件。 切入运动、切出运动、调整运动、分度运动以及其他各种空行程运动。图3-1 切削原理 待加工表面：即将被切去金属层的表面过渡表面：切削刃正在切削着的表面 已加工表面：已经切去一部分金属形成的新表面 3.2数控刀具的主要种类和特点3.2.1数控加工刀具的种类数控加工刀具可分为常规刀具和模块化刀具两大类。模块化刀具是发展方向。发展模块化刀具的

41、主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。（）从结构上可分为整体式镶嵌式可分为焊接式和机夹式。机夹式根据刀体结构不同，分为可转位和不转位；减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振动，提高加工精度，多采用此类刀具；内冷式切削液通过刀体内部由喷孔喷射到刀具的切削刃部；特殊型式如复合刀具、可

42、逆攻螺纹刀具等。（）从制造所采用的材料上可分为高速钢刀具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。高速钢刀具使用前需生产者自行刃磨，且刃磨方便，适于各种特殊需要的非标准刀具。硬质合金刀具硬质合金刀片切削性能优异，在数控车削中被广泛使用。硬质合金刀片有标准规格系列产品，具体技术参数和切削性能由刀具生产厂家提供。硬质合金刀片按国际标准分为三大类：P类，M类，K类。P类适于加工钢、长屑可锻铸铁（相当于我国的YT类）M类适于加工奥氏体不锈钢、铸铁、高锰钢、合金铸铁等（相当于我国的YW类）M-S类适于加工耐热合金和钛合金K类

43、适于加工铸铁、冷硬铸铁、短屑可锻铸铁、非钛合金（相当于我国的YG类）K-N类适于加工铝、非铁合金K-H类适于加工淬硬材料陶瓷刀具立方氮化硼刀具金刚石刀具（）从切削工艺上可分为车削刀具分外圆、内孔、外螺纹、内螺纹，切槽、切端面、切端面环槽、切断等。数控车床一般使用标准的机夹可转位刀具。机夹可转位刀具的刀片和刀体都有标准，刀片材料采用硬质合金、涂层硬质合金以及高速钢。数控车床机夹可转位刀具类型有外圆刀具、外螺纹刀具、内圆刀具、内螺纹刀具、切断刀具、孔加工刀具（包括中心孔钻头、镗刀、丝锥等）。机夹可转位刀具夹固不重磨刀片时通常采用螺钉、螺钉压板、杠销或楔块等结构。常规车削刀具为长条形方刀体或圆柱刀杆

44、。方形刀体一般用槽形刀架螺钉紧固方式固定。圆柱刀杆是用套筒螺钉紧固方式固定。它们与机床刀盘之间的联接是通过槽形刀架和套筒接杆来联接的。在模块化车削工具系统中，刀盘的联接以齿条式柄体联接为多，而刀头与刀体的联接是“插入快换式系统”。它既可以用于外圆车削又可用于内孔镗削，也适用于车削中心的自动换刀系统。数控车床使用的刀具从切削方式上分为三类：圆表面切削刀具、端面切削刀具和中心孔类刀具。钻削刀具分小孔、短孔、深孔、攻螺纹、铰孔等。钻削刀具可用于数控车床、车削中心，又可用于数控镗铣床和加工中心。因此它的结构和联接形式有多种。有直柄、直柄螺钉紧定、锥柄、螺纹联接、模块式联接（圆锥或圆柱联接）等多种。镗削

45、刀具分粗镗、精镗等刀具。镗刀从结构上可分为整体式镗刀柄、模块式镗刀柄和镗头类。从加工工艺要求上可分为粗镗刀和精镗刀。铣削刀具分面铣、立铣、三面刃铣等刀具。面铣刀（也叫端铣刀）面铣刀的圆周表面和端面上都有切削刃，端部切削刃为副切削刃。面铣刀多制成套式镶齿结构和刀片机夹可转位结构，刀齿材料为高速钢或硬质合金，刀体为40Cr。立铣刀立铣刀是数控机床上用得最多的一种铣刀。立铣刀的圆柱表面和端面上都有切削刃，它们可同时进行切削，也可单独进行切削。结构有整体式和机夹式等，高速钢和硬质合金是铣刀工作部分的常用材料。模具铣刀模具铣刀由立铣刀发展而成，可分为圆锥形立铣刀、圆柱形球头立铣刀和圆锥形球头立铣刀三种，
