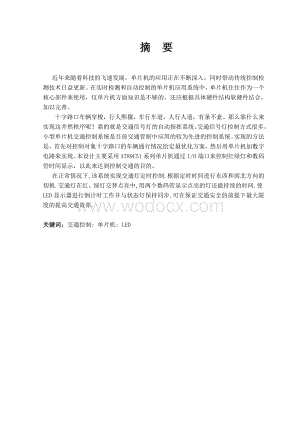

1、东华理工大学长江学院毕业设计（论文） 摘要 摘 要近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。小型单片机交通控制系统是目前交通管制中应用的较为先进的控制系统。实现的方法是，首先对控制对象十字路口的车辆通行情况给定最优化方案，然后用单片机加数字电路来实现。本设计主要采用A

2、T89C51系列单片机通过I/O端口来控制红绿灯和数码管时间显示，以此来达到控制交通的目的。在正常情况下,该系统实现交通灯定时控制.根据定时时间进行东西和南北方向的切换.交通灯在红、绿灯交替点亮中,用两个数码管显示点亮的灯还能持续的时间.使LED显示器进行倒计时工作并与状态灯保持同步,可在保证交通安全的前提下最大限度的提高交通效率.关键词：交通控制; 单片机; LED30东华理工大学长江学院毕业设计（论文） ABSTRACT ABSTRACTIn recent years, with the rapid development of science and technology, the ap

3、plication of SCM is at the same time, traditional detection techniques to control the growing update. In real-time detection and automatic control system of single-chip applications, often as a single-chip core component to use only single-chip is not enough knowledge, but also the structure of hard

4、ware and software in accordance with the specific combination of hardware, to be improved.Crossroads shuttle vehicles, pedestrians bustling, car lanes, the pavement and orderly. So to achieve the orderly what order? Is the traffic lights on the automatic control system. Many traffic lights control.

5、Small single-chip traffic control system is the application of traffic control in the more advanced control systems. The realization of the method is, first of all, the object of controlling the situation at the crossroads of vehicles to optimize a given program, and then increase the number of sing

6、le-chip circuitry to achieve. This design mostly uses AT89C51 MCU through the I / O ports to control traffic lights and LED time display, in order to achieve the purpose of traffic control.Under normal circumstances, the realization of the system to control traffic lights from time to time. In accor

7、dance with time for things from time to time and switch the direction of the North and the South. Traffic lights in the red and green light in the turn, with two lit LED lights can display the duration of . so that the countdown LED display for work and to keep pace with the state of light could be

8、the premise of safety to ensure maximum traffic efficiency.Key words: Traffic control; Single chip microcomputer; LED东华理工大学长江学院毕业设计（论文） 绪论 目 录绪 论61.交通红绿灯的发展历史62.道路交通控制的必要性61 交通信号灯的设计要求及实现方案81.1 交通信号灯的设计要求81.2 交通信号灯的实现方案92系统分析102.1 系统工作原理102.2 系统控制信号分析103系统设计113.1 硬件电路设计113.2 元件介绍123.2.1 AT89C51芯片介绍1

9、23.2.2 74LS244 芯片介绍143.2.3 74LS240芯片介绍153.2.4 CD4511芯片介绍163.3 单元电路设计183.3.1 复位电路183.3.2 晶振电路193.3.3 LED红绿灯显示电路203.3.4七段数码管时间显示电路213.3.5 电源电路223.4 整机电路原理图分析243.5软件设计253.5.1 软件控制流程图253.5.2 功能实现29结论30致 谢31参考文献32绪 论1.交通红绿灯的发展历史交通指挥信号已有100多年的历史了。它经历了从人工到自动，从点到线，从线到面的控制过程。随着我国社会经济的发展，城市化、城镇化进程的加快，道路交通堵塞问题

10、日趋严重，如何对交通进行合理的管理和调度而尽可能减少堵车现象成为目前我国很多地方尤其是特大城市急需解决的问题，显然交通灯在其中起着不可或缺的作用。本文就控制交通灯的方法进行了讨论，分析了各种方案的性价比，并用软、硬件加以实现。而后，对六车道以上道路的“十字交叉路口交通灯控制”进行了分析。最后，还对城市交通灯网的控制进行了展望。希望能给有关政府部门一些参考，更好地改善我们的城市交通。现今的交通发展迅速，车辆极具增加，马路不断扩宽，人行横道相对较少。在车流量较大的地段即便有人行横道，行人也很难通过马路。行人自控指示灯系统可以有效的改善这种状况。特别是像北京这样的大都市，经济飞速发展，车辆繁多，人口

11、密集。缓解交通已成为当务之急.例如在我们新校区西门口(塔南路)就是这种情况,每天进出校门的学生特别多,大多还需要穿过这条繁忙的高速公路,这为学校师生带来大大的不便.该系统主要应用于交通领域，具有较高的实用价值。该系统利用红灯,黄灯,绿灯来指挥车辆和行人，以达到车辆停止，行人通行的目的,减少了交通拥挤现象,为行人节省了时间,即保证行人过马路时的安全，也减轻了交管部门的负担。本产品面对公共交通设施，并不注重经济收益，而是注重以后潜在的发展，从而带动相关产业。用户可以完全掌握行人自控指示灯系统的操作方法，以及各个按键的作用科学技术的突飞猛进直接把我们带进了信息化的社会，计算机的应用已普及到经济和社会

12、生活的各个领域.2.道路交通控制的必要性经济的发展，城市化速度的加快，机动车辆占有量急剧增加，由此引发出日益严重的交通问题：交通拥挤甚至堵塞，交通事故频繁，空气和噪声污染严重，公共运输系统效率下降等。解决这一问题通常有两种办法，一种是修路造桥，这对道路交通状况的改善是一种最直接的办法，但它需要巨额的投资，且在城市中心区受拆迁的限制，很难实施另一种是在现有的道路交通条件下，实施交通控制和管理，充分发挥现有道路的通行能力，大量事实已经证明这种方法的有效性。 现代道路交通的复杂多样，常常是几个或几十个甚至是成百上千个路口互相关联，在这种情况下，使任何一个经验丰富的交通警察都无能为力因此，人们越来越关

13、注把先进的科学技术用于交通管理，从而促进了交通自动控制技术的不断发展。道路交通控制的目的可定义为：在确定的行政规定约束下，采用合适的营运方法来确保公共和私人运输方式具有最佳的交通运行状态。围绕这一目的研制出的道路交通控制系统，把受控对象看成一个整体，采用对交通流科学地时间分割的方法，最大限度地保证交通流运动的连续性，使受控区域的交通流减少冲突，同时平稳地、有规则地运动。道路交通控制的作用主要表现为以下几个方面： （1） 改善交通秩序，增加交通安全。 （2） 减少交通延误，提高经济效益。 （3） 降低污染程度，保护生态环境。（4） 节省能源和土地消耗。东华理工大学长江学院毕业设计（论文） 交通信

14、号灯的设计要求及实现方案 1 交通信号灯的设计要求及实现方案1.1 交通信号灯的设计要求1 ）在十字路口东西南北各设置红、黄、绿三种信号灯，正常情况下，东西、南北方向轮流放行。当东西方向(A线)放行、南北方向(B线)禁行时，东西方向(A线)绿灯亮25秒，然后黄灯亮5秒，南北方向(B线)红灯亮30秒；当南北方向(B线)放行、东西方向(A线)禁行时，南北方向(B线)绿灯亮25秒，然后黄灯亮5秒，东西方向(A线)红灯亮30秒。如此循环，实现交通灯定时控制。2） 有急救车优先通过功能。当有急救车到达时，路口的信号灯全部变红灯，以便急救车通过，急救车的通行时间为10秒，急救车过后，交通灯恢复先前状态。3

15、）交通灯在红、绿灯交替点亮中，用两个数码管显示点亮的灯还能持续的时间。北西东南图 1-1 交通效果图如2-1图是十字路口交通控制器的效果图，在A、B两道路相交叉的路口，可以分成东西南北四个方向，其中东西、南北方向的红绿灯显示是完全一样，只是为了便于在不同方位不同距离清楚的看到路况，在实际交通路口安装了两组一样的交通信号灯。1.2 交通信号灯的实现方案在十字路口的交通灯设计中，根据路口的交通情况，优先选择了利用89S51芯片，由于89C51芯片无需扩展，具备了MCS51系列单片机的所有优点。红、绿灯的点亮功能，时间显示功能都是由89C51芯片来控制的，还专门设计了5V电源，提供给芯片。 考虑到L

16、ED需要驱动，我们选择了74LS240和74LS244两片芯片，其中74LS244是用来驱动LED红绿灯的，而74LS240是用来驱动七段数码管的。在AT89C51将控制信号输出给数码管时，还将用到一个译码器，将BCD码转换成高低电平输出，我们选用了CD4511芯片。 注：本设计选用设备AT89C51芯片一片，74LS244一片，74LS240一片,共阴极的七段数码管四个，红、黄、绿发光二极管各2个，导线、电阻若干。东华理工大学长江学院毕业设计（论文） 系统分析 2系统分析2.1 系统工作原理1）编程设置好交通灯初始时间，通过编程器写入89C51单片机系统。2）由89C51单片机的定时器每秒钟

17、通过P0输送交通信息，显示红，绿，黄灯的燃亮情况；由P0，P2口显示每个灯的燃亮时间。3）通过89C51单片机的RESET位来控制系统是工作或设置初值，为0就对系统进行初始化，为1系统就开始工作； 4）由CD4511译码器来把89C51输出的信号转换成BCD码，然后通过数码管来显示时间。5)当有紧急救护车出现时 ,应使东西南北四个方向全亮红灯,并延时10 秒钟,以便急救车通过.技术上可用外部中断 0 发出一单脉冲向 CPU 申请中断。2.2 系统控制信号分析 在这个交通控制器的设计中，最为主要的是AT89C51芯片，它是整个系统的核心，在电路中总共用到了P0，P1，P2三个端口，P0口的八个I

18、/O口连接到了74LS240这个芯片。74LS240的主要功能是反向驱动，从89C51传送过来的输入信号经过驱动后，输出信号的驱动能力加大了。经过驱动后，数码管LED得以显示。从P1端口输出的6个I/O口连接到74LS244的6个输入端，因为在十字路口有两组是相同的，所以只用到了6个LED。经过驱动后，由程序直接控制LED红绿灯显示信息。 在数码管时间显示与信号输入之间存在一个译码的问题，在这是用了一个CD4511芯片来译码。P 2端口的四个I/O口连接到CD4511的A，B，C，D口，通过CD4511译码器译码，传输给LED七段数码管，来显示时间。 根据交通灯的设计，数字从大到小显示一直到零

19、，当A道亮绿灯从三十到零时，B道红灯从二十五减到零，然后亮黄灯，从五减到零。反之亦然。 另外在这个系统当中，还有三个电路，分别是复位电路，晶振电路，电源电路，在三个电路在一般的系统设计中都是要使用到的，他们在整个系统当中的作用在下面的单元电路中都会做详细的介绍。 这个系统的设计来说，相对是比较简单的，并没有用到很复杂的芯片，所以这个系统具备了一些基本的功能，可能在特别情况下会不适用。 东华理工大学长江学院毕业设计（论文） 系统设计 3系统设计3.1 硬件电路设计编程设置时间参数电源89C51系统设置驱动电路时间显示交通灯驱动电路图3-1 硬件系统总框图 在设计硬件电路时，我们根据硬件系统的总框

20、图，知道要用到哪几个芯片，89C51芯片是总的系统的核心，它既驱动数码管，又驱动交通灯。时间显示功能我们是用七段数码管，因为是用在十字路口，需要有两个时间显示，所以用到了四个七段数码管，数码管的译码功能是用了CD4511芯片。为了不使用外部电源，系统设计了一个桥式整流电源。在红绿灯显示上了，我们只用了六个LED，因为在A道上的两组红绿灯是完全一致的，在B道上也是一样的，所以我们只用了六个LED完全可一代表整个交通控制情况了。 当我们已经完全知道我们的硬件需要时，在画原理图的时候要合理的布置各个芯片，各条线，尽量不要使电线交叉在一起，还要让我们的原理图看上去美观。3.2 元件介绍3.2.1 AT

21、89C51芯片介绍图3-2 AT89C51芯片引脚管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FL

22、ASH编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接

23、收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。P3口也可作为AT89C51的一些特殊功能口，如下表所示：口管脚备选功能 P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 /INT0（外部中断0） P3.3 /INT1（外部中断1） P3.4 T0（记时器0外部输入） P3.5 T1（记时器1外部输入） P3.6 /WR（外部数据存储器写选通） P3.7 /RD（外部数据存储器读选通） P3口同时为闪烁编程和编程校验接收一些控制信号。RST：复位输入。当振荡器

24、复位器件时，要保持RST脚两个机器周期的高电平时间。ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。 /PSEN：外部程序存储器的选通信号。在由外部程

25、序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。 /EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。 XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。 XTAL2：来自反向振荡器的输出。 功能描述：AT 89C 51是一种低损耗、高性能、CMOS八位微处理器,片内有4k 字节的在线可重复编程快擦快写程度

26、存储器,能重复写入擦除解1000次，数据保存时间为十年。它与MCS-51系列单片机在指令系统和引脚上完全兼容,不仅可完全代替MCS251系列单片机,而且能使系统具有许多MCS-51系列产品没有的功能。AT89C51可构成真正的单片机最小应用系统,缩小系统体积,增加系统的可靠性,降低了系统成本。只要程序长度小于4K，四个I/O口全部提供给用户。可用5V 电压编程,而且擦写时间仅需10毫秒,仅为8751/87C51的擦除时间的百分之一,与8751/87C51的12V 电压擦写相比,不易损坏器件,没有两种电源的要求,改写时不拔下芯片,适合许多嵌入式控制领域。工作电压范围宽2.7V6V ,全静态工作,

27、工作频率宽,在0Hz 24MHz 内,比8751/87C51等系列的6 MHz 12MHz 更具有灵活性,系统能快能慢。AT 89C51芯片提供三级程序存储器加密,提供了方便灵活而可靠的硬加密手段,能完全保证程序或系统不被仿制。 另外AT89C51还具有MCS51系列单片机的所有优点。1288位内部 RAM ,32位双向输入输出线,两个十六位定时计时器,5个中断源,两级中断优先级,一个全双工异步串行口及时钟发生器等。3.2.2 74LS244 芯片介绍74LS244是一种三态输出的八缓冲器和线驱动器，该芯片的逻辑电路图和引脚图如图4-3所示。图3-3 74LS244芯片引脚从图4-3可见，该缓

28、冲器有8个输入端，分为两路1A11A4，2A12A4，同时8个输出端，也分为两路1Y11Y4，2Y12Y4，分别由2个门控信号1G和2G控制，当记为低电平时，1Y11Y4的电平与1A11A4的电平相同，即输出反映输入电平的高低；同样，当2G为低电平时，1Y11Y4的电平与2A12A4的电平相同。而当1G（或2G）为高电平时，输出1A11A4（或2A12A4）为高阻态。经74LS244缓冲后，输入信号被驱动，输出信号的驱动能力加大了。74LS244缓冲器主要用于三态输出的存储地址驱动器、时钟驱动器和总线定向接收器和定向发送器等。3.2.3 74LS240芯片介绍图 3-4 74LS240引脚74

29、LS240芯片结构与功能和74LS244的相类似，而有所区别的是74LS244是八同向三态缓冲器/线驱动器，74LS240是八反向三态缓冲器/线驱动器，如图4-4。内部引脚是相同的。74LS240芯片的特点是三态门，可以把多个芯片的输出，并联在一起而不会互相影响；3.2.4 CD4511芯片介绍 CD4511 是一个用于驱动共阴 LED 显示器的 BCD 码七段码译码器，其引脚路如图4-5 ， 逻辑功能见表1，8421 BCD 码对应的显示见图4-6。 其功能介绍如下：BI：当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭状态，不显示数字。LT：当BI=1，LT=0 时，不管输入

30、DCBA 状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。 LE：使能控制端，当LE=0时，允许译码输出。 DCBA：为8421BCD码输入端。abcdefg：为译码输出，输出为高电平。图3-5 CD4511芯片引脚输入输出LEBILTD C B A a b c d e f g 显示000000000000000010111111111111111110111111111111111111 0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 0 10 1 1 00 1 1 11 0 0 01 0 0 11 0 1 01 0 1 11 1 0 01 1

31、0 11 1 1 01 1 1 1 1 1 1 1 1 1 10 0 0 0 0 0 0 1 1 1 1 1 1 00 1 1 0 0 0 01 1 0 1 1 0 11 1 1 1 0 0 10 1 1 0 0 1 11 0 1 1 0 1 10 0 1 1 1 1 11 1 1 0 0 0 01 1 1 1 1 1 11 1 1 1 0 1 10 0 0 0 0 0 00 0 0 0 0 0 00 0 0 0 0 0 00 0 0 0 0 0 00 0 0 0 0 0 00 0 0 0 0 0 0。80123456789。表 1 逻辑功能表图3-6 BCD码显示图这里使用的是共阴数码管，对

32、于 CD4511 ，它与数码管的基本连接方式如图4-7所示。图3-7数码管连接方式图4-7 是CD4511译码器与数码管的连接方式，从89C51芯片端输出四个信号给CD4511的A，B，C，D端口，经过译码后a,b,c,d,e,f，g七个端口，经过CD4511译码器的译码，将输出信号转变成高低电平传送给数码管。3.3 单元电路设计3.3.1 复位电路图3-8 复位电路图图4-8 的复位电路是比较简单的基本复位电路，复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响

33、复位。 在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引脚时，将使单片机复位，只要这个引脚保持高电平，51芯片便循环复位。复位后P0P3口均置1引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位引脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。复位操作不会对内部RAM有所影响。3.3.2 晶振电路图 3-9 晶振电路图微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高

34、的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。 上述大部分问题都可以通过使用振荡器模块避免。

35、这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。 选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时，相当于1.8mA的电源电流。再加上20pF的晶振负载电容，整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电

36、容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为10mA 60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。 在电路中起振荡作用.使电路中的电流形成高低电平来回振荡,并以晶振的频率振动.XTAL1是片内振荡器的反相放大器输入端，XTAL2则是输出端，使用外部振荡器时，外部振荡信号应直接加到XTAL1，而XTAL2悬空。内部方式时，时钟发生器对振荡脉冲二分频，如晶振为12MHz，时钟频率就为6MHz。晶振的频率可以在1MHz-24MHz内选择。电容取30PF左右。3.3.3 LED红绿灯显示电路图3-10红绿灯显示电路图

37、在十字路口A、B两道交通灯中，由于在同一道中的红绿灯显示是完全一致的，所以在电路设计时只采用了一组红绿灯来代表，可以用六个LED发光二极管来替代。图中的DS1DS6就是六个LED，DS1DS3为一组，DS4DS6为另外一组。它是由89C51的六个输出端口来控制的，由程序来直接控制红绿灯的点亮情况。1Y1，1Y2，1Y3，2Y1，2Y2，2Y3分别与89C51芯片的P1.0,P1.1,P1.2,P1.3,P1.4,P1.5连接。当输入信号时，高电平有效，DS1，DS2，DS3分别代表绿，红，黄；而DS4，DS5，DS6也分别代表绿，红，黄。当DS1亮时，DS5也亮，但由于亮的时间不同，当DS1亮

38、了25秒以后，DS6亮；当DS4亮的时候，DS2先亮，亮了二十五秒以后，DS3亮。但当出现紧急情况时，又按键来使得DS2和DS5都两红灯。如图所示。3.3.4七段数码管时间显示电路图3-11 数码管显示电路图数码管显示电路总共运用了四个七段数码管，两个为一组。一组数码管可以显示099之间的数字，AT89C51的P2口输出四个信号给CD4511，CD4511的四个端口，分别是A，B，C，D。A，B，C，D四个端口是BCD码输入端，经过CD4511译码输出，输出高电平。 数码管的四个引脚DIG1DIG4分别是从74LS240输入信号驱动，这样才会是数码管能够显示时间，而另外一方面由于CD4511芯

39、片的作用，89C51芯片的输入信号转换成高低电平，这样才会按照时间从高到底的显示。其中的上拉电阻是起限流保护作用的，3.3.5 电源电路图3-12电源电路图在该系统中,无论是AT89C51单片机工作电源,二极管还是数码管的驱动,都要用到+5V的直流电源，所以，一个稳定的,持续的+5V直流电源对本系统十分重要.本系统运用桥式整流电路,将交流转换为直流,为各部分电路提供恒定的+5V直流.模拟部分和数字部分分别采用一个独立的稳压管供电,保证电路的稳定性和抗干扰性,其电路如图4-12所示。3.3.5.1 电源电路工作原理参照图4-13，我们可知从接口J1输入9V左右的交流电压,波形如下图a所示,经全波

40、整流电桥DB整流后，得到一幅值为0-8V左右的波动直流如下图b所示.这一波动的直流经C1,C2,C3滤波后,得到一较平稳的直流,再经LM7805稳压为+5V,C4再次滤波后，得到稳定的+5V直流电流,如下图c所示.图c图b图a图 3-13电源电路波形图东华理工大学长江学院毕业设计（论文） 整体电路分析 3.4 整机电路原理图分析图 3-14 整机电路原理图整机电路的工作原理是通过AT89C51芯片，P0口的八个I/O口连接74LS240芯片的1A1,1A2,1A3,1A4,2A1,2A2,2A3,2A4八个输入口，74LS240的在整个电路中的作用是驱动时间显示数码管，它的四个输出口连接数码管
