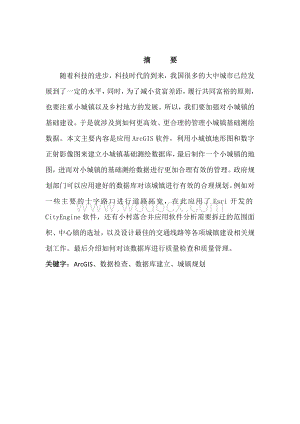

1、 摘 要随着科技的进步，科技时代的到来，我国很多的大中城市已经发展到了一定的水平，同时，为了减小贫富差距，履行共同富裕的原则，也要注重小城镇以及乡村地方的发展。所以，我们要加强对小城镇的基础建设。于是就涉及到如何更高效、更合理的管理小城镇基础测绘数据。本文主要内容是应用ArcGIS软件，利用小城镇地形图和数字正射影像图来建立小城镇基础测绘数据库，最后制作一个小城镇的地图，进而对小城镇的基础测绘数据进行更加合理有效的管理。政府规划部门可以应用建好的数据库对该城镇进行有效的合理规划。例如对一些主要的十字路口进行道路拓宽，在此应用了Esri开发的CityEngine软件，还有小村落合并应用软件分析需

2、要拆迁的范围面积、中心镇的选址，以及设计最佳的交通线路等各项城镇建设相关规划工作。最后介绍如何对该数据库进行质量检查和质量管理。关键字：ArcGIS、数据检查、数据库建立、城镇规划 AbstractWith the progress of science and technology, the advent of the era of science and technology, a lot of large and medium-sized cities in our country has developed to a certain level, at the same time, i

3、n order to reduce the gap between rich and poor, to fulfill the principle of common prosperity, also should pay attention to the development of small towns and rural areas. So, we should strengthen the infrastructure construction of small towns. Hence involves how to be more efficient and more reaso

4、nable management of small town basic surveying and mapping data. This article mainly through ArcGIS software, the use of small towns and topographic map and Numbers are projective like figure to build small town basic surveying and mapping database, finally make a map of small towns, and then on the

5、 basis of surveying and mapping data of small towns is more reasonable and effective management. The government planning department can build a good database application, rational planning of the town effectively. Such as intersection of some of the main road widening, the application of the Esri Ci

6、tyEngine software development, there are small villages merged application analysis of the scope of demolition area, the towns location, and design the best traffic lines, etc. All relevant urban construction planning. Finally, we introduce how to quality inspection and quality of the database manag

7、ement.Key words: ArcGIS, database establishment, town planning目 录1 绪论 1.1建设小城镇测绘数据库的意义 1.2国内小城镇数据库建设现状 1.3数据库及ArcGIS软件介绍2 小城镇测绘数据库建库2.1数据来源及类型2.2数据库建设规范及标准2.3数据质量控制 2.4数据分层 2.5数据转换 2.6应用ArcGIS建库 2.7入库后数据检查 2.8入库结果展示 2.9总体流程图3数据库质量检查和质量管理 3.1质量检查 3.2质量管理4测绘数据库的应用 4.1对主要十字路口进行拓宽 4.2小村落合并 4.3中心镇的选址 4.4

8、制定合理的交通线路 4.5地图制图参考文献翻译部分 英文原文 中文译文致谢1 绪论1.1建设小城镇测绘数据库的意义 随着科技的发展，科技时代的到来，大城市的经济、科技已经发展到一定的水平，为了减小贫富差距，遵从共同富裕的原则，响应党中央的号召，特别是李克强总理提出的加强城镇化管理创新和机制建设，我们也要注重小城镇以及农村地方的发展，所以，我们要加强对小城镇的基础建设。于是就涉及到如何更高效、更合理的管理小城镇基础测绘数据。作为GIS系统的数据源，基础测绘数据具有多源性，包含空间数据、属性数据以及时间数据，建设基础地理信息数据库的关键是能够对它们进行正确有效的组织及预处理。小城镇的基础地理信息数

9、据的数据量也可谓“海量”，面对如此庞大的数据就必须建立科学的数据存储机制来完成数据的存储和管理。因此实现基础地理信息数据高效的管理以及便于政府规划部门对城镇进行合理规划，前提是做好基础地理信息数据库的建设工作。通过小城镇基础测绘数据库的建立，不仅能对大量的测量数据进行高效的管理、储存，更重要的是它更是城镇规划最得力的助手，可以通过数据库对空间数据进行有效合理的分析，这样就减少了大量的人力、物力和财力，同时为我们国家的共同富裕的道路涂上浓墨重彩的一笔。1.2国内小城镇数据库建设现状就我国现在的发展情况来看，多数大中城市已经具备了开发建立基础测绘数据库的经济能力和技术能力，但对于小城镇来讲，只有一

10、部分能够拥有这样的实力，将城镇的基础测绘数据通过建立起数据库，然后再应用该数据库的空间数据分析能力对城镇实施合理有效的规划。但目前小城镇的数字化建设还存在很多问题。大中城市的数字地理空间框架的建设虽然已经收获了良好的效果，同时也积累了建设数字城市的宝贵经验，但是小城镇不同于大中城市在于：首先，城镇的面积范围比大中城市小很多，拥有的基础设施也比大中城市相差甚远；其次，城镇对地理空间数据的需求侧重点与大中城市不同；第三，城镇内民众的知识和技术水平与其相比还存在一些不容忽视的差距；第四，城镇范围内的已有的资料和可利用数据较少。所以尽管拥有很多经验，但是这些经验并不能照搬到小城镇范围内。因此需要对城镇

11、地理信息系统的建设进行思考，寻求满足小城镇范围地理信息系统建设需求的解决思路。目前，在小城镇基础测绘数据库建设方面工作较为突出的例如济宁市。济宁市的12个县市区城镇1：500比例尺地形图测绘与建库工作顺利的通过了省厅检查验收。这标志着济宁市在全省率先完成了“十一五”期间城镇规划区大比例尺地形图全覆盖并建库的工作目标，不仅极大的丰富了该地的基础测绘成果资料，并且基础测绘成果对社会经济发展的保障能力也达到了更高的水平，也为打造“数字济宁”地理信息公共服务平台奠定了基础。济宁市各级党委政府对城镇大比例尺地形图测绘与建库工作给予了极高的重视，该项工作在全省率先通过省厅验收使济宁市在基础测绘工作方面迈上

12、了新的台阶。济宁市局工作方法得当，组织实施得力，能够充分结合土地二调工作，真正意义上做到了“一测多用”。济宁市城镇大比例尺地形图测绘与建库项目技术路线正确、执行标准统一、操作方法先进，主要精度指标达到设计要求，数据分层与属性结构有可扩展性，系统要素内容齐全，地形数据库运行良好，坐标系统和高程基准符合要求，地形平面和高程控制测量及地形图覆盖范围满足“十一五”期间城镇规划区大比例尺地形图测绘与建库工作目标要求，质量保障体系健全，质量检查方法及评价指标符合规定，技术总结、工作报告、检查报告完整规范，能准确反映项目建设情况，高度符合验收的标准，获得了一致通过。验收组同时要求，要抓紧组织对项目成果进行测

13、绘产品质量检验，并提请地方政府正式发布成果目录；要逐步建立成果更新机制，保证数据的现势性；要明确基础测绘成果保管单位，形成基础测绘成果应用情况反馈机制，给基础测绘成果的社会化应用提供了前提条件。济宁市在该项目中的表现也给全国的各城镇的测绘数据建库工作做出了贡献和表率。1.3数据库及ArcGIS软件介绍1.3.1数据库的组成任何数据库都包括两个最基本的组成部分：一个是素材库，即数据库本身，它用于存放全部原始信息，是数据库系统加工的对象；二是程序库，它用来存放管理和控制信息的各种程序，是数据库系统加工的手段。素材库中存放的全部数据除了要遵循一定的组织方式即逻辑组织和物理组织以外，在入库前还必须要通

14、过一系列的预处理。比如对原始数据信息要经过规范化，各种代码、量级都要有规范性的定义和描述；对于连续性的变量要进行数字化；对于同一数据的命名要避免二义性等。程序库中存放的各种程序，可以用指令、汇编语言、数据库专用语言或者其他通用的程序设计语言进行编写。数据库软件的内容特别丰富，其中最基本的是数据库管理系统、应用程序、语言的处理以及操作系统。除了上述两个基本组成部分以外，数据库系统对硬件设备当然有一定的要求。一般的要求是：（1） 大容量内存需求：用于存放应用程序、例行程序、用户工作区以及系统缓冲区等；（2） 具有可直接存放功能的大容量外存；（3） 中央处理器拥有较强的数据处理能力；（4） 要有较强

15、的通道能力，能带多个终端，同时供多个用户共享；（5） 能够根据不同的用途来配置相应的外部设备。1.3.2数据库管理系统数据库技术出现以来共经过三个时期，其发展过程可描述为：文件管理系统数据管理系统数据库管理系统其中，数据库管理系统大约在60年代末形成，它具有以下几个特点：（1） 对用户方面的数据能够进行严格细致的描述，使文件记录数据项等数据单位之间的联系清晰，结构简单；（2） 允许用户以记录或数据项作单位进行访问，也可以多个约束条件检索或进行文件之间的交叉访问；（3） 数据的应用与数据的存储是相互独立的。数据库技术一直在发展进步，当今的数据库往往不是独立存在的，而是更加庞大的信息控制系统的循环

16、：从观察客观事物出发，经过对信息的采集、加工、存储，得出其内在的变化规律，再通过数学模型的分析，得出预测的趋势，从而指导、修订决策，再返回来控制客观事物的发展。过程如图1所示：规范化信息采集客观事物数据化数据库管理系统DBMS响应访问修订决策决策机构 图1 数据库的存储过程由于数据库技术的发展创新，数据库的应用范围越来越广，规模也越来越大。它已经从一个矿厂、一个企业的经营发展到一个地区乃至一个国家的资源管理；从中小型计算机的单一系统扩大到由大型机、巨型机和远程终端组成的信息网络；从一般事物的处理发展到空间定位的地理信息管理；从静态取样发展到动态监控；从一般统计分析功能发展到多因素的综合评价和决

17、策功能。1.3.3ArcGIS框架概述ArcGIS是建立在工业标准基础上较为完整的地理信息软件体系。它包括地图生产、动态投影、高级特征建构工具、可将矢量和栅格数据存储在数据库管理系统中等基本特征，除此之外，互联网技术的使用还使它拥有了许多绝无仅有的功能。ArcGIS本身拥有的体系结构特征允许用户根据自己的系统需求进行量身打造。ArcView、ArcInfo和ArcEditor拥有相同的用户界面以及核心应用程序，在此基础上，用户可以进行多用户编辑和分布式Internet服务。因此，无论是单用户还是全球性的企业用户，ArcGIS允许每一个用户根据需求进行伸缩定制。（如图2）BrowserArcIn

18、foArcInfoArcInfoArcExplorerArcEditororArcEditorArcEditorArcPadArcViewArcViewArcViewArcSDEArcIMSArcSDE Data FilesMultiuser GeodatabaseMultiuser Geodatabase 图2 ArcGIS的可伸缩性ArcGIS的体系是非常巨大的，包含服务器端软件，客户端软件以及数据模型产品等。（如图3） ArcView ArcInfo ArcEditor ArcReaderDesktops ArcGIS EngineArcGISServerArcSDEArcIMSAppl

19、ication ServerData Server DBMS 图3 ArcGIS系统体系结构因此，ArcGIS不是一个地理信息应用软件，而是一个完整的软件产品体系，其中的每一个产品都是依据特定的需求而设定的。ArcGIS是可伸缩性的模块，小机构亦可以使用基于ArcView的系统以文件的形式来管理数据。假如这个机构需要浏览三维数据，可以利用3D 分析扩展模块。当然，在规模逐渐扩大的过程中，这个机构还可以将他的数据移植到多用户操作的ArcSDE数据库中。如果这个机构需要在互联网上发布某些数据，它可以将ArcIMS服务端添加到系统中。作为一个具有伸缩性的平台，ArcGIS无论是在桌面端、服务器端还是

20、在野外，都可以同时为个人用户或群体用户提供地理信息服务。ArcGIS包括一系列部署GIS的框架。Embedded GIS为定制开发GIS应用的嵌入式开发组件；Server GISArcSDE、ArcIMS和ArcGIS Server； Mobile GISArcPad以及为平板电脑使用的ArcGIS、Engine和Desktop；Desktop GIS专业GIS应用的完整套件。客户端软件和服务器端软件作为ArcGIS的两类软件，都可以用于对一种或多种格式存储的数据进行创建、管理和分析。1.3.4ArcGIS中矢量数据集结构的比较在ArcInfo中使用的三种主要的地理数据集的类型分别为Geoda

21、tabase、Coverage和Shapefile。由于它们在文件夹、数据库中的实现的方式和拓扑信息的保存方式有所不同，所以它们的数据对象具有不同的结构。下表总结了Geodatabase、Caverage和Shapefile中矢量诗句结构以及它们支持的功能。 表1 比较矢量数据集结构10GeodatabaseCoverageShapefile数据集Geodatabase是要素数据集、TIN和栅格数据集的集合。所有拓扑的、空间的以及属性数据都存储在关系数据库的表中。Geodatabase包含的是连续的地理范围。行为通过规则或为特定要素类编写的代码与要素紧密结合在一起。ArcInfo工作空间是co

22、verage、格网（grid）和TIN的集合。空间数据以二进制文件存储。拓扑和属性数据保存在INFO表中。对大型的数据集，coverage在地图库中被细分为块状文件。行为通过AML script或VBA宏与要素松散连接。文件夹中可以包含有Shapefile。空间数据以二进制文件存储。属性数据保存在dBASE表中。不保存拓扑数据。对于小型或中型数据集来讲，Shapefile是连续的。行为通过VBA宏与要素松散连接。要素数据集Geodatabase中的要素数据集包含的是简单或拓扑要素类。线拓扑用几何网络来实现。多边形拓扑通过动态拓扑编辑来实现。许多要素类都与拓扑有关。不同要素类中的要素间可以建立用

23、户自定义关系。要素数据集有确定的坐标系统。Coverage包含参与拓扑的线或多边形要素类。线拓扑用弧段、结点和路径来实现。多边形拓扑用弧段、标记点、多边形和区域来实现。只有一个要素类与拓扑任务相联系。除了相关要素弧段和多边形间的拓扑关系外，不能定义其他关系。Shapefile是一个简单要素类。通过动态拓扑编辑可以实现一组Shapefile中的多边形拓扑。Shapefile没有暗含的拓扑任务。Shapefile中要素间不建立任何关系。Shapefile没有明确的坐标系统。2小城镇测绘数据库建库2.1数据来源及类型2.1.1测区介绍 本次用于建库所采用的数据是江苏省邳州市炮车镇的地形图数据和DOM

24、图。测区地理位置：邳州市位于江苏省北部，处于江苏、山东省的交界处，位于徐州市都市圈的东北部，邳州市东与新沂市相邻，西与铜山区、贾汪区毗邻，南与睢宁县和宿迁市宿豫区接壤，北邻山东省苍山县、郯城县。地理位置位于东经1173511811、北纬34073441之间。地形地貌与居民地特征：调查区内绝大部分为平原，地面海拔高程在24-33米之间。局部地势起伏不平，丘陵地带有大小山头74座，北有车辐山、禹王山、抓头山、艾山等，南有炬山、花山等。炬山主峰海拔204米。项目区内居民地多为集团式居民地，集镇区为街区式和集团式相结合的建筑，居民地密集。交通：境内现有连霍高速公路、陇海铁路贯通全市东西，G310国道S

25、250、S251、S323省级公路连接各镇。气候：邳州市属暖温带季风气候区，受海洋影响程度有差异，受东南季风影响较大。年日照时数为2350小时，年均气温13.9，年平均无霜期208天，年平均降水量为928毫米。2.1.2数据来源地形图测量过程中，由于原有地形图测量大多采用平板测图和手工绘制，部分隐蔽地物和界址点采用皮尺丈量，这样造成的误差较大，存在控制点坐标成果与实地位置不吻合等问题，而且短距离的物体间在手工绘图时也会导致很大的误差。所以本次采用数字化地形图测量，同时应用多种先进的测量技术例如GPS、RTK、全站仪、专业绘图软件等，对地形图要素进行数字化采集和编绘，与原有地形图测量方法相比，数

26、字化地形图测量的速度更快，精度更高，节省劳力、时间，并且最后采用专业数字化软件成图，这就避免了手工展点、绘图等复杂且容易出现误差的工作程序，测量成果精度、效率明显提高，并且可按需要对后期地形图、专题图的比例尺进行设定。2.1.3测绘参考标准（1） GB/T18314-2009全球定位系统（GPS）测量规范；（2） CJJ73-97全球定位系统（GPS）城市测量技术规程；（3） CJJ8/T-2011城市测量规范；（4） GB/T1491220051500、11000、12000外业数字测图技术规程；（5） GB/T20257.1-20071500、11000、12000地形图图式（简称地形图图

27、式）；（6） CH/T 2009-2010全球定位系统实时动态测量（RTK）技术规范。2.1.4检查验收依据（1）GB/T18316-2008数字测绘产品检查验收规定和质量评定；（2）GB/T24356-2009测绘成果质量检查与验收；（3）国土资源部2007年11月第二次全国土地调查成果检查验收办法。2.1.5城镇基础测绘数据类型地理信息系统就是由各类的数据组成。同时，地理信息系统中的数据主要是包括许多图形的空间数据，其中包含矢量图形数据、栅格图形数据（DRG）和属性数据。城镇GIS系统涵盖大量空间数据的管理和互操作的问题，还有空间数据庞大的数量和结构的复杂，基础GIS中数据组织的质量是地理

28、信息系统效率的决定性因素。我们把城镇不同部门数字化建设都要用到的基础数据称为城镇基础地理信息数据1。对于基础地理信息数据的分类有不同方法，例如:按产品形式分类，有数字正摄影像数据、数字高程模型、数字线划地图数据、数字栅格地图数据；按数据结构分类，有矢量数据、栅格数据、矢栅一体化数据。狭义的解释为4D产品数据库的建立是城镇基础地理信息数据库建立的核心任务，这里简单解释一下4D产品的概念。数字正摄影像(DOM)：DOM是由航空摄影或其他遥感数据经过消除地形影响和纠正后形成的数字图像，是地理信息情况的真实反映，信息量极为丰富。数字正摄影像图叠加了专题信息后，不同于以前的传统线划图太过抽象、非专业人员

29、不易理解的缺点，使城镇信息更加明显、内容更加丰富多彩，便于政府规划部门对城市的管理。数字正摄影像库能够作为基础地理信息系统建设的重要背景，可以为规划、设计、量算和广大用户直接查询使用。数字线划地图（DLG）：DLG是专题地图或地形图通过扫描，针对一种（多种）要素执行跟踪矢量化操作，再对该数据执行矢量纠正生成的矢量数据文件。其数据量较小，能够快速分层，制作出专题地图。这种智能数据能够使得地理信息系统执行各种空间分析，也可以对数据进行随机显示和选取，与其它几种数据进行叠加，有利于对数据的决策和分析。基本所有以矢量作为基础的地图都可以称作数字线划地图。数字高程模型（DEM）：DEM是对区域地形的数字

30、表示，该种模型是由规则性的存在于水平间隔处地面特征点的高程矩阵组成。数字高程模型的水平间隔随着地貌的类型变化而改变。相应的提供离散高程点数据可用来控制地表的形态2。因为具有规则性的格网，它的X、Y或B、L的交点坐标都被省略，通过对应的2值在矩阵中的行列号隐含表示。DEM数据通过特定的算法程序，还能生成等高线图、断面图、坡度图、透视图、晕染图，以及与其他数字产品复合生成各种专题产品；还可应用于对物体体积、空间距离以及表面积等各项工程数据的计算。数字栅格地图（DRG）：数字栅格地图是对地形图的数字形式的一种模拟。它是模拟地形图经过扫描、几何纠正以及色彩归化后，得到的在几何精度、内容和色彩等方面均与

31、地形图大致保持相同的栅格数据文件。特别便于实现漫游、放大、查找等功能。本格式可作为背景，用来作为参照数据或用于修测其他某些与GIS相关的数据，可应用于对数字线划地图数据的采集、评价和更新的进行；也可以与DEM等数据集成使用，派生出新的可视信息，进而提取和更新地图要素；也可用于纸质地图的绘制，从而改变地图存储和印制的传统方式。2.2数据库建设标准及规范（1） 国土资源部2007发布的TD/T1015-2007城镇地籍数据库标准；（2） 国土资源部2007发布的 TD/T1016-2007土地利用数据库标准；（3） 基础地理信息要素分类与代码（GB/T 13923-2006）；（4） 国家基本比例

32、尺地图图式 第1部分：1:500 1:1000 1:2000地形图图式（GB/T 20257-2007）；（5） 基础地理信息要素数据字典 第1部分：1:500 1:1000 1:2000基础地理信息要素数据字典（GB/T 20258.1-2007）；（6） 基础地理信息标准数据基本规定（GB/T 21139-2007）；（7） 徐州市城乡一体化数据标准。2.3数据质量控制 对于待入库数据的质量检查内容主要包括数学基础、位置精度、数据结构、属性精度、逻辑一致性等方面3。并且在数据类型、图形表示、图形符号、属性和图层方面制定了详细具体的要求。相应的也提出了合理的质量控制原则，即过程控制原则、统一

33、标准原则、质量评定原则和持续改进原则。由于数据在采集的过程中存在不规范或错误的情况，比如房屋没有封闭，房屋与房屋之间有多余线，某些实体无属性或者存在错误属性等，这些问题对基础测绘数据的要素构面、地理信息的入库工作是一定要尽量消除，否则将影响到地理信息系统应用的可信度，甚至不能应用相关的功能进行分析。2.3.1数据的预处理（1）伪结点：删除图面上伪结点； （2）复合线上多余点：删除图层中复合线上的多余点； （3）重复实体：删除完全重复的实体。 在CASS7.0中工具栏内的“检查入库”内有“删除伪结点”、“删除复合线的多余点”、“删除重复实体”选项，依次进行检查操作。如图4所示为删除伪结点的过程：

34、 图4 删除伪结点2.3.2应用CASS软件检查图形数据（1）线自相交检查：检查地物的线是否有相交；（2）图层正确性检查：地物的图层放置是否按照规定要求，防止错误操作； （3）数据编码正确性检查：检查地物的编码存在与否，类型是否真确； （4）高程注记检查：检核高程点图面高程注记与点位实际的高程是否一致；（5）符号线型线宽检查：检查线状地物所使用的线型是否正确； （6）复合线上重复点的检查：复合线上的重复点检查对复合线上与相邻点距离很近同时对复合线的走向影响不大的点进行去除，从而能够减少文件数据量，数据的利用率得到极大提高。对重复点进行限差设置，经过检查后，如果相邻点间的距离比限差小，则程序将报

35、告错误4。 利用CASS7.0中的“检查入库”工具栏中的“图形实体检查”来对上述内容进行检查，如图5所示，对于未通过检查的各项数据，将错误记录提交到制图处理，直到所有数据通过检查。 图5 图形实体检查检查出的错误如图6所示（局部），将各个错误逐一改正，比如处理线自相交问题，选中该线段，右击查看特性，观察顶点数，看该线段是否形成了一个自封闭的图形，如图7所示，然后将多余的点删除。其中符号线型线宽不正确这类错误可以不必改正，然后再准备进行下一步的操作。 图6 检查错误 图7 查看自相交线顶点2.3.3要素构面 数据核查通过后，对于空间特征表达为多边形的要素类型，要针对各个面要素执行构面操作。在CA

36、SS软件中就提供了要素构面功能5： （1）手动跟踪构面：将不连续的复合线连接起来构成一个面，例如：花坛、房屋边线、道路边线等断开的线，可以通过手动构面，使其能围成一个完整的面域； （2）搜索封闭房屋：对指定图层上复合线所围成的面域进行自动搜索，然后将它们自动生成房屋面域； （3）要素构面操作完成后，应用“面状地物封闭检查”功能对面状地物进行入库前的检查操作。该功能下可以首尾点间限差进行定义，在限差内的没有闭合的地物，程序会自动将其首尾强行闭合；当首尾点间的距离比限差大，则软件会用新的线段将首尾点直接连接，否则尾点将自动合并到首点，以满足入库的精度6。2.3.4录入属性数据上述操作完成后，利用C

37、ASS的地物属性结构设置功能对属性数据的结构进行定义，然后录入图形实体的属性。属性录入后，通过“过滤无属性实体”和“属性完整性检查”的功能，对地物属性值的完整性进行检查，并且逐次检查直至图形实体的属性完整。2.4数据分层若想建立高效管理的测绘数据库，针对数据库中特定一层中的数据实现管理和分析等操作，必须将大量的测绘数据按照标准分层，然后再存储到数据库中，这样便于以后分析时对所需要的各类数据快速显示、编辑以及分析等操作。 表2 空间要素分层7层名 层要素 几何特征 属性表名 约束条件定位基础 测量控制点 Point CLKZD M 测量控制点注记 Annotation ZJ O 县级行政区 Po

38、lygon XJXZQ M 县级行政区界线 Line XJXZQJX M行政区划 地籍区 Polygon DJQ M 地籍区界线 Line DJQJX M 地籍子区界线 Line DJZQJX M地貌 等高线 Line DGX O土地利用 房屋 Polygon FW M 地类图斑 Polygon DLTB M线状地物 Line XZDW O地类界线 Line DLJX M栅格数据 数字正射影像图 Image SGSJ O 数字栅格地图 Image SGSJ O 数字高程模型 Image/Tin SGSJ O地形数据 点地形要素 Point DDXYS M 线地形要素 Line XDXYS M

39、面地形要素 Polygon MDXYS M2.5数据转换数据转换的目的是把CAD格式的文件转化为ArcGIS格式的文件。因为在进行地形图数字化时用的是CAD软件,CAD本质上是一个绘制地图的软件，但现在我们需要的是可以执行分析的数据,即使是经过上述处理的高质量数据也不能代替转换过程，因此必须进行数据的格式转换才能构建一个结构优良、语义丰富的地理信息数据库。这里将dwg格式的数据转换为Shapefile格式，该文件格式已经成为地理信息软件界的一个开放标准，是符合工业标准的一种矢量数据。Shapefile文件是一种矢量数据格式，用来存储点、线、面的位置和属性信息。Shapefile文件至少包含三个

40、文件即主文件（*.shp）、dBASE（*.dbf）表以及索引文件（*.shx） 8。在转换之前最好将整个的dwg数据先进行分层输出，然后再逐层进行转换格式，然后入库。这样可以更加有条理，更为清晰明了。用AcmeCADConverterPortable软件直接就可以讲授分层输出，如图8所示 图8 数据分层过程然后将每个图层逐一转换为Shapefile格式，打开ArcToolbox中的转换工具，点击“转为Shapefile（批量）”，然后输入需要转换的要素类，选择输出路径，执行操作。如下图9所示： 图9 数据转换为Shapefile2.6应用ArcGIS建库 将图形要素通过分层后的DWG文件导入
