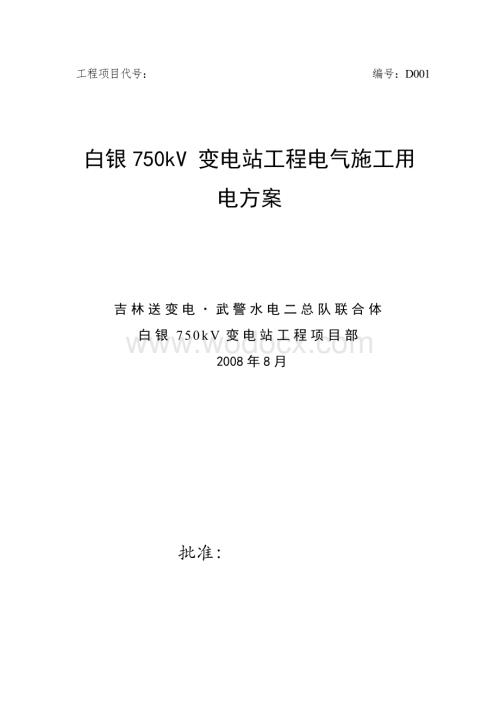

1、白银750kV变电站工程 电气施工用电方案工程项目代号： 编号：D001白银750kV 变电站工程电气施工用电方案吉林送变电武警水电二总队联合体白银750kV变电站工程项目部2008年8月批准： 审核： 编制： 目 录1、现场情况12、电气安装施工主要用电负荷13、施工变压器选择24、施工配电系统25、安全用电措施和电气防火措施461、现场情况白银750kV变电站场地基本平整，站址内无电力线路、通讯线路等其他设施。业主已经完成10kV施工变压器安装，容量250kVA，低压侧电压380/220伏，距变电站大门约10米。站内接地网未施工。2、电气安装施工主要用电负荷2.1主变压器、高压电抗器施工：

2、2.1.1滤油机（吉林省一机分离机械制造有限公司）1台，功率235.4 kW; 2.1.2滤油机(ABB- VH080RS) 1台，功率135 kW；2.1.3真空抽气机组1套；2.2管母线焊接施工:2.2.1自动氩弧焊机1台，功率 10kW。2.2.2破口机1台，功率 0.55kW。2.3软母线施工:2.3.1导线液压机功率 1.27kW2.3.2台式钻床 ，功率 0.75kW2.4加工区:2.4.1电焊机，功率 15kW2.4.2型材切割机，功率 3kW2.4.3台式砂轮机，功率 0.55kW2.4.4台式钻床，功率 0.75kW2.4.5液压弯管机，功率 2kW2.4.6混凝土拌合区的施

3、工用电功率:2.4.6.1搅拌机：10.55 kW2.4.6.2打夯机：3 kW2.4.6.3电锯：2.2kW2.4.6.4型材切割机，功率 3kW2.4.6.5钢筋调直机，功率 3kW2.4.6.6电焊机，功率 10kW2.4.6.7振捣器，功率 1.5kW2.5隔离开关、断路器施工2.5.1隔离开关传动2.5.2断路器施工用真空泵（或六氟化硫气体回收车）3、施工变压器选择考虑目前只具备1台10kV施工变压器，容量250kVA的实际情况，和主变压器及高压电抗器的生产到货情况：3.1暂时使用业主提供的10kV施工变压器，容量250kVA3.2在主变压器及高压电抗器绝缘油到货前一个月，如果33k

4、V站用启动/备用变压器，容量1250kVA不具备使用条件，要求业主提供400kVA容量施工变压器。4、施工配电系统4.1原则4.1.1施工用电采用380/220伏三相五线制，采用三级配电（即总配电箱-二级配电箱-开关箱），线路采用电缆。4.2施工总配电箱设置4.2.1在变压器附近，连接引线采用VV22-4185电缆，内设总电源隔离开关，630A一个。总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器），630A一个。分支开关200A三个，100 A三个，其中二个200A开关配电度表。箱内设置专用PE接地端子板。4.3二级配电箱设置分区域，共设置8个固定二级配电箱，分别是：#1-主变压器配电

5、箱#2-330kV施工区（一）配电箱#3-330kV施工区（二）配电箱#4-主控楼施工区配电箱#5-750kV“永登II高抗”配电箱#6-750kV施工区（一）配电箱#7-750kV“银川东I高抗”配电箱#8-加工区配电箱4.4接地装置站内接地网未施工，在总配电箱附近安装集中接地装置。用4根2.5米长505角钢，按间距5米打入地下0.7米深，再用-505扁铁将4根角钢焊接连接，测量接地电阻小于4欧姆。4.5施工用电平面图见图4.54.6施工用电系统接线图见图4.64.7施工用电主要材料选择根据公式I=P/U计算通过电流,根据电工手册每平方毫米导线允许通过电流为7A8A计算每段配电箱选用的电缆型

6、号。当到主变和高抗施工时，#1、#5、#7配电箱最大负荷滤油机（235.4KW）工作，同一时间无3KW以上用电负荷工作，根据I=P/U=238.4KW/380V=627A,故选取导线截面为大于90的，因此选用VV22-3185+195+116的电缆。同样根据此计算方法及负荷容量、使用同时率要求，计算得全所施工用电所需的主要材料及电缆见表4.7.1；电缆联系见表4.7.2。4.8施工用电布置和电缆、电源箱等技术要求4.8.1、施工用电采用三相五线制，设置专用地线。4.8.2、施工电源箱设总漏电保护断路器，箱内设专用零排、接地排、配锁。4.8.3、电缆采用直埋方式，埋入地下0.7米，地面上设置警示

7、标志。4.8.4、配电箱加工定制时，按加工配置图制作。4.8.5对于零星离配电箱较远用电设备，采用活动电源箱，不用时收起来。5安全用电措施和电气防火措施5.1配电箱箱门配锁，由专人管理。5.2变压器和配电箱由维护电工每天进行外观巡视检查。5.3对配电箱进行检修时，必须将其上一级电源开关断开，并悬挂“禁止合闸、有人工作”标志牌。严禁带电检修。5.4送电操作顺序为：总配电箱分配电箱开关箱。5.5停电操作顺序为：开关箱分配电箱总配电箱。（出现故障紧急情况除外）5.6配电箱、开关箱内不得放置任何杂物，并应保持清洁。5.7下班停止工作后，由专人负责将班后不用的配电装置拉闸断电，并关闭上锁。5.8漏电保护

8、器每天使用前，启动漏电试验按钮试跳一次，试跳不正常严禁继续使用。5.9移动电气设备时，必须经电工切断电源并作妥善处理后进行。5.10在配电箱附近或直埋电缆附近动土时，严禁使用机械，并通知维护电工进行监护。5.11配电箱及电气设备附近严禁存放易燃易爆物。5.12施工电源使用完毕后，应及时拆除。5.13施工变压器四周设置围栏（不低于1.7米），围栏门配锁，由维护电工管理。在围栏上设置“有电危险，严禁靠近”、“有电危险，严禁进入”标志牌。5.14电源配电箱负荷开关应标明名称，单相闸刀开关应标明电压。5.15严禁用单相三孔插座代替三相插座使用。5.16熔断丝熔断后必须查明原因，排除故障后方可更换新熔丝，装好保护罩后方可送电。5.17开关应控制火线，使用螺口灯头时，零线应按在灯头的螺口上。5.18在光线不足的工作场所及夜间工作的场所均应有足够的照明，主要通道上应装设路灯。5.19电动机械及照明设备灯具拆除后不得留有可能带电的部分。
