220kV线路保护状态检修信息采集卡模板.doc

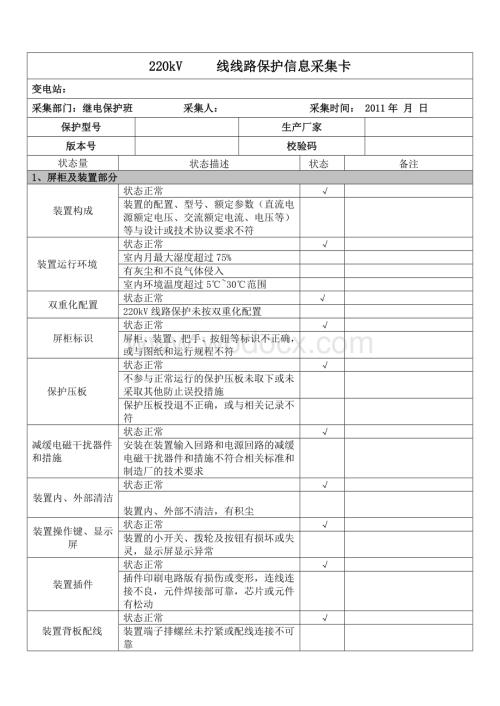

1、220kV 线线路保护信息采集卡变电站：采集部门：继电保护班 采集人： 采集时间： 2011年 月 日保护型号 生产厂家 版本号 校验码 状态量状态描述状态备注1、屏柜及装置部分装置构成状态正常装置的配置、型号、额定参数（直流电源额定电压、交流额定电流、电压等）等与设计或技术协议要求不符装置运行环境状态正常室内月最大湿度超过75%有灰尘和不良气体侵入室内环境温度超过530范围双重化配置状态正常220kV线路保护未按双重化配置屏柜标识状态正常屏柜、装置、把手、按钮等标识不正确，或与图纸和运行规程不符保护压板状态正常不参与正常运行的保护压板未取下或未采取其他防止误投措施保护压板投退不正确，或与相关

2、记录不符减缓电磁干扰器件和措施状态正常安装在装置输入回路和电源回路的减缓电磁干扰器件和措施不符合相关标准和制造厂的技术要求装置内、外部清洁状态正常装置内、外部不清洁，有积尘装置操作键、显示屏状态正常装置的小开关、拨轮及按钮有损坏或失灵，显示屏显示异常装置插件状态正常插件印刷电路版有损伤或变形，连线连接不良，元件焊接部可靠，芯片或元件有松动装置背板配线状态正常装置端子排螺丝未拧紧或配线连接不可靠装置插件的选择跳线和拨动开关状态正常置插件的选择跳线和拨动开关位置与实际需要不符装置电源状态正常双重化配置保护装置的直流电源未取自不同蓄电池组供电 的直流母线段屏柜及装置绝缘状态正常屏柜及装置的绝缘电阻不

3、满足规程要求装置版本号、校验码状态正常装置软件版本号、效验码等与出厂报告或技术协议不符装置时钟状态正常装置时钟未经GPS对时装置未经GPS对时装置时钟显示有误装置电源状态正常逆变电源已达到规定的使用年限逆变电源各级输出电压的测量值不符合DL/T527-2002标准要求直流电源自启动性能检验：试验直流电源由零缓慢上升至80%额定电压值时，逆变电源插件面板上的电源指示灯不亮；固定试验直流电源为80%额定电压值，拉合直流开关，逆变电源不能可靠启动。装置开关量输入回路状态正常对引入端子排的开关量输入回路加入激励量，装置反应不正确者接通和断开连接片及转动把手，装置反应不正确装置输出触点及输出信号状态正常

4、装置输出触点的通断状态反应不正确装置的输出信号反应不正确装置模数变换系统状态正常零漂值不满足装置技术条件的规定交流电压、电流的幅值和相位采样值有误或采样精度不满足装置技术条件的规定保护功能状态正常装置保护功能与技术协议要求不符或不完备保护功能或出口不正确（例如：高频保护、光纤纵差保护、接地距离保护、相间距离保护、零序保护、三相不一致保护、失灵保护等）重合闸功能状态正常重合闸功能或出口不正确与自动化通讯功能状态正常与自动化通讯功能不满足运行要求装置打印机状态正常装置打印机有损坏或不能联机打印屏顶小母线状态正常屏顶小母线未作防护措施（如：防尘罩、热缩套等）或无色标屏顶小母线没有防护措施屏蔽接地状态

5、正常屏柜与装置外壳的屏蔽接地不符合反措要求屏柜接地状态正常屏柜接地铜排与接地网的连接不符合反措要求2、电压和电流互感器电流互感器铭牌参数和试验资料状态正常电流互感器铭牌参数和实验资料不齐全（内容应包含：绕组极性、变比、准确级、容量、二次绕组直流电阻、个绕组伏安特性）电流互感器极性状态正常电流互感器极性与铭牌标示不符电流互感器变比状态正常电流互感器的变比与铭牌标识或设计要求不符电流互感器绕组状态正常电流互感器的绕组数与设计要求不符电流互感器准确级状态正常电流互感器的准确级与设计要求不符电流互感器的准确限值系数不满足短路容量要求电流互感器容量状态正常电流互感器的容量与设计要求不符电流互感器容量与二

6、次回路负担（电流回路每相与中性线及相间的阻抗）不符合互感器误差曲线的要求电流互感器二次绕组伏安特性状态正常电流互感器二次绕组伏安特性不合格电流互感器相别标识状态正常电流互感器相别标示不正确电压互感器铭牌参数和试验资料状态正常电压互感器铭牌参数和实验资料不齐全（内容应包含：绕组极性、变比、准确级、容量、二次绕组直流电阻）电压互感器极性状态正常电压互感器极性与铭牌标示或设计要求不符电压互感器变比状态正常电压互感器的变比与铭牌标识或设计要求不符电压互感器绕组状态正常电压互感器的绕组数与设计要求不符电压互感器准确级状态正常电压互感器的准确级与设计要求不符电压互感器容量状态正常电压互感器的容量与设计要求

7、不符电压互感器相别标识状态正常电压互感器相别标示不正确3、二次回路抗干扰措施状态正常与厂、站主接地网连接的等电位接地网的敷设不满足反措要求微机保护装置的二次回路电缆未使用屏蔽电缆或使用电缆内的空线替代屏蔽层接地电流二次回路状态正常电流二次回路接线不正确或与设计不符；端子排螺钉压接不可靠电流二次回路的电缆芯截面不满足设计不满足规范要求电流二次回路的接地点非一点接地；由几组电流互感器二次组合的电流回路，不是在直接电气连接处一点接地电流回路串接设备不符合反措或设计要求两套保护装置的交流电流未分别取自电流互感器互相独立的绕组；其保护范围未交叉重叠，存在死区电压二次回路状态正常电压互感器二次、三次绕组的

8、二次回路接线不正确或设计不符；端子排螺钉压接不可靠经控制室中性线小母线（N600）连通的几组电压互感器二次回路不是在控制室将N600一点接地独立的、与其他互感器二次回路没有直接电气联系的电压互感器的中性线不是一点接地（在控制室或开关场）电压互感器的中性线接有可能断开的熔断器（自动开关）或接触器等电压互感器二次回路和三次回路的开关场引入线未分开，有共用情况采用金属氧化物避雷器接地的电压互感器的二次回路，其金属氧化物避雷器的安装不符合规定或接线不正确电压互感器二次回路中熔断器（自动开关）装设地点、熔断（脱扣）电流、质量、选择性不符合要求；自动开关的线圈阻抗值不符合要求串联在电压回路中的熔断器（自动

9、开关）、隔离开关机切换设备的触点接触不可靠电压互感器在额定容量下的压降超过额定电压的3%（通过测量电压回路自互感器引出端子到配电屏电压母线的每相直流电阻算得）两套保护装置的交流电压未分别取自电压互感器相互独立的绕组二次回路绝缘状态正常二次回路的绝缘电阻不满足规程要求电压互感器的二次回路采用金属氧化物避雷器接地的，其金属氧化物避雷器的工频放电电压不符合规定熔断器（自动开关）额定电流状态正常熔断器（自动开关）额定电流与设计不符或与所接入的负荷不适应，不满足上下级之间的配合二次电缆状态正常电缆敷设不正确或与设计不符电缆标牌不完整或不准确设备及端子排接线状态正常设备及端子排内、外部链接的接线不正确或与

10、设计图纸不符；接线接触不牢靠设备及端子排内、外部连线的接线与装置运行规程不符设备及端子排内、外部连线的标号不完整或不标准直流回路状态正常直流回路接线不正确或与设计不符直流回路存在寄生回路独立装置的直流回路（包括跳闸出口继电器的线圈回路）未从专用端子对取得直流正、负电源双套保护装置的直流回路未完全独立，有电气联系合闸回路接线不正确跳闸回路接线不正确；双套保护装置的跳闸回路未分别作用于断路器的两个跳闸线圈中央信号装置的动作（包括有关光字、音响信号指示、上传信号灯）不正确闭锁式纵联保护“其他保护停信”回路未直接接入保护装置断路器防跳回路不正确断路器三相不一致保护未采用断路器本体的三相不一致保护断路器

11、操作闭锁功能（包括：压力低闭锁合闸、闭锁重合闸、闭锁跳闸等）不完备失灵回路接线不正确4、保护定值保护定值通知单状态正常装置定值内容、定值区、单号等与定值通知单不符装置型号、软件版本号及校验码等与定值通知单记录不符定值通知单所列电流、电压互感器参数（包括：变比、准确级等）与现场实际不符保护记录或保护运行规程的内容与定值单备注要求不符5、纵联保护通道载波通道设备状态正常载波通道设备（包括阻波器、结合滤波器、高频电缆等）的实验项目或整组试验特性不符合规程要求结合滤波器二次侧（包括高频电缆）及一次侧对地绝缘电阻及一、二次间的绝缘电阻不符合规程要求装置电源输出电压测量值超出标准要求各规定测试点的工作参数

12、超出标准要求收信机接受对端信号时的通道裕量低于8.686Db通道检测回路工作不正常通道检测回路和告警回路工作不正常结合录波器一、二次接地未分开高频抗干扰电缆敷设不满足反措要求光纤通道设备状态正常光纤通道的误码率或传输时间不满足GB/T14285的要求光纤通道的发信电平、收信灵敏电平不符合规程要求光纤通道裕度不满足运行要求光纤通道在保护屏处未作保护措施6、操作箱出口继电器动作电压状态正常出口继电器动作电压范围不在55%70%额定电压之间逻辑回路继电器动作要求状态正常逻辑回路继电器不能在80%额定电压下可靠动作分相跳闸功能状态正常分相跳闸功能不正确装置插件的选择跳线和拨动开关状态正常装置插件的选择跳线和拨动开关位置与实际需要不符交流电压切换回路状态正常交流电压切换回路不正确
