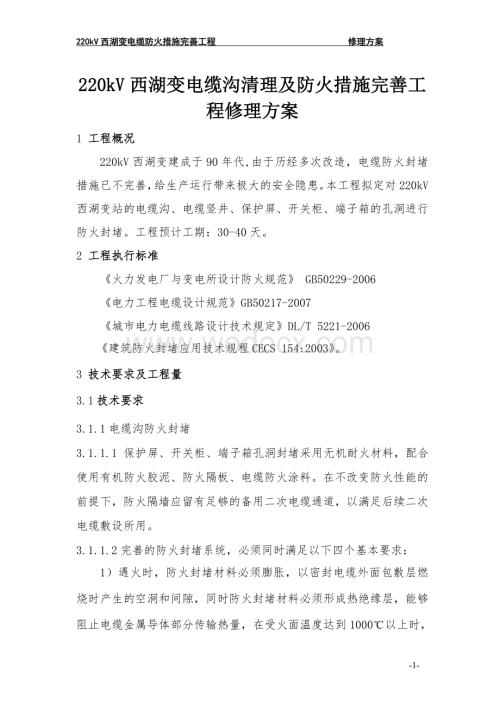

1、220kV西湖变电缆沟清理及防火措施完善工程 修理方案220kV西湖变电缆沟清理及防火措施完善工程修理方案1 工程概况220kV西湖变建成于90年代,由于历经多次改造，电缆防火封堵措施已不完善，给生产运行带来极大的安全隐患。本工程拟定对220kV西湖变站的电缆沟、电缆竖井、保护屏、开关柜、端子箱的孔洞进行防火封堵。工程预计工期：30-40天。2 工程执行标准火力发电厂与变电所设计防火规范 GB50229-2006电力工程电缆设计规范GB50217-2007城市电力电缆线路设计技术规定DL/T 5221-2006建筑防火封堵应用技术规程CECS 154:2003。3 技术要求及工程量3.1技术要

2、求3.1.1电缆沟防火封堵3.1.1.1 保护屏、开关柜、端子箱孔洞封堵采用无机耐火材料，配合使用有机防火胶泥、防火隔板、电缆防火涂料。在不改变防火性能的前提下，防火隔墙应留有足够的备用二次电缆通道，以满足后续二次电缆敷设所用。3.1.1.2完善的防火封堵系统，必须同时满足以下四个基本要求：1）遇火时，防火封堵材料必须膨胀，以密封电缆外面包敷层燃烧时产生的空洞和间隙，同时防火封堵材料必须形成热绝缘层，能够阻止电缆金属导体部分传输热量，在受火面温度达到1000以上时，背火面的温度也不允许达到180，以阻隔火焰延燃、阻隔热量传输、阻隔烟气扩散。2）在无火灾发生的冷态情况下和发生火灾时的热态情况下，

3、防火封堵系统都必须能够隔绝烟气，以保护人员和物资安全。3）环境耐候性。防火封堵系统必须具有在所安装环境的温度、湿度、建筑形变、机械振动条件下，长时间的稳定性和重复使用性，以保证防火封堵系统不会因自身材料的失效，而导致火灾发生时防火封堵系统的溃决。防火封堵系统必须能够承受火灾时的热风压力。4）防火封堵系统在火灾情况下，经法定测试机构检测确认的耐火极限的确定性。3.1.2据现场勘测情况，制定出以下针对性方案。西湖变防火封堵材料拟采用美国3M公司的防火封堵材料和经过UL认证的防火封堵系统，要求能够达到国家标准电力工程电缆设计规范GB50217-2007、建筑防火封堵应用技术规程CECS 154:20

4、03的相关要求。主要材料如下：3M CS-195+复合防火板、3M MP非凝固型防火泥。 3M CS-195+复合防火板主要用于大型孔洞的封堵，如电缆竖井、电缆隧道、电缆沟、楼板孔洞、穿墙孔洞的防火封堵。其材料的中间层为3M公司研发的专业防火封堵材料，不含石棉和卤系有毒物质。要求3M CS-195+复合防火板遇火能膨胀十倍、阻火时间应达4小时，在高温、高寒、高湿、强震环境中，均可保持结构稳定，保持防火安全性和可靠性不变。扩容施工简便，有效使用寿命要求达20年。 3M MP+非凝固型防火泥要求无需现场配比，调制，拆开包装后即可使用， 3M MP+非凝固型防火泥要求无卤无毒，具有冷态、热态烟气密封

5、，遇火能膨胀3倍，阻火时间能达4小时，有效使用寿命要求20年。在本方案中，3M MP+非凝固型防火泥，用于在线缆和3M CS-195+复合防火板之间环形间隙的密封，以及部份小型穿孔的独立封堵。在整套防火封堵系统安装完成后，应能达到以下效果：l 达到电力工程电缆设计规范GB50217-2007、建筑防火封堵应用技术规程CECS 154:2003的相关要求。l 冷态、热态烟气密封性能。l 外观整洁、平滑。l 正常使用状况下，免维护，易管理。l 扩容施工简易，材料重复使用。l 至少20年有效使用寿命。3.2 施工工艺要求3.2.1.整理、清洗电缆a.将防火隔墙周围的卫生清理干净，戴好绝缘手套，对电缆

6、逐一的整理排序，电缆顺序应从上至下电压等级由低到高排列。b.整理完毕后用水进行清洗。如有油污，则在清水中加入清洁剂进行清洗。注意不得使用溶剂（汽油、稀释剂）进行清洗，以免对电缆绝缘层造成伤害。3.2.2电缆沟防火隔墙施工工艺：3.2.2.1防火隔墙位置的确定a.工程涉及电缆沟、电缆竖井的防火封堵，除满足火力发电厂与变电所设计防火规范、城市电力电缆线路设计技术规定、电力工程电缆设计规范的规定外，还应在电缆竖井穿越楼板处，竖井和电缆沟接口处、开关柜下电缆孔洞处、保护屏、端子箱底部均应设置防火隔墙。电缆沟3M防火墙：盘柜楼板型孔洞3M防火封堵：b.户外电缆沟防火隔墙设置示意图3.2.2.2防火涂料涂

7、刷a.涂料开封前，应清除桶盖周围的灰尘及杂物，仔细检查并确认涂料的品种、牌号、有储存效期等是否符合要求；使用前应搅拌均匀，以充分发挥涂料的效能；涂料稀释遵守稀释剂的配套型号及用量，涂料稀释后应搅拌均匀；涂刷前应使用60-100目的筛子滤出油漆中较大的颗粒、漆皮及杂质，过滤后的油漆加盖保护。b. 涂刷施工时，环境相对湿度不大于80%，气温在540之间。大风、雷雨天不得进行户外作业。应特别注意复涂的时间和干燥情况，一般应间隔20分钟。c.所电缆隔墙厚度不小于370mm，底部预留150mm做排水沟。防火隔墙应沿电缆沟六面用防火隔板制作箱体。3.3工程量3.3.1电缆沟防火封堵名称长（mm）宽（mm）

8、数量（个）面积（）竖井防火墙2000150013竖井防火墙2000100012电缆进出口防火墙1200100022.4电缆进出口防火墙100080021.6电缆进出口防火墙1100100011.1电缆沟防火墙110080010.88电缆沟防火墙8008002012.8主控室机柜650600207.8主控室机柜8006007134.08端子箱540400204.32机构箱8006002110.08总计封堵数量-160总计封堵面积-80.06每平方米单价（元）主要材料费（元）辅材费（主要材料费*15%）（元）施工费（主要材料费+辅材费）*15%（元）管理费（主材费+辅材费+安装费）*5%（元）总计

9、注：主材包含防火板、非凝固型防火泥、防火密封胶、阻火带等。辅材包含：角钢、自攻螺丝、膨胀螺丝、蝶形螺丝、垫片、铝箔胶带等。3.3.2电缆沟防火玻璃盖板名称长（mm）宽（mm）数量（个）面积（）电缆进出口防火墙160040021.28电缆进出口防火墙140040021.12电缆进出口防火墙140040010.56电缆沟防火墙140033010.46电缆沟防火墙1200330207.92总计封堵数量-26总计封堵面积-11.34每平方米单价（主材+辅材）（元）主材+辅材（元）施工费（主要材料费+辅材费）*15%（元）管理费（主材费+辅材费+安装费）*5%（元）合计4 计划工作时间 2012年05月30至2012年07月10日 红河供电局生产技术部 2012年03月19日
