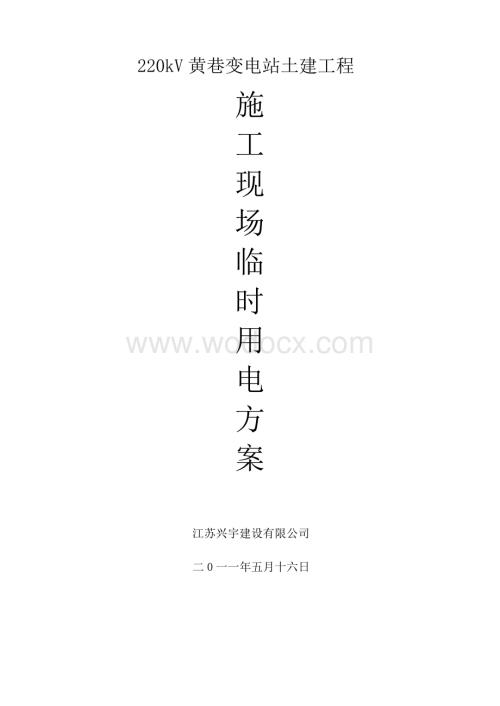

1、220kV黄巷变电站土建工程 临时用电方案220kV黄巷变电站土建工程施工现场临时用电方案江苏兴宇建设有限公司二0一一年五月十六日目 录一 设计依据3二 工程概况及场地面积3三 现场勘测4四 施工现场用电设备及其计算负荷4五 现场电气配电系统说明7六 现场设备安装及管线敷设等要求7七 临时用电各项管理制度7八 施工用电的安全技术措施11九 电气防火措施12十 雨天施工措施12十一 施工现场危险点及检查控制措施13220kV黄巷变电站土建工程施工现场临时用电方案 一、设计依据设计依据主要包括以下规程规范及资料：（1）建设工程施工现场供用电安全规范GB50194-93；（2）施工现场临时用电安全技

2、术规范JGJ46-2005；（3）低压配电设计规范GB0054-95；（4）供配电系统设计规范GB50052-95；（5）通用用电设备配电设计规范GB50055-93；（6）甲方提供的现场电源资料；（7）现场临时用电设备负荷和配置资料。二、工程概况及场地面积220kV黄巷变电站位于南京市境内。围墙长为193m，宽为157.7m,变电站址总用地面积为29296m2，折合43.944亩，本变电站站区内场地平均标高0.000相当于绝对标高7.300m。本变电站建筑物：采用江苏省电力公司江苏电网输变电工程标准化设计图集，由二次设备室及功能用房、10kV开关室组成，建筑面积951m2；室外工程：主变基础

3、、电容器场地、构支架基础等，110kV、220kV屋外配电装置场地(构支架基础)，电缆沟，围墙及大门工程，站内道路、进站道路，站区排水工程(排水管道、事故油池、废水储存池、雨水泵房)，消防泵房、站区给水等；安装工程：室内动力照明及室内外给排水。三、现场勘测拟建场地地形平坦，供电方式为变压器由电缆引入配电房后，采用三相五线制电线连接。四、 施工现场用电设备及计算负荷1施工现场设备表序号设备名称型号数量设备容量(KW)备注(实际负荷) (KW)单机合计功率功率因数需要系数结果1砼搅拌机J3501台7.57.57.50.70.653.412钢筋弯曲机1台3330.70.651.43钢筋切断机1台44

4、40.70.651.94插入式砼振动棒3台1.54.54.50.70.72.35电刨1台2.22.22.20.70.71.16电锯1台5.55.55.50.70.72.77卷扬机1台7.57.57.50.70.73.78生活照明1项20202011209生活动力1项202020112010电焊机6台181081080.450.4521.911对焊机1台4040400.50.51012备用2020200.70.79.8总计：98.21KW2、配电房设置说明(1)按设计计算负荷为98.21KW，考虑实际需用因素，在现场围墙外设总配电房一间，下设6个二级配电箱、8个三级配电箱。(2)甲供变压器至配电

5、房的电缆选定。选用聚氯乙烯绝缘护套铜五芯电缆，（VV22-4*70+1*50），埋地敷设，接入配电房。(3)从配电房接入所内的干路电缆敷设的选择：根据现场条件，干线采用架空敷设，再接入二级箱。1#二级箱（二次设备室及功能用房、开关室场地）、2#二级箱（110kV构架区）、3#二级箱（220kV构架区）、4#二级箱（主变区）、5#二级箱（加工区）、6#二级箱（生活办公区），施工现场用电选用VV-325216电缆，项目部办公和生活区照明用电分别选用VV-310，生活区动力用电选用VV-31016电缆，砼搅拌站等用VV-31016，供钢筋场地用VV-316110，供木工场地用VV-3614。3、配电

6、房内配电箱电气系统图12电箱总开2#二级箱（110kV构架区）490-100A1#二级箱（二次设备室及功能用房、开关室） 490-100A3#二级箱（220kV构架区）490-100A4#二级箱（主变区）490-100A5#二级箱（加工区）490-100A100A空开VV-335+216100A空开VV-335+216100A空开VV-335+216100A空开VV-325+216100A空开VV-325+216BLX-395+250施 工 及 办 公 生 活6#二级箱（生活办公区）490-100A100A空开VV-325+216五、 现场配电系统说明1、干线以VV聚氯乙烯绝缘护套铜芯电缆，直

7、埋地铺设，并设二、三级配电箱及二级漏电保护措施，以提高设备及操作用电的安全性。2、在所内的电缆均采用埋地布置，并设显著标志。六、现场设备安装及管线敷设要求。1、对设备、器材安装前必须仔细检查合格证，正规生产厂家产品，各项技术指标（合格）。主体及各零附件齐全完好，无损无缺，各转动机械灵活。必要的测试技术指标合格，记录面有关数字漆面光滑、无损无脱落、无锈斑等。并清扫其灰土等，使用前具备安装敷设条件。2、电缆埋地敷设，按照电缆数设挖好缆沟，沟深自然地面下600mm，按要求放设电缆，回填土不带任何杂物并分层夯实，埋设适宜数量的缆桩（标志）等。3、配电箱一律使用符合规范及国网公司要求的，开关箱及移动箱，

8、不得使用无可靠防火、防雨雪措施的箱体。要求箱砼基础高出自然水平面300MM，箱下皮距地0.9M，安装牢固，操作维修方便、可靠。设防雨雪、防砸、防小动物入侵措施。配电箱由专人管理、操作、维护等。4、施工现场主照明采用场地周围设金属卤化物镝灯，配以围墙上的高效聚光投射灯架，橡皮电缆供电。室外单位工程照明采用卤钨灯。灯具使用时要注意防热防火。七、临时用电的管理制度1、系统投入运行前，必须对全系统各有关设备器件进行全面细致地检查（合格）和必要的测试。如各功能正常，转动构件灵活，标注清楚明确。各部位绝缘电阻值、接地电阻值符合规范要求。系统周围无妨碍运行使用的一切物品，易燃，易爆物等。2、建立建全操作使用

9、，维护管理组织机构。项目经理：朱仁群技术负责人：王竹高项目副经理：王学平质检员彭春黎电工班长戴斌材料员朱宝荣保管员安云林全体施工人员各操作人员均有专业（电气）资格证件及上岗证，学习熟练掌握安全规范及供用电系统，明确各自职责，建立各项规章制度，掌握触电解救法和人工呼吸法。3、配电房必须做到：四防一通的要求，即防火，防雨雪，防潮汛，防小动物和保持通风良好电气灭火消防器材，应急照明灯等安全用具，定期检查，维护保养。4、对于检修的监护制度，必须有明确的规定。如施工现场夜间值班电工必须配备2人。若发生故障，一人检修，一人实行监护。断线时先断相线，后断零线。接线时，先接零线，后接相线。5、配电箱，开关体的

10、导线进出口处，是发生漏电事故的多发点，因此，必须在此处加强绝缘措施。不得从箱门缝隙中引进、引出导线。配电箱的开关电器保证能在正常和事故故障情况下，能可靠地切断电器设备电源。电器设备在维修时，其控制开关断路器要有明显与电源分断点，并在其适宜处挂有“有人操作严禁合闸”告示牌。对流动式配电箱和开关箱的进出线及流动式用电器具（设备），电源线应采用橡皮绝缘多股软质电缆线，并保证其使用强度和抗磨损的安全性。6、电工对线路用电设备要进行经常性巡视检查，发现问题及时处理。漏电保护开关要进行经常性检查，发现失灵必须马上更换，并作好工作和维修记录，以提高用电意识及其安全性。7、安装维修或拆除临时用电设备必须由专业

11、电工人员完成。严禁私拉、乱接、乱拆。电工等级应于同工程和难易程度和技术复杂性适应，对于需要监护操作的工作，必须设有监护人员，不许违反安全操作规范等。8、进入施工现场必须戴好安全帽，电工人员必须穿绝缘鞋，不准在现场吸烟、打闹；不准酒后或有过激行为之后进行电气作业维修、登高或高空作业。作业前检查安全带，脚扣等器具是否牢固完好可靠。作业符合安全要求。9、安装电气设备要严格执行安装标准和操作规范，不准带电作业，停电安装维修时，其电源开关必须有明显断开点（标准）并挂有明显醒目的告示牌。10、各配电箱、开关箱在操作使用管理中的技术要求（1）、施工现场的所有配电箱均应在箱门上设有明显的名称、编号、用途、分路

12、标志及“有电危险”警告标注。（2）、在正常的情况下，严格合理地按顺序操作各级开关。即在送电时，由总闸（开关）到分闸；断电时，由分闸到总闸。对有隔离开关者，严禁对其带负荷操作。（3）、施工现场所有的配电箱门及防雨雪，防砸门等均应达到上锁条件，并设专人管理，操作使用监护等。（4）、配电，开关箱体应保持整洁、干燥、周围、顶、下部均不得放置各种杂物，更严禁放置易燃，易爆物和金属物和金属导电器件等。对施工现场所属的各电动机、箱、柜必须按时清扫，注油或检修。（5）、闸箱必须一机一闸（开关）使用，不得临时挂接任何临时用电设备。电工要经常对线路和设备进行检查，发现问题及时处理。对于违章者，如不听劝阻，立即令其

13、停止使用电器设备。11、现场值班电工及电气有关工作人员必须坚守岗位，加强工作责任心，强化管理，确保人身安全。以保证施工建筑安装生产顺利进行，值班员要作好工作记录和维修，事故处理等记录。12、现场生活照明线路，灯具等必须安装整齐，符合规范安全要求。严禁私拉乱接，当必须安装接电使用时，对有关部门提出申请，经许可后，由专职电工负责，按要求装接供电，违章者，必须给予批评，教育，并拆除其所接线器材，并作没收处理。对造成事故及损失者，对其当事人追究责任。13、注意节约用电，尽可能使用节能型光源。施工作业场地等布设灯具（照明），开启数量要适宜。在无人工作及白天，应关闭不必要的照明灯。阴雨天、雾天等亮度不足及

14、晚间安全保卫所要开起灯具除外，值班电工按原则实施要求。14、对于消除重大隐患，避免电气事故发生而有显著贡献者，给予表扬奖励。对于违反制度者，还造成电器设备、器具损坏者，除应视情节轻重处以罚款外，还应按造价赔偿设备，对于故意损坏设备者，应追究刑事责任。八、施工用电的安全技术措施1、电气设备、安装、防护、使用与维修必须符合JGJ46-88施工现场临时用电安全技术规范GB50194-93建设施工现场供电安全规范及有关标准要求。2、建立工作票制度，工作票的签发人，由电工工长担任，并认识工作的必要性，安全可靠性，工作票的签发人，由电工班长戴斌担任，并认识工作的必要性，安全可靠性，工作票上所填的安全措施是

15、否正确完备。3、工作许可人，一般由值班员、工地值班员或配电室值班员担任，其安全责任，审查工作的必要性，移交工作，指明带电部分和安全措施。双方认可签名后才允许进行检修工作，检修工作结束时，值班人员按工作票送电前，还需仔细检查现场，并通知有关人员确认无误方可送电。4。停电安全措施。停电时，应注意对所有能够检修部分与送电线路要全部切断，而且每处至少要有一个明显的断开点。并应采用防止误合闸的措施。5、验电措施。对已停电的线路和设备，不能光看指示灯信号和仪表上反映出无电；还应进行必要的验电步骤，验电时应带绝缘手套，按电压等级选择相应的验电器。6、放电措施。是消除检修设备上的残存的静电。应使用专用的导线，

16、用绝缘棒或开关操作，人手不得与放电导体接触，应线与线之间，地与地之间，均应放电。7、装接临时接地线。为了防止意外送电和二次系统外的反馈电，以及消除其他方面的感应电，应在被检修部分的外端装接必要的临时接地线。装时先接接地线，拆时后拆接地端，应验明线路或设备确实无电后，方可装设临接地线。8、装设遮栏。挂警示标志，使检修人员与带电导体之间保证安全。九、电气防火措施1、要严格按照规定，选用与电气设备相匹配的开关、电器，线路的设计与导线也应符合规定，以保护装置的完好。2、照明灯具及发热产生电火花的电气设备，从安装上及使用过程中都不容许与易燃物靠近，应保持一定的距离。3、电气设备要严格性能运行，不能超载运

17、行，做好经常性的检修保养使设备能正常运行，并保持通风良好。4、对避雷装置要注意检修保养，保持接地良好。5、配电箱要选用非木质绝缘材料制作，提高耐火性能。6、在电气装置和线路周围，不得堆放易燃易爆和强腐蚀性物品及明火作业。7、加强电气设备相间和相对中性线，保护地线的绝缘防护和检测等，特别是明裸导线路设备部分，防止发生闪烁现象。8、认真落实“安全第一、预防为主”的方针，为确保工地安全，严禁宿舍等其他地方使用电炉、热得快等。如发现违规者，给予警告批评或罚款。十、雨天施工措施1、配电箱安装位置应选择地坪较高处，并搭设防雨棚，箱内设置漏电保护开关，均达二级漏电保护措施情况下方允许设备运行施工。2、值班电

18、工要对安全电气系统进行巡视，摇测各绝缘电阻，当发现问题，及时处理，防止系统电路、设备等出现漏电现象，以免造成触电等事故。3、电气工作人员作业时，必须穿戴好各防护用具，必须设有监护人方可操作。4、做好雨天施工注意事项和安全用电教育，提高全体施工人员的安全用电意识和技能。5、排水设施和装置及用具应齐全完好。水泵应保持经常检测，运转良好，在出水情排水时，能及时运转并正常工作，确保安全生产，保护设备、人身安全。十一、施工现场危险点及检查控制措施序危险点存在场所控 制 措 施1施工电源乱拉乱接，不按规定装保险丝并且配电箱不牢固。变电建筑物、构架基础施工现场现场必须有专职电工负责电源，其他人不得乱拉乱接，

19、移机时做好稳定措施。2水坑抽水时潜水泵漏电变电建筑物、构架基础施工现场抽水用的水泵要用绝缘良好的电缆，不下部分绝缘良好，并安装防溅式漏电保护器。3搅拌机、震捣器在使用中漏电变电建筑物、构架施工现场应安装防溅式漏电保护器，专职人员带绝缘手套、穿绝缘鞋操作，其他人不得随意使用，电机外壳应安装接地。电源要有配电箱（有漏电保安器）且外壳接地。4施工用电无专业电工进行经常性检修维护，电动工器具无可靠防触电安全措施，临时用电无专人负责。变电建筑物、构架施工现场施工电源及电动工器具应有专业人员进行日常检查维护，禁止非电气专业人员拆装施工用电设施，断路器、刀闸、熔断器的容量就满足被保护设备的要求，熔丝应有保护罩，严禁用其它金属或以大代小；用电设备应实行“一机一闸”制，电气设备使用，其手动开关应完好，电气设备金属外壳必须有可靠的接地或接零保护；电气设备变换工作 地点时，应及时断电，禁止带电移位，移动式电动工具电源线应采用耐磨绝缘胶线并装设漏电保护器。5配电箱无门无锁无防雨措施或门锁坏变电建筑物、构架施工现场用电管理和检验维护必须规范，并由专业电工进行，配电箱必须上锁，并采取防雨措施6配电箱下引出线混乱且未做保护接地变电建筑物、构架施工现场引线规范，接地可靠 江苏兴宇建设有限公司220kV黄巷变电站工程土建项目部
