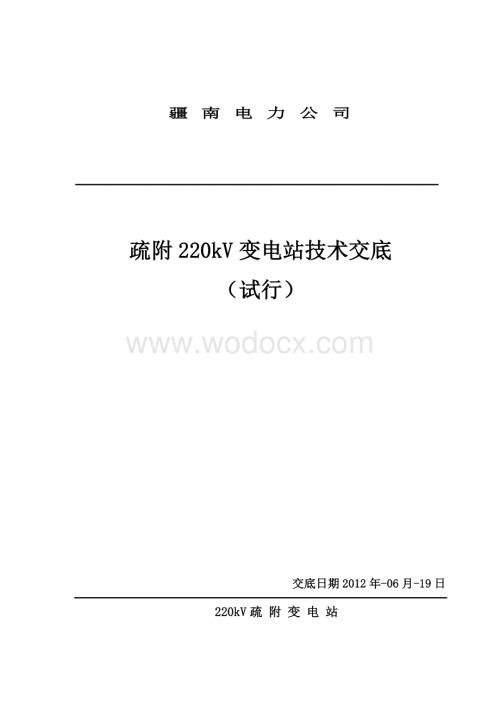

1、 疆 南 电 力 公 司 疏附220kV变电站技术交底（试行）交底日期2012年-06月-19日220kV疏 附 变 电 站前 言新建变电站现场技术交底是指导变电运行技术管理工作的一项重要内容，通过技术交底和运行注意事项的内容，能掌握设备技术规范、运行要求、故障查询、判断处理步骤、操作规程，有利于变电站第一次投入运行的操作质量。说明了不同厂家、不同型号的一次、二次设备在运行前的注意事项、运行中的要求和观察项目、故障情况的现象及处理等等一系列技术内容。其中二次设备配置、装置版面及各种信号指示灯的作用、屏后小空开正常情况下投入要求、硬压板正常方式下投退标准、各种切换把手切换操作及注意事项等运行注意

2、事项，对运行人员的教育培训有很大的提高，并起到一定的技术指导作用，所以变电站竣工完具备运行条件后有必要施工单位对运行人员做一次技术交底，根据新疆电力公司专家组、疆南电力公司、工区相关领导的要求和部署安排，与施工单位技术人员配合做好了本技术交底资料。注意：此技术交底资料部分内容用于了220kV疏附变电站现场运行规程中，请读者了解。 本技术交底起草单位：变电运行工区本技术交底起草人：阿不来提、王青华本技术交底审核人：王青华 （葛洲坝电力有限责任公司）11引用资料PST1200U变压器技术说明书V1.00G_国网标准PST+641U变压器差动保护装置技术说明书V1.10_2009.4_PSL+641

3、U线路保护测控装置技术说明书V1.10_2009.4_PSL+603U系列线路保护技术说明书_11.20FCX-22HP说明书 v1.10PSC+641U电容器保护测控装置技术说明书V1.10_2009.4_PSL+633U说明书_V21.00PSL621UT说明书V11.10SCX-12HP说明书V1.0SG B750母差说明书（国网版）V1.07排版稿ZJ2010.02.05ZL_WKZZ0102.0710 RCS-992A分布式稳控装置技术和使用说明书后台PS 6000+自动化系统用户操作手册PSR+660使用说明书v111.44_200903_PST1200U变压器保护装置使用说明书V

4、1.0_2008.2_DRL600-WFBL故障录波6.0版使用说明书0920PAC2000技术说明书数据采集单元调试软件说明书数据集中处理单元软件使用说明书2 变压器保护装置运行维护及注意事项2.1装置概述 本站2号主变压器保护均为双重化配置。型号为：PST1200U型变压器成套保护装置及ST-1200U型非电量及辅助保护装置。 主变保护基本机构：PST-1200 系列数字式变压器保护装置是以差动保护、后备保护和非电量保护为基本配置的成套变压器保护装置。本系列数字式变压器保护装置有两种不同原理的差动保护，本系列保护装置基本配置设有完全相同的CPU 插件分别完成差动保护功能、高压侧后备保护功能

5、、中压侧后备保护功能、低压侧后备保护功能，各种保护功能均由软件实现。非电量保护由独立机箱实现保护的逻辑关系。符合国家设计原则本系列数字式变压器保护装置的保护配置和各保护时限的跳闸逻辑可在线编程。本站#2主变系统总共配置有5面屏，既一面变压器测控屏、A、B两套保护屏、C套非电量保护屏、变压器排油注氮灭火装置（消防控制柜）屏。2.2保护配置 PST 1200U变压器保护装置主要保护配置及功能 1）差动保护 保护主变内部外部、从三侧电流互感器至主变套管、套管本体、连接引入导线等区内故障随时有比较高的灵敏度，在变压器区外故障时可靠的制动动作。有TA回路异常判别功能，在变压器正常运行时判别TA回路状况，

6、发现异常情况是发出告警信号，并可由控制字投退来决定是否比作差动保护。可以检测差流月上线值，由高压侧和中压侧三相电流来判断和检测变压器过负荷情况，通过过负荷来制动闭锁调压元件，防止过负荷情况下有载调压的操作。当主变空载合闸时产生的励磁同流与故障电流具有有效的分开功能，当空载合闸至内部故障或外部故障切除转化为内部故障时，本保护能迅速动作。该保护装置硬压板厂家已经按照颜色分开了出口压板、功能压板和备用压板。便于值班员操作时能够正确认识和判断要操作的硬压板。 2）后备保护 1.该保护配置有复合电压闭锁（方向）过流保护，主要反映相间短路故障，电压取自本侧TV。根据原理当TV断线时该保护保护退出，如果TV

7、断线恢复正常，该保护也随着恢复正常，所以运行时必须注意各侧电压的运行状况 2.该保护配置有零序（方向）过流保护，主要反映单相接地故障。电压电流取自本侧的TA和TV。TV断线时方向元件退出，TV恢复正常时本保护随着恢复正常。 3.该保护配置有零序过流保护，主要反映单相接地故障。4.该保护配置有间隙零序保护，反映变压器间隙电压和间隙击穿的零序电流。5.该保护配置有中性点过流保护，反映主变中性点电流，仅作为自耦变压器的后备保护。6.该保护配置有反时限过励磁保护，作为变压器在过电压或低电压运行的过励磁保护。7.保护装置配置有非全相保护，本保护检测断路器位置节点，同事判零序电流，保护动作出口仅跳闸本侧断

8、路器或变压器各侧开关，本保护仅适用于分享跳闸的断路器。8.该保护装置配置有公共绕组过负荷保护，反映自耦变压器公共绕组情况，仅检测公共绕组过负荷电流定值。该保护装置配置有故障滤波功能，各支路的模拟量为接入保护的所有模拟量，各支路的状态量为，保护跳闸命令。除了记录系统扰动数据意外，还记录装置的操作时间、状态输入量变为时间、更改定值事件及装置告警事件等，便于运行值班人员查询分析。 3) 辅助保护配置#2主变保护单独配置有一面辅助保护屏，里面由主变本体的非电量保护与三侧开关操作箱共同组成。非电量主要有本体重瓦斯与有载调压重瓦斯、压力释放、本体轻瓦斯、有载轻瓦斯、油面温度高、绕组温度高、油位异常、油压速

9、动等。通常非电量保护只有本体重瓦斯与有载调压重瓦斯投跳闸功能，其他的非电量保护只投信号功能。2.3运行维护2.3.1主变压器保护装置面板介绍，装置面板图如下：信号灯说明： 1)保护启动指示：保护范围或区外故障引起启动的事件告警，不指示保护动作及开关跳闸。当有保护启动信号发生时，运行人员应仔细检查主变的三侧电压与电流的波动情况，记录主变的差流，同时应综合主变录波去判断启动的原因。2)保护动作指示：该装置内配置的某类保护有动作并有出口，平时先保护启动后动作。当保护动作时，应立即检查主变三侧开关位置与母联的开关位置以及主变本体四周（不可太靠近主变），查看保护装置与后台监控确认保护动作类型。3)通风启

10、动指示：#2主变没有配置风冷系统。4)闭锁调压指示：当主变任意一侧出现过负荷时，装置会报过负荷同时闭锁调压装置，此时该指示灯亮。5)过负荷指示：主变负荷，指示负荷电流超过其指定的过负荷定值时该指示灯亮。当指示灯亮时应立即检查主变的三侧电流与油温。若电流与油温均出现越限时应向调度汇报考虑调整主变负荷。6)过激磁发信：主变电压过高或过低时产生过激磁，此时该指示灯亮，发出告警信息。7)差流告警指示：差流超过规定值时，发出此信号，值班员要及时上报。8)CT断线指示：电流（TA）回路异常时发出此信号，值班员要仔细检查装置电流采样。同时要及时上报，当出现CT断线时电流回路会因为电流二次回路开路而产生高压切

11、不可用手去接触电流二次回路。9)PT断线指示：电压（TV）回路异常时发出此信号，值班员要仔细检查三侧电压回路。同时向调度上报申请退出PT断线侧的电压功能压板。10)装置告警指示：装置本体某个模块及插件出现故障时发出此信号，值班员要及时检查汇报，此时保护不能正常工作，要及时检查处理原因。11)复归按钮指示：一般任意告警信号灯处理完后用此按钮进行复归。12)运行指示灯：说明该保护装置在正常状态。装置故障运行灯会灭。2.3.2主变压器保护装置操作说明：(1)装置正常运行时，保护屏液晶显示以上界面、上面显示装置型号类型，主菜单按钮，中间显示运行电压电流值及角度、下面显示装置当前运行的保护定值区号。页面

12、共有三页，主变的差流与制动电流在第三页可见，可以翻页查询其他参数及菜单内容。2.3.3主变压器保护装置、测控装置操作注意事项： (1)主变压器保护装置正常运行时，主变压器保护装置应投上以下空开：A/B屏应投 上“中压测电压切换电源”“高压侧电压切换电源”“低后备保护电压”“ 中后备保护电源”“高后备保护电压”“保护装置电源”空开。C屏应投上“低压侧开关控制电源”“中压测开关控制电源”、“非电量保护装置电源”“高开关控制电源”“高压侧开关控制电源”空开。 (2)变压器保护压板投退说明变压器保护柜A、B屏硬压板定置图第一列第二列第三列第四列第五列第六列第七列第八列第九列第一行跳高压侧开关解除高母差

13、复压启动高压侧开关失灵跳高压侧母联开关跳中压侧开关跳中压侧母联开关跳低压侧开关备用备用第二行备用闭锁调压备用备用备用备用备用备用备用第三行主保护投入高压侧后备保护投入高压侧电压投入中压侧后备保护投入中压侧电压投入低压侧后备保护投入低压侧电压投入检修状态备用 （3）表内压板说明：从第一行的第一列至第二行的第二列涂成为红颜色代表出口压板。（其中有三个备用压板）这一排压板在#2主变运行时长期投入，当主变出现检修时，保护A.B屏要退出第一排的所有出口压板，特别是解除高母差复压板与启动高压侧开关失灵压板，跳高压侧母联开关压板。从第二行的第二列开始全部属于功能压板（涂成为黄颜色），主要功能有主变主保护及各

14、侧后备保护，各侧电压回路的投入和退出功能。投入时相应的保护功能及电压投入运行，退出时相应的保护功能及电压退出。检修状态压板装置检修时投入，防止大量调试信号传输后台机和装置内，装置正常运行时退出此压板。（A、B屏相同）。 （4）各侧电压压板的相关说明： 高压侧电压压板、中压侧电压压板、低压侧电压压板，正常运行时固定投入，当该侧PT检修时退出。当退出高压侧电压压板时，保护装置不再判别高压侧PT 断线（不发PT断线告警信号）但保护逻辑按照该侧PT断线时处理，即： 1）对于高压侧，当退出高压侧电压压板时，高压侧复压闭锁过流I段保护的方向元件退出，复压闭锁过流I段和复压闭锁过流II段的复压元件仅由中压侧

15、或低压侧开放，高压侧复压不再开放其他侧；高压侧零序过流I段保护的方向元件退出。 2）对于中压侧，当退出中压侧电压压板时，中压侧复压闭锁过流保护的方向元件退出，复压闭锁过流保护的复压元件仅由高压侧或低压侧开放，中压侧复压不再开放其他侧；中压侧零序过流I段保护的方向元件退出。 3）对于低压侧，当退出低压侧电压压板时，低压侧复压闭锁过流保护的复压元件退出，复压闭锁过流保护变为纯过流保护，低压侧复压不再开放其他侧。2.3.4 主变测控屏装有主变压器三侧断路器控制把手及防误端口、同期把手、高、中、低压测PSR 661U型综合测控装置、主变分接头档位调整功能及硬压板等设备。1测控屏面板说明，详见下：状态指

16、示灯：6个状态指示灯分别为：运行、告警、就地、同期、挂锁、GPS。绿色运行灯亮表示装置处于运行状态。红色告警灯仅在装置本身有故障时点亮。绿色当远方/就地选择开关打到就地时，就地灯点亮，打到远方时就地灯熄灭。当同期选择开关打到同期投入时，绿色同期灯点亮，打到同期退出时同期灯熄灭。当CPU模块【间隔五防】软压板投入时，绿色挂锁灯点亮，当【间隔五防】软压板退出时挂锁灯熄灭，此时装置处于解锁状态。GPS指示：与GPS卫星时间同步。8) 远方/就地选择开关 :远方/就地选择开关用于切换远方或就地操作允许权。远方是指装置的上位机通过通信发出命令者，通常指当地后台或调度系统。就地是指在装置上通过人机接口界面

17、发出命令者。通常选择开关打到【就地】时，只能在就地通过装置控制出口；打到【远方】时，只能由远方通过装置遥控。但是在主管理模块CPU上设有定值，以供设定哪些控点当远方/就地选择开关打到【就地】时，仍可在远方对其进行遥控。9)挂锁/解锁钥匙钮:用于紧急解锁装置的间隔五防。挂锁/解锁钥匙钮解锁操作时须输入运行密码或检修密码确认才可解锁。10)USB/以太网接口:装置预留USB 和以太网接口。11)运行指示灯:该运行灯可通过设置使运行时保持常亮或常灭或闪烁。12)液晶显示/触摸屏输入:这是一个320240 图形点阵液晶，可以在窗口中汉化显示各种信息，并可通过专用作图软件定制间隔主接线图以及显示各种动态

18、测量数据等信息,通过触摸屏输入方式对界面进行操作。13)装置运行前通电检查：通电前检查装置外观应完好，应无损坏，端子无松脱，装置参数与要求一致，特别是开入电源 220V和 110V的选择跳线、 直流采集的输入范围选择跳线、 模拟量输出的跳线、电源电压、TA额定电流等一定要检查与接线和实际相符。按插件类型检查定值输入是否正确， 地址号与实际插件位置是否相符；面板指示灯是否正常。液晶显示应无告警事件显示（装置上电不是告警信息）。 2.装置主要功能：开关量信号：开关动作的采集、断路器、隔离开关的远方就地控制，全站同一时刻只允许一个遥控操作，为了电网安全操作优先级依次渐高为：远方调度（集控）、监控后台

19、、就地。1）遥控信息：遥控选择，返校、执行有详细时间、对象、动作行为等记录、以备查询2）主变本体各种温度信号采集、直流信号采集、越下限约上线报警3）交流量信号采集：正反方向有功、无功、功率因数、电流电压采集、电度量采集、零序、负序分量三相不平衡度、谐波含有率等数据的采集、TA、TV断线判别及报警。4）模拟量信号输出/遥调：分接头调整、分接头行程时间、中心档位5）同期：主要方式有不检、检同期。当线路或母线出现一侧无压或双侧无压时同期把手就放在不同期的位置,当线路两侧均有压是就需要检同期合闸。6）主接线图：主变三侧间隔的电器元件接线图，断路器、隔离开关接地刀闸位置状态太显示、及正常及异常状态7）间

20、隔防误闭锁：适合于五防设计提供多种灵活组态的防误闭锁运行方式、支持软闭锁硬接点方式，实施软件硬件防误满足远方就地操作，电动机非电动设备的控制时都具备防误闭锁。8）开关偷跳判别：断路器位置有合闸变为分闸延时200ms、远控分闸执行命令保持1.5s、外部控制信号保持1.5s等三组对象定义才能判断出“断路器事故跳闸”信号。9）各种通信接口：具有支持远方调度、集控、本地监控后台控制、同期投退控制与间隔测控单元的通讯功能。2.3.5主变压器保护装置运行规定：(1)运行中禁止两套差动保护同时退出运行，禁止差动保护和重瓦斯保护同时退出。(2)主变压器两套保护各侧电流互感器接入方式为：A、B屏三侧接的是断路器

21、TA。 2.4异常处理异常现象主要原因处理方法运行灯不亮（正常时亮）装置电源插件、CPU插件、通讯板坏通知保护人员，落实需要退出的保护压板，汇报调度，退出相应保护压板，等待保护人员现场处理。跳闸灯亮（正常时不亮）保护动作、断路器跳闸故障信息汇报调度。报警灯亮（正常时不亮）TA、TV断线，装置自检异常通知保护班，落实需要退出的保护压板，汇报调度，退出相应保护压板，等待保护人员现场处理。注意：为防止电源损坏，保护各功能模块及插件。请不要带电插拔各模块。为防止人为损坏，非经允许请不要自行打开机箱插拔元件、更不可使用烙铁。 1） 差流越限告警 ：纵差设有差流越限告警功能。它主要起告警作用，提醒运行人员

22、及时查找问题 。差流越限门槛为差动定值的0.33 倍（最小为保护的无流门槛，取0.04In ，InCT二次额定电流值），延时时间固定为6s 。 2） 过负荷告警 ：过负荷保护可装设在高、中、低压侧。它主要起告警作用，提醒运行人员及时调整变压器运行方式。过负荷告警默认投入，返回系数0.875；过负荷保护定值固定为本侧额定电流 1.1倍，时间固定为6s。 3） PT异常判别：PT断线判据一：单相或两相断线。在不启动和零序电压大于15V的条件下单相电压Ua，Ub，Uc任一相小于40V。（其设定值程序内定不可调整）。 PT断线判据二：判三相断线在不启动和零序电压小于15V的条件下满足“三相电压均小于8

23、V”或“负序电压大于8V”则判三相PT断线。发信的延时时间固定为6s。 4） 过负荷闭锁调压：过负荷闭锁调压为自定义保护，取高压侧三相电流，动作定值及延时定值均可整定，返回系数0.875。5） PT 断线时复压条件的相关说明 ：高压侧复压闭锁过流I段保护，高压侧复压闭锁II段保护的复压条件固定取三侧复压或门关系。当高压侧、中压侧、低压侧任意PT断线时，各侧侧复压条件不再开放各侧复压闭锁过流保护，同时各侧复压条件不再开放各侧复压闭锁过流保护。高压侧复压闭锁过流保护的复压条件只能由中压侧复压或低压侧复压来开放。各侧复压闭锁过流保护的复压元件固定投入，不能通过控制字方式退出。以上内容技术交底时间：

24、年 月 日 交底人：接收人： 3 母线保护装置运行维护管理及注意事项3.1装置概述本站220kV两套母线保护、110kV母线保护均采用PSL-663U母线保护装置。3.2保护配置1）分相式电流差动保护（含工频变化量电流差动保护和常规电流差动保护）2）断路器失灵保护3）母联失灵和死区保护4）母联充电保护5）母联过流保护6）母联非全相保护7）复合电压闭锁3.3运行维护3.3.1母线保护装置面板介绍，装置面板图如下：装置说明如下：SG B750系列数字式母线保护提供统一的人机交互界面，完成定值管理、事件录波管理、输入监视、硬件测试、通信测试和装置设置等功能。SG B750系列数字 式母线保护采用64

25、0480彩色液晶显示器实现多窗口显示界面，输入设备使用触摸屏或鼠标。桌面介绍：主接线图位于屏幕上部，根据不同装置的需求显示接线图，各电流电压的幅值相位，断路器和隔离开关的状态信息。用于母差保护时，可点击画面上的隔离开关道闸强制改变其状态。当隔离开关的状态被手动改变后，其显示的图形将闪烁提示值班员，便于母线保护时点击刀闸图标将单出开入量强制对话框，可强制该刀闸为合或分状态，也可退出强制状态。正常情况下显示个链接单元的潮流分布及各段母线的电压计差流。3.3.2母线保护装置操作说明： SG B750系列数字式母线保护装置菜单：3.3.3母线保护装置操作注意事项：(1)正常运行时，母线保护装置应投上以

26、下空开： “保护装置电源”、“220kVI母线电压”、“220kVII母线电压”。(2)母线保护压板投退说明SG B750 型母线差动保护柜硬压板定置图第一列第二列第三列第四列第五列第六列第七列第八列第九列第一行差动跳220kV母联开关备用充电过流跳220kV母联开关备用跳2号主变高压侧开关备用备用备用备用第二行备用备用备用差动跳220k喀疏II线开关备用差动跳220kV喀疏I线开关备用备用备用第三行备用备用备用备用备用备用备用备用备用第四行备用备用备用备用备用备用备用备用备用第五行备用备用备用备用备用备用备用备用备用第六行备用备用备用备用备用备用备用备用备用第七行差动保护投入失灵保护投入检修

27、投入强制互联投入母联分列运行投入母联充电过流保护投入备用备用备用除了最后第七行以外其他都是出口压板。1）保护功能压板 根据功能，配置差动保护压板，失灵保护压板，远方修改定值等压板，其中差动保护，失灵保护采用软硬相与模式，即软硬压板同时投入，相应保护功能投入，任一退出，保护功能退出，远方修改定值为软压板，本软压板只能就地投退，投入后，可在远方进行定值修改及压板投退。退出后相关就地操作被允许。 2）运行压板 （1）差动保护压板与失灵保护压板为保护功能压板，正常运行时应长期投入。若是保护功能压板退出则表示对应的保护退出。（2）母线互联压板：本压板为硬压板。倒闸前，投入本压板，装置发“互联状态”信号灯

28、。倒闸结束后，退出本压板，恢复双母运行。（3）母线分列压板：本压板为硬压板。母线分列后，投入本压板，装置分列运行，分列结束前，退出本压板，恢复为双母方式。 （4）检修压板：本压板为硬压板。本压板投入后，不往后台传送事故报文等相 关信息。（5）充电过流压板：正常时充电过流压板退出，只有母联用于对新投运设备充电时才能投入。2）出口压板（1）正常运行时投入差动跳运行设备断路器的出口压板，例如：差动跳220kV母联开关；差动跳#2主变220kV侧开关；差动跳喀疏I线开关；差动跳喀疏II线开关。（2）当用母联对新投运设备进行充电时，投入充电过流跳220KV母联开关，正常运行时该压板就长期退出。3.3.4

29、母线保护装置运行规定： (1)根据相关要求，220kV A屏母线保护接第一组跳闸线圈，220kVB屏母线保护接第二组跳闸线圈。(2)当对220kV母线充电时，投入A屏母线保护充电保护功能与出口压板，退出B屏母线保护，充电完成后立即退出A屏充电保护，投入B屏母线保护。(3)任何时候不得以断开装置直流电源的方式退出保护。(4)220kV、110kV倒母线操作I、II母死连接前投入“母线互联投入”压板，死连接解除后退出此压板。 (5)220kV母联2250断路器断开后投入 “母联分裂运行投入”压板 ，合上220kV母联2250断路器前退出“母联分裂运行投入”压板。3.4异常处理信号名称信号类型可能原

30、因导致后果处理方法保护启动1.屏正面信号灯:保护启动2.接点输出:运行异常 3.事件报文差流启动发出启动信号1.查看事件报文确认是那种保护启动 2.确认是否有硬件开出测试3.确认是否实际系统有保护启动事件发生，若无则需查明原因。 失灵开入母联保护动作母差动作1.屏正面信号灯:母差动作2.接点输出:差动动作3.事件报文母线差动动作:装置有电压闭锁时,差动与电压同时动作此灯亮；装置无电压闭锁时,差动动作此灯亮差动保护动作1.确认实际系统是否有故障发生。若有故障发生，打印事故报告分析故障原因2.若无故障发生，退出保护，待厂家查明原因。大差动作跟跳无方式单元失灵动作1.屏正面信号灯:失灵动作2.接点输

31、出:失灵动作3.事件报文断路器失灵动作:装置有电压闭锁时,若失灵与电压同时动作此灯亮失灵保护动作1.确认是否有失灵开入，若实际有失灵开入，根据报文检查开入单元是否与实际一致，查明原因。 2.若无故障发生，退出保护，待厂家查明原因母联保护1.屏正面信号灯:母联保护2.接点输出:跳母联3.事件报文充电保护段动作发告警信号1.根据事件确认是那种保护动作。 2.是否实际有故障发生，若有故障发生，根据报告分析故障原因 3.若无故障发生，退出保护待厂家查明原因充电保护段动作母联失灵动作母联死区动作差动或失灵跳母联动作母联过流保护动作母联非全相保护动作刀闸变位1.屏正面信号灯:刀闸变位2.事件报文支路刀闸变

32、位小差及出口回路改变1.检查刀闸位置是否与一次系统变位一致，若一致按确认按钮即可消失2.若不一致尽快检修母联刀闸变位互联状态1.屏正面信号灯:互联状态2.接点输出:互联状态 3.事件报文刀闸位置错误即母线大差平衡,两小差均不平衡,强制互联小差退出装置自动进入单母方式检查装置的运行方式应与一次相符，否则使用面板上小纽子开关强制恢复装置正确的运行方式，另检查刀闸辅助接点手动互联把手投入倒闸结束后尽快恢复 一次系统处于互联状态正常，无需干预告警1.屏正面信号灯2.接点输出 a,b:刀闸位置告警 c,d,e:运行异常3.事件报文a.母联刀闸位置告警母联刀闸可能不能正常处理1.根据事件报文，确认告警问题

33、和原因2.若IO通道长期闭合，包括两个长期启动，检查启动接点是否粘死。3.若为支路及母联刀闸位置告警，检查是否有电流而无刀闸，尽快 处理有电流而无刀闸支路或b.支路刀闸位置告警支路刀闸可能不能正常处理c.误投分列压板告警信号d. 失灵长期开入失灵保不再启动失灵保护不再启动e.THWJ长期开入非全相保护不再启动CT断线1.屏正面信号灯CT线2.接点输出CT/PT断线 3.事件报文CT单相断线动作达到高值闭锁母差保护，低值仅告警1.根据事件报文，确认断线支路以及断线相。 2.检查该支路的回路情况，确认是否有断线发生。 3.进一步确认变比以及极性。CT多相断线动作变比或CT极性错误PT断线1屏正面信

34、号灯PT断线 2. 接点输出 aCT/PT断线运行异常3.事件报文a.母线PT断线发告警信号1.尽快安排检修2.检查PT二次回路幅值及相位b.差动电压动作差动电压开放c.失灵电压动作失灵电压开放以上内容技术交底时间： 年 月 日 交底人：接收人： 4 线路保护装置运行维护管理及注意事项4.1 220kV线路保护本站所有220kV线路均配置双套保护装置，采用PSL603UW型线路保护装置， 220kV母联采用PSL-633U型线路保护装置。4.1.1装置概述1）装置面板介绍面板信号灯意义说明指示灯名称颜色是否自保持说明重合允许绿色非自保持重合充电指示灯，充电满时常亮，充电过程中闪烁，重合闸放电时

35、候熄灭。跳 A红色自保持保护发 A 相跳闸命令的同时点亮该指示灯。跳 B红色自保持保护发 B 相跳闸命令的同时点亮该指示灯。跳 C红色自保持保护发 C 相跳闸命令的同时点亮该指示灯。重合动作红色自保持保护发重合命令的同时点亮该指示灯。通道A告警红色非自保持该灯反映通道 A 异常情况,当发生通道异常、通道中断、通道编码不匹配通道告警灯亮。通道B告警红色非自保持该灯反映通道 B 异常情况,当发生通道异常、通道中断、通道编码不匹配通道告警灯亮。PT 断线黄色非自保持发生PT 断线时点亮该指示灯。CT 断线黄色非自保持发生CT 断线时点亮该指示灯。运行异常黄色自保持运行异常告警灯（PT 断线、通道告警

36、等运行中出现的异常情况,保护功能未全部退出）装置告警红色自保持装置告警灯,该指示灯亮起时闭锁所有保护。运行绿色非自保持保护正常运行时该灯常亮，保护启动时该灯闪烁，装置异常运行时该灯熄灭注：运行人员必须要熟悉面板上的信号灯意义，在运行当中高度重视各信号灯的运行状态机告警状态，如果发生告警信息根据对应的说明查找原因，采取相应的措施。4.1.2保护配置PSL603U系列基本型是以纵联电流差动（分相电流差动和零序电流差动）为全线速动保护。装置还设有快速距离保护、三段相间、接地距离保护、零序方向过流保护、零序反时限过流保护。保护装置有分相跳闸出口，配有常规重合闸功能，可根据需要对开关实现单相重合闸、三相

37、重合闸、综合重合闸、停用重合闸。也可以通过控制字来选择退出重合闸功能。性能特点:(1)设有分相电流差动和零序电流差动继电器实现全线速跳功能；(2)光纤通道状态自动检测，通道故障时自动记录当时通道状况，每个通道均有详细的通道状态量显示,通道故障时自动闭锁保护；(3)PSL603UW可以提供两个2048kbit/s光纤数据通讯接口，可以灵活采用专用光纤或复接传输设备方式，具备双通道冗余功能，也可以工作在单通道方式；(4)PSL603UE装置具有灵活的自适应重合闸和常规重合闸；(5)采用先进的数值同步技术，保证两侧数据的一致性，可适用两侧TA变比不一致的情况；(6)纵联电流差动保护采用独创的TA饱和

38、判别方法，能够保证各种TA饱和时装置动作的可靠性；(7)动作速度快，线路近处故障动作时间小于10ms，线路70处故障典型动作时间达到15ms，线路远处故障全线速动时间小于25ms；(8)完善的自动重合闸功能。可以实现单重检线路三相有压重合闸方式，专用于大电厂侧，以防止线路发生永久故障，电厂侧重合于故障对电厂机组造成冲击；(9)采用了超大彩色触摸屏操作界面，全汉化显示，图形化、表格化打印输出；(10)采用透明化设计思想，保护内部元件在系统故障时的动作过程可以全息再现，便于分析保护的动作过程；(11)强大的故障录波功能，256MB的快速闪存可以保存最多500次事件、128次的故障录波报告（实际可存

39、储的事件录波数量需根据录波文件大小而定）。录波数据可以保存为COMTRADE格式；(12)灵活的通信接口方式，最多可同时配置两个RS-485和三个以太网通信接口。通信规约支持IEC60870-5-103、IEC61850标准；(13)保护装置支持IEC61850标准的8-1部分的多种模型服务，包括服务器模型、应用连接模型、逻辑设备模型、逻辑节点模型、数据类模型、数据集模型、取代模型、定值组模型、报告和日志模型、通用变电站事件模型、控制模型、时间与时间同步模型、文件传输模型；(14)提供电子式互感器接口，电子式互感器的合并单元通过光纤接入保护装置，替代传统的模拟量交流模件。保护装置支持IEC60

40、044-8的FT3采样值传输协议及IEC61850-9-1协议。两种协议均不需要外加同步源，即能和对侧装设传统互感器的保护装置配合。其中FT3采用插值处理后实现同步；IEC61850-9-1点对点通信则对传输延时采用平滑处理后实现同步，保护运行时均无需接入同步信号；(15)配置二种开关量采集方式：传统电接点开入开出方式、通过集成在保护CPU插件上的双网口支持以GOOSE服务实现点对点光纤传输。(16)配置GPS对时功能，对时输入接口可提供空接点、有源24V及RS485三种模式的选择。其都支持IRIG-B格式时间码对时。4.1.3运行维护控制字操作：1)“纵联差动保护”用于纵联电流差动保护功能投

41、退，置1为投入，置0为退出。2)“电容电流补偿功能”用于电容电流补偿功能投退及差流越限逻辑控制。对于电容电流不大的线路如220kV线路及500kV的短线路（70km）可以不投入电容电流补偿功能，差动继电器是可以满足灵敏度要求的；220kV特长线路及500kV的长线，即使电抗器已经补偿了大部分的稳态电容电流仍建议投入电容电流补偿功能，以便消除暂态电容电流对差动继电器的影响。3) “TA断线闭锁差动”当整定为1时，TA断线后闭锁断线相差动，当整定为0时，断线相将按“TA断线差动定值”定值动作，要求两侧整定时保持一致。4) “本侧并联电抗器”如果本侧无并联电抗器则置0，否则置1，用于计算并联电抗器流

42、过电流。5) “远跳出口永跳”远跳动作后三相跳闸出口。当需要在远跳动作出口后闭锁重合闸时投入该控制字置1；置0时远跳出口后只三相跳闸。6) “远跳出口经本地启动”当收到对侧的远跳信号时，若需要本侧启动才能跳闸出口时，则该控制字投入置1，否则退出置0。当远跳功能退出时，建议将该控制字置1。软硬压板模式设定操作：本保护装置支持硬压板模式、软压板模式、软硬相与压板、软硬相或压板以及定制模式共5种压板模式选择，由MMI设定（装置默认为软硬相与压板模式）。硬压板模式：保护装置仅通过硬压板进行相关保护压板投退；软压板模式：保护装置仅通过软压板进行相关保护压板投退；软硬相与压板模式：保护装置通过硬压板和软压

43、板同时投入才可进行相关保护压板投入；软硬相或压板模式：硬压板或软压板任何一个投入就可进行相关保护压板的投入；压板定制模式：各个单独的压板都可以分别配置成硬压板模式、软压板模式、软硬相与及软硬相或四种模式。第一列第二列第三列第四列第五列第六列第七列第八列第九列第一行A相跳闸B相跳闸C相跳闸三相不一致跳闸重合闸失灵启动A相失灵启动B相失灵启动C相跳闸备用第二行纵联差动保护1投入纵联差动保护2投入停用重合闸检修状态备用备用备用备用备用4.1.4压板操作说明第一行属于出口压板。A、B、C相跳闸压板运行时要同时投入，同时退出（除了实验以外）所有的出口通过此三个压板来实现断路器跳闸。重合闸压板投入时重合闸

44、可以出口，退出时操作箱不出口，具体的压板方式应根椐调度通知确定；三相不一致跳闸压板：。三相不一致会直接导致系统缺相运行，造成变压器和用电设备缺相运行，从而导致电压升高或失电，影响设备运行甚致烧毁，所以运行时断路器必须配备有三相不一致保护 ，按照国网要求三相不一致保护采用断路器本体三相不一致保护，所以运行时要退出保护屏三相不一致压板，投入断路器本体不一致压板。失灵启动A、B、C相压板：保护动作后装置会发一个失灵起动接点给母线保护 ，当母线保护开入后检测对就间隔的设备电流，延时后二个条件同时满足时母线失灵起动，经延时去跳开该故障元件所在母线上全部开关的保护装置。短延时（0.3S）跳开母联开关，长延时(0.6S)跳开开关所在母线上所有开关。 第二行属于功能压板，纵联差动保护1压板是光差专用通道的功能压板与纵联差动保护2压板是光差复用通道的功能压板，正常运行时这二块压板全部在投入状态。当调度要求退出线路重合闸时，投入闭锁重合闸压板同时发退出重合闸出口压板。检修状态压板是在装置检修时为了防止检修设备信号干扰后台其它信号，可以将检修设备的检修压板投入达到信号屏闭功能。序号
