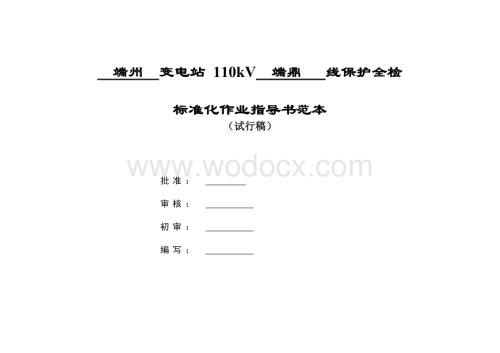

1、 变电站 110kV 线保护全检标准化作业指导书 端州 变电站 110kV 端鼎 线保护全检标准化作业指导书范本 （试行稿） 批准： 审核： 初审： 编写： 一次设备状态序号设备名称状态1110kV 线运行 检修或冷备用 2110kV 开关（本侧）运行 检修或冷备用 3110kV 开关（对侧）运行 检修或冷备用 保护配置及相关设备概述序号屏号屏内配置1110kV 线 开关保护屏 P保护装置型号： 操作箱： 1、工作内容及人员安排工作负责人： 工作计划时间： 1.5 天 序号工作内容检验对象人员分工工作时间（小时）1工作许可、安全措施与现场准备线路保护12外观检查、清扫灰尘，保护定值、版本与校验

2、码核对线路保护13绝缘及接地检查线路保护0.54反措与抗干扰执行情况线路保护0.55保护装置单机调试（逆变电源、零漂、精度、开入开出等）线路保护 46逻辑功能、定值校验、后台信息核对线路保护7开关本体信号回路及闭锁回路试验线路保护8关联回路检查线路保护9保护整组传动与信号核对线路保护110保护通道联调线路保护0.511保护屏与相关回路端子紧固线路保护0.512安全措施恢复线路保护12、工器具序号名称规格/编号单位数量序号名称规格/编号单位数量1电源电缆盘220V/10A只12试验接线套13个人工具箱只14电流钳表只15摇表1000V只16直流电源只17三相微机校验装置套18数字式万用表只19光

3、功率计只110可变光衰耗器只111光源发生器只112指针式万用表只3、危险点危险源分析及安全预控措施注：本作业指导书仅列出了部分危险点危险源分析和安全预控措施，仅作为举例说明之用，请结合自身情况自行编写。3.1 防止人身触电序号类别危险点危险源安全预控措施1误入带电间隔防止走错间隔造成人身或设备伤害工作前与运行人员共同确定工作地点，核对设备双编号，相邻的运行设备应有明显的隔离措施，工作负责人应向全体工作班成员进行工作范围的交底，专人监护。2电源的使用使用试验电源盘没有漏电开关1、必须使用装有漏电保护器的电源盘。2、螺丝刀等工具金属裸露部分除刀口部分应外包绝缘。接、拆低压电源3、接拆电源必须在电

4、源开关拉开的情况下进行。4、临时电源必须使用专用电源，禁止从运行设备上取得电源。3误碰临时解开的接线防止工作中不小心碰到临时解开的带电接线因试验需要临时解开接线时，及时用绝缘胶布包好线头。3.2防止高空坠落序号类别危险点危险源安全预控措施1高空落物防止落物打击1、进入工作现场必须正确佩戴安全帽。2、传递物件严禁上下抛掷。3、分合开关或进行一次设备操作时，要远离操作间隔。4、开关应避免带电手动储能（特别是ABB开关），防止储能弹簧变形或断裂伤人。2高空坠落开关或CT上工作防止高空坠落 1、正确使用安全带，鞋子应防滑。2、室外电缆沟、沙井、主控楼电缆口、屏位口等要加盖。3.3防止继保“四误”序号类

5、别危险点危险源安全预控措施1误碰误碰与运行设备相关或带电接线1、工作前要先熟悉屏内运行设备相关或带电接线。2、分合开关及投切保护、操作电源空气开关或保险必须由值班员操作。3、切换前交流电压、直流电源用绝缘胶布封好。4、清尘时使用绝缘工具，不得使用带金属的清扫工具。5、进入内嵌式保护屏时，金属器具不得误碰屏内接线，拉合保护屏时不能用力过大，以防造成厂家屏内配线松动、断裂或使保护震动。6、严格执行工作票及附页。2误整定防止误整定定值1、工作前应确认最新定值单，打印一份运行定值留底。2、定值调整后应与值班员核对无误，并打印一份定值附在保护校验记录后。3、修改单项定值时，要注意同时检查与之相关联的其他

6、CPU定值。3误接线现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设备1、必须具备与现场设备一致的图纸。工作前须再次核对确认图纸与现场情况一致。拆除二次回路接线时，易发生遗漏及误恢复事故；隔离不当造成PT短路2、严格执行技术措施单，不跳项，漏项；加入试验电压应先用万用表测量确无电压。3、接、拆二次线至少有两人执行，并做好记录。4、试验接线要经第二人复查后方可通电。拆动二次接线（特别是端子外侧接线），有可能造成二次交、直流电压回路短路、接地5、拆动端子前应当先核对无误；接线解除开后当用绝缘胶布包好，并做好记录。防止试验电流加入运行设备6、试验的电流、电压回路与运行设备的电流电压

7、回路应有明显断开点，与运行设备连接的端子排应用红色绝缘胶布封好，防止试验电流、电压加入运行设备引起误动，特别注意后级串接的电流回路。3.4其他序号类别危险点危险源安全预控措施1其他人身静电造成保护装置集成电路芯片损坏1、拔插插件时装置必须停电，同时释放手上静电后方可进行。2进行精度测试时，长期加入大电流损坏保护装置或试验装置2、电流：通入10Ie、5Ie时，不能超过10s。3、电压：通入1.4Ue时，不能超过10s。3摇测绝缘造成母差保护或安自装置误动4、在线路保护全检过程中，不得进行母差保护、安自装置的绝缘检查。4断开或投入电源顺序错以致空气开关越级跳闸5、断开保护、操作、通风电源空气开关或

8、取下保险时，要先断开分级电源，再断开总电源，投入时顺序相反。6、若有空气开关跳闸时，要先查明原因后方可送电。5PT、TYD反充电7、断开PT、TYD二次空气开关或保险。8、试验时，如要加入交流电压，要先测量电压回路确无电压。6表计量程选择不当或用低内阻电压表测量联跳回路，易造成误跳运行设备9、万用表量程及档位选择正确。7开关CT一次升流造成母差保护或安自装置误动10、升流前要确保接入母差保护或安自装置的CT二次回路已拆除并已做好防开路措施。4、110kV 线 开关保护定检流程图工作负责人向工作班成员交底。根据现场安全技术措施完成安措、填写设备作业前后状态对照表办理工作票与安措票，值班员安全措施

9、交底，工作许可外观检查，清扫灰尘，打印定值、核对保护版本号与校验码工作前准备，组织工作人员共同熟悉图纸、学习作业指导书开始反措与抗干扰执行情况保护装置单机调试。（逆变电源、零漂精度、开入开出、保护功能、核对后台）回路绝缘及寄生回路检查相关信号回路保护屏、开关端子箱、机构箱端子紧固及图纸核对保护整组传动试验、核对开关位置、后台信号、事故音响等关联回路检查保护通道联调，纤芯正确性校验值班员验收、定值核对、检验情况交底现场恢复，清理现场，核对保护设备状态填写变电站工作记录收拾工器具，结束工作票结束5、工作前准备工作：项目工作要求检查情况核对人签名检查图纸资料本次工作涉及的图纸资料齐全检查历史检验记录

10、本次工作涉及的历次检验记录齐全检查运行资料完备1、是否需同时更改定值。2、查阅缺陷处理记录，有无待处理缺陷。3、查阅回路更改记录，图纸是否相应更改。4、检查反措执行记录,有无未执行反措。熟悉图纸，必要时现场勘查1.明确CT各绕组的走向情况。2. .明确电压回路的走向情况。编制作业指导书，初拟二次回路措施单参考本范本编制作业指导书，工作前分析危险点初拟二次回路安全措施单。 制定检验记录表格检验记录表格应项目完整、内容清晰，并可直接反映出检验结果及实验人员。6、保护设备定检前后状态对照表： 项目定检前状态记录定检后状态核对备注保护屏已断开的空气开关保护定值区号保护屏已退的压板保护屏切换开关方式已拆

11、接线、已切除连片对照检查安措票与临时拆解线记录尾纤接入状态7、作业内容及试验方法7.1外观检查，保护定值、版本与校验码核对序号作业内容检验标准或要求检查结果检查人1保护装置外观检查，清扫灰尘1屏体、装置、电缆、通道、压板、切换开关、按钮标识命名正确、完整、清晰，与图纸资料吻合；2连接片、切换开关、按钮应安装牢固、接触良好、操作灵活可靠；3. 端子排及接线检查应紧固可靠、无积尘受潮及放电痕迹；4. 核对保护、通道命名规范。2打印保护装置定值，版本号及CRC校验码1. 打印保护装置的定值并与最新定值进行核对；2. 特别要核对装置内部参数整定部分；3. 核对版本号及CRC校验码，与定值单或上级部门发

12、文要求相符。7.2回路绝缘检查序号作业内容检验标准或要求检查结果检查人1CT回路绝缘检查CT的全部二次回路对地的绝缘(母差、安自等涉及运行设备的回路除外)，使用1000V摇表，阻值大于2M。在保护屏的端子排处将外部引入的电流回路断开，装置本体应大于10 M。2交流电压回路绝缘使用1000V摇表，阻值大于2M。在保护屏的端子排处将外部引入的电压回路断开，装置本体应大于10 M。本工作进行前应先量取电压，确保没有电压后才能进行。3直流回路绝缘使用1000V摇表，阻值大于2M。本工作进行前应先量取电压，确保没有电压后才能进行。4交直流之间绝缘检查本工作进行前应先量取电压，确保没有电压后才能进行。5信

13、号回路使用1000V摇表，阻值大于2M。本工作进行前应先量取电压，确保没有电压后才能进行。7.3反措执行情况检查序号作业内容检验标准或要求检查结果检查人签名1对该间隔的二次设备的反措情况进行检查1、核对设备是否全部已反措；2、检查各项反措的质量。2保护直流供电电源检查直流、段母线不并列运行；3电流互感器接地点检查1、电流互感器的二次回路必须分别并且只能有一点接地。独立的、与其他互感器二次回路没有电的联系的电流互感器二次回路，宜在开关场实现一点接地。电流互感器的二次回路也可在控制室一点接地,但考虑到运行安全,建议在开关场实现一点接地。2、分别在保护屏处与开关场处核实各CT没有两点接地。4电压互感

14、器接地点检查N600需要连通的，在控制室一点接地。5电压互感器回路断点检查各熔断器（或自动开关）选择性正确，其中自动开关脱扣电流应试验确定；回路中各一次设备辅助触点接触正确。6其它反措7.4保护装置单机调试序号作业内容检验标准或要求检查结果检查人签名1逆变电源检验按照检验条例检验。2零漂、精度校验检查每一路模拟量通道零漂、采样精度，符合厂家要求。3电流、电压回路直阻测量三相直阻平衡，误差不大于10% 。4开入量检查1、利用压板投退检查相关开入；2、利用开关位置接点检查相关开入；3、利用屏面切换开关变位检查相关开入；4、利用试验按钮检查相关开入；5、检查其它开入量；以上开入量保护能正确反映。5保

15、护逻辑检查按定值单项目与厂家调试大纲进行保护逻辑校验。6开出量检查1、检查装置闭锁及告警信号；2、检查保护动作信号；3、检查保护动作出口；4、同步检查装置指示灯、后台信号、录波开入。7.5 开关本体信号回路检查序号作业内容检验标准或要求检查结果检查人签名1开关(刀闸) SF6(气室)压力低告警回路检验检查相关信号是否正确2开关SF6压力低闭锁操作回路检验检查相关信号、开关动作是否正确3油压、气压低闭锁操作(启动电机，闭锁重合闸，闭锁合闸，闭锁分闸)回路检验检查相关信号、开关动作是否正确4开关弹簧压力低告警及闭锁操作检验检查相关信号、开关动作是否正确5油(气)泵运转超时回路检验检查相关信号、动作

16、时间是否正确6控制回路断线信号检验检查相关信号是否正确7开关防跳功能回路检验检查相关信号及开关动作是否正确8就地操作回路检验检查相关信号及开关动作是否正确9交、直流电源消失信号检验检查相关信号是否正确7.6线路保护关联回路试验（涉及运行设备）序号作业内容检验标准或要求检查结果执行人签名1母差保护动作跳线路开关回路分合线路开关操作电源，在母差屏测量跳闸接点电位变化，确认回路完好性。7.7线路保护关联回路试验（不涉及运行设备）序号作业内容检验标准或要求检查结果执行人签名1电压切换回路检查7.8保护整组传动试验序号作业内容检验标准或要求检验结果检查人签名1寄生回路检查投入本线路的所有交直流电源空气开

17、关，逐个拉合每个直流电源空气开关，分别测量该开关负荷侧两极对地、两极之间的交、直流电压，确认没有寄生回路。2线路保护屏传动试验1、 分别投入出口压板和操作电源，模拟各类型故障，开关正确动作；2、 结合上述试验，现场核实模拟故障相别与开关实际动作相别及操作箱信号一致；7.9保护通道检验与联调序号作业内容检验标准或要求检查结果检查人签名1尾纤接头清洁2通道命名检查符合南网有关规定的要求3光纤通道误码率检验误码率小于10-64光纤通道传输时间检验1、传输信息的通道设备应满足传输时间、可靠性的要求。其传输时间应符合下列要求：（1）传输线路纵联保护信息的数字式通道传输时间应不大于12ms；点对点的数字式

18、通道传输时间应不大于5ms；（2）传输线路纵联保护信息的模拟式通道传输时间，对允许式应不大于15ms；对采用专用信号传输设备的闭锁式应不大于5ms；2、信息传输接收装置在对侧发信信号消失后收信输出的返回时间应不大于通道传输时间。5光纤通道检验采用对侧自环方式检查光纤通道完好，监测回路和告警回路正常。6专用光纤通道收发信功率测试对比以往记录，收发信功率应满足厂家要求，正确选择光信号波长。7光纤通道路由检查联系对侧继保人员，确认两侧状态及安全措施。分别拔插尾纤，核对告警信号，确认路由正确性。8通信配合工作如有需要通知通信人员，配合完成有关通道测试。7.10端子紧固序号作业内容检验标准及要求检验结果

19、检查人签名1110kV开关、CT端子箱、机构箱端子紧固及图纸核对1、防止误碰，接线正确，防止力度过大，注意随身金属器件，螺丝刀使用绝缘材料包扎好，只能外露刀口部分2、特别针对电流、跳合闸、操作电源等回路重点紧固及图纸核对，2保护屏端子紧固及图纸核对3PT转接屏相关端子紧固及图纸核对8. 现场恢复，核对保护设备状态序号作业内容检验标准或要求检验结果检查人签名1检查临时拆接线有无恢复确保恢复2核对定值与最新定值核对3按照状态对照表恢复设备状态4清理现场5向运行人员交底检验情况9、遗留问题123本文来自网络，版权归原作者所有，请下载后，尽快删除。本文来自网络，版权归原作者所有，请下载后，尽快删除。第 13 页
