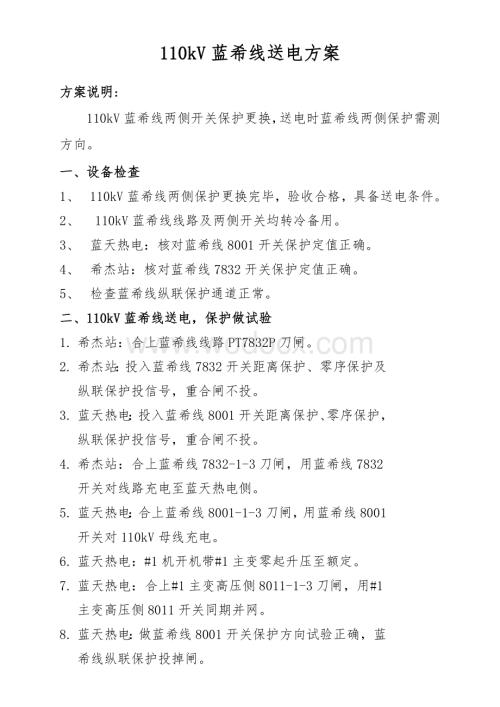

1、110kV蓝希线送电方案方案说明:110kV蓝希线两侧开关保护更换,送电时蓝希线两侧保护需测方向。一、设备检查1、 110kV蓝希线两侧保护更换完毕,验收合格,具备送电条件。2、 110kV蓝希线线路及两侧开关均转冷备用。3、 蓝天热电:核对蓝希线8001开关保护定值正确。4、 希杰站:核对蓝希线7832开关保护定值正确。5、 检查蓝希线纵联保护通道正常。二、110kV蓝希线送电,保护做试验1. 希杰站:合上蓝希线线路PT7832P刀闸。2. 希杰站:投入蓝希线7832开关距离保护、零序保护及纵联保护投信号,重合闸不投。3. 蓝天热电:投入蓝希线8001开关距离保护、零序保护,纵联保护投信号,
2、重合闸不投。4. 希杰站:合上蓝希线7832-1-3刀闸,用蓝希线7832开关对线路充电至蓝天热电侧。5. 蓝天热电:合上蓝希线8001-1-3刀闸,用蓝希线8001开关对110kV母线充电。6. 蓝天热电:#1机开机带#1主变零起升压至额定。7. 蓝天热电:合上#1主变高压侧8011-1-3刀闸,用#1主变高压侧8011开关同期并网。8. 蓝天热电:做蓝希线8001开关保护方向试验正确,蓝希线纵联保护投掉闸。9. 希杰站:做蓝希线7832开关保护方向试验正确,蓝希线纵联保护投掉闸,投入蓝希线7832开关无压重合闸。三、运行方式1、 蓝天热电:#1机组通过蓝希线并网,#1主变高压侧中性点接地运行。2、 110kV蓝希线希杰站侧投无压重合闸,蓝天热电侧开关重合闸停用。3、 蓝天热电停机时,110kV蓝希线蓝天热电侧纵联保护投信号;110kV蒋徒线希杰支线希杰站侧纵联保护投信号。聊城供电公司调度所2012年4月16日110kV 40MVA蓝 希 线蒋徒线希杰支线8012#1主变80113113D380018001P7832P25MW#1机厂用电1-D107830-D27830-D1110D2110D17830278301783078311D17831D2783137831PD3-D3-17832-D23
