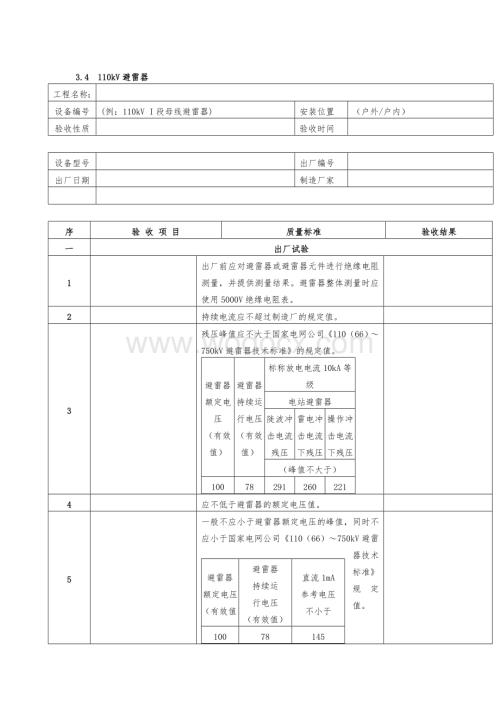

1、3.4 110kV避雷器工程名称：设备编号(例：110kV I段母线避雷器)安装位置（户外/户内）验收性质验收时间设备型号出厂编号出厂日期制造厂家序验 收 项 目质量标准验收结果一出厂试验1出厂前应对避雷器或避雷器元件进行绝缘电阻测量，并提供测量结果。避雷器整体测量时应使用5000V绝缘电阻表。2持续电流应不超过制造厂的规定值。3残压峰值应不大于国家电网公司110（66）750kV避雷器技术标准的规定值。避雷器额定电压（有效值）避雷器持续运行电压（有效值）标称放电电流10kA等级电站避雷器陡波冲击电流残压雷电冲击电流下残压操作冲击电流下残压（峰值不大于）100782912602214应不低于避

2、雷器的额定电压值。5一般不应小于避雷器额定电压的峰值，同时不应小于国家电网公司110（66）750kV避雷器技术标准规定值。避雷器额定电压（有效值）避雷器持续运行电压（有效值）直流1mA参考电压不小于1007814560.75倍直流参考电压下漏电流试验避雷器的0.75倍直流1mA参考电压下的漏电流不应大于50A。7密封性能试验密封性能试验应符合制造厂或国家电网公司110（66）750kV避雷器技术标准或GB11032规定值。8局部放电试验局部放电量应不大于10pC。9绝缘电阻测量一柱中的最大电流值应符合制造厂规定。10持续电流试验外观应符合国家电网公司110（66）750kV避雷器技术标准的规

3、定，憎水性应为HC1HC2级。（复合绝缘外套避雷器适用）11标称放电电流残压试验应使用2500V绝缘电阻表测量，并提供测量结果。12工频参考电压试验应符合国家电网公司110（66）750kV避雷器技术标准的规定。13直流参考电压试验三设备安装14所安装设备的正确性（1）所安装避雷器设备的铭牌（厂家、产品名称及型号）与所订购的产品应一致。（2）元件组装应符合产品出厂标志的编号。15现场制作件及安全距离（1） 现场制作件应符合设计要求，构架式安装的避雷器构架高度、构架及横担的强度应满足设计要求。（2） 低式布置的避雷器与围栏距离、构架式安装的避雷器与其它设备或构架的距离应满足设计要求。16设备外观

4、（1）避雷器外部完整无缺损，封口处密封应良好。（2） 硅橡胶复合绝缘外套伞裙应无严重破损或变形。复合外套表面单个缺陷面积（如缺胶、杂质、凸起等）不应超过5mm2，深度不大于1mm，凸起表面与合缝应清理平整，凸起高度不超过0.8mm，粘接缝凸起高度不应超过1.2mm，总缺陷面积不应超过复合外套面积的0.2%。（3）避雷器伞套形状的尺寸应符合要求1）等径伞的伞间距不小于40mm,大小伞结构的两相邻大（小）伞间距不小于70mm2）爬电系数C.F一般不大于3.2，重污区不大于3.5（4）外绝缘套的爬电比距应符合设计要求（5）避雷器应进行金属镀锌检查，所有镀锌件应满足：锌层应连续、均压、光滑；锌层应牢固

5、附着在附件上，必要时应做锌层结合强度试验；各种凸起的缺陷不应影响附件的装配和安装连接互换，各种凸起的高度均不应大于1mm。17避雷器本体安装避雷器安装牢固，其垂直度应符合要求，本体各连接部位应牢固可靠。（1）必须无明显的倾斜、变形、下陷，必要时使用水平尺测量；（2）同一组三相间应排列整齐（3）当使用垫片、扁铁、扁钢调整避雷器的安装水平时，所垫材料必须采取固定措施18均压环均压环应水平，安装深度应满足设计要求。19基座要求避雷器应使用单个的大爬距的绝缘底座，应有良好的绝缘，机械强度应满足载荷要求。20在线监测单元（1）参照设计图纸，核对连接回路，应正确、牢固；（2）在线监测端子箱应密封良好，无受

6、潮痕迹；（3）在线监测端子箱内铭牌、运行编号牌、接线原理图应齐备三在线监测装置及计数器计数器指示清晰，便于观察。有可靠的密封性能；计数器的外露的金属零部件应有防腐蚀措施。计数器的引线应符合热稳定的要求在线监测仪离地表高度185cm（如在电缆沟上方，应离电缆沟盖板185cm），安装后仪表应便于观察读数。在线监测仪及记数器密封应良好，计数器三相底数一致。必要时，在避雷器底部用裸铜线安装屏蔽环，以减少避雷器外表泄漏的影响。21标识（1）应具备符合运行指定要求的相色标示；（2）应具备符合运行指定要求的运行编号牌（双重编号）22避雷器的外部连接（1）引流线不得存在断股和变形；（2）引流线截面和相间距离应

7、满足工程设计要求；（3）一次引流线应长短合适，无过紧现象或风偏的隐患；（4）固定或支撑避雷器引流线的绝缘子应紧固可靠；（5）一次接线线夹必须无开裂痕迹；对接线夹的受力情况应符合制造厂安装使用说明书内的相关要求；（6）各接触表面不得存在锈蚀；（7）连接件应采用不锈钢或热镀锌材料，并在接触面涂抹电力复合脂；（8）所有的螺栓连接必须加垫弹簧垫圈，并目测确保其收缩到位，多余的螺杆长度不宜过长；单螺栓连接还必须使用双螺母加固；（9）铝制件和铜制件接触时应设置过渡面，不得直接搭接；（10）一次串、并联连接情况，应符合工程设计要求；如有改接，宜参照制造厂安装使用说明书进行。23隐蔽工程及接地装置（1）接地装

8、置应符合设计的要求。避雷器应采用最短的两根接地引下线（接地排）与接地网可靠连接。并应分别连接于地网的不同点。明敷接地线离地面1.5m段表面应涂以15100mm宽度相等黄、绿相间的条纹色标。如明敷接地线无法涂以黄、绿相间的色标，其接地点应标有明显的接地符号；避雷器应在其附近装设集中接地装置（垂直接地极）。接地引下线高度超过3m或接地引下线风吹会振动时应在中间部位绑扎不锈钢扎带或加装抱箍。（2）避雷器的接地端子与接地装置连接应可靠，连通应良好。（3）接地回路的截面应满足热稳定要求。避雷器与放电计数器或线监测装置连接线导电体截面应满足热容量要求，并不宜小于50mm2。避雷器接地引下线应满足短路电流的

9、热稳定要求。（4）接地引下线应无锈蚀。使用多股软铜线的接地线，接头处应具备完好的防腐层；（5）接地线的敷设不得妨碍设备的拆卸与检修、运行巡视；（6）避雷器安装基础的布设、强度、尺寸（长宽深）应符合设计要求。对于低栏式安装的避雷器，其基础的预留的安装螺栓应符合避雷器总装图的要求。（7）地下隐蔽工程验收合格后方可进行回填土，并留有照片为证。24交接试验（按福建省电力有限公司企业标准Q/FJG 10029.2-2004电力设备交接和预防性试验规程（试行）25绝缘电阻测量采用2500V及以上兆欧表测量，绝缘电阻不低于2500M，并且与出厂试验值比较无明显的降低。26持续电流试验对避雷器施加持续运行电压

10、，测量通过避雷器的全电流和阻性电流，该值应符合制造厂技术规定，并且全电流应不大于出厂试验值的30%。阻性电流应符合出厂规定。27直流参考电压试验直流参考电压与出厂值比较，变化不应大于5%，同时不应小于国家电网公司110（66）750kV避雷器技术标准或GB11032规定值。避雷器额定电压（有效值）避雷器持续运行电压（有效值）直流1mA参考电压不小于10078145280.75倍直流参考电压下漏电流试验参照出厂试验要求,泄漏电流不应大于50A.35工频参考电压试验工频参考电压试验有条件时进行，其值应符合制造厂或GB11032规定。36局部放电试验局部放电试验必要时进行，局部放电量应不大于10pC

11、。密封性能试验密封性能试验必要时进行，密封性能应符合制造厂或国家电网公司110（66）750kV避雷器技术标准或GB11032规定值。复合外套的外观及憎水性检查1）复合外套表面单个缺陷面积（如缺胶、杂质、凸起等）不应超过5mm2，总缺陷面积不应超过复合外套面积0.2%2) 憎水性能按喷水分级法(HC法),一般应为HC1HC2底座绝缘电阻采用2500V及以上兆欧表，一般不低于50兆欧37放电计数器试验及泄漏电流在线监测装置的检验（1）放电计数器测试35次，均应可靠动作，测试后计数器指示应调到”0”, 在线监测装置指示器,如果位数较多，测试后可不调到”0”，但三相指示的数值应一致。（2）在线检测装置应进行电流比对检验，泄漏电流在线监测装置应符合装置所标识准确等级要求, 三相间不应有明显差别。五交接资料订货技术合同38厂家提供的出厂试验报告、说明书、厂家安装图纸、型式试验报告型式试验报告应有效、试验报告合格、说明书、厂家安装图纸完整、正确。39现场交接试验报告交接试验项目应无漏项，交接试验结果应合格40开箱验收记录、合格证书41变更设计的技术文件。42备品配件和专用工具移交清单。43安装、试验调试记录。44内部三级验收资料；45安装竣工图纸。46监理报告验收人签名
