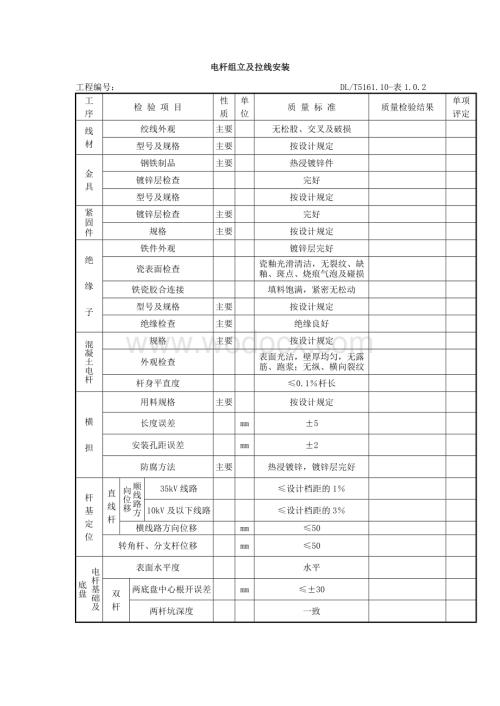

1、电杆组立及拉线安装工程编号： DL/T5161.10-表1.0.2工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定线 材绞线外观主要无松股、交叉及破损型号及规格主要按设计规定金 具钢铁制品主要热浸镀锌件镀锌层检查完好型号及规格按设计规定紧固件镀锌层检查主要完好规格主要按设计规定绝 缘 子铁件外观镀锌层完好瓷表面检查瓷釉光滑清洁，无裂纹、缺釉、斑点、烧痕气泡及碰损铁瓷胶合连接填料饱满，紧密无松动型号及规格主要按设计规定绝缘检查主要绝缘良好混凝土电杆规格主要按设计规定外观检查表面光洁，壁厚均匀，无露筋、跑浆；无纵、横向裂纹杆身平直度0.1杆长横 担用料规格主要按设计规定长度误差mm5安

2、装孔距误差mm2防腐方法主要热浸镀锌，镀锌层完好杆基定位直线杆顺线路方向位移35kV线路设计档距的110kV及以下线路设计档距的3横线路方向位移mm50转角杆、分支杆位移mm50电杆基础及底盘表面水平度水平双杆两底盘中心根开误差mm30两杆坑深度一致工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定电杆坑深允许误差主要mm+100，-50 混凝土电杆连接混凝土杆用的钢圈焊接主要牢固、可靠焊接后整杆弯曲度0.2杆长立 杆直线杆横向位移mm50倾斜度35kV线路主要0.3杆长10 kV及以下线路12杆梢直径转角杆倾斜度向内角主要不允许向外角顶端位移杆梢直径终端杆倾斜度向承力侧不允许向拉线

3、侧（预偏值）杆梢直径同 基 双 杆直线杆横向位移mm50转角杆横、顺向位移mm50迈步mm30根开mm30横 担 安 装横担安装位置直线杆受电侧分支杆、90转角及终端杆拉线侧端部上下歪斜mm20端部左右扭斜主要多层横担间距按GB 50173-1992规定瓷横担绝缘子安装垂直安装顶端顺线路歪斜mm10水平安装顶端顺线路歪斜mm20顶端上下歪斜向下不允许，上翘允许510全瓷式横担绝缘子固定处软垫主要齐全、完好连接螺栓螺栓连接主要紧固紧固后螺杆露扣扣25（双螺母可平扣）接地电杆及构架接地按设计规定工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定普 通 拉 线装设位置按设计规定拉线与地平面

4、夹角与设计值误差直线地段主要1（35kV线路），3（10kV及以下线路）特殊地段按设计规定拉线盘埋设深度及方向主要按设计规定拉线柱拉线拉线柱埋设深度1/6 拉线柱长拉线柱向张力反方向倾斜度1020坠 线与拉线柱夹角30上端固定点与柱顶端距离mm250镀锌铁线最小缠绕长度mm按规范规定固定连接线夹可调丝扣位置居中间螺杆封固主要紧固绑 扎绑扎的镀锌铁线直径mm3.2缠绕长度及方法按GB 50173-1992规定其 他镀锌合股拉线股数股3单股直径mm4外观主要绞合均匀，无抽筋现象同杆各拉线张力大小适度，均匀拉线绝缘子装设位置主要m断线时对地距离2.5顶（撑）杆安装顶杆底部埋深主要m0.5与主杆间夹角

5、设计值误差5与主杆连接紧密、牢固测量器具验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质 检 部年月日监 理年月日导线架设工程编号： DL/T5161.10-表2.0.2工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定导线检查局部磨损截面5导电部分截面积钢芯无断折修补及修补后外观按GB 50173-1992规定连接头检查压口尺寸及数量接头两端外形无灯笼、抽筋现象接头两端露出导线头长度mm20接续管弯曲度2管长接续管表面外观无裂纹导 线 连 接 与 紧 固档距内每相允许接头数按GB 50173-1992规定接头与固定点距离接头两侧(档距内)导线金属种类相同导线规格一致导线

6、绞向导线弧垂误差35kV-2.5%，+5%且最大正误差200mm10kV及以下5%导 线 连 接水平排列的10kV及以下导线弧垂各相误差mm50导 线 固 定直线转角杆在针式绝缘子转角外侧脖颈上直线跨越杆边相在外侧瓷瓶上中相在右侧瓷瓶上（面向电源侧）绑扎后外形平直无硬弯、折角裸 铝 导 线与绝缘子及线夹接触部分防护措施包绕铝带铝带包绕长度mm超出接触段3010kV及以下导线作耐张时绑扎长度导线50mm2mm150导线70mm2mm200工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定导线连接引线连接异种金属导线连接有过渡金具10kV及以下同种金属导线绑扎长度导线35mm2及以下mm

7、150导线50mm2mm200导线70mm2mm250并沟线夹线夹数量个2绑扎用线材料与导线材料相同的单股线线径mm2固定牢固过引线及引下线安全距离相 间(110)kVmm3001kV以下mm150电杆构件拉件35kVmm600(110)kVmm2001kV以下mm100其他1kV10kV线路同相或相邻相间距3001kV以下线路同相或相邻相间距150导线对地及交叉跨越距离按设计规定接地中性线重复接地按设计规定测量器具验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质 检 部年月日监 理年月日杆上电气设备安装工程编号： DL/T5161.10-表3.0.2工序检 验 项 目性质单位质
