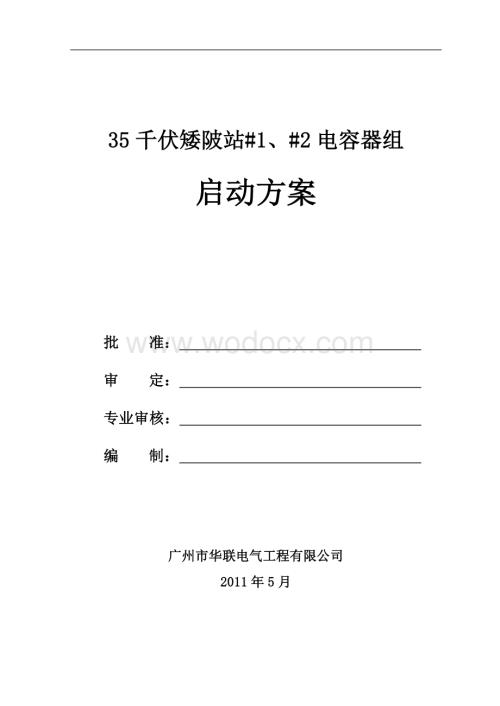

1、 35千伏矮陂站#1、#2电容器组启动方案批 准： 审 定： 专业审核： 编 制： 广州市华联电气工程有限公司2011年5月35千伏矮陂站#1、#2电容器组启动方案 (惠州供电局变电部签证页)审 定： 专业审核： 编 写： 广州市华联电气工程有限公司2011年5月35千伏矮陂站#1、#2电容器组启动方案 (惠州供电局施工单位签证页)审 定： 专业审核： 编 写： 广州市华联电气工程有限公司2011年5月35千伏 矮陂变电站厂一二次设备变动情况确认表一次设备1一次设备是否变动： 是 确认人： 李少逸、刘启宏 2CT更换或更改变比： 是 确认人：李少逸、刘启宏 矮陂站新安装10kV #1、#2电容

2、器组，新增加10kV #2电容器5C2开关柜1面。矮陂站启用备用柜5C1的CT变比300/5，新增加开关柜5C2的CT变比300/5。保护回路保护回路是否变动： 是 确认人： 李少逸、刘启宏 矮陂站新安装10kV #1、#2电容器组，新增加10kV #2电容器5C2开关柜1面，启用备用柜5C1 开关柜1面，电容器组本体及保护装置进行二次回路接线、调试。安自回路有否新元件接入： 否 确认人： 李少逸、刘启宏 是否影响安自功能： 否 确认人： 李少逸、刘启宏 说明要求：1新元件接入：需说明安自元件名称及安自装置型号。2回路变动：如主变接入CT回路变动需注明是套管还是开关CT。3是否影响安自功能：需

3、说明受影响的安自装置型号，说明具体影响以及启动时是否需退安自装置。该项由安自专责确认签字。（注：安自装置包括稳控装置、备自投装置、UFV装置）填写说明要求时请删除栏中蓝、红色字体一、 工程概述1、 矮陂站开挖浇筑新的10千伏1、2电容器组基础，安装西安ABB生产，型号为TBBJ10-2004/334AKW的10kV #1、#2电容器组2组、电抗器2组及其配套的电力电缆；新安装广东金晖隆开关有限公司生产，型号为XGN2-12的电容器开关柜一面，配北京四方CSC-221A电容器保护装置。2、 矮陂站新扩建的10千伏1、2电容器组是由广州华联电气工程有限公司负责电气设备安装调试。新安装一、二次设备按

4、照要求调试完毕，与地调联调完毕，安装和试验数据全部符合要求，安装设备的出厂资料、图纸及试验报告齐全。经验收小组确认验收合格，具备启动条件。二、 计划启动时间2011年 5 月 11 日启动。三、 新设备调度命名与编号本次新安装待启动的矮陂站10千伏#1、#2电容器组开关调度编号分别为：5C1、5C2。开关间隔其它编号详见矮陂站一次主结线图（附件）。四、 新设备启动范围及主要设备参数1、启动设备：矮陂站10千伏#1、#2电容器组5C1、5C2。2、矮陂站#1、#2电容器组型号：TBBJ10-2004/334AKW。3、矮陂站#1、#2开关柜型号：XGN2-12。4、矮陂站#1、#2电容器组保护型

5、号：北京四方CSC-221A五、 启动前的准备工作1、 各项数据及继电保护定值按要求进行整定，并由值班人员与当值调度核对正确。2、 CT回路试验端子连接片均已牢固连接并紧固。新设备名称及双重编号标志清晰，经调度核对无误，模拟图与站内设备相符。3、 高压室和控制室内外防小动物沟洞已堵塞好，经检查全部合格。消防系统完善可正常投入使用。4、 高压室启动设备已按要求悬挂标示牌和装设安全围栏。5、 待投产一次设备绝缘测试合格。6、 有关本次施工的工作票已经结束，启动设备现场安全措施已全部解除，现场无任何遗留物。施工单位已提交安全保证书。7、 与调度端相应的设备“四遥”联调验收合格。上报调度资料齐备，调度

6、自动化画面与实际相符。启动范围内设备已标明正确名称、编号，并与主控室模拟板相符。8、 站内交、直流电源均应正常投入。9、 投运前组织有关人员对待投运设备及场地进行一次全面检查：金属外壳接地良好；五防装置齐全可靠，编号正确；电瓷部件表面清洁无裂纹；检查CT接线正确，CT无开路。六、 启动前矮陂站的运行方式1、 35千伏IM母线正常运行方式，#1主变、#2主变并列运行供10千伏1M运行。2、 #1、#2电容器组本体和开关在冷备用状态，5C1、5C2开关、5C1-1、5C1-4、5C2-1、5C2-4刀闸、5C1B0、5C140、5C2B0、5C240接地刀闸全部在分闸位置。3、 按继保定值单投入#

7、1、#2电容器组5C1、5C2所有保护。4、 将#1主变保护变低后备复压闭锁方向过流跳301时间改为0.2；5、 将#2主变保护变低后备复压闭锁方向过流跳302时间改为0.2；七、 设备启动顺序纲要1、 矮陂站10千伏#1、#2电容器组启动，带负荷测试。八、 启动操作步骤1、矮陂站：合上#1电容器5C1-1、5C1-4刀闸。2、矮陂站：合上#2电容器5C2-1、5C2-4刀闸。3、矮陂站：确认#1电容器5C1、#2电容器5C2投入后10千伏1M母电压能满足运行要求。4、矮陂站：合上#1电容器5C1开关，检查#1电容器组第一次充电正常。5、矮陂站：对#1电容器5C1保护、测量、计量带负荷测试。6
