10KV架空线路杆塔组立、更换施工作业指导书.doc

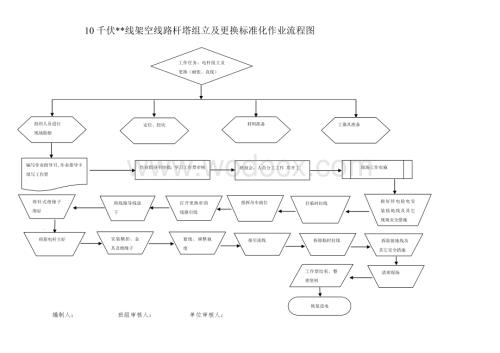

1、10千伏*线架空线路杆塔组立及更换标准化作业流程图工作任务：电杆组立及更换（耐张、直线）编写作业指导书、作业指导卡填写工作票作业指导书审批；学习工作票审核班前会，人员分工工作 票开工组织人员进行现场勘察 定位、挖坑 材料准备工器具准备 现场工作实施打临时拉线将针式绝缘子绑好将线路导线放下做好停电验电安装接地线及其它现场安全措施指挥吊车就位打开更换杆的线路引线 拆除接地线及其它安全措施拆除临时拉线接引流线紧线、调整弛度安装横担、金具及绝缘子将新电杆立好工作票结束，整理资料清理现场 恢复送电 编制人： 班组审核人： 单位审核人： 编号: ZDS-20211001架空线路杆塔组立及更换标准化作业指导

2、书编 写：年月日审 核：年月日批 准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-*供电局-配电班1、范围1.1本指导书适用于*供电局*架空线路杆塔组立及更换检修工作。2、引用文件2.1国家电网公司 电力安全工作规程（电力线路部分）2.2GB50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范2.3 内蒙古东部电力有限公司架空配电线路安装检修规程2.4内蒙古东部电力有限公司中低压配电网建设与技术改造原则意见3、人员分工排序号内容负责人工作人员签字1准备工器具2布置现场安全措施3水泥杆检查4松绑导线5拆旧杆6立新杆7恢复线路导线8自检

3、验收9办理工作终结手续10拆除安全措施11召开班后会12资料存档4、材料排序号名称规格单位数量责任人1杆塔根2金具组3绝缘子个4导线米5螺丝个6支撑拉板套7抱箍套8绑线米9铝包带盘5、工器具排序号名称规格单位数量责任人1斗臂车及吊车台2钢丝吊绳个3脚扣付4腰绳根5大剪把6验电器10KV支7绝缘拉杆10KV组8高压接地线组9安全带付10安全帽顶11绝缘绳根12剥线器把13扳手个14手锤把15断线钳把16铁锨把17个人工具套18安全围栏套6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1触电伤害误登、误碰、邻近带电部位作业人和绳索等工具与线路安全距离不够导致触电。1、断开该设备的所

4、有电源。2、现场停电、验电、挂接地线.2防止倒杆工作前，工作负责人要向全体施工人员讲明施工方法指挥信号和安全组织、技术措施，合理进行人员分工。1、必须使用合格的起重设备，严禁过载使用.2、在起吊牵引过程中，在受立钢丝绳的周围、上下方、内角侧和起吊杆的下方，严禁有人逗留和通过。3、起吊过程应平缓进行，防止电杆突然倾斜。4、杆塔起立离地后，应对各部吃力点处做一次全面检查，确无问题，再继续起立。起立60度后，应减缓速度，注意各侧拉绳。上杆前，检查新立水泥杆基牢固可靠5、撤、立杆工作设专人统一指挥。使用合格的起重设备，严禁超载使用。3防止高空坠落高空作业人员安全带使用和绑扎位置不正确，作业移位时失去安

5、全保护，引起的人身伤害；1、攀登杆杆塔前检查脚钉是否牢固可靠。2、杆塔上转移作业位置时，不得失去安全带保护。3、杆塔上有人工作时，不准调整或拆除拉线。4高空坠物伤人工作前，工作负责人要向全体施工人员讲明施工方法指挥信号和安全措施，合理进行人员分工。有专人监护。现场必须戴好安全帽，杆塔上人员要防止掉东西，传递物品使用绳索。现场设安全围栏防误伤行人。 执行时间： 7、开工序号内容作业人员签字1工作许可人同工作负责人交代工作票及安全措施后办理工作许可手续,工作负责人负责检查安全措施。2工作负责人带领工作班成员，列队宣读工作票，交代工作票内容及危险点，经作业班人员确定后在工作票中相应位置签名。3核对设

6、备名称及作业范围。4作业负责人宣布开工后，开始工作8、作业内容序号作业内容作业标准及步骤安全措施注意事项执行记录执行人执行时间1检查预安装的水泥杆1水泥杆外表光滑、平整、内外壁均匀不露筋、不跑浆，凹凸不平不应大于3毫米。2杆身弯曲不超过杆长的1/1000。3按规定方式放置地面，无纵向裂纹，横向裂纹宽度不超过0.05毫米，长度不超过1/3周长。2松绑导线1上杆拆除固定导线绑线，把导线放落，用传递绳将绑线及铝包带传至地面。2拆除杆上横担及针式绝缘子，用传递绳传至地面。3拆旧杆1、作业人员登杆，绑好控制绳，拆除扎线，下落导线至地面。必要时解开相邻直线杆上扎线，并下落导线。2、吊车吊除旧杆时，应在电杆

7、重心以上挂置钢丝绳套，在电杆上下两端分别系好控制绳。起吊时，地面人员应使用控制绳控制电杆动向。3、修整杆坑，使坑深符合规定要求。4立新杆1、组立新杆前，先绑好拉绳，起吊钢丝绳套应吊绑在杆的重心以上适当位置，2、电杆根部偏离线路中心线（横向）不得大于50毫米。顺线路位移直线杆100毫米。3、电杆的倾斜不应使杆梢的位移大于杆梢直径的1/2；4、把新杆立到满足要求的基坑内，填土夯实5、回填土后的电杆应设防沉台，埋设高度应超出地面300毫米。5恢复线路导线1、直线横担安装在受电侧，上下歪斜或左右扭斜，最大偏差不应大于横担长度的1%。2、绝缘子固定导线处应缠绕铝包带，将导线恢复原位，绑扎固定导线。绑扎时

8、应在导线上包扎铝包带，两端露出绝缘子槽口应不小于20毫米，3、扎紧绑线时，不得损伤导线。9、竣工序号内 容负责人签字1认真检查工作现场有无遗留物，清理工具及现场，做到人走场清。作业负责人全面检查工作完成情况，无误后撤离现场。2办理工作终结手续：10、 验收记录序号验收内容负责人签字1杆塔无倾斜，各部件无锈蚀、歪斜、变形。2杆塔各部件固定处不缺螺栓、螺帽或螺栓丝扣长度够、螺帽不松扣；铆焊处无裂纹、开缝。3杆塔位置合适，无车撞或其它外力破坏的可能3导线弛度、线间距离符合规定，无不同期摆动和振动现象。4导线对地、对交叉跨越设施与其他物体的距离符合规定。6过（跳）引线无断股、歪扭变形、与杆塔间空气间隙符合规定。7绝缘子的绑线无松弛或断开情况。11、 验收总结序号验收总结：1验收评价2存在问题及处理意见12、作业指导书执行情况评估评估项符合项可操作性整改意见
