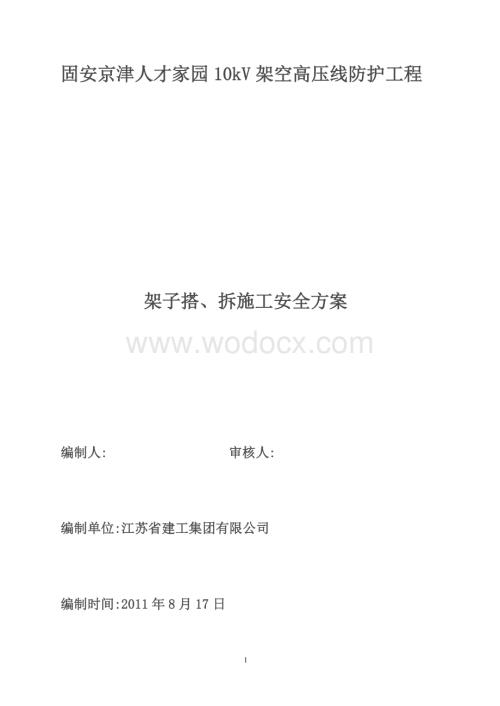

1、固安京津人才家园10kV架空高压线防护工程架子搭、拆施工安全方案编制人: 审核人: 编制单位:江苏省建工集团有限公司编制时间:2011年8月17日目 录1.编制依据.42.工程概况.42.1基本概况.42.2 本方案护线架子所在位置.42.3现场情况.53 防护架子搭、拆操作重、难点分析53.1 操作重点.53.2 操作难点.64 施工现场主要危险因素分析与防范65安全文施管理目标66 施工准备76.1 技术准备86.2 物资准备.86.3 现场准备107 施工部署107.1 组织架构107.2 岗位职责.118 搭、拆高压线防护架子安全施工要点.128.1搭设护线架子施工程序128.2拆除防

2、护架子安全操作要点159 搭设高压线防护架子安全技术措施.169.1 架子工岗位要求 169.2安全操作要点1710 搭、拆高压线防护架子需特别注意的安全事项.181 编制依据建设工程施工现场供用电安全规范（GB 50194-93）；施工现场临时用电安全技术规范（JGJ 46-2005）；建筑施工安全检查标准（JGJ 59-99）；廊坊市建筑施工安全技术操作规程本公司有关安全生产的管理规定；本工程施工组织设计。2 工程概况2.1基本概况：工程名称固安京津人才家园一期工程工程地址固安工业区发展路北侧建设单位廊坊京御房地产开发有限公司设计单位北京赛博思工业化住宅集成系统工业有限公司监理单位北京希地

3、环球监理有限公司监督单位固安质量监督站施工总承包单位江苏省建工集团有限公司管理目标河北省廊坊市安全文明工地2.2 本方案护线架子所在位置：本方案高压电护线架子搭设位置在29#楼南侧，29#楼塔吊R=50m回转半径范围之内，全长约92m，见施工总平面图。2.3现场情况：本工程29楼南侧有10KV高压架空线路，由于29#楼长83.88m,宽20.62m（包含突出部分阳台及雨棚），楼南侧外墙距离发展路路缘石15.23m，距离高压架空线路约8米，而本楼座塔吊调运回转半径范围之内。依据本工程施工组织设计临电施工方案施工现场临时用电安全技术规范（JGJ 46-2005）及其他相关规范条文的要求，项目部经过

4、与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉杆防护架子外挂密目安全网，并悬挂醒目的警告标志，以确保安全生产。3 防护架子搭、拆操作重、难点分析3.1 操作重点由于作业面无法展开，高压线防护架子搭设周期较长，而该高压线路不可能为此长时间保持停止通电，采取在断电情况下进行操作比较困难，所以确保在高压线带电情况下进行搭设防护架子的安全施工，是本方案操作实施的安全重点。另由于施工现场紧邻发展路北侧，来往过路行人较多，防护架子搭拆现场同时又是其他工种施工操作的作业现场，因此做好各工作穿插作业、垂直交叉作业的安全防护工作是另一重点。3.2 操作难点 本工程高压外电线路

5、防护架子东西水平方向总体较长、垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一；现场预埋施工消防管道、临电、临水等管线方向和高压箱变与防护架子立杆方向有一定冲突，因此做好管线的预埋等工作是第二难点。4 施工现场主要危险因素分析与防范4.1 现有箱变设备在搭设过程中发生物体打击事故。防范措施：合理规划现场布局，明确操作流程，对操作工人做好安全教育，正确佩戴个人劳保用品，操作现场安排专人负责指挥，确保搭设过程中不发生任何安全事故。4.2 现有临电线路、消防管线预埋。防范措施：结合施工现场总体平面图，合理规划临电线路走向，人工挖土时安排专人负责巡查、指挥，电线

6、接线工作由专业电工负责。4.3 搭、拆防护架子操作过程违章操作造成高处坠落事故。防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。4.4 在高压外电线路正下方搭设防护架子，竖立杆时高举杉槁触及高压线发生事故。防范措施：尽量向上级领导申请，整个搭、拆操作过程断电操作，至少应确保在防护架子最高层搭、拆操作时，必须断电操作；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员做好

7、个人劳保用品。4.5 作业现场与其他工种交叉作业发生物体打击事故。防范措施：错开作业时间，尽量避免交叉作业；搭、拆作业现场设置隔离区，悬挂明显的警告标志，安排专人负责巡查、监护，闲杂人员不得进入作业现场。4.6 现场塔吊调运材料碰撞防护架搭设操作人员或触及高压线。防范措施：高压线防护架子搭设完成并验收之前，不得在高压电线区域内运行塔吊作业。5安全文施管理目标：重大伤亡事故、火灾事故、机械事故控制为0一般事故频率控制在2.6以内建筑垃圾集中处理不小于82%施工场界噪声控制在65db以内环境事故污染控制为06 施工准备6.1 技术准备搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设

8、的安全施工组织设计；脚手架作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺标准及操作规程，确保脚手架安全。对操作人员做好安全技术交底，确保安全施工。6.2 物资准备6.2.1 杉杆（1）立杆：小头直径不小于70mm，大头直径不大于180mm，长度不小于6m。（2）大横杆：杉杆小头直径不小于80mm,长度不小于6m。（3）小横杆：杉杆小头直径不小于90mm，硬木杆如柞木、水曲柳小头直径不小于70mm，长度为4.5m。（4）斜撑、剪刀撑、抛撑等斜杆，小头直径不小于70mm，长度不小于6m。（5）质量标准所使用的木质杆件不容许有腐朽；在构件任何150mm长度上沿

9、周长所有木节尺寸的总和，不得大于所测部位原木周长的1/3，每个木节的最大尺寸，不得大于所测部位原木周长的1/6。扭纹：小头1m材长倾斜刚度不得大于120mm。虫蛀：容许有表面虫沟，不得有虫眼。6.2.2 木脚手板所使用的木脚手板采用杉木板和落叶松板，板厚不小50mm，板宽为200250mm，板长36m。在距脚手架两端80mm处，用10号铁丝加两道紧箍，防止端板劈裂。质量标准：不容许腐朽；在木脚手板任一面任何150mm长度所有木节尺寸总和不得大于所在面宽的1/3；斜纹在任何1m材长上平均倾斜高度，不得大80mm；不容许有髓心现象；不容许在连接部位的受剪面及其附近有裂缝；容许有表面虫沟，不得有虫眼

10、。6.2.3镀锌铁丝本方案木脚手架使用的的绑扎材料主要采用10号镀锌铁丝，直径为3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。6.2.4 附件密目安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全网。警告标示牌按标准规范采取现场制作或购买成品。6.2.5 计划用量品 名规格数量立杆8m252根大横杆8m390根小横杆4.5m403根木脚手板4000*50200569块密目网、安全网3000*6000各180张镀锌铁丝10150kg警告标志2000*100020块6.3 现场准备组织人员对现场进行清除，提

11、前对现场各种材料、管线进行转移，同时对操作工人进行安全教育，重点讲解木架子搭设过程中需要注意的安全事项，为防护架搭设做好充分准备。7 施工部署7.1 组织架构现场总指挥现场安全负责人现场巡查负责人现场技术负责人现场物资供应人现场临电负责人现场急救负责人施工作业人员搭设作业班组长7.2 岗位职责现场总指挥：负责高压线防护架子搭、拆施工现场总体策划、组织、指挥与协调工作。现场安全负责人：负责编制高压线防护架子搭、拆施工专项安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、落实各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专项安全方案，负责为高压

12、线防护架子的搭、拆施工提供技术支持。物资供应负责人：根据高压线防护架子搭、拆施工专项安全方案，做好物资准备，并在护线架子搭设过程中了解现场各项物资的需求情况，保证物资充足。现场巡查负责人：负责对施工现场进行巡视检查，禁止闲杂人员进入施工现场；确保高压线防护架子搭、拆施工专项安全方案及安全技术交底能落实到位。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，确保安全生产。现场临电负责人：负责临时用电的接线工作，处理在高压电附近施工所涉及到的各类问题。现场急救负责人：负责对施工现场有可能发生的高处坠落、物体打击、触电事故等伤员患者的现场急救及向外界社会呼救等方面事宜。8 搭、拆高压线防

13、护架子安全施工要点8.1搭设护线架子施工程序确定立杆位置、清理现场、夯实平正通铺脚手板竖立杆绑扫地大横杆绑扫地小横杆第一步大横杆第一步小横杆第二步大横杆第二步小横杆临时斜支撑第三步大横杆第三步小横杆加设剪刀撑接立杆绑斜撑、剪刀撑铺顶端脚手板挂设安全网、安全警示牌组织验收8.1.1立杆坑：地面清理干净、控制水平、排水沟、夯实系数0.95，通铺4000*250（200）*50的脚手板，搭接部位上方加1000*250（200）*50的脚手板加固。回填土要分层夯实，做好排水措施，防止积水引起脚手架下沉。8.1.2扫地杆：按要求竖立杆并做好立杆根部处理后，即可在立杆底部加绑扫地杆，离地200高。8.1.

14、3竖立杆：立杆应大头朝下，下部必须平正，上下垂直，立杆杆身垂直偏差不得超过架高度的1/1000，且不得大于100mm。不得向两边偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，既不能朝高压线面也不能超出架子外面，以保证大横杆能与立杆接触良好。立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接长度不得小于1.5m。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。立杆时必须23人配合操作。8.1.4绑大横杆：脚手架两端大横杆的大头应朝外伸出立杆200300mm。绑扎第一步架

15、的大横杆时，应检查立杆是垂直。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强脚手架的整体稳定。大横杆绑扎在立杆内侧，沿纵向平放。大横杆必须按规定进行接长，接头应置于立杆处，并使小头压在大头上，搭接长度不小于1.5m。上下相邻大横杆的接头应错开一个立杆。8.1.5绑小横杆：小横杆绑在大横杆上，大头朝里。小横杆绑在立杆上，等距离均匀布置，上下相邻的两排小横杆应绑在立杆的不同侧面。小横杆伸出立杆部分长度不得小于300mm。8.1.6绑斜撑、剪刀撑、抛撑：脚手架搭设至三步以上时，即应绑设抛撑、斜撑（脚手架长15m以内）、剪刀撑（脚手架长超过15m）。斜撑设置在脚手架的外侧

16、，与地面成45。角倾斜，底端与脚手板顶实；剪刀撑设置在脚手架外侧，是与地面成45。60。角的交叉杆件。从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。剪刀撑本身与立杆、大横杆相交处应绑牢。剪刀撑可以根据需要设置间断式剪刀撑或纵向连续式剪刀撑。抛撑与地面成45。60。角。脚手架搭设到3步架高时，全高步大于17m，由于现场没有墙体无法设置连墙点，所以应每隔7根立杆设置一根抛撑。其底脚应埋入土中500mm。8.1.7铺脚手板：防护架子的顶端应铺设木脚手板。搭接铺设脚手板时，接头必须在小横杆上，搭接长度为200300mm。本方案采取对头铺设的脚手板，其接头

17、下边应设两根小横杆，悬空部分长度为100150mm，用10号镀锌铁丝绑牢，严禁铺设探头板。脚手板应满铺，不留空隙，严禁铺设探头板。8.1.8组织验收:护线架子搭设完毕并挂设安全网及警告标示后，由施工负责人召集技术、安监、搭设班组三方人员，进行外观和实测检验。检验合格后报监理验收合格后方可正式使用。8.1.9 护线架子搭设示意图，详见附图。8.2拆除防护架子安全操作要点8.2.1拆除架子时，作业区周围及进出口处，必须派有专人看护，严禁非作业人员进入危险区域，并且要注意高压线及变压器等电路设施，严禁碰触。8.2.2严格遵循由上而下按层按步的拆除，后绑者先拆，先绑者后拆，先拆栏杆，脚手板、剪刀撑，而

18、后拆除小横杆、大横杆、斜支撑等。8.2.3拆杆和放杆时，必须由2-3人协同操作，拆顺水杆时应由站在中间的人将杆转向将大头顺下，握住小头尽量下递，等上方人员接到下方人员接住的通知后再放手。严禁向下抛物。8.2.4操作人员必须佩带安全带及安全帽，拆除的全部过程中应指定一个责任心强技术水平高的工人担任指挥，并负责拆除、撒料和看护全部操作人员的安全作业，拆除过程中注意架子的缺扣、崩扣，避免踩在滑动的杆件上发生事故。8.2.5拆除连接件须注意，上一层立杆、水平杆未拆除时，禁止拆除下层连接件，连接件须随末层杆件一同拆除。9 搭设高压线防护架子安全技术措施9.1 架子工岗位要求9.1.1 所有进场作业的架子

19、工，都必须经专业安全技术培训，考试合格，持特种作业操作证上岗作业。架子工在操作实习阶段，必须在技术熟练的技工带领、指导下操作，非架子工未经同意不得单独进行作业。9.1.2 班组(队)接受任务后，必须组织全体人员，认真领会安全技术交底具体要求，研讨搭设方法，明确分工，并派1名技术好、有经验的人员负责搭设技术指导和监护。9.1.3 正确使用个人安全防护用品，必须着装灵便(紧身紧袖)，在高处(2m以上)作业时，必须佩戴安全带与已搭好的立、横杆挂牢，穿防滑鞋。作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子，严禁打闹玩笑、酒后上班。9.1.4 架子工必须经过体检，凡患有高血压、

20、心脏病、癫痫病、晕高或视力不够以及不适合于登高作业的，不得参与安全防护架子搭、拆作业。9.1.5 高压电安全防护架子要随搭设随固定，搭设未完的高压电安全防护架子，在离开作业岗位时，不得留有未固定架子体和不安全隐患，确保架子稳定。9.1.6 在带电设备附近搭、拆安全防护架子时，宜停电作业。在外电架空线路附近作业时，安全防护架子外侧边缘与外电架空线路的边线之间的最小安全操作距离不得小于6米。9.1.7 风力六级以上(含六级)强风和高温、大雨天气，应停止高处露天作业。风、雨过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使用。9.1.8 高压电安全防护架子搭设、拆除、维修必须由架子工负

21、责，非架子工不准从事高压电安全防护架子操作。9.2安全操作要点9.2.1 外电架空线路安全防护脚手架应使用剥皮杉木、落叶松等作为杆件，腐朽、折裂、枯节等易折木杆和易导电材料不得使用。9.2.2 立杆前应清理场地杂物、地基平正夯实，夯实系数为0.95，通铺脚手板，并要设扫地杆，离地200。立杆时必须23人配合操作。9.2.3 递杆(拔杆)上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子上、下应互相协调配合，递杆呼应后方可松手。现场材料应按要求堆放整齐。9.2.4 纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆是否立正，

22、搭设至四步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须23人配合操作，由中间1人接杆、放平，由大头至小头顺序绑扎。9.2.5 剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑下桩杆应选用粗壮较大杉槁，由下方人员找好角度再由上方人员依次绑扎。剪刀撑上桩(封顶)椽子应大头朝上，顶着立杆绑在纵向水平杆上。9.2.6 两杆连接，其有效搭接长度不得小于1.5m，两杆搭接处绑扎不少于三道。杉槁大头必须绑在十字交叉点上。相邻两杆的搭接点必须相互错开，水平及斜向接杆，小头应压在大头上边。水平杆搭接与绑扎水平杆搭接处与立杆交叉绑扎。9.2.7 外电架空线路安全防护脚手架应高于架空线1.7m。9.2.8 遇到两根交叉必须绑扣，绑扎材料，使用铅丝严禁碰触外电架空线。铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端弯贴在杉槁外皮，不得外翘。搭、拆现场设专人护 。10 搭、拆高压线防护架子需特别注意的安全事项使用铅丝严禁碰触外电架空线路。铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端贴在杉槁外皮，不得外翘。递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和以绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后方可松手。在防护架子顶端搭设或拆除时,不得高举杆件触及高压线或越过所规定的安全距离。19
