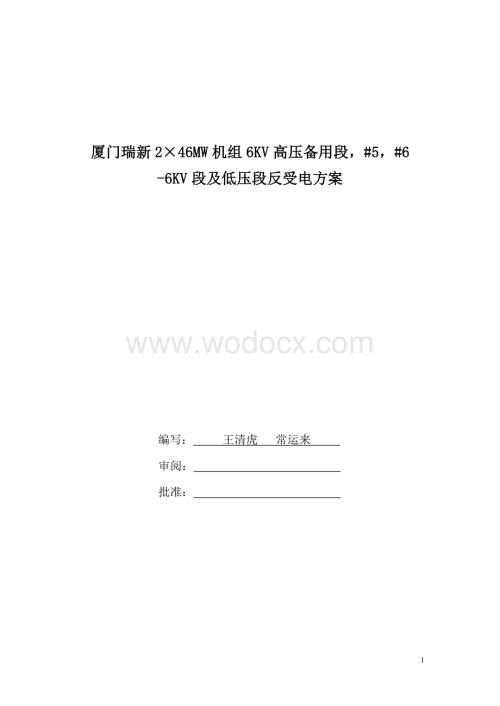

1、厦门瑞新246MW机组6KV高压备用段，#5，#6 -6KV段及低压段反受电方案编写： 王清虎 常运来 审阅： 批准： 前 言本次反送电是厦门瑞新#5、#6机厂用电系统首次受电作业，基于安全的原则，我们调试组经研究决定特编制受电方案如下：工作组成员：组长：王清虎副组长：赵秀群 常运来成员： 秦步侠 苏德顺 牛新伟 1 反受电应具备的条件11相关一、二次专业的安装工作、高压试验、直流系统、保护调试、二次回路调试等相关工作必须完毕；12反受电后不允许在带电设备上工作，如果必须进行相关工作时，应执行工作票制度；13所有能进出高低压室的门窗必须安装完毕，门锁应装好，土建工作应结束；14反受电时应派专人

2、看管高、低压室，并在门口悬挂“高压危险，闲人免进”标示牌；15给相关的工作人员办理专用的通行卡，无卡者严禁进入高、底压室；16应配备好足够的消防器材（电气专用型号），消防系统应调试好并投入运行；17现场照明充足，地面应铺好绝缘垫，防火封堵应完善；18备好足量的“禁止合闸，有人工作”标示牌；19给操作人员备好合格的绝缘手套，绝缘鞋；110事故照明系统应调试完毕并投入运行；111以太网系统安装并调试完毕，备自投装置试验完毕。2受电前工作21检查#5、#6、#7高低压室所有小车开关在试验位置，所有低厂变及高低压开关的柜门已关好；将所有不受电回路悬挂“禁止合闸，有人工作”标示牌；22受电各段设备绝缘测

3、试完毕合格后做记录；23所有高压柜SB控制开关的钥匙应妥善受存保管好；24待所有检查工作结束无误后，经监理、业主、安检、电气专业等领导批准后方可进行受电工作。3受电范围： 6KV高压备用段 #5 高 压 室 #6 高 压 室 #7高压室#1低厂变 #1除尘变 低压备用变 #2低厂变 输煤变 水工变 #3低厂变 #2除尘变#1A、B #1除尘A、B 低压 #2 A、B 输煤A、B 水工A、B #3 A、B #2除尘A、B低压段 低压段 备用段 低压段 低压段 低压段 低压段 低压段#1、#2、#3低压室-A、B段低压备用开关下线，输煤、除尘除灰、水工- B段低压备用开关一、6KV备用段受电程序检

4、查高备变6KV侧（6100）柜二次PT电压空开MCB4、直流电源空开1QK1、交流电源空开2QK1、加热及照明空开MCB3、电压测量回路保险1FU-2FU、控制电源保险3FU-4FU、保护装置工作电源保险5FU-6FU在合位；（保险应为4A）；试验位置灯应点亮；将高备变6KV侧（6100）柜小车开关及下PT车推入工作位置；并检查隔离车、下PT车工作位置指示灯已点亮；（联系老厂可以送电）待老厂运行人员将启备变的110KV侧断路器合上；检查备用段电压表指示63KV正常；DCS显示有电；#5、#6快切装置检测正常；检查保护装置检测正常；6KV备用段受电结束。用相序表测量相相序 并记录结果：二、#5高

5、压段受电程序（将控制台快切闭锁投入）检查6KV备用段6851柜加热及照明空开MCB4合上、控制电源保险1FU-2FU（保险应为4A）已装上；试验位置灯应点亮；将6KV备用段6851小车开关推入工作位置；并检查工作位置指示灯已点亮；检查#5高压室备用电源进线柜508#柜控制电源空开MCB1、储能回路空开MCB2、加热及照明空开MCB3、电压测量回路保险1FU-3FU、保护装置工作电源保险4FU-5FU在合位；试验位置灯、分闸位置灯应点亮、储能指示灯亮（保险应为4A）。将#5高压室电源进线柜615柜小车开关退出到试验位置；将控制电源空开MCB1、储能回路空开MCB2、电压测量回路保险1FU-3FU

6、、保护装置工作电源保险4FU-5FU退出；快切电压空开MCB4在合位；（保险应为4A） 检查6KV V段6454母线PT 柜PT二次电压控制开关MCB1、MCB2、MCB3、加热及照明空开MCB4、电压变送器电源空开MCB5、控制电源空开MCB6、位置指示灯保险1FU-2FU在合位；试验位置灯应点亮；（保险应为4A）将6KV V段6454母线PT柜推入工作位置，检查工作位置指示灯已点亮；手动控制送电方案将#5高压室备用电源进线柜685柜SA开关打到就地位置，后台微机显示分闸，不允许远操；将#5高压室备用电源进线柜685柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断

7、路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#5高压室备用电源进线柜685柜SA开关打到解除位置；检查#5高压室备用电源进线柜685柜保护跳闸连片XB在投入位置；将685柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到就地位置；将SB控制开关钥匙插入，并拨到合闸位置，将685柜断路器合上；（手动）在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc在主控后台微机查看断路器状态为合位、电压等显示正常，并做记录U=#5高压室受电结束。用相序表测量相相序 并记录结果：DCS控制送电方案（接上第

8、条）将#5高压室备用电源进线柜685柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#5高压室备用电源进线柜685柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮。将#5高压室备用电源进线柜685柜SA开关打到解除位置；检查#5高压室备用电源进线柜685柜保护跳闸连片XB在投入位置；将685柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到远方位置；由DCS将685柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电压等显示正常；并做记录

9、U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#5高压室受电结束用相序表测量相相序 并记录结果：通讯遥控送电方案（接上第条）将#5高压室备用电源进线柜685柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#5高压室备用电源进线柜685柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮。将#5高压室备用电源进线柜685柜SA开关打到解除位置；检查#5高压室备用电源进线柜685柜保护跳闸连片XB在投入位置；将685柜小车开关推入工作位置，工

10、作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到通讯位置；由通讯将685柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电压等显示正常；并做记录U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#5高压室受电结束用相序表测量相相序 并记录结果：三、#6高压段受电程序（将控制台快切闭锁投入）检查6KV备用段6861柜加热及照明空开MCB4合上、控制电源保险1FU-2FU已装上；试验位置灯应点亮；（保险应为4A）将6KV备用段6861小车开关推入工作位置；并检查工作位置指示灯已点亮；检查#6高压室备用电源进线柜686柜控制电源空开M

11、CB1、储能回路空开MCB2、加热及照明空开MCB3、电压测量回路保险1FU-3FU、保护装置工作电源保险4FU-5FU在合位；试验位置灯、分闸位置灯应点亮、储能指示灯亮（保险应为4A）。将#6高压室电源进线柜616柜小车开关退出到试验位置；将控制电源空开MCB1、储能回路空开MCB2、电压测量回路保险1FU-3FU、保护装置工作电源保险4FU-5FU退出；快切电压空开MCB4在合位；（保险应为4A） 检查6KV 段6464母线PT 柜PT二次电压控制开关MCB1、MCB2、MCB3、加热及照明空开MCB4、电压变送器电源空开MCB5、控制电源空开MCB6、位置指示灯保险1FU-2FU在合位；

12、试验位置灯应点亮；（保险应为4A）将6KV 段6464母线PT柜推入工作位置，检查工作位置指示灯已点亮；手动控制送电方案将#6高压室备用电源进线柜686柜SA开关打到就地位置，后台微机显示分闸，不允许远操；将#6高压室备用电源进线柜686柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#6高压室备用电源进线柜686柜SA开关打到解除位置；检查#6高压室备用电源进线柜686柜保护跳闸连片XB在投入位置；将686柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打

13、到就地位置；将SB控制开关钥匙插入，并拨到合闸位置，将686柜断路器合上；（手动）在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc在主控后台微机查看断路器状态为合位、电压等显示正常，并做记录U=#6高压室受电结束。用相序表测量相相序 并记录结果：DCS控制送电方案（接上第条）将#6高压室备用电源进线柜686柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#6高压室备用电源进线柜686柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#6高压

14、室备用电源进线柜686柜SA开关打到解除位置；检查#6高压室备用电源进线柜686柜保护跳闸连片XB在投入位置；将686柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到远方位置；由DCS将686柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电压等显示正常；并做记录U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#6高压室受电结束用相序表测量相相序 并记录结果：通讯遥控送电方案（接上第条）将#6高压室备用电源进线柜686柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#6高压室备用电源进线柜

15、686柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#6高压室备用电源进线柜686柜SA开关打到解除位置；检查#6高压室备用电源进线柜686柜保护跳闸连片XB在投入位置；将686柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到通讯位置；由通讯将686柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电压等显示正常；并做记录U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#6高压室受电结束用相序表测量

16、相相序 并记录结果：四、#7高压段受电程序（将控制台快切闭锁投入）检查6KV备用段6871柜加热及照明空开MCB4合上、控制电源保险1FU-2FU已装上；试验位置灯应点亮；（保险应为4A）将6KV备用段6871小车开关推入工作位置；并检查工作位置指示灯已点亮；检查#7高压室备用电源进线柜687柜控制电源空开MCB1、储能回路空开MCB2、加热及照明空开MCB3、电压测量回路保险1FU-3FU、保护装置工作电源保险4FU-5FU在合位；试验位置灯、分闸位置灯应点亮、储能指示灯亮（保险应为4A）。将#7高压室电源进线柜617柜小车开关退出到试验位置；将控制电源空开MCB1、储能回路空开MCB2、电

17、压测量回路保险1FU-3FU、保护装置工作电源保险4FU-5FU退出；快切电压空开MCB4在合位；（保险应为4A） 检查6KV 段6474母线PT 柜PT二次电压控制开关MCB1、MCB2、MCB3、加热及照明空开MCB4、电压变送器电源空开MCB5、控制电源空开MCB6、位置指示灯保险1FU-2FU在合位；试验位置灯应点亮；（保险应为4A）将6KV 段6474母线PT柜推入工作位置，检查工作位置指示灯已点亮；手动控制送电方案将#7高压室备用电源进线柜687柜SA开关打到就地位置，后台微机显示分闸，不允许远操；将#7高压室备用电源进线柜687柜小车开关在试验位置试验合、分闸2次应动作正常，主控

18、后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#7高压室备用电源进线柜687柜SA开关打到解除位置；检查#7高压室备用电源进线柜687柜保护跳闸连片XB在投入位置；将687柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到就地位置；将SB控制开关钥匙插入，并拨到合闸位置，将687柜断路器合上；（手动）在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc在主控后台微机查看断路器状态为合位、电压等显示正常，并做记录U=#7高压室受电结束。用相序表测量相相序 并记录结果：D

19、CS控制送电方案（接上第条）将#7高压室备用电源进线柜687柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#7高压室备用电源进线柜687柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#7高压室备用电源进线柜687柜SA开关打到解除位置；检查#7高压室备用电源进线柜687柜保护跳闸连片XB在投入位置；将687柜小车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到远方位置；由DCS将687柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电

20、压等显示正常；并做记录U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#7高压室受电结束用相序表测量相相序 并记录结果：通讯遥控送电方案（接上第条）将#7高压室备用电源进线柜687柜SA开关打到就地位置，后台微机显示分闸，不允许远操；手动将#7高压室备用电源进线柜687柜小车开关在试验位置试验合、分闸2次应动作正常，主控后台微机及快切装置查看断路器状态应对应；相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮将#7高压室备用电源进线柜687柜SA开关打到解除位置；检查#7高压室备用电源进线柜687柜保护跳闸连片XB在投入位置；将708#柜小

21、车开关推入工作位置，工作位置指示灯已点亮，主控后台微机显示工作位置；将SA开关打到通讯位置；由通讯将708#柜断路器合上；（自动）在主控后台微机查看断路器状态为合位、电压等显示正常；并做记录U=在PT柜上旋转SM开关分别检查各线电压，相电压正常，并做记录UcaUbcUabUaUbUc#7高压室受电结束用相序表测量相相序 并记录结果：五#1低压厂变受电程序将#1低压室各抽屉开关手柄打到停的位置，检查变压器门关好；将#1低压室A段431A进线断路器，B段431B进线断路器，A段411A备用进线断路器，B段411B备用进线断路器，拉到试验位置；将高压侧631柜上的保护跳闸联片XB3投上，连锁跳闸联片

22、XB2打开；合上631柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将631柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6316接地刀打开，将631柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将631柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上

23、的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将631柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将631柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。六#2低压厂变受电程序将#2低压室各抽屉开关手柄打到停的位置，检查变压器门关好；将#2低压室A段432A进线断路器，B段432B进线断路器，A段412A备用进线断路器，B段412B备用进线断路器，拉到试验位置；将高

24、压侧632柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上632柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将632柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6326接地刀打开，将632柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将632柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电

25、完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将632柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将632柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。七#3低压厂变受电程序将#3低压室各抽屉开关手柄打到停的位置，检查变压器门关好；将#3低压室A段433A进线断路器，B段433B进线断路器，A段413A备用进线断

26、路器，B段413B备用进线断路器，拉到试验位置；将高压侧633柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上633柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将633柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6336接地刀打开，将633柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将633柜断

27、路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将633柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将633柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。八#0低压备用厂变受电程序将#0低压备用段各出线断路器（4131，4151，4111，4161，4171，41

28、21）拉到试验位置位置，检查变压器门关好；合上6KV备用段610柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；投上保护跳闸联片XB3；将SA开关打到试验位置；手动操作SB开关将610柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6106柜接地刀打开；将610柜小车开关推入工作位置，工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将610柜断路器合上，合闸指示灯亮；后台微机显示

29、合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将610柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将610柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。九#1除尘变受电程序将#1除尘变低压室各抽屉开关手柄打到停的位置，检查变压器门关好；将#1除尘变低压室A段434A进线断路器， B段434B进线断

30、路器， A段414A备用进线断路器， B段414B备用进线断路器，拉到试验位置；将634柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上634柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将634柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6346接地刀打开，将634柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转

31、SB开关合闸，将634柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将634柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将634柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。十#2除尘变受电程序将#2除尘变低压室各抽屉开关手柄打到停的位置，检查变压器门关好；

32、将#2除尘变低压室A段435A进线断路器， B段435B进线断路器， A段415A备用进线断路器， B段415B备用进线断路器，拉到试验位置；将635柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上635柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将635柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6356接地刀打开，将635柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的

33、SA开关打到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将635柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将635柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将635柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。十一水工变受电程序将水

34、工变低压室各抽屉开关手柄打到停的位置，检查变压器门关好；将水工变低压室A段进线436断路器，B段备用进线416断路器，拉到试验位置；将636柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上636柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将636柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6366接地刀打开，将636柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打

35、到开关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将636柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将636柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将636柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。十二输煤变受电程序将输煤变低压室

36、各抽屉开关手柄打到停的位置，检查变压器门关好；将输煤变变低压室A段进线437断路器， B段备用进线417断路器，拉到试验位置；将637柜上的保护跳闸联片XB3投上，连锁跳闸联片XB2打开；合上637柜上的操作电源空开，储能电源空开，加热及照明电源空开，装上电压测量保险，装上保护装置电源保险；将SA开关打到试验位置；手动操作SB开关将637柜小车开关在试验位置合、分闸2次应动作正常，相应的合、分闸指示灯应点亮，试验位置指示灯亮，储能指示灯亮；将6376柜接地刀打开，将637柜小车开关推入工作位置；工作位置指示灯应亮。手动控制送电方案将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到开

37、关柜位置；后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将637柜断路器合上，合闸指示灯亮；后台微机显示合闸；变压器受电完毕。DCS控制送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到集控位置；后台微机显示分闸，允许远操；由DCS操作合闸，将637柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。通讯遥控送电方案（接上第条）将保护装置面板上的旋钮开关打到工作位置，将柜门上的SA开关打到通讯位置；后台微机显示分闸，允许远操；由通讯操作合闸，将637柜断路器合上，合闸指示灯亮，后台微机显示合闸；变压器受电完毕。十三#1低压室A段受电程序将#1低压

38、室A段431A进线断路器拉到试验位置；合上A低压段431A进线柜内的操作电源空开，加热电源空开，储能指示灯亮，分闸指示灯亮；将柜门上的SA开关打到试验位置；将1XB、2XB连跳片投入；操作SB开关将A段431A进线断路器合闸、分闸两次动作应正常，合闸、分闸指示灯应指示正确；将A段4314-甲PT开关（4A抽屉柜）合上，并将控制电源空开，PT二次电压空开合上，合闸指示灯亮；将#1低压室A段431A进线断路器推入工作位置，分闸指示灯亮，已储能指示灯亮；手动控制送电方案将柜门上的SA开关打到开关柜位置，后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将A段431A进线断路器合上，合闸指示灯亮，后

39、台微机显示合闸；检查A段4314-甲PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#1低压室A段受电结束。DCS控制送电方案（接上第条）将柜门上的SA开关打到集控位置，后台微机显示分闸、允许远操；由DCS合闸，将A段431A进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查A段4314-甲PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#1低压室A段受电结束。十四#1低压室B段受电程序将#1低压室B段431B进线断路器拉到试验位置；合上B低压段431B进线柜内的操作电源空开，加热电源空开，储能指示灯亮，分闸指示灯亮；将柜门上的SA开关打到试验位置；将1XB、2XB连跳片投入

40、；操作SB开关将B段431B进线断路器合闸、分闸两次动作应正常，合闸、分闸指示灯应指示正确；将B段4314-乙 PT开关（4A抽屉柜）合上，并将控制电源空开，PT二次电压空开合上，合闸指示灯亮；将#1低压室B段进431B线断路器推入工作位置，分闸指示灯亮，已储能指示灯亮；手动控制送电方案将柜门上的SA开关打到开关柜位置，后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将B段431B进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查B段4314-乙 PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#1低压室B段受电结束。DCS控制送电方案（接上第条）将柜门上的SA开关打到集控位置，

41、后台微机显示分闸、允许远操；由DCS合闸，将B段431B进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查B段4314-乙PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#1低压室B段受电结束。十五#2低压室A段受电程序将#2低压室A段432A进线断路器拉到试验位置；合上A低压段432A进线柜内的操作电源空开，加热电源空开，储能指示灯亮，分闸指示灯亮；将柜门上的SA开关打到试验位置；将1XB、2XB连跳片投入；操作SB开关将A段432A进线断路器合闸、分闸两次动作应正常，合闸、分闸指示灯应指示正确；将A段4324-甲PT开关（4A抽屉柜）合上，并将控制电源空开，PT二次电压空开合上，

42、合闸指示灯亮；将#2低压室A段432A进线断路器推入工作位置，分闸指示灯亮，已储能指示灯亮；手动控制送电方案将柜门上的SA开关打到开关柜位置，后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将A段432A进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查A段4324-甲PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#2低压室A段受电结束。DCS控制送电方案（接上第条）将柜门上的SA开关打到集控位置，后台微机显示分闸、允许远操；由DCS合闸，将A段432A进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查A段4324-甲PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#

43、2低压室A段受电结束。十六#2低压室B段受电程序将#2低压室B段432B进线断路器拉到试验位置；合上B低压段432B进线柜内的操作电源空开，加热电源空开，储能指示灯亮，分闸指示灯亮；将柜门上的SA开关打到试验位置；将1XB、2XB连跳片投入；操作SB开关将B段432B进线断路器合闸、分闸两次动作应正常，合闸、分闸指示灯应指示正确；将B段4324-乙PT开关（4A抽屉柜）合上，并将控制电源空开，PT二次电压空开合上，合闸指示灯亮；将#2低压室B段432B进线断路器推入工作位置，分闸指示灯亮，已储能指示灯亮；手动控制送电方案将柜门上的SA开关打到开关柜位置，后台微机显示分闸，不允许远操；手动旋转S

44、B开关合闸，将B段432B进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查B段4324-乙PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#2低压室B段受电结束。DCS控制送电方案（接上第条）将柜门上的SA开关打到集控位置，后台微机显示分闸、允许远操；由DCS合闸，将B段432B进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查B段4324-乙PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#2低压室B段受电结束。十七#3低压室A段受电程序将#3低压室A段433A进线断路器拉到试验位置；合上A低压段433A进线柜内的操作电源空开，加热电源空开，储能指示灯亮，分闸指示灯亮；

45、将柜门上的SA开关打到试验位置；将1XB、2XB连跳片投入；操作SB开关将A段433A进线断路器合闸、分闸两次动作应正常，合闸、分闸指示灯应指示正确；将A段4334-甲PT开关（4A抽屉柜）合上，并将控制电源空开，PT二次电压空开合上，合闸指示灯亮；将#3低压室A段433A进线断路器推入工作位置，分闸指示灯亮，已储能指示灯亮；手动控制送电方案将柜门上的SA开关打到开关柜位置，后台微机显示分闸，不允许远操；手动旋转SB开关合闸，将A段433A进线断路器合上，合闸指示灯亮，后台微机显示合闸；检查A段4334-甲PT开关（4A抽屉柜）上电压表电压显示正常，并记录：U=#3低压室A段受电结束。DCS控制送电方案（接上第条）将柜门上的SA开关打到集控位置，后台微机显示分闸、允许远操；由DCS合闸，将
