金州500kV变～李关220kV变Ⅱ回线路工程（含OPGW光缆）施工组织设计纲要.doc

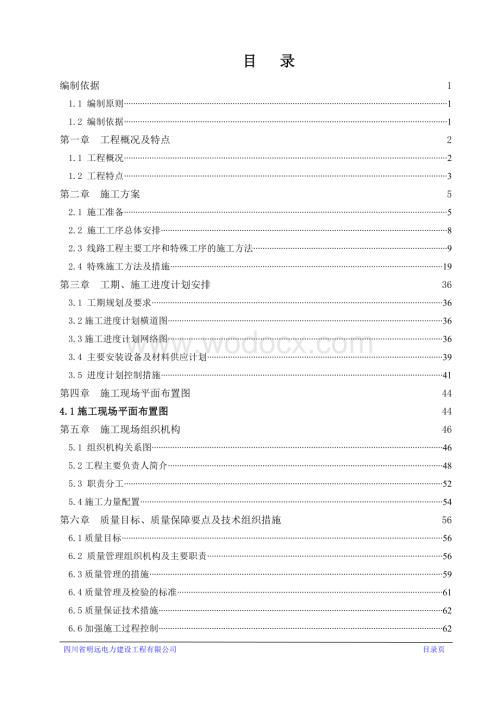

1、目 录编制依据11.1 编制原则11.2 编制依据1第一章 工程概况及特点21.1 工程概况21.2 工程特点3第二章 施工方案52.1 施工准备52.2 施工工序总体安排82.3 线路工程主要工序和特殊工序的施工方法92.4 特殊施工方法及措施19第三章 工期、施工进度计划安排363.1 工期规划及要求363.2施工进度计划横道图363.3施工进度计划网络图363.4 主要安装设备及材料供应计划393.5 进度计划控制措施41第四章 施工现场平面布置图444.1施工现场平面布置图44第五章 施工现场组织机构465.1 组织机构关系图465.2工程主要负责人简介485.3 职责分工525.4施

2、工力量配置54第六章 质量目标、质量保障要点及技术组织措施566.1质量目标566.2 质量管理组织机构及主要职责566.3质量管理的措施596.4质量管理及检验的标准616.5质量保证技术措施626.6加强施工过程控制62第七章 安全目标、安全保证体系及技术组织措施667.1 安全管理目标667.2 安全管理组织机构及主要职责667.3 安全管理制度及办法707.4 安全组织技术措施727.5 重要施工方案和特殊施工工序的安全过程控制74第八章 劳务分包的管理778.1分包范围778.2 分包商选择条件778.3 分包商的质量管理、工期管理、安全管理77第九章 环境保护、水土保持及文明施工8

3、09.1 环境保护809.2 加强施工管理、严格保护环境809.3水土保持829.4 文明施工的目标、组织机构和实施方案839.5 文明施工考核、管理办法85第十章 施工中减少影响施工而不影响运行的林木砍伐87第十一章 计划、统计和信息管理8811.1依据标准8811.2原则和目标8811.3 计划、统计报表的编制与传递8811.4信息管理89第十二章 投标偏离表90四川省明远电力建设工程有限公司 目录页 编制依据1.1 编制原则1.1.1贯彻党和国家的有关方针、政策；1.1.2遵守计划建设期限和技术经济指标；1.1.3采用科学的组织方式和先进的施工技术，推广先进的施工经验；1.1.4合理安排

4、施工程序和劳动组织，经济有效地组织后勤保障，使工程均衡连续施工，按期完成施工任务；1.1.5场地布置紧凑合理，便于施工，节省用地，减少青苗损失，维护环境保护及水土保持等；1.1.6因地制宜，在保证施工质量的前提下，尽量采用当地资源以节省投资和运力；1.1.7进度安排综合平衡，着重抓紧线路工程施工四大工序（基础工程、杆塔组立、架线工程、接地工程）施工，缩短施工工期，满足业主要求；1.1.8遵守基本建设程序，切实加强施工前期准备工作，摸清施工现场有利资源条件，精心配置施工机具和施工队伍。1.2 编制依据贵州电网公司-金州500kV变李关220kV变回线路工程（含OPGW光缆）施工招标文件（招标编号

5、：GZDWGZHBG-10-026）；贵州电网公司其他招标资料及附图；国家电网公司输变电工程达标投产考核评定办法（2005年版）；国家颁布的有关送电线路工程施工的现行标准、规范及规程；电力建设工程施工技术管理导则；电力建设安全健康与环境管理工作规定（国电2003年版）；国家电网公司输变电工程安全文明施工标准化工作规定国家电网公司220kV输变电工程安全文明施工总体措施概念设计（试行）我公司依据GB/T19001-ISO9001-2000质量体系标准编制的质量手册和相关程序文件；我公司依据GB/T24001-ISO14001-1996环境管理体系规范及使用指南、国家经贸委职业安全健康管理体系审核

6、规范-2001、电力建设安全健康与环境管理工作规定要求编制的职业安全健康与环境管理手册、职业安全健康（OHSMS）和环境管理体系（EMS）程序文件。第一章 工程概况及特点1.1 工程概况1.1.1 工程简述本工程为金州500kV变李关220kV变回220kV线路工程，全线除金州变出线2基采用双回路塔（已建成）出线外，线路采用单回路塔架设，线路全长49.597km。导地线型号：本工程导线型号为2LGJ-300/40型钢芯铝绞线，地线一根为OPGW（24芯）,另一根为LBGJ-80-27AC铝包钢绞线。本工程全线共用铁塔116基。其中直线塔72基,耐张转角塔44基。1.1.2 工程承包范围1.1.

7、2.1 工程承包的工程量为招标工程量工程范围为金州500kV变李关220kV变回线路工程（含OPGW光缆）；本工程承担的工作内容包括：工程全部本体施工（含线路参数测试），光缆架设、接续、测试和两端进站无金属光缆敷设至站内通信机房外；与设计院联系，完成线路交接桩工作；参加甲方供应的材料在采购过程中的管理和驻厂质量监督；负责甲方供应的材料在交货点的提货、卸货、清点、运输、外观验收和在交货点的现场保管；甲方供材料以外的其它材料的采购、运输和保管；为了正常施工所需办理的相关手续，并进行建设场地征用及清理等工作；a.施工临时占地、建设场地的征用及清理（包括青苗及土地恢复、塔基占地、林木砍伐、房屋及其附属

8、设施的拆迁、附着物、坟、砂场、石场、矿厂、砖厂、瓦厂、工业设施等，以及相应的配套设施、七通一平、宅基地补偿等）；b.工程建设所需的道路改建、电力线路的拆除/改建、通讯线拆除/改建及保护、干扰补偿等；c.工程建设所需的运行输变电线路的停电事宜调查及办理相关手续；d.为了确保正常施工的施工措施（施工排水、围堰、便桥搭设、船只租用、跨越架搭设、带电跨越等特殊施工措施等）；e.为了确保工程合法性，确保工程通过竣工环境保护、水土保持等专项验收，按相关规定要求开展的拆迁及补偿、迹地恢复、林木、植被恢复、余土外弃、建筑垃圾清理、修筑护坡等及其它应采取的措施；f.其它与线路通道清理、整治相关的工作；线路“三牌

9、”的制作与安装；配合系统调试、保证线路畅通；施工验收后至投产期间的线路维护保管；配合中间验收、竣工预验收、竣工验收、启动验收、工程移交和各阶段质量监督检查、安全检查；实施竣工环境保护、水土保持验收、消防验收措施，并配合工作；11配合达标投产、创优、评优工作；12配合档案中间检查和专项检查，竣工资料移交甲方等工作；13竣工后一年内的质量保证。四川省明远电力建设工程有限公司 第 35 页 1.2 工程特点1.2.1工程设计特点本工程主要设计气象条件为：全线设计冰厚10mm，设计基本风速25米/s； 1.2.2 地形系数和地质分类：地形系数：高山大岭占20%，一般山地占42%，丘陵占38%；地质分类

10、：土30%，松砂石30%，岩石40%。1.2.3主要交叉跨越情况本工程主要交叉跨越情况见下表：主要交叉跨越情况表序号交叉跨越物名称次数交叉方式1公路23跨越2乡村路51跨越3500kV线路5穿越4110kV线路1跨越535kV线路7跨越610kV线路24跨越7河流1跨越8水渠2跨越9水库1跨越10通信线及通信电缆30跨越11低压线14跨越第二章 施工方案2.1 施工准备根据本工程的重点和难点结合本公司的施工经验，所有施工方案以确保工程质量、安全和进度为原则，以充分发挥设备、人员各机械的效率，降低工程成本为前堤。2.1.1准备工作进度计划根据甲方要求和工程工期特点,社会环境特征,我公司准备工作进

11、度计划如下表:序号准备工作内 容完 成 条 件最晚完成时间责任者1施工组织设计编制通过公司总工程师组织的审查，提交监理工程师和甲方并获得批准签订合同后15天工程部2工程各项管理制度编制完毕，并可以落实到工程实施中签订合同后15天办公室3施工图会审通过甲方或监理工程师组织的会审签订合同后15天工程部4基础接地施工技术资料作业指导书编制完成，并进行交底签订合同后15天工程部5基础材料砂石水泥选定，试验已作，试配完毕，钢筋完成金属性能测试并合格签订合同后15天工程部6基础材料供应签订砂石水泥供应协议，保证及时供货钢筋加工人员及设备进场，保证连续施工签订合同后15天物供部7人员配置组织机构落实，完成劳

12、动力的配备，完成特殊工种的培训签订合同后15天项目经理计财部8施工机具基础工程施工机具运达施工现场，且状况良好签订合同后15天物供部9施工场地召开完各级地方协调会，取得林业砍伐协议，具备开工条件签订合同后15天对外事务部10施工驻地和材料站项目部、中心材料站、施工队驻地及仓库选址完成，布置妥善，生活、通信设施配套并符合有关标准化管理要求签订合同后15天项目经理12线路复测复测完毕，形成复测报告并提交监理核准，协同设计院进行了复测问题处理签订合同后15天工程部2.1.2技术准备要求2.1.2.1 认真执行电力建设工程施工技术管理导则及国家有关规程、规范、技术标准、施工工艺导则以及业主根据工程实际

13、情况指定的有关补充技术要求，严格按照公司企业标准和有关质量体系文件，编制各项施工技术资料。2.1.2.2 认真进行施工图会审，正确理解设计意图。对所有施工图和施工资料必须经项目总工程师签发，不得随意修改，如确需修改，应按程序办理变更手续。2.1.2.3 工程开工前，由项目总工组织技术、质检、安监等人员进行现场详细调查，根据施工招标书、施工合同及项目施工管理规划大纲，编制详细的施工组织设计、质量保证手册和安全保证手册，经项目总工审批后，呈报项目法人和监理工程师认可。2.1.2.4 分部分项工程开工前，编制好施工技术措施、特殊施工方案和施工补充作业指导书，并经审批、交底后实施于工程中。2.1.2.

14、5工程技术准备计划见下表序号内 容时间范围主办部门1提交图纸使用计划开工前工程部2编制施工组织设计开工前工程部3编制质量保证手册开工前工程部4编制安全保证手册开工前安监部5编制基础、杆塔、接地、架线及间隔各专项作业指导书各分部工程开工前工程部6编制特殊施工技术措施使用前工程部、安监部7编制基础工程材料计划开工前工程部8编制杆塔、接地、架线材料计划开工后一月内完成工程部9混凝土及沙浆配合比使用前工程部10导地线力学性能试验、瓷瓶、金具检测试验使用前工程部11技术交底及培训工作各分部工程开工前工程部、安监部12特殊施工技术措施交底施工前工程部、安监部13编制施工机具使用计划开工前工程部、物供部2.

15、1.3物资及资金准备要求2.1.3.1开工前编制材料设备领料(备料)计划，报业主监理审批后实施采购，保证按时供应。2.1.3.2积极主动与业主取得联系，对业主提供的材料应指定专人负责做好有关配合工作；并按时做好招标文件规定范围内的以及业主代表随时提出的接管工作；2.1.3.3施工机械及工器具要严格按照规定的规格、型号进行准备，并按规定进行检查试验。2.1.3.4工程前期所用资金在未得到业主拨付前由我公司全额垫付，保证工程顺利进行。2.1.3.5开工前为项目部、施工队配置必要的生活和工作用品。生活及办公用品配置表：序号名 称单位数 量合计备注项目部施工队(1)电 话台167(2)传真机台101(

16、3)电 脑台404(4)扫描仪台101(5)数码相机台268(6)组合文件柜组8614(7)办公桌套8614(8)电视机台167(9)消毒柜台167(10)电冰箱台167说明：所有的生活及办公用品均在施工准备期间进场，在工程结束后撤出现场。配给各施工队的生活及办公用品平均用于各队，必要时可由项目部作临时调配。生活及办公用品的进出场由办公室主任负责。2.1.4作业队伍及管理人员准备要求2.1.4.1按项目制管理的要求，依据本施工组织设计施工队伍的计划安排和项目部施工组织机构的设置，合理安排施工人员和工程管理人员。2.1.4.2根据分部工程和工序用工的特点，合理调配施工力量和人员组成结构，做到经济

17、高效，管理科学，杜绝人力资源的重叠使用和窝工现象的发生，降低工程成本。2.1.4.3每个施工队有两部分人员组成：一部分是本公司技工和合同制工人组成的建制人员（主要包括队技术员、专兼职质安员、测工、焊工、机械工等特殊工种），另一部分为长期使用的固定专业施工队伍。所有人员在进入现场前必须进行培训、考试，合格后方可上岗。2.1.4.4管理人员根据项目部组织机构的设置，按公司的定岗定员标准配置不同专业的管理人员，所有管理人员都必须具有220kV及以上电压等级线路施工的管理经验，业务熟练，能胜任本岗位的工作，在施工期间只负责处理本工程的一切事宜，不再分管和兼管与本工程无关的工作。本工程管理人员的配置见下

18、表:岗位名称项目经理项目总工技术部主任安管部主任对外事务部主 任具备条件一级项目经理工程师工程师工程师工程师经济师岗位名称计财部主任物供部主任对外事务专责专职质检工程师专职安监工程师具备条件经济师工程师助理经济(工程)师以上工程师工程师岗位名称办公室队 长技工及测工技工及液压工技工及机械工具备条件经济师高级工以上持 证持 证持 证岗位名称技工及焊工技 工普 工具备条件持 证中级工以上1945周岁身体健康2.1.4.5劳务队伍严格按规定的条件进行资格审查，优先录用历年来在我公司合同履行情况良好、管理水平高的队伍，并由项目部与其签定劳务合,在进入现场后正式开始施工前对普工进行培训与考试。培训及考试

19、要求与技工相同。同时项目部与每个劳务工人个人签订劳务合同，依法为其交纳工伤保险费。2.2 施工工序总体安排2.2.1 施工程序在收到中标通知书后，按相关规定与项目法人单位签定施工承包合同，进一步明确施工任务和双方应承担的技术经济责任及奖励、处罚条款。然后将进入施工准备阶段，组织人员首先完成复测工作，并做好施工图纸会审、施工许可证办理、施工组织设计编制及报批等，为基础工序的开工创造必要的条件，并形成开工报告，报监理工程师审批。开工后，线路工程按照基础、组塔、接地、架线四大工序来全面组织施工，基础、杆塔工程完成75%后,申请中间阶段监督检查验收，经过业主或监理单位验收批准后，方可进入下道工序；间隔

20、扩建工程按土建、设备安装、调试三大工序来组织施工（详见施工顺序），在全部工程结束后，申请竣工验收。接受任务阶段开工准备阶段全面施工阶段交工验收阶段施工程序框图注：每一阶段都必须完成规定的工作内容，并为下一阶段工作创造条件。2.2.2 施工起点流向线路工程工序流向：复测分坑工序基础工序组塔工序架线工序竣工验收2.2.3 施工顺序线路工程施工主要流程图开工里程碑前期施工准备竣工验收竣工里程碑复测、分坑基础材料加工运输土石方工程基础浇筑接地材料加工运输接地施工养护回填基础中验里程碑铁塔组立施工准备铁塔材料运输铁塔组立铁塔中验里程碑架线施工准备架线材料运输清障、搭跨越架地线施工（光缆）导线施工紧线施工

21、附件施工消缺及验收施工资料准备2.3 线路工程主要工序和特殊工序的施工方法2.3.1工地运输 2.3.1.1 施工范围准备工作、材料清理、材料站至材料集散地的汽车运输、材料集散地至施工现场的人力运输、材料堆放、以及运输沿线的协调、赔偿和道路的修筑、拓宽。2.3.1.2 施工材料的准备 分部分项工程开工前，对原材料如砂、石、水泥、钢筋、压接等及时送当地质量检验部门检验，并填写分部分项工程材料报审表上报监理工程师签发认可，之后方可使用，采购的主要材料和设备，同一产品不少于三家且有生产资质和业绩较好的设备材料供应商或制造商进行询价和技术比较。 工程开工时及时向甲方上报材料供应计划成本，并根据工程进度

22、情况向甲方汇报材料使用情况。 采购材料及其制成品的质量必须达到国家标准或专业部颁标准，并附有完整的产品合格证、材质证明，并向监理单位提供复印件。 材料到时货后及时进行检查和检验，并作好详细记录。质量不合格的严禁使用。2.3.1.3 主要机具设备及通讯设备的准备见第三章。2.3.1.4 材料的运输及程序序号运输材料质量检查及运输方法(1)基础、铁塔构件的运输采用汽车运输，其中基础材料运输至项目部材料站，然后由各施工队转运至施工现场，实行限额领料单制度；铁塔构件材料汽车运输至至桩号附近的公路边上，原则上一车装一基，当重量较轻时，装两基及以上时应分边或分层堆放，并作明显标志。构件小运采用单人肩扛或双

23、人抬运、马驮运，架空索道运输。(2)架线器材运输架线器材包括线材、金具及绝缘子，先将架线器材用汽车运输线材至项目部材料站，然后由各施工队转运至施工现场，实行限额领料单制度；在公路通达的情况下，由汽车运至布线点，公路不能直达时，用汽车运到布线点附近，再用人力将导（地）线分成若干小捆抬到布线点。金具、绝缘子运前检查好型号、数量，人力运输时尽量一人挑运。(3)雷管、炸药运输雷管、炸药应分别运输，运输时装在用箱内，不能装汽车的备用燃料；人力运输时，每人只准背一箱。爆破材料必须放置在专用仓库内，附近易燃物应清除。库房距住人建筑物的安全距离为：炸药小于2t时，不少于300m。 2.3.2线路复测序号施 工

24、 项 目施 工 方 法施工机械选择(1)直线方向两点间定线法，延长直线法等。经纬仪(J2)全站仪GPS测量仪(2)转角角度采用普通经纬仪或电子经纬仪用测回法或方向法进行测量。(3)水平距离一般地段采用经纬仪视距法测量，大档距或交通困难地带采用全站仪进行测距。(4)高程采用三角高程测量的方法进行高程测量和计算。(5)不通视情况下的复测采用GPS测量系统进行复测。(6)交叉跨越物采用经纬仪综合测量的方法进行复测。(7)地形凸起点高程用经纬仪和塔尺按三角高程测量的方法进行综合测量。(8)危险点及风偏用经纬仪和塔尺按三角高程测量的方法进行综合测量。2.3.3 土石方施工 2.3.3.1 施工范围杆塔基

25、础坑、施工基面的开挖、接地沟的挖填、排水沟和保坎的挖填以及其它由监理人指示的土石方明挖工程。其工作内容包括：准备工作、场地清理、排水、边坡观测、开挖、回填、完工验收前的维护，以及将可利用或废弃的土石方运至监理人指定的堆放地点并加以保护、处理等工作。2.3.3.2 分坑（1）本工程基础必须在线路复测与设计相符合、单位工程开工前7天将开挖前实测地形和开挖放样剖面图并上报监理部，获得批准后方可进行分坑。（2）根据工程地质情况，允许边坡距离（高比宽）（3）基础分坑前必须对塔基断面及地形、地貌、基础保护范围进行仔细复测,并根据塔位现场地形和地貌校核塔基断面图及基础配置，对一些有特殊情况的塔位必须立即上报

26、监理,通知设计处理。（4）基础分坑时必须重视塔基及其附近的环境保护。（5）按设计配置的基础的底板尺寸、坑深,考虑不同土质的边坡与操作宽度,对每个基坑进行地面放样。（6）自立式耐张铁塔分坑根据线路转角度a之半钉A、B桩为线路分角线辅助桩；再垂直线路分角线钉C、D桩，即内分角线辅助桩；再按自立式直线铁塔分坑方法分坑。2.3.3.3 土石方开挖基坑开挖前，应根据线路塔位基础配置明细表、线路塔位明细表及铁塔结构图，核对塔型、呼高、转角度数、腿号、中心桩到基础立柱顶面的高差，基础根开、基础型号等数据，如有不符应及时上报项目部并通知设计工代处理后方可进行施工。基础开挖后必须核实地质情况，若发现与设计不符时

27、应及时上报监理，并通知设计工代进行处理。（根据设计技术交底会要求，开挖后地质情况与设计施工图描述相同或更好，请监理现场认可；开挖后地质情况与设计施工图描述差，请报设计现场处理）。开挖过程中，应经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸的要求。对于坑底不等高的转角塔、终端塔基础的基坑，挖坑时应认真核对方位，防止挖错。杆塔基础埋深应以设计施工基面为准。当设计施工基面为零时，铁塔基础坑深应以设计中心桩处自然地面标高为准。土石方开挖施工要点序号施 工 项 目施 工 方 法施工机械选择(1)基面开挖不开大基面，只对单腿作小平台处理或分坑后直接开挖。山坡上所有危石及不

28、稳定岩体均应撬挖排除，如少量岩块撬挖确有困难，经监理人同意可用浅孔微量炸药爆破(2)土方开挖人工开挖，基础底板尽可能采用以土代模的方法，提高基础的稳定性。(3)石方开挖爆破开挖为主，采用预裂爆破或光面爆破技术，对于不适宜采用预裂爆破的部位，应预留保护层。在接近建基岩面时，应避免爆破，使用机具或人工凿岩，或用小孔径、浅孔火炮爆破。(4)边坡保护对部分塔位开挖后出现易风华、剥落、掉块的上边坡均采用浆砌块石护坡，对下边坡均采用浆砌块石保坎；对位于较陡下边坡的塔脚一般采用毛石混凝土回填基坑。(5)基坑开挖超深处理铁塔现浇基础坑，其超深部分应铺石灌浆。(6)坑壁稳定坑壁按安规要求进行放坡，必要时个别坑用

29、挡土板进行挡土或护壁后再进行开挖。(7)接地沟开挖采用人工开挖敷设，保证型式、埋深、长度、电阻值符合规范、设计要求。易冲刷地带，外表采用浆砌块石处理, 沟深不得有负偏差。(8)弃土堆放按现场条件选择堆放位置，保证弃土稳定和水土不流失，必要时在山坡下方设置棚栏挡土或用草袋装土挡土或设挡土墙进行挡土，防止掩埋下山坡的农田及植被。(9)回填土人工回填，机械夯实。特殊塔位回填按设计要求进行回填。打 夯 机(10)施工期临时排水开挖边坡前，应按施工图纸的要求开挖并完成边坡上部永久性山坡截水沟的施工。对其上部未设置永久性山坡截水沟的边坡面，自行加设临时性山坡截水沟，并经监理人批准后，在边坡开挖前予以实施。

30、抽 水 机(11)余土处理将可利用碴料和弃置废渣分别运至指定地点分类堆存。承包人应严格按照监理人批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存，应保持碴料堆体的边坡稳定，并有良好的自由排水措施。2.3.4 基础工程2.3.4.1 施工范围铁塔现浇基础和浆砌基础保坎及护坡、临时工程等基础工程的施工。2.3.4.2 铁塔现浇基础（1）基础材料到现场后，应认真核对其规格数量，是否与实验取样相符，沙、石材料应干净，下垫毡布且堆放有序，水泥堆放与地面隔离200mm,且必须有防雨防潮措施，同时，现场应有计量工具，严格按配合比、水灰比，对沙、石、水泥、水的用量控制，施工工器具进行预检查。（2）按

31、设计标准绑扎底部钢筋,将主柱钢筋放入坑内绑扎,主柱钢筋笼底端必须与放样的位置重合,保证钢筋笼倾斜角符合设计要求,并用砼块将钢筋笼垫平;主柱钢筋笼顶端临时用方木固定在设计位置上。（3）对基础支模时用钢丝绳将已制作好的模板固定在坑口的横梁抬木上或钢管架上的抬方上,按设计给定的倾斜角度操平、找正,然后用撑木和可调支撑螺栓使其牢固。（4） 钢筋笼与主柱模板之间应根据其保护层厚度使用预制砼块支垫，以确保立柱筋的砼保护层厚度。使用方法为：每面立柱模板上、下端各一块，并用砼预制块上的铁丝绑扎于立柱筋上，以防脱落。筋的间距应用钢尺进行测量，并做好记录，钢筋必须排列均匀。上、下板筋间所使用的支撑筋应使用16#1

32、8#铁线绑扎，以便施工人员在支模、扎立柱筋时站立于上板筋上，或临时置放柱模板在板筋上，使其有足够的支撑强度。其余钢筋可采用20#铁线绑扎。下底板钢筋及阶梯基础柱筋应根据其保护层厚度使用预制砼块支垫，保证下底板筋及柱筋的砼保护层厚度。上下底板筋的四周应保证砼保护层，严禁钢筋进入泥土中（预制砼块由各施工队根据基础施工图中保护层厚度自行制作）。基础的模板配制应严密，其规格、尺寸，应符合设计图纸，应对模板刷脱模剂，并使其与砼接触面光滑，拆除后立即将水泥、砂浆等清除干净。（5）使用花兰螺丝支撑模板，对于斜柱式基础靠近中心柱侧面的两面应加强支撑，以便平衡时由于立柱倾斜引起重心外移的所产生的水平推力。（6）

33、模盒的四角应用四套丝杆（或花兰螺丝）、钢丝绳套、U型环悬吊于两根方木上，以便于模盒的操平找正及支持模盒的重力。（7）模板应该使用绳索及木杠滑入坑内，严禁对其抛扔。（8） 使用“斜距测量法”或“水平测量法”测量和控制基础和地脚螺栓、插入角钢根开尺寸及高差。2.3.4.4 主要施工方法序号施 工 项 目施 工 方 法施工机械选择(1)钢筋绑扎运输条件允许时，基础底板筋可在材料站焊接，现场安装；其它钢筋在现场绑扎。气焊机、铁丝(2)模 板采用组合钢模板，然后在现场根据基础型式装配。大面竹胶模板电 钻(3)地脚螺栓、插入角钢找正利用专用固定支架在立柱模板顶端固定的方法调整地脚螺栓的根开、对角线，达到设

34、计要求尺寸。井字型固定 支 架(4)混凝土浇制配备小型可拆卸式搅拌机，全部混凝土施工采用现场机械搅拌、机械振捣的施工方法。发电机、搅 拌 机、机械振捣器(5)拆模及保护帽浇制拆模前通知监理到现场检查鉴定，作出合格、不合格、修补的决定。保护帽浇制必须设置模板。木模板(6)护坡、保坎、排水沟、浆砌块石回填就近取用石料，浅孔爆破及人工取石2.3.5 杆塔工程2.3.5.1 施工范围铁塔组立和接地工程等工程的施工。2.3.5.3 铁塔组立一般要求铁塔组立前其基础应符合下列规定：经中间检查验收合格； 分解组立铁塔时，基础混凝土的抗压强度应达到设计强度的70%；铁塔地面组装前必须清点运至桩位的构件及螺栓、

35、脚钉、垫圈等数量是否齐全，质量是否符合要求。铁塔用钢材必须有生产厂的质量保证书，并满足设计要求。铁塔产品出厂应附有质量证明书及材料清单。2.3.5.4 接地工程一般要求 本工程杆塔接地安装详见“接地装置安装图”及塔位明细表。 本线路全线杆塔均敷设人工接地装置。其形式为浅埋放射式水平敷设，接地体的埋深一般不小于0.8m。 杆塔的工频接地电阻在施工完毕后应逐基进行实测，其电阻值在雷雨季节干燥时，不大于下表所列数值：土壤电阻率(.N)1001005005001000100020002000工频接地电阻()1015202530 每基杆塔的工频接地电阻应满足交流电气装置的接地（DL/T 621-1997

36、）及交流电气装置的过电压保护和绝缘配合（DL/T 620-1997）的要求；对进出线12km段工频接地电阻值不宜大于10欧。 本工程带地线的杆塔接地装置埋设后应实测接地电阻，当不满足要求时，可加长射线至满足要求为止，测量接地电阻时，应严格按照电力设备接地设计技术规程中所载的布线距离和土壤季节系数进行测量和计算，仪器的电压极和电流极引线之间应有2米以上的距离，以免造成较大的测量误差。不带地线的杆塔按杆塔位明细表和接地装置图中的要求进行接地即可，接地电阻不作要求。 对被跨越的无地线的电力线及弱电线安装保护时，当交叉点至被交物最近塔位的距离不超过40米时，可不在该被交物的另一侧杆塔上装保护。否则，应

37、在被交越的线路交叉挡两侧电杆上装保护。详见交叉跨越保护接地装置图。2.3.5.5 杆塔组立施工方法序号施工项目施工方法备 注(1)接地施工采用人工开挖敷设，保证型式、埋深、长度、电阻值符合规范、设计要求。易冲刷地带，外表采用浆砌块石处理,接地摇表(2)铁塔组立方法采用内拉线悬浮式铝合金抱杆分解组立铁塔机动绞磨、铝合金抱杆40040017m木抱杆钢丝绳拉线系统绳(3)抱杆起立利用地面段塔身开口面或人字木抱杆进行起立，一次起立抱杆的高度不得超过4节（16米），待塔身部分吊装完毕后，利用倒装方法，将后续4节抱杆安装完毕，继续吊装塔头部分。(4)塔头吊装直线塔塔头横担部分分片吊装、边导线横担整体吊装，

38、耐张塔横担利用地线支架进行整体吊装。(5)塔身吊装铁塔塔身采用分片吊装，按吊段进行地面组装，吊至塔上合拢。(6)抱杆提升抱杆座在地面时，吊装塔身部分的一定高度，然后将抱杆提升起来，使抱杆成悬浮状态，继续分片吊装，抱杆升至超过组装高度后，调整好抱杆拉线和抱杆倾角后，吊装下一段。(7)螺栓紧固采取人工紧固和电动扳手紧固相结合的方法。加力扳手内拉线悬浮抱杆是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，称它是内拉线。内拉线抱杆分解组塔是送电线路杆塔组立中主要的方法之一。1、内拉线抱杆分解组塔与外拉线抱杆组塔相比较主要有如下几个优点：工具简单。用内拉线替代了外拉线(外拉线是指抱杆拉

39、线在铁塔结构外部的地面上锚固，也称落地拉线)，减少了地锚及减短了临时拉线长度。不受地形影响。当铁塔塔位处于陡坡地形时，由于取消外拉线，使组塔受外界条件的限制较小。 吊装过程中，抱杆处于铁塔结构中心，铁塔主材受力较均衡，宜于保证安装质量。减少操作人员，主要是监视抱杆拉线人员，提高工作效率。内拉线抱杆分解组塔主要适用于110500kV线路的各种自立式铁塔。但是在吊装铁塔头部时，由于塔身断面较小，拉线受力势必增大，在地形条件许可时应增设外拉线。2、杆塔组立施工流程:各种塔型在组装塔腿、竖立抱杆、提升抱杆、塔身吊装的工艺流程是大致相同的：组立塔腿图-1：起立铝合金抱杆在以往工程中，比较固定地采用了两种

40、方式：一种是先组立塔腿主材，再组装塔腿，然后利用塔腿竖立铝合金抱杆；另一种是先竖立铝合金抱杆，再利用抱杆吊装塔腿主材，然后组装塔腿。顺序不一样，因此采用的方法各有不同。在施工中大多常用第二种施工方法。图-2 提升铝合金抱杆用人字小抱杆、铁塔基础竖立抱杆，待抱杆基本竖直后（一般情况下抱杆略向起立侧倾斜为好），把抱杆的上风绳固定在铁塔基础上，利用抱杆的调整风绳将抱杆竖直。如图-1所示依次吊装四根主材后，封装四面斜铁。塔腿组装结束。提升抱杆根据公司的规定及安全角度出发，我们强行要求使用腰环。抱杆的提升过程中，上、下风绳均处于松驰状态，有效地避免了上风绳的磨损。如图-2所示塔身塔片吊装我们只采用了单片

41、吊装的方式。需注意的是，应对塔片进行加强。并且在各钢绳与铁塔塔材绑扎处垫衬麻袋或木方。如图-3所示塔头部分吊装根据塔型的不同，分解、吊装方式各有不同。一般如图-4： 地线支架及边导线横担图-3 吊装塔片 中导线横担 上曲臂 下曲臂曲臂可分为左、右下曲臂整体起吊。(图-5)上曲臂可分为左、右上曲臂整体起吊。(图-6)导线横担分为前后侧起吊。应对横担进行加强；并且选择四个吊点(图-7)。地线支架左、右整体起吊(图-8)。需注意的是，此时抱杆的底部距中横担下平面7米；抱杆需向起吊侧倾斜不超过1330。4321图-4 直线塔塔头示意图图-6 上曲臂起吊图-5 下曲臂起吊图-7 导线横担起吊图-8 地线支架起吊工程实例在以往工程施工中，我们采用内拉线悬浮式铝合金抱杆组立过田湾河220kV送出工程（最重达76吨）、瓦屋山线路工程跨江高塔（呼高114米）等多种形式的铁塔，事实证明我们的施工方法是适用、成功的。2.3.6 架线工程2.3.6.1 施工范围导地线架设、OPGW光缆架设、跨越架设、附件安装和临时工程等工程的施工。2.3.6.2 架线一般规定 放线前应有完成有效的架线（包括放线、紧线、跨越及附件安装）施工技术文件，并报送监理人审查批准。 放线过程中，对展放的导线或地线应进行外观检查，且符合下列规定： 导线或地线的型号、规格符合设计要求。
