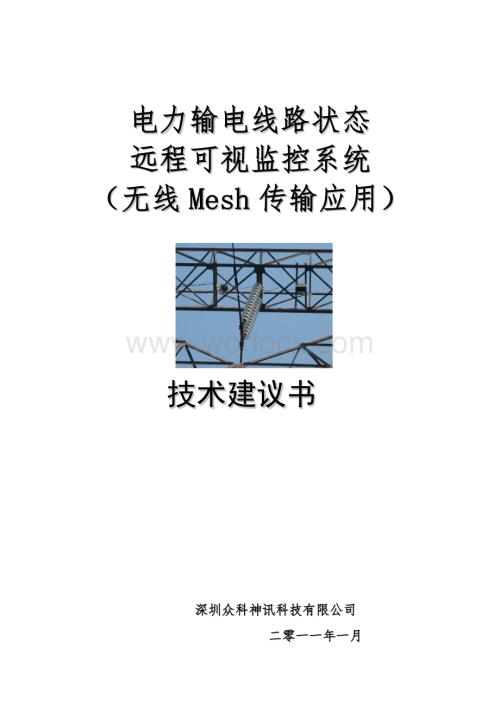

1、 电力输电线路状态远程可视监控系统技术建议书电力输电线路状态远程可视监控系统（无线Mesh传输应用）技术建议书深圳众科神讯科技有限公司二零一一年一月目 录一、 概述3二、解决方案42.1 方案设计42.2 系统组成52.3 系统功能102.4 系统特点112.5 产品技术参数12三、公司介绍14四、众科服务154.1 产品质量154.2 产品价格154.3 交货日期154.4 售后服务154.5 服务流程164.6 服务培训19五、成功案例20一、 概述我国地理环境复杂，电力输电线路具有点多、面广、线长、裸露野外等现状。电力部门对输电线路的管理和维护的工作量大，难度高，所面临主要问题是：电力设

2、施被严重偷盗及外力破坏;输电线路上大跨段导线舞动、恶劣气候环境、输电线路履冰及其他因素的影响.建立一套科学可靠的输电线路状态远程可视监测系统，对电力输电线路进行实时监测，帮助线路维护人员和运行人员全面准确地掌握输电线路的运行状态，确保电力系统安全、稳定、可靠地运行已刻不容缓。深圳众科神讯科技有限公司凭借多年来在信息系统集成领域的丰富经验，综合先进的动态异频组网技术、Mesh无线通信技术、智能功率控制技术、高级动态视频压缩优化技术等多种国际领先的技术手段，推出了新一代“ZK-D100M电力输电线路状态远程可视监控系统”，使管理人员可以远程对输电线路状态进行可视监控，并且可以扩展塔材防盗、导线舞动

3、、微气候、鸟类活动、绝缘子、覆冰等模块,按照需求对输电线路状态进行综合实时监控和预警，大大提高输电可靠性和自动化水平，有着巨大的经济效益和社会效益。二、 解决方案2.1 方案设计输电线路状态远程可视监控与状态评估是实施线路状态检修的前提条件，也是电力系统安全运行监测、控制的重要内容之一。本系统的目标是建立统一的基于无线Mesh电力自组网的输电线路状态远程可视监控系统应用平台，将输电线路各种运行状态监测统一到一个平台上，通过这个平台，线路管理部门可以对影响输电线路运行的主要状态进行实时的可视监测和综合评估，及时掌握输电线路的关键运行状态，为运行部门的决策提供科学依据。针对四川境内地形复杂多样，平

4、均海拔高，夏天酷热，冬天严寒的特殊情况，我们建议以无线Mesh电力自组网构建大范围内或整条输电线路的状态远程可视监控平台，对于零星的分散铁塔，采用无线运营商网络传输为补充接入统一平台，所有的数据通过OPGW光缆或直接传送回变电站，通过电力内网实现数据的跨平台共享。2.2 系统组成ZK-D100M电力输电线路状态远程可视监控系统主要组成部分:1、 通信传输子系统无线Mesh网络，是一种无线多跳网状拓扑网络，具有自组织、自管理、自愈能力，安全性好、覆盖范围大、稳定，带宽稳定，可以实现大范围或整条输电线路铁塔的监控传输，具有带宽大，零资费，组网灵活方便等优点。通信传输子系统采用了先进的Mesh无线通

5、信技术，结合动态异频组网技术、高级动态路由调整技术、无缝软切换技术、双信道智能结合技术、多级视频压缩缓冲技术等，从而确保了视频图像在传输过程中平滑、清晰、流畅。2、 前端采集子系统采用定制的低功耗（白天功耗5W）红外高速球机，红外高速球机为内置自带变焦镜头的高性能数字信号处理（DSP）摄像机，它是集万向变速云台、数字译码器和红外灯于一体的高科技日夜监控产品。可任意迅速定位及连续追踪扫描，实现了真正意义上的全方位、无盲点、全天候监视；可以自动适应环境明暗和上标远近的变化；它采用全数码控制，设计精巧，最大限度地减少了系统部件之间的可靠性又方便安装和维护。使用精密步进电机驱动，运转平稳、反应灵敏、定

6、位准确。同时该球机还带有恒温功能，在外界温度过低的情况下，普通的球机会被冻住而无法正常工作，而该球机在此时会自动开启恒温的功能，将冻住的部分进行溶解，以保证球机的正常工作。采用先进的H.264 High Profile压缩算法，占用带宽低，更适用于无线传输，解决传统视频监控系统中视频滞后、停顿、不清晰、马赛克等现象，同时支持高清和标清两种模式，可远程监控现场的任何细节（可清晰地看到一颗螺丝钉）。3、 前端供电子系统前端供电子系统由太阳能电池板和阀控密封胶体电池组成。太阳能电池板采用德国进口单晶体材料，转换效率高达21.5%，且充电特性曲线平滑，完全无日照的阴雨天气也能发电，输出功率为1.01W

7、。阀控密封胶体电池温度适应范围宽、重量轻、免维护，适应野外应用，在零下40度仍可正常工作。4、 后台管理子系统后台管理子系统基于统一的软件平台，统一的数据库结构、统一的数据模型、统一的通信标准，而且预留有第三方接口，方便与以后其它输电线路将在线监测系统后台的接入。负责管理系统中的各种设备和资源，包括音视频流管理、联动管理、录像管理和用户管理等。用户只要登录管理服务器，就可以配置它所管理的所有资源。5、 远程监控子系统支持C/S和B/S模式，支持WEB浏览，能够嵌入EIP系统。6、可编程扩展模块系统采用模块化设计，多样化计算机通信接口，兼容性好，通过二次开发，可以很方便的扩展覆冰监测功能、微气候

8、监测功能、鸟害监测功能、绝缘子状态监测功能等2.3 系统功能通过建立统一的基于无线WMESH电力自组网应用平台实时监控电力输电线路及杆塔运行状态。从功能上：可扩展到导线舞动、绝缘子在线监测、微气候监测等。根据运行的需要，可以灵活配置实现一项或几项不同的监测功能，从而减少重复投资，方便系统的维护和使用，有利于系统后续的改进和升级。从应用上：不但可以实时监控电力输电线路的在线监控，还可扩展到电力铁塔级联网络数据、语音、视频等综合信息应用。ZK-D100M电力输电线路状态远程可视监控系统基本功能如下：l 监视距离：白天可视距离500米以内，夜间可视距离50米以内的电力输电线路运行状况。l 网络启动：

9、通过基于无线Mesh电力自组网来控制系统设备，监控输电线路状况，回传录像，可设置时间自动关闭。l 定时启动：预先设置某个时间段自动启动ZK-D100M输电线路状态远程可视监控系统，在规定时间段完成工作后自动关闭前端录像。l 摄像机预置位：ZK-D100M可预先设置拍摄位置，便于在查看线路状态时更方便和快捷查看自己提前设置的位置。l 拍照功能：当人为破坏或异常情况发生时，ZK-D100M可启动拍照功能，抓拍图像，通过基于无线Mesh电力自组网实时传到后台管理系统或者移动终端。l 远程喊话预警：当人为破坏发生时，值班人员可同时远程喊话进行威慑，防止破坏的发生。l 联动报警：当人为破坏或异常情况发生

10、时，ZK-D100M前端采集单元自动录像，把所监控到的图像传到后台监控中心并触发报警，自动发送短信通知相关人员。l 权限设置:对用户设置不同的控制访问权限，利用无线Mesh电力自组网、后台管理系统、修改ZK-D100M系统参数，重使系统运行更安全。l 录像存储回放：在运行过程中ZK-D100M会自动录像并保存，便于查看及分析数据。l 电子地图管理：在地图上可以标记出野外监视点的位置信息，并能在地图上直接查看视点现场情况。l 多方式远程监控：支持PDA手机、远程WEB、客户端系统等多种监控访问方式。2.4 系统特点l 先进性：利用先进的视频数字传输技术，无线Mesh宽带通信技术、网络传输技术保证

11、视频图像在传输过程中平滑、清晰、流畅，可根据需求实时监控电力输电线路及杆塔运行状态监控系统，并进行综合分析及预警。l 可靠性：野外各部件均采用工业级防水、防尘、防雨雪设计，在-40和95仍可正常工作。l 安全性：无线Mesh电力自组网，是电力系统专网，安全性好、覆盖范围大、支持中继，并可就近接入（变电站、通信站、光缆接头盒），电力专网与公网采用物理隔离，安全性更高。无线传输采用DES、3DES、WEP、TKIP、WPA等加密技术，保证信息传输的安全可靠，后台管理系统采用分级权限管理，保证了访问安全。l 低功耗性：整机采用了超低功耗元件、电源管理设计合理、科学，太阳能发电系统功能突出，在无日照环

12、境条件下能连续正常工作13至18天。l 智能性：系统能自动拍摄铁塔及电力输电线路状态监控情况，并实时传到后台监控管理中心；可远程开/关系统电源；可短信远程联动报警通知功能；可实现全球远程在线访问及管理。 l 扩展性：系统采用模块化配置，多样化计算机通信接口，兼容性好，有良好的扩展性。如：覆冰监测功能；线温监测功能：微气候监测功能：鸟害监测功能：绝缘子状态监测功能l 经济性：ZK-D100M配置灵活、设备综合成本低、性价比高，覆盖范围广，无须任何线路月租。2.5 产品技术参数红外高速球机处理芯片SONY数字信号处理器（DSP）；拍摄距离白天250-500米;夜间50以内米；最低照度0Lux红外灯

13、开启时 ；水平旋转速度0.1280（164级变速）；预置位数量0-128个；变焦支持28倍变焦保温措施带恒温功能功耗正常工作为5W传输通道通信方式采用无线Mesh专网组网方式无线频道802.11X:北美: 12 (5.155.35GHz,5.7255.825GHz)欧洲: 19 (5.155.35GHz,5.475.825GHz)日本: 4 (5.155.35GHz)中国: 5 (5.7255.85GHz)无线频带802.11X: 5.155.35GHz， 5.475.725GHz， 5.7255.85GHz2.42.484GHz接收灵敏度802.11X:-88dbm6Mbps， -70dbm

14、54Mbps-90dbm6Mbps， -74dbm54Mbps-95dbm1Mbps， -90dbm11Mbps安全性认证： 802.11i (WPA, WPA2)、802.1x (EAP-TLS/TTLS)加密： WEP-64/128、TKIP AES、MAC地址过滤 、802.1Q VLAN、多SSID、VPN透传、隐藏SSID、HTTPS；视频编码器压缩格式H.264 分辨率QCIF：PAL 制176144,NTSC 制176120、 CIF： PAL 制352288,NTSC 制352240（C 型) 、D1：PAL制704576,NTSC制704480（D型）；编码能力30帧/秒帧率

15、设置0 30 帧/秒可调；网络协议支持TCP/IP、HTTP、SMTP、RDP、RTP、DHCP、PPPOE等；认证加密会话建立过程采用CHAP 协议认证，无明码传输，安全可靠 采用DES 算法加密命令,通过扰码保护数据；供电单元供电控制TCP/IP远程电源智能控制系统；太阳能晶体片采用优质德国进口单晶硅片，转换功效21%以上；使用寿命5年；防护等级全密封构，符合I P 6 5 规范；三、 公司介绍深圳众科神讯科技有限公司（以下简称“众科公司”）是一家以无线通信技术为核心，为行业客户提供专业解决方案和产品的高科技企业。致力于为行业客户提供先进的无线通信产品和技术服务，帮助客户实现信息化管理，提

16、升业务效率，构筑共赢平台。 众科公司坚持以市场为龙头，技术为支撑，以管理促效益的理念，并凭借独特的企业文化，吸引并培育了一大批高素质的技术和管理精英。坚持“诚信、务实、团结、创新”的理念，打造无线通信高端技术基础平台和行业应用服务平台。众科公司的核心技术成员有十多年海外知名无线通信技术企业从业经验，是GPRS/CDMA无线数据传输技术在国内推广应用的先导者之一。众科公司的技术精英团队掌握着当前国际上领先的无线通信技术,依靠强大的技术和研发实力，凭借在动态异频组网技术、快速功率控制技术、高级动态路由调整技术、无缝软切换技术、视频优化技术、等方面的优势，立足于为行业客户提供基于 Wi-Fi、WiM

17、ax、MeshMax 、GPRSPlus 、CDMA/GPRS、5.8G、ZIGBEE、RFID等当今领先的无线通信技术行业解决方案。 众科公司的市场定位：无线通信技术行业应用解决方案提供商、无线通信技术系统集成服务商。众科公司拥有体系完整、覆盖全国的销售和服务网络，多种解决方案广泛应用于电力、水利、交通、能源等各行业，应用覆盖领域有：电力、水利、交通、公安、消防、武警、军队、油田、煤矿、教育、港口码头、旅游、传统工业等众多行业。四、 众科服务众科公司本着“客户是上帝，超越客户期望”的精神，以“最优惠的价格、最周到的服务、最科学的解决方案”的原则向您郑重承诺： 4.1 产品质量众科公司产品的制

18、造和检测均有严格质量记录和检测资料，对产品性能的检测，对产品进行全过程，全性能检查，待产品被确认合格后再装箱发货。所有产品均严格按照ISO9001流程标准，由我公司技术人员认真检测，产品合格率达到99.9。 4.2 产品价格为了保证产品的高可靠性和先进性，产品选材均选用国内或国际优质品牌；在同等竞争条件下，众科公司在不以降低产品技术性能、更改产品部件为代价，以最优惠的价格提供给用户； 4.3 交货日期1、产品交货期：按合同或协议规定要求，若有特殊要求，需提前完工的可提前协商，众科公司力争满足；2、产品交货时，我公司向用户提供下列文件； 技术保养维修手册； 安装示意图表；提供易损件、备件清单；

19、4.4 售后服务1、服务宗旨：快速、果断、准确、周到、彻底；2、服务目标：服务质量赢得用户满意，超越客户的想象；3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在四十八小时内可达到现场并开始维修；4、服务原则：产品保修期为十二个月，由于产品质量原因，在保修期内供方将免费维修和更换。保修期外零部件的损坏，提供的配件只收成本费，由客户或其他人为因素造成的设备损坏，众科公司维修成本均按成本价计； 在保修期外众科公司技术人员每年定期回访客户使用情况。 4.5 服务流程科公司成立了专门的客户服务中心，依据ITSM（IT服务管理）服务标准，通过服务台（Service Desk）提

20、供技术支持服务。客户可以随时通过电话、传真、邮件、即时通信工具等手段进行报障，众科公司服务台统一对客户所提问题或故障做出快速响应。 1、 众科公司客户服务中心利用先进的ITSM服务标准，建立了一套完善的客户服务管理流程，提供免费的7*24小时热线电话，由专业资深工程师回答客户日常使用中遇到的问题，为客户提供方便、快捷、高质量的专业化服务。 2、 当服务台接到客户报障时，先整理客户报障信息，记录客户资料，受理服务请求，生成服务工单，然后指任务派工程师为客户服务； 3、 当任务工程师在接到服务台指派服务工单后，在规定时间内作出响应并提出相应的解决方案，(通过客户描述故障特征，电话支持或者是远程协助

21、方式帮助客户解决问题。)当客户故障通过电话支持或者远程协作等方式解决后，任务工程师整理问题与方法并生成解决方案，录入公司知识库中，并把工单处理结果反馈到客户服务台存档。 4、 如果通过电话支持及远程协助方式无法解决的情况，任务工程师在服务工单上给出处理结果，呈递至营销中心，负责此客户的客户经理签字确认后，任务工程师上门进行服务。 5、 任务工程师按照规定时间到达客户公司与客户技术工程师沟通协商，确定合理科学的实施方案，备份客户资料后，进行Troubleshooting，找出故障的事件原因与问题原因。 6、 根据不同客户，众科公司任务工程师可现场对客户进行培训，避免以后类似故障发生。此外众科公司

22、一定程度开放“知识库”功能，让客户通过网络学习更多的知识和处理问题的方法技巧。 7、 任务工程师完成服务任务后，需要客户在“众科公司现场服务单”上给出处理结果，并在“满意度”一览里填写评分或提出意见； 8、 在完全解决问题以后，任务工程师则整理问题与方法并生成解决方案，录入公司知识库中，并把处理结果反馈营销部的客户经理，把工单给到客户服务台存档。4.6 服务培训众科公司提供用户ZK-D100M输电线路状态远程可视监控系统方案设计、应用和维护的专业技术培训；按照项目的进展情况，也可以提供现场培训和技术指导,这一服务是用来保证整个系统具有长远性及高品质。n 现场培训如果情况需要，配合现场情况，众科

23、公司及代理商将安排客户方技术负责人员在系统安装、测试和验收过程中的技术培训。目的是客户对整个系统的技术规范与安装规范取得充分的了解，对操作人员将进行的全面、系统的技能培训，使操作人员熟练掌握整个系统的操作运行；同时，将对维修人员进行更为细致的技术培训，使其彻底掌握整个系统的构成及各类设备主要部件的功能，能熟练准确地判别故障原因、故障部件，并予以更换或维修。n 专业培训按照产品进展情况，我公司及代理商将提供用户方有关人员专门培训，培训内容为：ZK-D100M输电线路状态远程可视监控系统的设计；ZK-D100M输电线路状态远程可视监控系统性能介绍；ZK-D100M输电线路状态远程可视监控系统软件使用；ZK-D100M输电线路状态远程可视监控系统安装及维护。具体培训时间将由双方协商确定。 五、 成功案例 山东枣庄电力“山东枣庄电力无线远程可视监控系统”是专门为山东枣庄电力供电公司110KV和220KV高压线路量身定做的系统，系统由采集单元、无线通信单元、供电单元、后台综合管理单元组成。可采集现场数据，对输电线路状况远程可视化监控、发布预警信息。山西阳泉电力山东济南电力广西南宁超高压局广州电力第 20 页 合20 页
