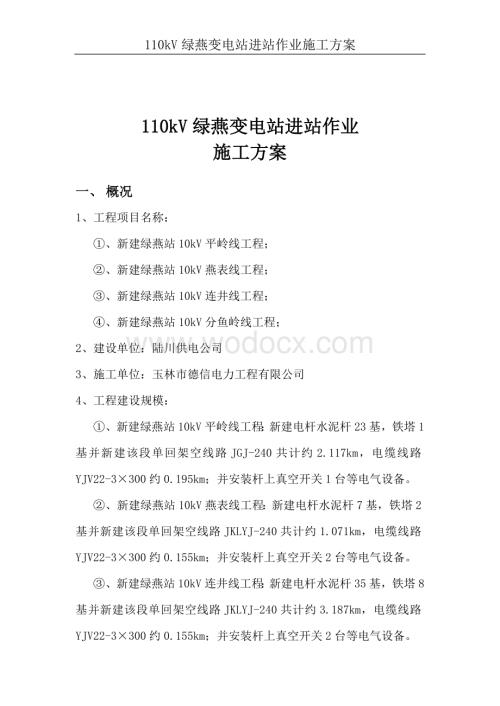

1、110kV绿燕变电站进站作业施工方案110kV绿燕变电站进站作业施工方案一、 概况1、工程项目名称：、新建绿燕站10kV平岭线工程；、新建绿燕站10kV燕表线工程；、新建绿燕站10kV连井线工程；、新建绿燕站10kV分鱼岭线工程；2、建设单位：陆川供电公司3、施工单位：玉林市德信电力工程有限公司4、工程建设规模：、新建绿燕站10kV平岭线工程：新建电杆水泥杆23基，铁塔1基并新建该段单回架空线路JGJ-240共计约2.117km，电缆线路YJV22-3300约0.195km；并安装杆上真空开关1台等电气设备。、新建绿燕站10kV燕表线工程：新建电杆水泥杆7基，铁塔2基并新建该段单回架空线路JK

2、LYJ-240共计约1.071km，电缆线路YJV22-3300约0.155km；并安装杆上真空开关2台等电气设备。、新建绿燕站10kV连井线工程：新建电杆水泥杆35基，铁塔8基并新建该段单回架空线路JKLYJ-240共计约3.187km，电缆线路YJV22-3300约0.155km；并安装杆上真空开关2台等电气设备。、新建绿燕站10kV分鱼岭线工程：新建电杆水泥杆9基，铁塔5基并新建该段单回架空线路JKLYJ-240共计约2.982km，电缆线路YJV22-3300约0.155km；并安装杆上真空开关2台等电气设备。现该工程建设已进入变电站端电缆敷设及安装阶段，根据工程的设计方案要求，以及玉

3、林供电局有关批文同意10kV平岭线接入110kV绿燕变电站10kV 928备用间隔、10kV连井线接入110kV绿燕变电站10kV 929备用间隔、10kV燕表线接入110kV绿燕变电站10kV 930备用间隔、10kV分鱼岭线接入110kV绿燕变电站10kV 931备用间隔，（10kV平岭线、10kV连井线、10kV燕表线、10kV分鱼岭线#01铁塔与928、929、930、931备用间隔通过使用电缆进行连接）。本施工方案的工作内容主要包括：1、将电缆沿电缆沟摆放（共计站内80米4回）别在连接到10kV备用线928、10kV备用线929、10kV备用线930、10kV备用线931线间隔开关线

4、路侧，站外端电缆连接在#01铁塔分段开关处。现我公司对该电缆的摆放、连接工作已准备就绪，为保证安装作业的质量及安全，顺利完成工作任务，根据工作内容及工作现场情况，特编制本施工方案。如施工时实际情况出现变动，则根据实际变化作调整。 二、工作内容工作任务：1、在变电站外01#铁塔处往站内沿电缆沟摆放电缆（4回）。2、第1回电缆一端连接10kV平岭线#01铁塔分段开关，另一端连接10kV备用线928开关负荷侧。3、第2回电缆一端连接10kV连井线#01铁塔分段开关，另一端连接10kV备用线929开关负荷侧。4、第3回电缆一端连接10kV燕表线#01铁塔分段开关，另一端连接10kV备用线930开关负荷

5、侧。5、第4回电缆一端连接10kV分鱼岭线#01铁塔分段开关，另一端连接10kV备用线931开关负荷侧。工作地点：1、110kV绿燕站10kV 高压室 10kV备用线928、929、930、931开关柜 2、110kV绿燕站10kV 高压室10kV备用线928、929、930、931开关柜至10kV平岭线#01铁塔沿线电缆沟 3、10kV平岭线#01铁塔（与10kV燕表线#01铁塔、10kV连井线#01铁塔、10kV分鱼岭线#01铁塔同塔架设）处。工作时间： 2013年11月2328日 每天 08:3017:30 三、组织措施1、人员工作总负责人：林贞堂（手机：13768998003）2、工作

6、职责和内容（1）、工作总负责人: 林贞堂工作内容：负责办理进站工作许可手续；负责检查现场所做的安全措施是否与工作票要求一致；召开班前班后会，向工作班成员交待现场实际情况；监护作业过程中工作人员行为的安全；解决工作中出现的各种问题；工作完成后负责进行全面检查。职责：制定正确完备的工作安全措施；核实已完成安全措施是否符合工作要求；结合实际对工作人员进行工作前技术及安全措施交底；正确安全地组织工作；督促、监护工作人员遵守电力安全工作规程（发电厂和变电站电气部分）；按照工作方案进行有效的组织工作；检查工作班人员量否合适和精神状态是否良好。（2）安全负责人：徐泽晔工作内容：负责对该小组作业过程的安全、工

7、作质量进行监督，同时对整个过程进行现场指导并负责。工作职责：正确安全地组织工作；结合实际进行安全思想教育；督促、监护工作人员遵守电力安全工作规程（发电厂和变电站电气部分）；负责检查工作票所列的安全措施和现场所做的安全措施是否正确完备；工作前对工作人员交待安全事项；办理工作许可手续。组织并合理分配工作，向工作班成员交待现场安全措施、带电部位和其他注意事项。对工作班成员的安全认真监护，及时纠正违反安全的动作。对整个工作过程的安全、工作质量负责，工作结束后工作人员负责人应严格检查工作质量，使用工器具的收集整理，工作现场的清扫、整理情况，并且在工作期间，要佩戴工作负责人袖章。3、工作班组成员：张 荣、

8、张盛南、周旺怀、莫 成、杨 林、周广生、冯长春、陈芝敏、周善安、许世明共10人职责：认真执行电力安全工作规程（发电厂和变电站电气部分）和现场安全措施，互相关心施工安全，认真学习执行规程、规定及有关“反措”要求，工作中严肃认真，确保人身和设备安全。四、技术措施 110kV绿燕变电站：1、10kV备用线928由冷备用状态转检修状态。2、10kV备用线929由冷备用状态转检修状态。3、10kV备用线930由冷备用状态转检修状态。4、10kV备用线931由冷备用状态转检修状态。5、分别在10kV备用线928手车开关操作把手、10kV备用线929手车开关操作把手、10kV备用线930手车开关操作把手、1

9、0kV备用线931手车开关操作把手、悬挂“禁止合闸，线路有人工作”标示牌。 6、分别在10kV备用线928、929、930、931开关柜悬挂“在此工作”标示牌并分别在928、931开关柜相邻的运行屏柜挂红布帘。7、分别在沿围墙至10kV高压室电缆沟通道、沿10kV高压室电缆沟通道靠带电设备侧黄线装设安全围栏，并面向工作点悬挂“止步，高压危险”标示牌。五、安全措施：1、工作许可人对工作负责人进行技术交底和安全交底，并许可工作后，工作班人员才能进入工作现场。2、进入施工现场工作人员一律佩戴安全帽，工作负责人佩戴“工作负责人”袖章。3、开好班前会，工作负责人施工前要在班前会上对工作班人员交待清楚临近

10、带电设备、现场所做的安全措施、及施工过程中应注意的事项。4、所有工作全部完成后，方可拆除接地线，接地线一经拆除，该线路即视为带电，严禁任何人再作业。5、工作过程中工作负责人应对作业安全作全面监督，工作班成员也应认真互相监督。6、每天收工前，工作负责人检查作业人员撤离情况，检查电缆孔洞是否封堵良好。7、工作结束，检查工作现场确无有遗留物件后，办理工作终结手续。8、在地面进行动火作业，周围有可燃物，应采取防火措施。动火点附近如有阴井、地沟、水封等应进行检查，并根据现场的具体情况采取相应的安全防火措施，确保安全。9、动火作业应有专人监火。动火作业前应清除动火现场及周围的易燃物品，或采取其他有效的安全

11、防火措施，配备足够适用的消防器材。10、动火作业前，应检查电、气焊工具，保证安全可靠。六、作业流程1、将电缆盘摆放在站外01#铁塔处；2、将电缆沿通道放出直至10kV928、929、930、931备用开关柜；3、打开电缆沟盖板；4、将电缆摆放在电缆沟内，最后固定在电缆支架上（支架中间格）；5、密封上电缆穿墙间隙。6、做好电缆两个终端附件、并对电缆做试验至合格。7、连接电缆。8、盖上电缆沟盖板。9、工作终结、验收。七、危险点及控制措施作业内容危险点控制措施工作开始前交通意外及设备摔落。1、驾驶员应注意安全驾驶。根据路况控制车速；2、注意搬运人员是否合适并足够。工作人员对工作内容及现场情况不熟悉1

12、、工作负责人要开好班前会，宣读工作票、交待安全、技术措施及注意事项。作业过程防止突然来电1、在各有可能送电到工作地段的线路端，装设三相短路接地线一组；、工作过程中，防止误碰松脱接地线导体端，如出现松脱，应立即恢复后，方可继续进行工作。防止误入其它间隔1、工作前要求在工作点与其它运行设备之间装设安全围栏，禁止超越围栏。2、开工前工作负责人必须对工作班人员交待安全、技术措施及注意事项。3、与带电设备保持足够安全距离，（110kV 1.5米 10kV 0.7米）擅自变更现场安全措施1、 监护人员认真督促作业人员行为，防止出现擅自变更现场安全措施；2、 特殊情况下需要变更有关安全措施时，必须取得工作许

13、可人的同意，完成后及时恢复安全措施。工作结束后安全措施拆除后人员返回作业接地线一经拆除，该线路即视为带电，严禁任何人再进行作业工作结束后，工作负责人要监督工作班全体人员撤离工作现场，工作班人员间要相互监督，禁止返回。八、施工中主要使用的器具序号名称单位数量1气体罐只12喷灯只3传递绳条64电缆滑车只10灭火器个九、环境及相关设施的保护1、施工过程中，使用的工器具及材料不乱抛掷，使用的工器具和拆除的设备放在指定的地方。2、注意作业过程中勿损坏其它附属设施，破坏周围环境。3、不能随便进出作业点以外的其它场所。4、在施工中产生杂物，在当天施工结束时须收拾、清扫干净，统一处理；敷设电缆，需临时拆开防火、防鼠措施的，工作后要及时封堵恢复。5、不能随便进出变电站的其它场所，影响他人工作。6、注意作业过程中勿损坏其它附属设施，破坏周围环境；如有损坏照价赔偿。十、 附：证明文件、110kV绿燕变电站平面图、现场相片
