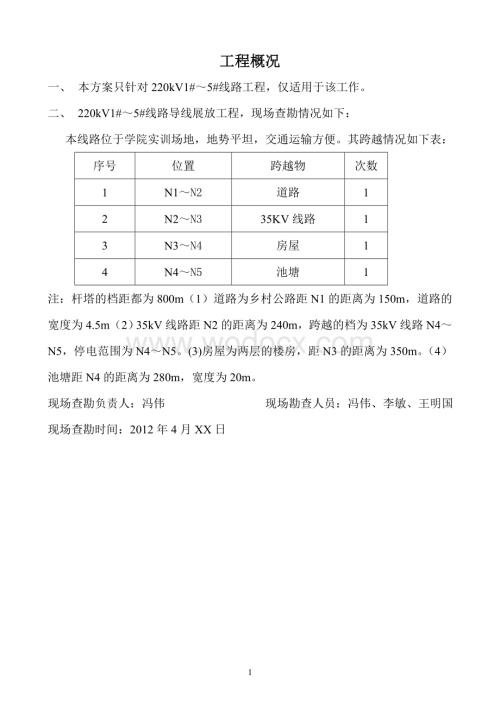

1、工程概况一、 本方案只针对220kV1#5#线路工程，仅适用于该工作。二、 220kV1#5#线路导线展放工程，现场查勘情况如下： 本线路位于学院实训场地，地势平坦，交通运输方便。其跨越情况如下表：序号位置跨越物次数1N1N2道路12N2N335KV线路13N3N4房屋14N4N5池塘1注：杆塔的档距都为800m（1）道路为乡村公路距N1的距离为150m，道路的宽度为4.5m（2）35kV线路距N2的距离为240m，跨越的档为35kV线路N4N5，停电范围为N4N5。(3)房屋为两层的楼房，距N3的距离为350m。（4）池塘距N4的距离为280m，宽度为20m。现场查勘负责人：冯伟 现场勘查人

2、员：冯伟、李敏、王明国现场查勘时间：2012年4月XX日目录（一）、220KV导线架设标准化作业指导书 .4（二）、标准化作业流程及适用范围 .4（三）、作业条件及安全工作要求 .5（四）、工前准备（工作及材料） .7（五）、危险点分析 .10（六）、施工人员安排及要求 .11（七）、作业程序 .12（八）、验收总结 .15附录： .17 (一）、停电申请表（二）、施工图（三）、跨越标准（跨越物及方法）（四）、施工进度表220kV1#5#导线展放施工方案一、现场标准化作业指导书 编号：Q/201204002 导线架设标准化作业指导书编 写 ： 王明国 2012 年 04 月 日审 核 ： 李敏

3、 2012 年 04 月 日批 准 ： 2012 年 04 月 日作业负责人： 冯伟 作业日期 2012年 04 月日 时分 至 2012 年 04 月日 时 分 四川电院输电102第四小组线路班1.1标准化作业流程现场标准化作业流程如图1所示。 提出并学习作业任务书组织相关人员勘查作业现场，绘制现场定置图及围栏图，研究安全组织措施、技术措施、危险点分析及预控措施。根据作业指导书，编制标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据作业指导书准备工具、材料宣读工作票，并结合现场进行安全措施交底履行许可手续布置现场辅助安全措施开始作业并履行工作监护制度作业结束，对作业现场

4、检查验收后，拆除接地线及对施工工具和现场的清理履行工作终结手续召开班后会及时总结当天工作、进行及时资料归档，并对本次作业进行评价对指导书的符合性、可操作性进行评估，提出改进意见作业阶段总结阶段准备阶段1.2范围本作业指导书针对220kV1#5#导线展放施工，仅适用于该项工作。1.3引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。1.GB502332005 110kV500kV架空送电线路施工及验收规范2.DL/T 51682002 110kV500kV架空电力线路工程施工质量及评定规程3.国家电网公司电力安全工作规程（电力线路部分）4.SD 29288架空配电线路及设

5、备运行规程5.电力建设安全工作规程（架空电力线路部分）6.国电发2000643号电业生产事故调查规程7.国电发2002659号输电网安全性评价（试行）8.国电发2002777号电力安全工器具预防性试验规程(试行)9.国电发2003481号架空输电线路管理规范10.国电发2000589号防止电力生产重大事故的二十五项重点要求1.4工作人员职责1.严格执行国家，部颁电力生产法规。 2.严格按配电线路标准化作业要求进行作业，保证作业质量。3.在上级指导下，进行标准化作业现场查勘工作。4.负责自检、互检及竣工验收工作。5.做到作业现场文明施工，文明用语6.负责制定作业现场用工注意事项、工器具的操作注意

6、事项，对所用工器具定期送检并登记。7.负责正确、完整作好标准化作业记录。1.5作业人员职责1.严格执行电业安全工作规程（电力线路部分）等国家及行业标准和规章制度。2.认真执行本标准化作业指导书，并在作业中做到“四不伤害”。3.在工作负责人的安排下，参与作业现场查勘；参与作业安全技术交底。4.应严格按作业要求开展工作，作业人员对所作业项目的质量负责。5.作业人员应熟悉配电线路设施，清楚现场安全措施，明白危险点及预控措施。6.遵守本单位规章制度、遵守劳动纪律、服从指挥。7.相互监督标准化作业指导书的执行情况和现场安全措施的实施情况。1.6天气及作业现场要求1.作业现场天气要求标准化工作宜在良好天气

7、下进行。五级以上大风以及、雪、大雾、等恶劣天气时，不得进行作业。在作业中，遇雷、雨、大风或其它任何情况威胁到工作人员的安全时，工作负责人或监护人可根据情况，临时停止工作。2.作业现场要求工作人员进入作业现场，应戴安全帽。工作人员工作时应穿着适合输配电线路作业的工作服，工作人员应系好安全带等；作业现场的工器具应实行定置摆放。工器具及材料的传递应采用绝缘绳索，不得乱扔。必须使用合格的安全工器具。工作现场应做好监护工作，禁止非作业人员进入现场。作业现场安全措施必须专人全部落实。作业现场必须先经过查勘，作业人员精神良好，熟悉“三措”。1.7安全要求1. 现场作业人员应正确穿戴合格的工作服、工作鞋、安全

8、帽和劳保手套 2. 按工作任务要求选择工器具及材料。3.作业人员应具备符合本项作业要求的身体素质和技能水平，精神状态良好。4.必要时应在工作区范围设立标示牌和护栏。5.施工段内各杆塔基础混凝土强度达到设计要求，施工段内各杆塔的螺栓紧固完好。6.登杆前应对安全带、登杆工具进行检查和冲击试验，并对杆根、杆身、拉线进行检查，符合相应的规定要求。7.登杆塔前应认真核对停电线路名称、杆号，看是否与工作票及派工单上相符。8.登杆时，首先选择登杆方向，要求沿同一个方向上、下。9.在上下杆过程中，应正确使用登杆工具。在杆上作业，应正确使用安全带。10.登塔时作业人员的手应抓住主材，塔上作业及转位时不得失去安全

9、带的保护。11.上杆塔后，登杆工具必须妥善放置，不得随意放置于横担上。12.杆塔上作业所需的工器具及材料，必须使用绳索传递，不得抛掷；在使用吊绳上下传递物件时，吊绳的两端应分别在操作者的两侧，以免吊绳在使用过程中发生缠绕。13应搭设临时拉线的杆塔如挂线端、紧线操作端、转角杆塔等临时拉线符合施工要求；现场布置的绞磨、倒板滑车、地锚埋设等符合施工要求；驰度观测档选择符合施工要求；导线应完好无损，否则应处理。14.作业人员应具备必要的安全生产知识，熟悉国家电网公司电力安全工作规程相关内容。1.8准备阶段1.工作安排如表1所示。表1 导线架设施工准备工作安排序号内容标准责任人备注1明确工作任务根据任务

10、书要求进行检查冯伟2提前做出施工计划按计划任务书以及工程图纸3工作前进行现场勘查调查施工现场周围地形，地貌情况以及交通运输等情况;调查线路前后档内有无交叉跨越其它电力线路、公路、铁路等; 调查施工现场左右有无临近带电体;4开工前准备好需要的工器具以及材料，检查工器具是否满足工作需要工器具做必要检查，必须试验合格以及被跨越线路的停电申请工作。 5编制施工方案根据现场勘察结果编制标准化作业指导书;（2）根据现场勘察制定各种跨越措施，停电办理停电手续4填写工作票及危险点分析与控制单安全措施符合现场实际，工作票填写正确，工作票交签发人进行签发5召开班前会组织学习本次作业的作业指导书；做好危险点分析；交

11、待安全注意事项；交待人员分工2.作业人员要求本任务作业人员要求表2所示。表2 本任务作业人员要求序号内 容标 准责任人备 注1工作人员的精神状态良业好所有工作人员的精神状态良好冯伟2工作人员具备必要的作业技能作业人员都具备必要的作业技能3工作人员安全防护意识所有工作人员的安全防护意识良好4工作人员持有送电线路工工作资格证作业人员应持有送电线路工工作资格证5着装要求穿纯棉阻燃的工作服和软底胶鞋，戴安全帽和手套3.工器具准备本任务所用工器具及材料见表3所示。编号名称规格单位数量1一牵四牵引、张力机套12一牵一牵引、张力机套23导线线轴车台54钢丝绳卷车台35液压机200t台56 柴油发电机10kW

12、台37对讲机15km台68对讲机6km台69导引绳7.9km4010导引绳19.05km2411四线飞车台612导线放线滑车个180 13地线放线滑车个10014拖拉机绞磨台815推土机台116汽车吊8t台217汽车吊16t台118平板车15t台119牵引、张力机拖车台320指挥车台121经纬仪DJ2台122跨越网套123钢丝绳15.5150m根124紧线滑车3t个225锚线钢绞线GJ-50100m26双钩紧线器3t把827线轴架付128吊绳根1029导线线轴车台530液压机台531蛇皮套LGJ-185个1032钢丝套15.5根1033卡线器LGJ-185个434安全带根1235安全帽顶343

13、6劳保手套双3437铁棒桩根638吊绳15.5mm20m根239金具绝缘子付640螺栓式耐张线夹LGJ-185个2441防震锤LGJ-185个3042铝包带 卷2043接地线组644个人工器具套1045活络扳手把646平口钳把647记号笔支648安全网付549安全标识牌块450钢卷尺把651钢丝绳卷车台3主要材料：LGJ-185/25导线、连接金具、耐张线夹、绝缘子串、防震锤、铝包带。其中耐张线夹现场制作。4.危险点分析本任务危险点分析和预控措施如表4所示。表4架空输配电线路架设施工危险点分析及预控措施危险点控制措施1导线滑脱伤人（1） 统一指挥，明确分工，并讲明施工方法，明确各岗位职责。（2

14、） 要使用合格的起重工器具，严禁超载使用；钢丝绳套严禁以小代大使用。（3） 各跨越点必须设专人看守，防止挂、卡导线。（4） 卡线器必须牢固地卡在导线上。绞磨牵引钢绳受力时，应设专人随时检查各受力点的变化情况。（5） 导地线过牵引时，要特别注意各部件的受力变化。（6） 绞磨牵引钢绳受力时，内侧严禁站人。（7） 加强作业过程的监护。2高处坠落（1）高处作业应使用安全带，戴安全帽；安全带必须系在横担的主材上，杆上转移作业位置时，不得失去安全带的保护。3高处坠物伤人（1） 高处作业人员与地面工作人员传递工器具、材料时，必须用小绳传递，严禁空中抛甩工器具、材料。（2） 高处作业人员对塔上暂时不用的工器具

15、，应通过小绳吊到塔下，禁止随意放在塔上。（3） 现场作业人员必须戴好安全帽，高处作业下方严禁站人，严禁非作业人员进入作业现场。4触电伤人（1） 高处作业人员接触导线时，应先接地，防止感应电伤人。（2） 跨越电力线路必须挂好接地线，防止突然送电。5交通安全（1）严格遵守交通法规（防止交通事故的发生）6工器具的安全（1）必须要经过检验合格后的工器具才能使用（外观检查、性能检查）7落水（1）在水塘边缘搭设围栏，悬挂警示牌。8施工前没有对施工人员进行安全技术交底(1)施工前对施工人员进行安全技术交底,没进行安全技术交底,施工人员有权拒绝施工。5.作业分工本任务作业过程分工如表5所示。表5、220KV1

16、#5#导线架设施工人员分配表序号内 容工作负责人工作人员1施工准备冯伟李志吉、王明国、李敏、吴丽萍、冯伟2现场布置（包括牵引场、张力场的布置）冯伟、张少令、刘杰辉、代凯旺、李敏、黄有志3展放导引绳李志吉、黄新、刘杰辉4张力展放牵引绳 李志吉、黄新、杨龙5耐张线夹的制作冯伟、杨龙6张力放线代凯旺、黄有志、余庆建、5名技术人员和17名辅工7张力紧线代凯旺、黄有志、余庆建、5名技术人员和17名辅工8附件安装代凯旺、黄有志、余庆建、5名技术人员和17名辅工9拆除临时拉线及工具李敏、李志吉、刘杰辉、黄新. 杨龙10清理现场王明国、李敏、吴丽萍、冯伟、刘杰辉工作任务人员安排备注确认签字工作负责人冯伟协调人

17、员安排施工工作任务指挥人员李敏协助工作负责人指挥施工现场工作安全员王明国监护施工现场人员安全施工对每项工作任务进行危险点告知牵引机李志吉开启牵引机、进行牵引工作监护人员黄新、刘杰辉、吴丽萍、代凯旺、余庆健分别对杆上作业技术人员安全进行监护配料员李志吉工器具及材料安排张力机杨龙、开启张力机、听从指挥人员的指挥。牵引绳张少令保证牵引绳的能正常工作放线滑车黄有志操作滑车配合整体工作的顺利进行导线盘王明国对导线盘的安全进行监护辅工 不记入组员（17人）普通工作人员技术人员不计入组员（5人）杆上作业人员1.8作业程序1.开工本任务开关程序如表6所示。表6220kV1#5#导线架设施工开工作业内容序号内

18、容工作负责人工作人员1履行工作许可手续冯伟李敏2工作负责人按工作票内容向工作人员交待工作任务，现场安全措施和危险点冯伟3工作人员在清楚工作任务、现场安全措施、危险点等内容后签字确认，得到工作负责人允许，方可开始工作冯伟、李敏、王明国、吴丽萍、黄有志、张少令、刘杰辉、代凯旺、李志吉、黄新、杨龙、余庆建4按照工作票所列内容，布置安全措施冯伟、李敏、王明国、吴丽萍、黄有志2.作业内容及标准本任务操作步骤如表7所示。序号作业内容作业标准安全注意事项责任人1张力架设施工准备1 施工前期准备（1） 现场调查，整理出“施工调查报告”了解施工线路的特点。（2） 室内设计资料的准备。根据现场调查的情况，编制施工

19、方案（或施工手册），经行施工组织设计。（3） 技术培训的交底。在工程施工中，第一次使用新的施工工艺以及每一个工序的第一次施工前，应做好技术培训及交底，尤其对不熟悉施工工艺的新工人。（4） 施工工具、工程材料的准备。（5） 必要的工程实验及施工试典。（6） 施工现场的准备包括砍伐树木、迁移房屋、赔偿青苗、搭设越线架、其他被跨越物的处理、修路平场、工程材料及施工器具的运输保养、施工现场的布置（放线滑车的悬挂、地锚的埋设、牵引场张力的布置）、停电封航手续的办理等。（1） 严格按照相关规定规范执行（2） 在砍伐树木是注意倒树伤人以及高处坠物伤人2 施工段的划分（1） 导线通过放线滑车的允许次数。（2）

20、 考虑不同的地形条件下，紧线时弛度调整的难易程度。（3） 考虑牵引设备的负荷能力。（4） 从施工效率角度来看，施工段越长，则单位劳动效率增加，施工综合效率较高。（5） 施工段的长短受交叉跨越、停电作业等外界因素制约、也受到部分杆塔不能临锚及规程相关要求的约束。（6） 设置牵、张场的可能性在很大成度上决定施工段的长度。（7） 施工段不宜过长。（1） 严格按照施工段的划分进行施工（2） 在施工过程中注意是否为施工段 3 牵、张场选择的基本要素（1） 地势平坦且在挡距中间位置，交通运输条件好。（2） 不应设在不允许导线及底线接头的线档。（3） 通常在耐张杆塔前后不宜设置牵、张场。（4） 直线转角杆塔

21、前后也不宜设置牵、张场。（5） 不宜在重要交叉跨越出失职牵、张场。（6） 牵、张场宜设置在导线上扬塔位前后，以利于施工。（7） 低洼、容易积水处不宜设置牵、张场。（8） 张力场因其设备、线盘数量较多，占地面积较大，月需75m*25m；牵引场较小约需35m*25m；（9） 受施工地形限制时，牵引场可设置在线路中心线以外，甚至可与张力场设在一起，利用转向滑车来完成牵引力的转向。牵引场合张力场应按照相关规定进行布置，如有问题应立即停止施工，并汇报工作负责人4 张力放线施工段的布置牵张场布置的一般原则。（1） 主张力机，小张力机应布置在中相导线的垂直下方，距离施工段的第一基杆塔100150米左右，保证

22、张、牵机出线悬点水平夹角不大于7度，导线或牵引绳与地面夹角不大于15度。（2） 小牵引机，小张力机应设在主牵力机、主张力机的同一侧。（3） 牵引绳卷筒支架应设在主牵引机的侧倾方。（4） 小张力机钢丝绳盘尾车设置在牵引绳卷筒支架一侧的前方。（5） 导线盘轴架尾车前后呈扇形排列。（6） 为防止感应电及跨越电力线路时发生意外，所有放线设备均应可靠接地。（7） 张力机锚固负荷不少于10T，导线尾车锚固负荷不少于11T，牵引机锚固负荷不少于1.5T，钢丝绳尾车锚固负荷不小于1T.（8） 导线应按放线时上盘的顺序，安放在吊车和导线盘支架的两侧。（1） 张力机，牵引机出口与第一基杆塔边相悬挂点连线外侧1.5

23、米左右，锚线地锚距张力机，牵引机出口必须在25米以外，防止导线采用集中爆炸压接时震坏设备。（1） 牵张引机不应过负荷工作，并应安排专人进行监督（2） 操作人员应听从现场指挥人员的统一指挥2张力放线1 张力展放地线施工人力展放导引绳，用小牵张机以导引绳引展放地导线。（1） 在张力场设放线指挥一人，必须保证沿线各监护点和牵引、张力场通讯指挥畅通无阻。（2） 张力调整及四线调平应按要求稳、准、及时地调整，保证走板顺利通过放线滑车。（3） 加强对交叉跨越出及耐张转角杆塔、上扬塔位的监护，在耐张杆塔处设置滑车预偏装置或压线滑车。（4） 导线展放完毕后临锚时，为了减少子导线间的鞭击，四根子导线应做不等高的

24、排列。打雷时应立即停止放线工作。2 张力放导线施工工艺(1)张力放线准备。1）清理施工段内的线路走廊。2）处理被跨越物。3）挂放线滑车。4）牵引、张力场的布置。5）材料进场。（1） 展放导引绳1）导引绳用以展放牵引绳的钢绳2）导引绳沿施工段分段展放，逐一穿过滑车相邻段的导引绳通过旋转连接器连接在一起，最后与牵引绳相连，组成牵引场与张力场之间的第一条绳索体系。3）导线牵引展放后，如不能及时进入下一个工序，应将导引绳临锚，保持对道路及交叉跨越物的安全距离。（2） 张力展放牵引绳。（3） 张力展放导线。导线由主张力机和主牵引机展放，方向是由张力场向牵引场。（4） 锚线。将展放完毕的导线锚固导线在张力

25、机和牵引机前的锚线架上，保持导线及地线的架空状态，称为零时锚线；导线及地线临时锚，导线及地线对地面及交叉跨越物的距离应满足要求，临锚张力略高于放线张力，但应小于0、18&。临锚后处理余线并等待紧线。3张力紧线1 自由紧线（1） 将相邻已紧线施工段的导线及地线头1与紧线施工段的导线及地线头2做直线接续。（2） 将松锚设备与将要升空的导线及地线相连，并安装压线滑车；松锚设备及压线滑车的控制绳用人力拉住或缠绕在桩锚上后由人力拉住。（3） 松开紧线施工段在张力放线结束后的临时锚线装置，以及相邻已紧线段的本锚。放松导线及地线升空，进行过轮临锚。2 紧线施工（1） 在已紧线段的操作端对导线做过轮临锚（也可

26、在导线升空后作）。(2)紧线。A紧线顺序：先紧地线，后紧导线。B操作程序：a起始放线段紧线，应先在挂线端（即尾端）进行挂线作业；压接及安装过程中，注意导线耐张线夹引流板的朝向（按照液压作业指导书要求操作）。b第二施工段以后的各施工段紧线过程中，先应在上一施工段的操作端，对临导线及地线做全张力过轮临锚。c上一施工段的操作端的导线、地线直线接续管压接，并将各导地线的锚线端升空每相线完成上述操作后，即通知操作端（紧线端）进行紧线作业.d紧线档与观测档及各监护点作业人员联系，得到回应后，进行紧线操作。e进行弛度调整后，将导、地线临锚在紧线地锚上；除紧线端的操作塔外，其余各塔同时划印，确定线夹安装位置。

27、倒换卡线器时，临锚卡线器卡牢后，缓松绞磨，临锚钢绳受力并且卡线器未产生滑移，才能松出磨绳，倒换卡线器。（2） 将已紧线段和紧线段的 的导线头用直线压接管相连接，然后进行直线压接升空。（1） 紧线过程应按照相关作业程序进行操作（2） 作业人员听从指挥人员的统一指挥（3） 监护人员应随时提醒作业人员危险点3 耐张杆塔挂线（1） 高空临锚。（2） 导线割线开断及压接耐张线夹。（3） 平衡挂线弧垂观测用经纬仪利用档外法进行弧垂的观测，校核新建线路与被跨越线路是否满足安全要求。（3） 收余线，观测弧度，调整弛度，画印。将导线临锚在牵引张力场的锚线架上。正确使用经纬仪，以免损坏仪器。4拆除所挂工器具先拆除

28、杆塔上滑车、钢丝绳，然后拆除绞磨和跨越网等工器具。（1）注意工器具意外伤人（2）严格按照作业规程进行5螺栓复紧及缺陷处理（1）各种螺栓应紧固，达到规范要求（2）防震锤、耐张线夹的螺栓应全部复紧一遍。（3）完成后及时清理现场，通知停电线路恢复送电。（1）注意工器具伤人（2）严格按照相关规范执行。6质量验收按照110kv500kv架空电力线路工程施工质量及评定规程DL/T 5168-2002 表5.31、5.32、5.33、6.05、6.06进行检查（1）严格按照相关规范执行。3.竣工如表8所示。表8 220KV1#5#导线架设施工竣工表序号作业内容负责人员签字1工作终结，进行工作总结冯伟1.9验

29、收总结本项目验收总结表如表9所示。表9 220kV1#5#导线架设施工验收总结表序号施工 总 结1验收评价2存在问题及处理意见工作开始时间：2012年4月XX日XX时XX分工作结束时间：2012年4月XX日XX时XX分 关于220kV1#5#导线架设施工总结如下： 总结人签字： 小组人员签字： 总结时间： 2.0作业标准执行情况评估本实训项目作业指导书执行评估如表10所示。表10、220KV1#5#导线架设施工指导书执行情况评估表评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见35kV线路电力系统设备停电检修申请书 四川电院 厂、线） 申请单位： 输电102第四 组

30、 编号：_04_检修设备名称 检修性质 检修单位 申请人 （电话）设备运行单位批准人停送电联系人 （电话）申请日期 停送电联系地点 接受人检修内容 设备停电范围 检修时间申请时间批准时间实际时间停电开始时间月 日 时 分月 日 时 分月 日 时 分工作开始时间月 日 时 分月 日 时 分月 日 时 分工作完毕时间月 日 时 分月 日 时 分月 日 时 分恢复送电时间月 日 时 分月 日 时 分月 日 时 分审批意见方式意见生技意见调度意见领导意见通知局、厂、站、用户：注意事项：遇雨顺延，夜间复电工作变更情况： 三、 施工图 起立抱杆 二、 跨越标准1、跨越物与带电物的最小距离跨越架部位被跨越电
