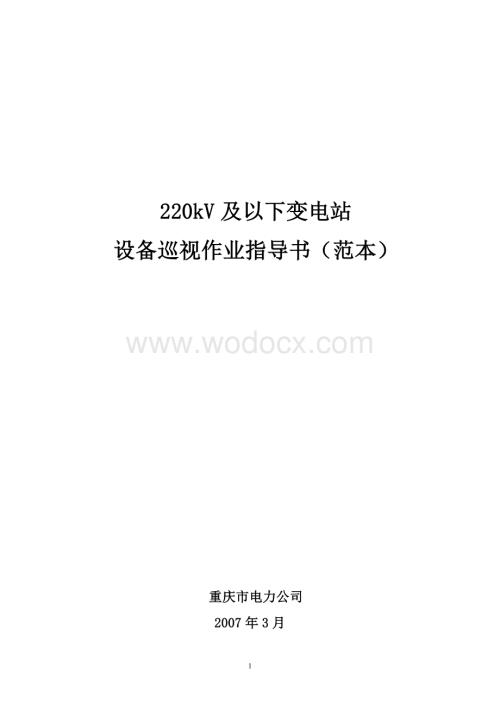

1、220kV及以下变电站设备巡视作业指导书（范本）重庆市电力公司2007年3月目 录1. 适用范围2. 引用标准3. 巡视要求4. 巡视前准备5. 巡视卡的使用说明6. 巡视路线7. 巡视准备情况检查8. 指导书执行情况评估附录1：设备全面巡视标准附录2：设备班中巡视标准附录3：设备交接班巡视标准附录4、设备夜间巡视标准附录5、设备巡视卡220kV及以下变电站设备巡视作业指导书（范本）1、 适用范围本指导书规定了变电站运行人员对220kV及以下变电站一、二次设备巡视作业程序和要求。本指导书适用于220kV及以下变电站运行设备的巡视检查工作。2 、引用标准电力安全工作规程（变电站和发电厂电气部分）

2、 国家电网公司变电站管理规范 国家电网公司DL/T 5721995 电力变压器运行规程 行业标准高压断路器运行规程 能源部微机继电保护装置运行管理规程DL/T 7242000 电力系统用蓄电池直流电源装置运行与维护技术规程变电站运行管理规范 重庆市电力公司变电运行规程 重庆市电力公司3、 巡视要求31值班人员在值班期间应按规定对一、二次设备进行巡视检查，对设备的异常和缺陷要作到及时发现、认真分析、正确处理、作好记录并及时汇报。32值班人员正常巡视应按“变电站设备巡视卡”要求和规定的巡视路线进行。33设备巡视时，运行人员必须遵守电力安全工作规程（变电站和发电厂电气部分）的有关规定。34巡视周期按

3、重庆市电力公司变电站运行管理规范执行。684、巡视前准备4.1人员要求序号内 容备 注1作业人员经年度电力安全工作规程考试合格2具备必要的电气知识，熟悉变电设备，持有本专业职业资格证书3作业人员必须达到本站副班及以上技术等级4人员精神状态正常，无妨碍工作的病症，着装符合要求4.2危险点分析项 目危 险 点控 制 措 施误碰、误动、误登运行设备意外伤人巡视检查时应与带电设备保持足够的安全距离，10kV及以下：0.7m；35kV：1m；110 kV：1.5m；220kV：3m。并不得移开或越过遮栏。在保护室使用移动通讯工具保护及自动装置误动在继电保护室禁止使用移动通讯工具，防止造成保护及自动装置误

4、动。巡视蓄电池室酸雾影响人体呼吸系统进入蓄电池室前开启风机。巡视SF6室泄漏的SF6气体浓度大使人窒息1 进入SF6室前15分钟启动引风机； 2 进入SF6室前使用便携式捡漏仪进行SF6气体浓度检测。SF6气体分解后的巡视SF6气体分解后使人中毒1进入气体积聚处戴防毒面具，穿防护服。2、人员站在上风处。SF6开关压力异常升高开关爆炸伤人1、 SF6开关压力异常升高报警时，人员迅速离开，防止开关爆炸伤人。2、 人员朝上风处跑，防止SF6气体中毒。雷、雨天跨步电压伤人1原则上不得进行室外巡视 2必须巡视时应穿绝缘靴；3远离避雷针； 4不得靠近避雷器。雾天意外伤人1应穿绝缘靴巡视；2注意与运行设备保

5、持安全距离。雪天人员滑跌1门窗封闭应良好； 2开启室内升温设备；3穿的鞋应尽可能采取防滑措施 ； 4注意行走安全。夜间意外伤人1携带照明器具； 2两人同时进行；3注意盖板窜动，注意沟、坎； 4注意误碰伤。大风天气人身、设备安全威胁1及时发现和清理异物；2防止人被砸伤。系统接地设备和人身安全1 检查设备时应戴好安全帽；2 巡视时应穿绝缘靴、戴绝缘手套；3 发现接地点应与接地点保持安全距离（室内不得接近故障点4m以内，室外不得靠近故障点8m以内）； 4 PT运行时间不得超过2小时。充油设备异响设备爆炸未采取可靠措施前不得靠近异常设备。户内电容器电容器爆炸伤人1 必须停电巡视； 2 巡视时不能越过遮

6、拦。4.3巡视工器具巡视应携带的用品巡视应携带的用品名称安全帽设备巡视卡钢笔（签字笔）设备所在房间钥匙绝缘靴（接触电阻不合格或遇雨时）绝缘手套（遇雨时）雨衣（遇雨时）电筒（夜间）5、巡视卡的使用说明51巡视标准卡的填写必须使用钢笔或签字笔。52巡视标准卡用完后应妥善保管，保存期一年。53巡视人员在巡视之前必须按要求填写巡视日期。54巡视人员必须按标准卡所列项目逐一检查，无问题就在“检查情况”栏打一个“”，发现异常就在“检查情况”栏填写设备名称，同时在缺陷记录卡上作好该设备的缺陷记录，并及时汇报。55巡视结束后，巡视人员必须按卡上要求在签名表内记录详细的巡视时间和签名。6、巡视路线变电站设备正常

7、巡视必须按预先制定的设备巡视路线图进行。6.1巡视路线图变电站设备巡视路线图6.2 继电室巡视路线图220kV变电站继电室巡视路线图电度表屏电度表屏电度表屏电度表屏电度表屏电度表屏162路保护110kV旁路保护110kV母差失灵I II110kV失灵保护屏110kV母差保护变流器屏10kV电容器无功自投屏10kV电容器保护屏10kV三四段辅助继电器备用165路保护166路保护172路保护167路保护168路保护161路保护110kV故录屏261、262故障测距屏安控装置载波机屏安控装置执行屏262路保护屏265路保护屏266路保护屏220kV故录220kV故录屏267路保护屏268路保护屏11

8、0Kv、220kV母联继电屏2#主变屏1#主变屏中央信号继电器261路保护屏220kV旁路保护220kV母差保护变流器屏220kV母差I II远动屏远动屏远动屏远动屏远动屏直流屏直流屏直流屏直流屏直流屏控制屏7、指导书执行情况评估评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见附录1、设备全面巡视标准1.1 油变压器名 称序 号检 查 内 容标 准主变1引线及导线、各接头1、 无变色过热、散股、断股现象；2、 接头无变色、过热现象。2本体及音响1、 本体无锈蚀、变形；2、 无渗漏油；3、 音响正常，无杂音、爆裂声。3线圈温度及上层油温度（记录数据）1、上层油温度：

9、，绕组温度 ，环境温度 ；2、温度计指示温度符合运行要求，与主变控制屏远方温度显示器指示一致。4本体油枕1、 完好，无渗漏油；2、 油位指示应和油枕上的环境温度标志线相对应（指针式油位计指示，应与制造厂规定的温度曲线相对应。5有载调压油枕完好，无渗漏油。6本体瓦斯继电器及有载调压瓦斯继电器1、 瓦斯继电器内应充满油，油色应为淡黄色透明，无渗漏油，瓦斯继电器内应无气体（泡）；2、 瓦斯继电器防雨措施完好、防雨罩牢固3、 瓦斯继电器的引出二次电缆应无油迹和腐蚀现象，无松脱。7本体及有载调压油枕呼吸器1、 硅胶变色未超过1/3；2、 呼吸器外部无油迹，油杯完好，油位正常。8压力释放器完好、标示杆未突

10、出。9各侧套管1、 相序标色齐全、无破损、放电痕迹；2、 油位显示正常。10各侧套管升高座1、升高座、法兰盘无渗漏油。11各侧及中性点套管1、 油位正常，无渗漏油；2、 无破损、裂纹及放电痕迹。12各侧及中性点避雷器1、 表面完好，无破损及放电痕迹；2、 线接头无过热现象。13有载调压机构箱1、 表面完好无锈蚀，名称标注齐全；2、 档位显示与控制屏显示一致；3、 二次线无异味及放电打火现象，电机无异常、传动机构无渗漏油、手动调压手柄完好、箱门关闭严密，封堵良好。14主变铁芯、外壳接地1、接地扁铁无锈蚀、断裂现象15冷却系统1、 各运行冷却器温度相近；2、 油泵、风扇运转正常，投入数量满足主变运

11、行要求。16主变爬梯完好无锈蚀，运行中已用锁锁死，并挂有安全标示牌。17主变端子箱1、 表面完好无锈蚀，名称标注齐全，箱体接地扁铁无锈蚀、断裂；2、 二次线无异味、无放电打火现象，封堵良好、箱门关闭严密。18主变冷控箱1、 表面完好无锈蚀，名称标注齐全，箱门关闭严密，箱体接地扁铁无锈蚀、断裂；2、 各冷却器电源空开完好无异常，各切换开关位置符合运行要求，指示灯指示正常，二次线无异味、无放电打火现象，封堵良好。19220kV、110kV侧中性点CT1、 无锈蚀、变形、渗漏油；2、 接头无过热变色现象。 20中性点接地刀闸1、 名称标注齐全，箱门关闭严密；2、 分、合位置符合运行方式要求； 3、

12、刀闸无损伤放电现象，操作手柄完好、上锁；4、 二次线无放电、无异味、名称标注齐全，操作机构箱电源刀闸在分位，封堵良好、电机无异常、传动机构无渗漏油，手动分合闸手柄完好。21储油池内鹅卵石铺放整齐、无油迹。12 户外间隔名 称序 号检 查 内 容标 准刀闸1支柱瓷瓶、接头无破裂、无损伤放电现象。2刀闸闸口无过热、变色及移位现象。3闭锁装置齐全、无锈蚀，闭锁良好。4接地刀闸在“分”位、助力弹簧无断股。5刀闸操作机构箱1、 名称标注齐全，箱门关闭严密，箱体接地扁铁无锈蚀、断裂；2、 操作电源刀闸在分位，二次线无放电、无异味、封堵良好、电机无异常、手动分合闸手柄完好。6传动机构连杆1、无弯曲变形、松动

13、、锈蚀。CT1油位、套管、接头1、 油位正常，指示在上下限之间；2、 套管无断裂、裂纹、渗油、放电现象；3、 接头无变色、无过热变色现象。2二次接线盒、放油阀1、 二次接线盒无油迹；2、 放油阀关闭严密，无渗漏油。开关1断路器标注名称标注齐全、完好。2主绝缘套管、瓷瓶无断裂、裂纹、放电现象。3分、合闸位置指示器与实际运行方式相符。4伸缩器及各接头无过热变色、断股现象。5加热电源开关符合要求。6空压机电机电源开关（气动机构）在“投入”位置。7二次接线无松脱及发热变色现象。8控制方式选择在“远控”位置。9SF6气体压力表Mpa【大于0.55 MPa小于0.6 MPa（20）】。10压缩空气压力表(

14、气动机构)Mpa（大于1.45 MPa小于1.55 Mpa）。储能指示器(弹簧机构)指示已储能。油压表（液压机构）油压正常。11开关机构箱1、 名称标注齐全、箱门关闭严密，箱体接地扁铁无锈蚀、断裂；2、 电源开关完好、封堵良好。12开关端子箱1、 名称标注齐全、箱门关闭严密，箱体接地扁铁无锈蚀、断裂；2、 电源刀闸完好、名称标注齐全、封堵良好。13开关基础1、 基础完整，无裂缝、掉块，无下沉、倾斜；2、 接地扁铁无锈蚀、断裂现象。线路PT1PT标注1、名称、各相相序色标注齐全、完好。2瓷质外绝缘及油位1、 瓷质部分清洁、无断裂、裂纹、放电现象和杂物；2、 油标中能看到油位。3导线、引线及各接头

15、1、 导线、引线无断股、散股现象；2、 接头无过热变色现象。4放油阀1、关闭严密，无渗漏油。5构架基础1、 构架基础无倾斜、塌陷；2、 接地扁铁无锈蚀、断裂现象。6端子箱1、 名称标注齐全，箱门关闭严密，箱体接地扁铁无锈蚀、断裂现象；2、 二次空开完好，二次线无放电、无异味、封堵良好、烘潮灯完好。线路避雷器1引线及瓷质外绝缘1、 引线无过热变色、断股、散股现象；2、 瓷瓶表面无杂物、破损及放电痕迹。2避雷器在线监测装置（放电计数器）指示完好，无异常，泄漏电流值应在正常允许范围。3接地情况接地引下线、接地扁铁完好无锈蚀、断裂。耦合电容器1引线及瓷质外绝缘1、 引线无过热变色、断股、散股现象；2、

16、 瓷瓶表面无杂物、破损；3、 器身无渗漏油现象。2支架1、无异常倾斜。结合滤波器1并联接地刀闸分、合位置符合运行要求。2结合滤波器密封良好，无锈蚀和雨水渗入；瓷瓶无裂纹和破损。3引线和接地线1、 引线无过热变色、断股现象；2、 接地扁铁无锈蚀、断裂现象。阻波器1各接头及导线1、 各接头无过热变色现象；2、 导线无过热变色、断股、散股现象。2悬式瓷瓶完好无破损和放电痕迹。3阻波器固定牢固，无较大摆动，表面无锈蚀、无放电痕迹。13 户外主母线及旁路母线名 称序 号检 查 内 容标 准母线1母线1、 无杂物及异常电晕现象；2、 伸缩补偿装置无异常；相序色鲜明。2母线刀闸静触头1、 完好、无松动、变形

17、；2、 接触部分无发热和发红现象。3支柱瓷瓶表面完好、清洁，无破损、裂纹及放电痕迹。4闭锁装置齐全、无锈蚀，闭锁良好。5构架爬梯完好无锈蚀，安全标示牌齐全。6构架基础1、 无塌陷、倾斜；2、 接地扁铁无锈蚀、断裂。14 户外母线PT、避雷器名 称序 号检 查 内 容标 准母线PT回路1支柱瓷瓶、各接头1、 瓷瓶无破裂、损伤放电现象；2、 接头无变色、发热。2刀闸分合位置与运行方式相符合。3刀闸闸口无过热、变色及移位现象4闭锁装置齐全、无锈蚀，闭锁良好。5刀闸、PT基础无塌陷、倾斜，接地扁铁无锈蚀、断裂。6声响内部无异常声响。7油位正常，油标中能看到油位，无渗漏油现象。8放油阀完好无渗漏油。9二

18、次引出线接线牢固，无腐蚀、损伤、打火、放电现象。10端子箱1、 名称标注齐全、箱门关闭严密，箱体接地扁铁完好、无断裂、锈蚀。2、 二次电压保险完好，消谐装置无异常，封堵良好。母线避雷器1引线及瓷质外绝缘1、 引线无过热变色、断股、散股现象；2、 瓷瓶表面无杂物、破损及放电痕迹。2避雷器在线监测装置（放电计数器）指示完好，无异常，泄漏电流值应在正常允许范围。3接地情况接地引下线、接地扁铁完好无锈蚀、断裂。1.5 10kV开关室名 称序 号检 查 内 容标 准10kV开关柜1开关柜编号正、背面名称标注齐全、完好。2闭锁装置柜门关闭严密、防误闭锁装置锁具完好，机械联锁装置完整可靠。3手车位置与实际运

19、行方式相符。4分、合闸位置指示器与实际运行方式相符。5储能电源开关在“投入”位置，指示灯亮。6控制方式选择在“远控”位置。7高压带电显示装置指示正常。8柜内照明柜内照明完好，符合对设备的巡视要求。9声响内部无异常声响。10开关柜基础无下沉、倾斜。11保护及测控部分1开关柜屏面上的控制指示与测控装置后台机上的指示应一致；2保护装置正常、无异常声音及气味；3保护装置电源和“运行”灯亮，面板上各指示灯指示正确，符合装置说明书规定。装置显示器的显示信息正确；4保护压板投、退位置正确；5测量表计指示准确。运行中，电流表指示不大于间隔允许电流；6二次线无松脱、发热变色现象，电缆孔洞封堵严密。12电缆出线1

20、电缆终端头无渗漏油、溢胶、放电、异常响声，套管清洁、无损伤；2电缆接头接触良好，无发热现象；3电缆终端头屏蔽层接地良好，电缆标志正确，相色标志清晰，孔洞封堵严密；4电缆终端头无变形，相间及对地距离符合规定；5电缆外皮无损伤，防火涂料无变色。13穿墙套管及出线1.接头、线夹无变色、氧化、发热变红等；2.检查瓷质部分完好、无破损、清洁、无放电痕迹；3.引出线相间及对地距离符合规程要求。10kV分段刀闸柜母线PT柜站变柜1开关柜编号正、背面名称标注齐全、完好。2开关柜门柜门关闭严密、联锁装置完好。3手车位置与实际运行方式相符。4柜内照明柜内照明完好，符合对设备的巡视要求。5声响内部无异常声响。6二次

21、接线无异味、无放电打火现象。7开关柜基础无下沉、倾斜。10kV高压室1房屋检查1门窗关闭严密，玻璃完整；2雨天检查房屋无渗、漏水现象。2防火检查1放火设施齐备、完好。灭火器材在有效使用期内；2室内应无散落器材，没有危险品。3通风照明1室内照明和事故照明应保持完好，无缺陷，光线充足；2室内通风装置开启运转正常；3室内温度不得超过35，否则应开启通风设备；4自然通风口防护网应完好无破损。4电缆沟及防鼠检查1 电缆沟内清洁，无进水现象。电缆排放整齐；2 电缆沟孔洞封堵严密；3 防鼠、防小动物设施齐备，措施完好，鼠药配备充足。1.6 10kV计量PT室、10kV电抗器室名 称序 号检 查 内 容标 准

22、10kV计量PT柜1开关柜编号正、背面名称标注齐全、完好。2开关柜门柜门关闭严密、联锁装置完好。3手车位置与实际运行方式相符。4柜内照明柜内照明完好，符合对设备的巡视要求。5声响内部无异常声响。6二次接线无异味、无放电打火现象。7开关柜基础无下沉、倾斜。主变10kV侧刀闸1刀闸分合位置与运行方式相符合。2支柱瓷瓶、接头无破裂、无损伤放电现象。3刀闸闸口无过热、变色及移位现象。4闭锁装置齐全、无锈蚀，闭锁良好。5刀闸操作机构箱1、 名称标注齐全，箱门关闭严密，箱体接地扁铁无锈蚀、断裂；2、 操作电源刀闸在分位，电机无异常、手动分合闸手柄完好；3、 二次线无放电、无异味、封堵良好。10kV电抗器1

23、各接头各接头接触良好，无过热现象。2声响无振动和噪音。3支持瓷瓶支持瓷瓶清洁无裂纹，安装牢固。4安全遮拦网门网门关闭严密，加锁。其他1通风设备室内空气流通，通风设备完好。2照明设备照明设备完好、符合要求。3室内情况地面清洁、无杂物；门、窗关闭良好，无漏水。1.7 10kV电容器室名 称序 号检 查 内 容标 准电容器组1编号名称标注齐全、完好。2刀闸位置与实际运行方式相符。3外壳无杂物，无膨胀及变形，接地良好。4熔丝无熔断。5导管瓷质部分无闪络痕迹。6电气连接部分无松动过热现象。7电抗器无振动和噪音，支持瓷瓶清洁无裂纹，安装牢固。8放电线圈无膨胀及变形，瓷瓶清洁无裂纹。9构架油漆鲜明，无锈蚀、

24、变形。10安全遮拦网门网门关闭严密，加锁。其他1通风设备1、室内温度小于40；2、室内空气流通，通风设备完好。2照明设备照明设备完好、符合要求。3室内情况地面清洁、无杂物；门、窗关闭良好，无漏水。1.8 站用变名 称序 号检 查 内 容标 准站用变（室内）1高、低压侧引线铝排无变色、发热、断裂，电缆头无过热、流胶现象。2各接头无过热变色、发红现象。3站用变器身、声响无积污、锈蚀现象，音响正常。4温度、温度指示仪温度和温度指示仪正常。5基础无塌陷、倾斜，接地扁铁无锈蚀、断裂。6室内情况1、 室内通风设备、照明完好；2、 地面清洁、无杂物。19 380V室名 称序 号检 查 内 容标 准380进线

25、空气开关屏1电压指示380VI、II段母线电压正常。2电流指示进线电流不大于#1、#2站用变低压侧额定电流A。3开关分合位置在“合”位，红灯亮。4屏后接线1、 无异味和打火、放电现象；2、 标示齐全、封堵完好。380V分段空气开关屏1电流指示正常。2各电源开关分合符合运行要求。3屏后接线1、 异味和打火、放电现象；2、 标示齐全、封堵完好。41、2母切换开关在“自动”位置。5跳1、2号空开压板在“投入”位置。380V各出线回路1刀闸1触头及连接线夹接触良好。无变色、氧化、发热变红等现象；2.灭弧罩齐全无破损；3轴承、轴销齐全，传动连杆无弯曲变形、松动、锈蚀。2保险1 保险配置符合该回路负荷电流

26、要求；2 检查保险无熔断现象；3 保险卡座与保险接触良好，无发热、氧化、变色现象。3电流互感器1树脂外壳无裂纹、炭化、融化、烧痕和冒烟现象，并无异常气味；2内部无异常响声、接头无过热现象；3通过电流表检查互感器及其回路运行正常。4指示灯具灯具完好，指示位置正确。5漏电保护器漏电保护器正常在投入。6屏后接线1、 味和打火、放电现象；2、 标示齐全、封堵完好。380VI、II段母线1母线排1母线排伸缩接头无松动、断片；2接头线夹无变色、氧化，发热变红等现象；3母线固定部位无窜动等应力现象；4母线支柱瓷瓶无污脏、破损及放电迹象。其他1通风设备室内空气流通，通风设备完好，温度在允许范围内。2照明设备照

27、明设备完好、符合要求。3室内情况地面清洁、无杂物；门、窗关闭良好，无漏水。110 水泵房、消防室名 称序 号检 查 内 容标 准水泵房1生活、消防水池水位符合要求。2电机、水泵1、 运行声音、振动正常，回水正常；2、 清洁、无锈蚀。3管道、阀门1、 管道压力符合要求，清洁、无锈蚀；2、 阀门开启。4控制柜1、 标示齐全，电流、电压正常；2、 电源开关分合符合运行要求，指示灯正常；3、 无异味和打火、放电现象，封堵完好。5室内照明完好无缺损。6室内环境清洁、无积水、杂物；门、窗关闭良好，无漏雨。消防室1消防工具清洁、完好、齐全、无锈蚀，摆放整齐。2室内照明完好无缺损。3室内环境清洁、无积水、杂物

28、；门、窗关闭良好，无漏雨。111 主控制室、保护室 名 称序号检 查 内 容标 准控制室、继电器室1房屋检查1 房屋四壁及房顶应无裂纹、渗水、漏雨现象；2 房顶及四壁粉刷物应无脱落现象；3 门窗应关闭严密、牢固，无变形，开启灵活。窗户玻璃齐全无破损。2室内环境1 室内光线充足、通风良好；2 照明设备齐全，灯具完好，满足工作需要；3 事故照明灯具完好，试开正常；4 控制室、继电室内温度不得超过35，否则应开启空调。3消防器材1. 消防器材数量和存放符合要求；2. 消防器材检验不超期，合格证齐全。4防鼠措施1. 控制室、继电器室的门口防鼠挡板齐全严密；2 电缆孔洞应封堵严密；3 鼠药投放数量充足，

29、并定期更换。5空调1. 外观清洁；2. 试开正常。6安全运行天数显示器清洁、完好，显示正确。7常用、备用钥匙齐全，摆放整齐。8解锁钥匙放在固定钥匙箱内，上锁，加封条。控制台1桌面清洁、无杂物，办公用品摆放整齐。2监控微机1 监控微机UPS电源正常；2 无任何异常信号；3各级母线电压正常，各间隔负荷电流不大于间隔允许电流值；4监控微机显示一次接线应与实际运行方式相同3电脑钥匙、充电座完好，电脑钥匙处于浮充电状态。4操作票系统用微机清洁，显示设备运行方式与实际相符。5打印机完好，清洁。6电话台完好，清洁。7各种记录薄齐全，摆放整齐。模拟屏1运行方式与实际相符。2液晶显示窗交、直流电源正常，液晶显示

30、无异常。3电脑钥匙、充电座电脑钥匙处于浮充电状态。4屏内接线标示齐全、封堵完好，无异味和打火、放电现象。中央信号1各级母线电压各级母线电压指示不超出电压合格率的管理规定值。2光字牌检查及试验1 中央信号屏上无异常光字牌及灯光信号；2 切换试验瞬时及延时信号,光字牌指示正常；3 监控机上无异常信号发出。3音响试验切换试验事故及预告音响信号正常，延时复归正常。4同期并列装置1. 解除同期开关在“同期闭锁”位置；2. 手动同期开关在“退出”位置；3. 同期表无指示。5二次电压并列开关各级二次电压并列开关位置正确。主变及各分路控制屏1开关运行情况与实际相符。2测量表计指示准确。运行中，电流表指示不大于

31、间隔允许电流；3光字牌无异常光字牌发出。4二次线无松脱、发热变色现象，电缆孔洞封堵严密。5主变档位指示与实际相符。6主变线圈温度、上层油温与就地温度表指示一致。远动屏1远动设备无异常。2各控制面板电源开关在“合”位。3遥控压板符合运行要求。4屏内接线标示齐全、封堵完好，无异味和打火、放电现象。直流系统1测控部分检查1 控制母线电压应保持在225230V；合闸母线电压应保持在230240V；2 浮充电流符合电池的要求，一般在 0.3mA/Ah；3 直流系统绝缘监察装置无异常报警信号发出，正、负极对地绝缘电阻值,应大于0.2M；4 闪光试验正常。2充电装置检查1#1、#2充电机正常应按照规定的充电

32、方式运行。各切换开关位置正确；2检查充电机各模块工作正常，交流电源电压正常。自投装置工作正常，备用电源电压正常；3面板上各指示灯指示正确、符合装置说明书规定；4充电机输出电流应等于站内直流负荷电流+蓄电池充电电流；5屏内接线标示齐全，无松脱、发热变色现象，电缆孔洞封堵严密；6屏、柜应整洁，柜门严密。3直流网络检查1 直流控制（信号）、合闸网络正常应按规定分段运行；2 各回路保险配置应符合该回路负载要求；3 各刀闸、保险及接头均应接触良好，无发热变色现象。4蓄电池检查1 现场测量标示电池电压，一般应保持在2.232.27V（2V电池）；2 瓶体密闭良好，无渗漏液现象；3瓶体完整，无倾斜变形，表面

33、清洁，附件齐全良好；4各连接部位接触良好，无松动、腐蚀现象，并有凡士林护层 ；5. 极柱与安全阀应无酸雾溢出；6. 支架清洁、干燥；7. 室内空气流通，空调启停符合运行要求，室内温度： ；8. 室内交、直流照明设备完好、符合要求；9. 室内地面清洁、无杂物；门、窗关闭良好，无漏水。220kV母差、失灵保护屏1PMH-144/1型母差保护屏1 保护屏上各交直流开关均投入正常；2 电源元件“24V”、“30V”“直流”灯亮。其它动作及告警信号灯均不亮；3一号切换元件上各路QHJ灯亮应与运行方式一致，三号切换元件上4QHJ、5QHJ灯亮应与母联运行方式一致，备用的一号切换元件均为“切换监视”灯亮 ；

34、4. 保护压板投、退位置正确，压接牢固，编号清晰准确；5二次线无松脱、发热变色现象，电缆孔洞封堵严密。2PMH-144-2型母差保护1. 保护屏上各交直流开关均投入正常；2. 电源元件“24V”、“30V”“直流”灯亮，其它动作及告警信号灯均不亮；3一号切换元件上各路QHJ灯亮应与运行方式一致，备用的一号切换元件均为“切换监视”灯亮 ；4. 保护压板投、退位置正确，压接牢固，编号清晰准确；5.二次线无松脱、发热变色现象，电缆孔洞封堵严密。220kV线路保护屏1RCS-901A型微机方向高频保护1 保护屏上各交直流开关均投入正常；2 正常运行时，装置上“运行”绿灯、充电“黄灯”亮；3 RCS-9

35、23A失灵保护装置“运行”灯亮 ；4 液晶屏显示的日期、时间、及各信息应正确无误；5保护压板投、退位置正确，压接牢固，编号清晰准确；6二次线无松脱、发热变色现象，电缆孔洞封堵严密。2RCS-902A型微机高闭保护1. 保护屏上各交直流开关均投入正常；2. 正常运行时，装置上“运行”绿灯、充电“黄灯”亮，CZX-12R操作箱上6个“OP”灯亮，“L1”、“L2”灯指示开关在运行母线，其它各信号灯均不亮；3. LFX-912高频收发讯机“正常”灯亮，“运行”灯亮；4. 液晶屏显示的日期、时间、及各信息应正确无误；4保护压板投、退位置正确，压接牢固，编号清晰准确；5二次线无松脱、发热变色现象，电缆孔

36、洞封堵严密。220kV线路保护屏1LFP-901A型微机方向高频保护1.保护屏上各交直流开关均投入正常；2.正常运行时，电源 “DC” 灯、CPU1、CPU2及SIG上的运行指示灯“OP”亮，CPU2插件上重合闸充满电时的“CD”灯亮，CPU1插件上PT断线灯“DX”灯不亮，其它告警信号灯均不亮；3. LFX-912高频收发讯机“正常”灯亮，“运行”灯亮；4.监控插件上定值修改开关在“运行”位置，液晶屏显示的日期、时间、实时电流、电压、相位及重合闸投退位置应正确；5.保护压板投、退位置正确，压接牢固，编号清晰准确；6二次线无松脱、发热变色现象，电缆孔洞封堵严密。2LFP-902A型微机高闭保护

37、1. 保护屏上各交直流开关均投入正常；2. 正常运行时，电源 “DC” 灯、CPU1、CPU2及SIG上的运行指示灯“OP”亮，CPU2插件上重合闸充满电时的“CD”灯亮，CPU1插件上PT断线灯“DX”灯不亮，其它告警信号灯均不亮；3. CZX-12A操作箱上6个“OP”灯亮，“L1”、“L2”灯指示开关在运行母线；4. LFX-912高频收发讯机“正常”灯亮，“运行”灯亮；5. 监控插件上定值修改开关在“运行”位置，液晶屏显示的日期、时间、实时电流、电压、相位及重合闸投退位置应正确；6. 保护压板投、退位置正确，压接牢固，编号清晰准确；7. 二次线无松脱、发热变色现象，电缆孔洞封堵严密。1

38、#主变保护屏1A屏保护1. 保护屏上各交直流开关均投入正常；2. LFP-972A电源 “DC” 灯、CPU及OUT上的 “OP”灯亮；3. LFP-974A电源 “DC” 灯、OUT上的 “OP”灯亮；4. LFP-973E电源 “DC” 灯、CPU及OUT上的 “OP”灯亮；5. CZX-12B操作箱上6个“OP”灯亮，“L1”、“L2”灯指示开关在运行母线；6. 保护压板投、退位置正确，压接牢固，编号清晰准确；7. 二次线无松脱、发热变色现象，电缆孔洞封堵严密。2B屏保护1. 保护屏上各交直流开关均投入正常；2. LFP-972B电源 “DC” 灯、CPU及OUT上的 “OP”灯亮；3.

39、 LFP-973F电源 “DC” 灯、OUT上的 “OP”灯亮；4. LFP-973E电源 “DC” 灯、CPU及OUT上的 “OP”灯亮；5. 失灵启动装置“DC”、“OP”灯亮；6. 保护压板投、退位置正确，压接牢固，编号清晰准确；7. 二次线无松脱、发热变色现象，电缆孔洞封堵严密。2#主变保护屏1A屏保护1. 保护屏上各交直流开关均投入正常；2. RCS-978“运行”灯亮；3. CZX-12R操作箱上6个“OP”灯亮，“L1”、“L2”灯指示开关在运行母线4. 保护压板投、退位置正确，压接牢固，编号清晰准确；5. 二次线无松脱、发热变色现象，电缆孔洞封堵严密。2B屏保护1. 保护屏上各交直流开关均投入正常；2. RCS-973 “运行” 灯亮；3. RCS-974A “OP” 灯亮；4. RCS-923A “运行” 灯亮；5. RCS -974BR“L1”、“L2”，3个“HWJ”灯亮；6. 保护压板投、退位置正确，压接牢固，编号清晰准确；7. 二次线无松脱、发热变色现象，电缆孔洞封堵严密。110k
