500KV高压铁塔处工程施工安全防护方案.doc

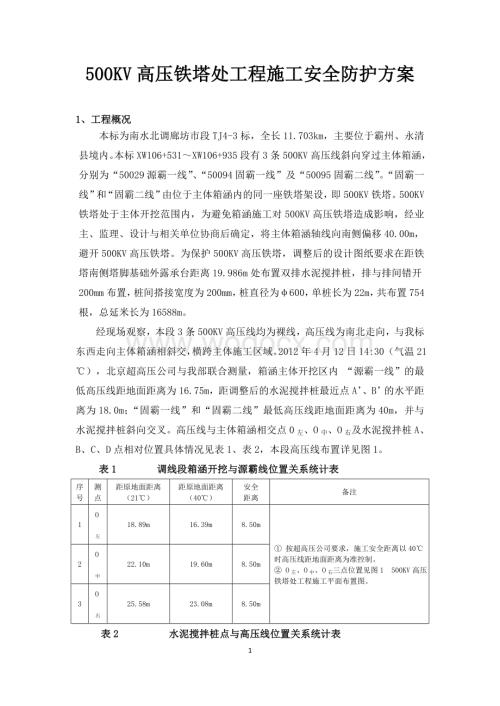

1、500KV高压铁塔处工程施工安全防护方案1、工程概况本标为南水北调廊坊市段TJ4-3标，全长11.703km，主要位于霸州、永清县境内。本标XW106+531XW106+935段有3条500KV高压线斜向穿过主体箱涵，分别为“50029源霸一线”、“50094固霸一线”及“50095固霸二线”。“固霸一线”和“固霸二线”由位于主体箱涵内的同一座铁塔架设，即500KV铁塔。500KV铁塔处于主体开挖范围内，为避免箱涵施工对500KV高压铁塔造成影响，经业主、监理、设计与相关单位协商后确定，将主体箱涵轴线向南侧偏移40.00m，避开500KV高压铁塔。为保护500KV高压铁塔，调整后的设计图纸要求

2、在距铁塔南侧塔脚基础外露承台距离19.986m处布置双排水泥搅拌桩，排与排间错开200mm布置，桩间搭接宽度为200mm，桩直径为600，单桩长为22m，共布置754根，总延米长为16588m。经现场观察，本段3条500KV高压线均为裸线，高压线为南北走向，与我标东西走向主体箱涵相斜交，横跨主体施工区域。2012年4月12日14:30（气温21），北京超高压公司与我部联合测量，箱涵主体开挖区内 “源霸一线”的最低高压线距地面距离为16.75m，距调整后的水泥搅拌桩最近点A、B的水平距离为18.0m；“固霸一线”和“固霸二线”最低高压线距地面距离为40m，并与 水泥搅拌桩斜向交叉。高压线与主体箱

3、涵相交点0左、O中、O右及水泥搅拌桩A、B、C、D点相对位置具体情况见表1、表2，本段高压线布置详见图1。表1 调线段箱涵开挖与源霸线位置关系统计表序号测 点距原地面距离（21）距原地面距离（40）安全 距离备注1O左18.89m16.39m8.50m 按超高压公司要求，施工安全距离以40时高压线距地面距离为准控制。 O左、O中、O右三点位置见图1 500KV高压铁塔处工程施工平面布置图。2O中22.10m19.60m8.50m3O右25.58m23.08m8.50m表2 水泥搅拌桩点与高压线位置关系统计表序号测点打桩钻机高度距源霸线边线水平距离（21）距源霸线低线垂直距离（21）距固霸线低线

4、垂直距离（21）距高压铁塔外露承台水平距离1A20.0m18.0m16.75m-2B18.0m19.10m-19.98m3C-40.00m19.98m4D-40.00m58.00m注：按超高压公司要求，施工安全距离以40时高压线距地面距离为准控制，各点测量低线垂直距离数据需减低2.5m后作为判别安全距离数据。 图1 500KV高压铁塔处工程施工平面布置图根据相关法律规定，为保证该段箱涵主体施工及水泥搅拌桩施工安全，编制此安全防护方案指导现场施工。 2、编制依据及原则 2.1、编制依据南水北调TJ4-3标设计图纸廊坊市段TJ4-3标500KV铁塔处（桩号XW106+759.399）箱涵工程平面图

5、电力设施保护条例实施细则、电力设施保护条例国家、地方相关法律、法规现场勘查及地形测量资料2.2、编制原则安全第一的原则，坚持施工准备完善、周全；过程控制科学严谨；技术准确、管理科学，确保既有高压线输电安全。质量根本的原则，严格遵守并落实执行设计文件、技术规范及验收标准，确保质量目标的实现。风险预控的原则，为保证高压线的输电安全，在施工生产的每个环节都必须指定切实的预控指导方案和措施。资源合理配置的原则，按照管理人员精干高效、技术人员业务精通、施工队伍经验丰富、施工设备先进合理的原则、满足现场需求，确保工程顺利实施。3、工程安全控制重点、对策本段高压线下工程施工安全控制重点为水泥搅拌桩、主体开挖

6、、箱涵混凝土浇筑等施工过程安全控制。水泥搅拌桩采用高强牌ZGZ-A型大扭矩新型喷粉打桩钻机进行施工，ZGZ-A型大扭矩新型喷粉打桩钻机利用QY-20汽车吊卸车，利用自身液压系统进行直立，本标计划配备2台ZGZ-A型大扭矩新型喷粉打桩钻机施工，2台打桩钻机安装统一在距固霸双回线东侧20m外的位置安装，打桩钻机安装完毕后再利用自身液压系统缓慢行驶至设计桩点进行施工。主体工程开挖采用PC220反铲进行，混凝土入仓采用HBT60拖泵进行，施工机械最大作业高度见下表3。表3 施工机械最大作业高度统计表序号机械名称规格型号机械最大 作业高度性能备注1打桩钻机ZGZ-A型18.0m良好水泥搅拌桩施工2反铲P

7、C22010.0m良好土方开挖3拖泵HBT602.5m良好混凝土浇筑4汽车吊QY-2028.0m良好将打桩钻机卸车3.1、源霸一线高压线下施工水泥搅拌桩施工源霸一线高压线最低股线距地面垂直距离为14.25m(40),距调整后的水泥搅拌桩AB段水平距离为18.0m。根据源霸线与水泥搅拌桩位置关系判断，水泥搅拌桩施工不受高压线影响。为避免“ZGZ-A型大扭矩新型喷粉打桩钻机”穿越源霸一线高压线，及时辨别施工机械是否处于8.5 m安全范围内，项目部在源霸线边线东侧沿高压线走向，距高压线水平距离8.5m处拉设一道警戒线，警戒线高度为2.5m。为保证ZGZ-A型打桩钻机在发生倾覆时不伤及带电运行导线，且

8、其工作范围处于安全施工范围内，项目部将沿水泥搅拌桩AB段轴线开挖一条施工沟槽，沟槽深2.0m，宽11.0m。打桩钻机在基槽内施工，打桩钻机就位时将打桩钻机操作平台朝向源霸线，打桩钻机机架朝向固霸线侧。从而保证打桩钻机倾覆时亦不会对高压线产生影响。源霸线附近AB段打桩钻机施工布置详见图2。水泥搅拌桩沟槽开挖采用PC200反铲开挖，5t自卸汽车运料，自卸汽车运料道路采用现有施工便道。水泥搅拌桩施工完成后对开挖沟槽进行回填，沟槽回填采用开挖混合土回填，TS160推土机碾压推平。由于水泥搅拌桩AB段距源霸线及固霸线距离满足安全距离要求，所以沟槽开挖及回填过程中不会对固霸线双杆塔基础安全造成威胁，此外沟

9、槽开挖、水泥搅拌桩施工、沟槽回填过程中安排专人进行监督检查。ZGZ-A型打桩钻机利用平板车运抵施工现场，采用QY-20吊车卸车，而后打桩钻机利用自身液压系统进行支立，考虑到500KV高压线左右水平距离20m范围内禁止大型机械施工，2台打桩钻机支立统一在距固霸双回线东侧20m外的位置支立，并且禁止晚上进行吊卸。打桩钻机安装完毕后利用自身液压装置再缓慢行驶至设计桩点AB段及CD段进行施工。打桩钻机高压线附近吊装位置详见图3。图2 源霸线附近钻机施工示意图 图3 QY-20吊车卸车施工示意图主体工程施工本段主体工程施工主要涉及到土方工程及混凝土工程，土方工程施工计划采用PC220反铲进行开挖，混凝土

10、施工计划采用HBT60拖泵进行混凝土入仓浇筑。根据表1数据分析，21时O左、O中、O右三点距源霸线垂直距离分别为18.89m，22.10m，25.58m，折算成40时O左、O中、O右三点距源霸线垂直距离分别为16.39m，19.60m，23.08m。考虑到反铲PC220施工时最大作业高度为10m，反铲在O左、O中、O右三点施工时反铲距高压线垂直距离为6.39m，9.60m，13.08m。O中、O右两处土方开挖时反铲距高压线距离均大于8.5m安全距离要求， 箱涵右半幅土方开挖不受高压线影响；北侧0左处土方开挖时反铲距高压线距离6.39m，小于8.5m安全距离要求，为保证安全施工，源霸一线两侧20

11、米范围内箱涵左半幅开挖时采用ZL-50装载机配合反铲开挖。反铲以第二层土为掌子面开挖表层土，掌子面距原地面深度为3.5m，从而保证土方开挖设备PC220反铲作业最高点与源霸一线最低股高压线垂直距离为6.39m+3.5m=9.89m，大于8.5m安全距离。箱涵源霸一线高压线20m范围内土方开挖施工见图4。图4 源霸一线线下土方开挖示意图本段高压线下混凝土浇筑入仓采用HBT60拖泵进行，HBT60拖泵高度为2.50m，满足500KV高压线施工安全距离8.5m的要求。3.2、固霸一线、固霸二线高压线下施工水泥搅拌桩施工固霸一线、固霸二线500KV高压线线路距离地面高度为37.50m（40），水泥搅拌

12、桩采用ZGZ-A型大扭矩新型喷粉打桩钻机进行施工，打桩钻机高度为18.0m，打桩钻机与高压线最低线垂直距离为19.5m，满足8.5m的安全距离要求。ZGZ-A型打桩钻机采用QY-20吊车卸车，QY-20吊车最大作业高度为28m，施工过程中吊车施工高度在安全范围内。考虑到500KV高压线左右水平距离20m范围内禁止大型机械施工，2台打桩钻机支立统一在距固霸双回线东侧20m外的位置支立，并且禁止晚上进行吊卸。打桩钻机安装完毕后利用自身液压装置再缓慢行驶至设计桩点AB段及CD段进行施工。打桩钻机高压线附近吊装位置详见图3。水泥搅拌桩在固霸一线、固霸二线线下施工示意见图5。 图5 固霸线下水泥搅拌桩施

13、工示意图主体工程施工本段主体工程土方开挖施工计划采用PC220反铲进行， PC220反铲最大挖掘高度为10m，该处高压线距离原地面高度为37.5m（40），采用反铲进行开挖，满足500KV高压线塔施工安全距离8.5m的要求。本段高压线下混凝土浇筑计划采用HBT60拖泵进行施工，HBT60拖泵高度为2.0m，施工高度在安全距离范围内，采用拖泵进行混凝土入仓满足500KV高压线塔施工安全距离8.5m的要求。高压线下施工作业实施前我单位提前2天通知电力公司相关部门，在电力公司专业人员现场监督下进行作业，作好各项安全防护工作。4、安全防护措施4.1、施工准备阶段安全预防措施 水泥搅拌桩施工前对吊车、打

14、桩钻机等大型机械司机进行安全教育及高压线路危险点告之。 在电力线路保护区内施工作业，所用机械设备要有可靠的接地措施，具体由项目部安全部、质量部与电工班检查落实。 高压线20m保护区范围内线下施工作业提前2天通知超高压公司，施工全过程派驻专职安全员现场驻守监控。 建立高压线下安全施工管理领导小组，以项目部经理为组长，安全总监为副组长，项目总工及负责施工现场的生产部、质量部、安全部人员为小组成员，对工程施工全程进行安全管理。 在施工前对水泥搅拌桩施工全体作业人员进行岗前安全教育培训，并坚持班前安全教育。 施工前加强对施工机械、设备和现场施工用电等进行安全检查，消除一切安全隐患，并施工现场设安全标志

15、，危险作业区要悬挂“危险”、“禁止通行”、“高压危险”等标志。4.2、打桩钻机吊装、就位、施工、拆除安全防护措施4.2.1、ZGZ-A型打桩钻机吊装作业步骤及方法ZGZ-A型大扭矩新型喷粉打桩钻机进出场均用平板车运输，到场后用20t汽车吊在距固霸线东侧20米外卸车。ZGZ-A型大扭矩新型喷粉打桩钻机机架利用自身液压系统自行组装支立，利用自身地脚自行行进至设计位置施工；施工完毕后，自行行进出危险区，利用自身液压系统拆解机架，采用20t汽车吊在距固霸线东侧20米外装车。4.2.2、打桩钻机安全防护措施 危险源水泥搅拌桩施工特殊作业主要包括吊车的起重作业、打桩钻机施工作业。 起重作业要求 打桩钻机安

16、装在距高压线20m范围外进行，安装就位后应缓慢行驶至施工桩点施工。 吊车作业前检查起重机的各部润滑是否充足，操作手柄、制动器踏板及其他操纵装置是否正常，是否在安全位置；检查各机构零件应完好无损，螺栓牢固可靠，确认正常后方能起吊作业。 起吊时必须先试吊，即将重物吊离地面10-30cm, 检查整机稳定性、制动器的可靠性核捆绑情况，确认无误方可起升作业。卷筒上钢丝绳不应重迭或打结，放绳时，在卷同上的钢丝绳不应小于2-3圈。 起重作业过程中，司机不得离开岗位，如有特殊情况必须将重物放在地面在离开。 起重作业场地坡度不应超过3度，作业前先进行场地平整。 吊车司机必须严格遵守汽车起重机安全操作规程，司机与

17、作业点必须通视，并且有专人指挥配合吊装。吊车吊装施工禁止夜间作业。 打桩钻机就位 打桩钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷，钻架顶端应用揽风绳对称张拉，防止其倾斜，歪倒。 打桩钻机就位前施工场地须平整，施工时严格遵守安全操作规程。 打桩钻机施工打桩钻机在开挖沟槽里施工，打桩钻机操作平台朝向源霸线，打桩钻机机架朝向固霸线侧，施工时要保证揽风绳加固牢靠从而保证打桩钻机机架平稳、无倾斜。打桩钻机施工时，要严格控制打桩钻机钻进速度及提升速度，尽量保证速度的均匀性。停钻后，钻头应提出孔外安全放置；打桩时水泥在高压线下进行作业时，项目部将安排专人盯守，并诚邀电力公司派专业监护员监护。 打桩

18、钻机拆除打桩钻机拆除时统一将打桩钻机移动至固霸高压线20m范围外，利用打桩钻机自身装备进行收缩，而后采用QY-20吊车装车，利用平板车运出施工现场 4.3、固霸铁塔安全保护措施为防止施工过程中对铁塔产生影响，在铁塔四周距铁塔5.0m处设置防护栏杆。防护栏杆采用48* 3.5mm的钢管搭设，防护栏杆高1.2m，护栏采用红白油漆涂刷警示色，钢管红白油漆间距为20cm。护栏周围悬挂“禁止翻越”、“禁止通行”等禁止、警告标志。4.4、临时用电安排保护措施临时用电必须建立对现场的线路、设施的定期检查制度，并将检查、检验记录存档备查；临时配电线路必须按规范架设整齐，架空线必须采用绝缘导线，不得采用塑胶软线

19、，不得成束架空敷设，也不得沿地面明敷设。施工机具、车辆及人员，应与内、外电线路保持安全距离。配电系统必须实行分级配电。各类配电箱、开关箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好，其选型、定值要符合规定，开关电器应标明用途。各类配电箱、开关箱外观应完整、牢固、防雨、防尘，箱体应外涂安全色标，统一编号，箱内无杂物。配电箱不落地。停止使用的配电箱应切断电源，箱门上锁；独立的配电系统必须按部颁标准采用三相五线制的接零接地保护系统，非独立系统可根据现场实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定连接PE线进行保护；在采用接地保护方式的

20、同时，必须设两级漏电保护装置，三级配电二级保护，实行分级保护，形成完整的保护系统。漏电保护装置的选择应符合规定。各种高大设施必须按规定装设避雷装置；手持电动工具的使用，应符合国家标准的有关规定。工具的电源线、插头和插座应完好。电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负责；凡在一般场所采用220V电源照明的，必须按规定布线和金属外壳接PE线，并在电源一侧加装漏电保护器。特殊场所必须按国家标准规定使用安全电压照明器施工现场必须有专职电工进行电气接拆线，专职电工必须有上岗证，电气设备，电动工具要用插头插接，不能用导线插于插座内。220V照明灯安全高度为2.5米，导线插头必

21、须用绝缘带绑扎好，不得裸漏导线。4.5、交通通行安全防护措施500KV铁塔处施工便道东西向两端，距高压线40m距离设置4米限高，并挂设限高警示牌，严防超高施工设备、机械从高压线下经过。施工前，在输变电线路保护区内施工点设立安全警示牌。在500KV高压铁塔四周，距铁塔5m范围围挡防护栏，并刷红、白漆，警示施工机械注意安全。高压线塔东西两侧设置“禁止通行标志”，高压线塔下禁止车辆通行。4.6、其他安全预防措施 现场所有的弃物、覆盖物均要压实，避免刮风卷起造成危险。 在输电线路保护区内不得堆放任何易燃、易爆物物品。 禁止在保护区内倾倒施工废料及生活垃圾，禁止在铁塔基础部位堆放任何物品，或倾倒酸、碱、

22、盐及其他有害化学物品。 所有的施工人员不得攀爬高压线铁塔。禁止向高压线投掷物品。 禁止在高压线下及防护区域内住人。 为防止感应电伤人及风偏过大降低安全距离，要求在雷、雨、雪、雾、6级以上大风等恶劣天气情况下，必须停止一切施工，施工人员禁止在塔基20m范围内逗留。 要对施工现场的拉线、电杆、塔基等设防撞墩进行保护。 严格遵守500KV高压线线下施工水平、垂直安全距离的规定。 禁止夜间进行源霸一线线路下的各类施工作业。 500KV高压铁塔处工程施工过程中，注意保护固霸双杆塔接地网，施工期间如被开挖或损坏，项目部将予以修复。5、500KV高压铁塔变形观测措施根据设计要求，调线段箱涵施工过程中应对铁塔

23、基础进行沉降观测和地下水位观测。项目部根据现场情况制定铁塔原型观测及地下水位观测措施，及时观测铁塔基础沉降、位移，地下水位情况等，观测过程中对出现的问题要及时上报有关单位，积极协调处理施工过程中存在的问题。对铁塔基础沉降观测必须采取以下观测步骤：、在铁塔外露四个混凝土承台上各打设1个水泥钉，并做好坐标记录；、根据现场情况选择牢固、稳定的基准点和观测点，采取可靠的保护措施，并设有标识；、从本段抽排水开始之日起，每隔2d观测一次水泥钉的沉降量及水平位移量（观测时间选择观测日的同一时间）；、观测周期自本段抽排水开始之日起，直至本段主体工程施工完毕为止。、在回填土到顶板之前尽量35天观测一次，回填土到

24、顶之后尽量每周观测一次，待情况稳定后每1个月观测一次（观测时间尽量选择同一时间）；、观测人员尽量保持稳定，如有变动应及时做好交接手续；、每期观测后，应及时对资料进行整理，计算观测点的沉降位移量、沉降位移差，完成表格填写和图形绘制；、每期观测结束后应及时整理观测数据，当数据处理结果出现变形量达到预警值或允许值偏差大和变形量出现异常变化时必须即刻通知建设单位和监理单位采取相应的措施。对铁塔处地下水位观测须采取以下措施：、在水泥搅拌桩后侧距高压铁塔外露承台20m处造设2口观测井，观测井深度18m，观测井间距20m，观测井造设后记录地下水位深度。、每日同一时间对观测井内水位进行观测，对观测数据进行分析

25、比较。、如发现水位差超过0.5m，则应立即停止调线段降水，分析原因并报告相关单位，确保箱涵施工期间500KV铁塔运行安全。6、施工安全管理措施 必须贯彻“安全第一、预防为主、综合治理”的方针，遵守国家和地方安全法律、法规，确保施工现场有序可控。 执行三级安全教育制度，并作好登记，变换工种、工序前应接受所从事工种、工序的安全教育。对进场的施工人员进行高压线下安全施工培训教育，让现场所有施工人员认识到高压线下安全施工方案的宗旨和要求。技术人员要对施工操作人员作好安全技术交底。 建立安全生产检查制度，定期或不定期地对施工现场的安全进行巡查，对查出的问题，下达“安全隐患通知书，限期责令整改，整改要定人

26、、定时间、定措施。 施工前项目部应在易发事故的部位或工点，对作业组进行书面安全技术交底，并双方签认确认。 所有作业人员要佩戴安全防护用品，特种作业人员必须持证上岗。 进入施工现场人员，必须戴好安全帽，并按规定佩戴安全防护用品和安全工具。 加强施工人员的安全思想教育，对施工作业人员要100%进行上岗前的安全规章制度培训。 施工前2天通知电力设施产权单位派技术人员现场核实指导。 500KV高压线线下施工，现场设专职安全人员驻守，负责安全。7、施工应急应对措施7.1、建立健全安全保证体系根据现场需要组建安全控制责任小组，项目经理为安全生产小组组长，以安全总监为副组长，安全部、工程质量部为安全生产的直

27、接负责部门，现场生产经理为现场安全生产责任人，小组设兼职安全员跟班作业，形成自上而下的安全保证体系，责任明确，落实到人。安全领导小组以施工安全、人员安全、财产安全为工作职责，严格遵守有关安全生产和劳动保护方面的法律法规和技术标准。建立健全安全生产管理制度，定期检查安全生产情况，召开安全会议，发现问题及时解决。制定安全规划，搞好安全教育，消除事故隐患，把事故苗头消灭在萌芽状态。7.2、各种灾害、事故、事件紧急情况应急岗位职责根据实际情况成立应急领导小组，小组成立情况如下：组 长：陈猛(电话：18631635388)副组长：刘胜(电话：15343166852) 小组成员：梁 勇、肖灿明、王道光、贾

28、 森、陈海瑛、苏刚、张军统、赵惠珍(1)工程事故组长职责：责任现场勘察，召集队伍，调动资源，下达任务。副组长职责：责任制定抢修方案，解决抢修过程中的技术问题，向组长提出资源计划。工程抢修组职责：负责组织抢修机具、材料的调配，受组长的指挥。救护组职责：负责组织人员、重要物资及时有序的疏散到安全区，对危险区域进行隔离，组织实施工程抢修方案。 外部协调组职责：负责组织联系社会救助，协调外援的抢修工作。（2）伤亡事故组长职责：准确掌握事故动态，正确指挥抢险队伍，控制事故蔓延发展。副组长职责：快速反映，及时了解事故向组长汇报，并协调指挥抢险。通讯联络组职责：快速经事故情况向上级组织汇报，及时联络救援人员

29、、车辆和物资。现场疏导组职责：及时、稳定地疏散现场人员，正确快速引导救护车辆。运输队职责：以快速的速度安全地运送伤员和救援物资、及时投入救援抢险。应急行动组职责：加强日常演练，发生紧急情况快速到位，对伤员正确施救。7.3、落实安全保证措施认真执行国家、地方有关安全生产的法规，严格遵守安全生产规章制度。贯彻“安全第一、预防为主”的方针，就能够使各项规章制度、操作规程落实到位。为保证各项安全技术措施落实，建立完善安全生产责任制度，做到分工明确，责任到人。各级成立第一管理者为组长的安全工作领导小组，工区及施工队设安全员若干名，工班设兼职安全员一名；层层签订安全包保责任状，形成齐抓齐管、群防群治管理局面。针对工程特点，搞好安全教育，提高全员安全意识，严格遵守有关安全生产和劳动保护方面的法律法规和技术标准。加强安全教育工作，开工前组织施工人员认真学习安全规则、设备的安全操作规程，特种作业人员必须持证上岗；所有施工现场人员必须戴安全帽，否则不准进场。实行工前安全技术交底，工种安全检查，工后安全生产评定制度。现场安全防护员、联络员指定专人，视觉、听觉有缺陷或语言不清楚者，均不得担任防护工作。防护员在执行防护工作时，必须坚守岗位，如因事暂时离开岗位时应有合格人员代替。15
