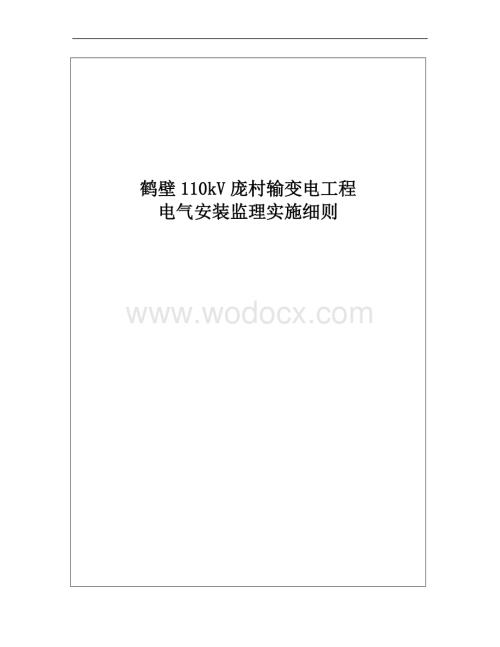

110kV庞村输变电工程专业监理实施细则(电气安装).doc

1、鹤壁110kV庞村输变电工程电气安装监理实施细则 目 次1 工程概况及特点11.1 工程概况12 编制依据13 监理目标23.1 质量控制目标23.2 进度控制目标23.3 造价控制目标34 监理工作流程及重点工作34.1 质量控制流程及重点工作34.2 进度控制重点工作74.3 造价控制重点工作75 监理工作内容、措施及方法85.1 作业人员控制8 5.2 材料、设备控制85.3 施工机具和检测、计量器具的控制95.4 作业方案（措施）的控制95.5 作业过程控制105.6 作业环境控制116 质量通病防治控制措施117 质量控制标准及验评、验收201工程概况及特点1.1工程概况1.1.1规

2、模： 主变容量：远期规划350兆伏安，本期规模150兆伏安；电压等级选用11010kV；出线规模：110kV出线最终4回，本期1回；10kV出线最终30回，本期10回；110kV配电装置：最终4回，单母线分段接线；本期1回，单母线接线。10kV配电装置：最终30回，单母线三分段接线。本期10回，单母线接线。10kV无功补偿：最终每台主变配置1组4.8Mvar和1组3.6Mvar电容器组，本期1台主变配置1组4.8Mvar和1组3.6Mvar电容器组。接地消弧变：本期1#主变10kV侧配置一套10kV消弧线圈接地变成套装置，接地变容量630kVA，站用变容量100kVA，消弧线圈容量500kVA

3、。 对端间隔：220kV衡山变扩建110kV出线间隔1个。2 编制依据 2.1鹤壁110千伏庞村输变电工程监理规划。2.2 GB50319-2000建设工程监理规范2.3 DL/T5434-2009电力建设监理规范。2.4 国家、地方及电力行业现行的有关质量的法规、条例以及施工验收规程、规范、验评标准（详细罗列，注明版本号）。2.4.1建设工程质量管理条例（国务院令279号）2.4.2 DL/T5161.117-2002电气装置安装工程 质量检验及评定规程。2.4.3 GB50148-2010电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范。2.4.4 GB50147-2010电

4、气装置安装工程 高压电气施工及验收规范。2.4.5 GB50149-2010电气装置安装工程 母线装置施工及验收规范。2.4.6 GB50172-1992电气装置安装工程 蓄电池施工及验收规范。2.4.7 GB50168-2006电气装置安装工程 电缆线路施工及验收规范。2.4.8 GB50171-1992电气装置安装工程 盘柜及二次回路接线施工及验收规范。2.4.9 GB50169-2006电气装置安装工程 接地装置施工及验收规范。2.4.10 GB50150-2006电气装置安装工程 电气设备交接试验标准。2.4.11 GB50147-2010电气装置安装工程 低压电气施工及验收规范。2.

5、5电网公司企业标准、规章规定。2.5.1关于印发国家电网公司输变电工程优质工程评选办法的通知（国家电网基建2011148号）。2.5.2关于印发国家电网公司输变电工程达标投产考核办法的通知（国家电网基建2011146号）。 2.5.3Q/GDW248-2008输变电工程建设标准强制性条文实施管理规程。 2.5.4 关于印发国家电网公司十八项电网重大反事故措施（修订版）的通知（国家电网生2012352号）。 2.5.5 关于印发国家电网公司电力建设工程施工质量监理管理办法的通知（国家电网基建2010166号）。 2.5.6 国家电网公司输变电工程标准工艺（一）施工工艺示范手册。中国电力出版社，2

6、011版。 2.5.7国家电网公司输变电工程标准工艺（三）工艺标准库，中国电力出版社，2011版。 2.5.8国家电网公司输变电工程标准工艺（四）典型施工方法（第一辑），中国电力出版社，2011版。 2.5.9关于印发国家电网公司输变电工程质量通病防治工作要求及技术措施的通知（基建质量201019号）。 2.5.10关于强化输变电工程施工过程质量控制数码采集与管理的工作要求（基建质量2010322号）。 2.5.11关于转发国家电网公司工程建设质量管理规定的通知（国家电网基建20111759号）。 2.5.12关于印发国家电网公司工程建设质量责任考核办法的通知（国家电网基建20111751号）

7、。 2.5.13关于颁发电力建设工程施工技术管理导则的通知（国家电网工2003153号）。 2.5.14关于印发国家电网公司输变电工程项目管理流动红旗竞赛实施办法的通知（国家电网基建2011147号）。 2.5.15关于印发国家电网公司电网建设项目档案管理办法（试行）的通知（国家电网办2010250号）。 2.6 其他需要列入的监理依据。 2.6.1 DA/T28-2002国家重大建设项目文件归档要求与档案整理规范。 2.6.2本工程建设单位与其他承包商、供货商（包括设计、施工、材料设备供应等）签订的工程建设合同。 2.6.3设备、材料生产厂家提供的产品说明书和安装工作指导书。3 监理目标3.

8、1质量控制目标 电气安装工程质量满足国家现行及行业施工验收规范、标准及质量检验评定标准的要求。 分项及分部工程合格率为100%，单位工程优良率为100%，不发生一般施工质量事故。工程无永久性质量缺陷。工程带负荷一次启动成功。3.1.1原材料、装置性材料、设备合格率确保100%，抽验送检、设备试验符合国家有关规范、标准要求。3.1.2电气设备安装符合规程要求，设备动作正确可靠、接触良好、指示正确、闭锁可靠。3.1.3母线弧垂符合设计，瓷件无损坏、裂纹。3.1.4软导线、设备引下线无磨损，安装整齐统一，工艺美观。3.1.5充油设备无渗漏、充气设备泄露不超标。3.1.6电缆敷设整齐美观、固定牢靠。3

9、.1.7盘柜安装排列整齐，柜内接线整齐美观，标志清晰齐全。3.1.8全部电气设备实现无垫片安装。3.1.9保护自动装置投入率100%且动作正确，远动装置信息齐全准确，监测仪表投入率100%且指示正确。3.1.10通信系统按设计方案投入且技术指标完好。3.1.11微机监控系统功能满足设计要求。3.2 进度控制目标2013年5月24日开工；2014年1月30日交付竣工预验收。3.3造价控制目标3.3.1计量签证及时率100%、计量误差不大于2.5%；3.3.2严格按照合同要求进行进度款审批和支付，进度款偏差率不大于5%。3.3.3工程变更审查率100%。3.3.4协助业主确保整个工程造价有效控制在

10、工程批准概算以内。4 监理工作流程及重点工作4.1质量控制流程及重点工作4.1.1质量控制流程图（略）4.1.2W.H.S点的设置（见附件一）4.1.2.1安装准备阶段：（1） 监理人员首先应熟悉电气设计图纸，学习国家及行业颁布的现行相关施工规范和质量验评标准、规程。在充分掌握设计意图、了解施工规范、熟悉监理依据的基础上，做好相应监理业务准备，组织电气施工图预检，并做好预检记录，参加电气施工图会检及设计交底会议。（2） 审查施工项目部提交的电气安装施工组织机构及管理人员上岗资格、施工人员数量、工种构成以及特殊工种资格证书。（3） 审批施工方案，重点检查安全文明施工措施和质量保证体系、质量控制措

11、施及验收程序是否符合规范要求，是否具有针对性。（4） 审查施工机械设备数量与质量是否满足施工需要；审查计量工（器）具审验证明（标识）；督促施工方对进场的工器具、设备必须进行维修、保养，并按安全规程规定做周期试验。（5） 安装前应检查对施工人员进行技术交底的情况（查看并签认交底记录）。（6） 检查设备及主要原材料供货计划及落实情况。收集了解设备订货协议书，对进场设备应及时会同业主方设备代表、采购承包方、供货厂家代表、施工方开箱检查。符合验收条件的，应及时向施工方办理移交签字手续。移交时，特别注意记载随设备到场的技术文件、备品备件、专用工具等。由施工方现场保管的备品、备件和专用工具，必须按业主规定

12、进行管理，未经监理和业主同意，施工承包商不得随意动用。（7） 施工方对库存保管的物资必须做到防锈、防潮、防腐。露天存放场要进行铺垫处理，保持排水通畅，存放的物资要上盖下垫，定期检查、定期维护保养。应督促施工方在仓储管理中充分重视安全消防工作。危险品、剧毒品、易燃易爆品，按危险品管理规定办理。贵重物资必须妥善保管，定期检查，确保安全。（8） 见证钢材、SF6气体、绝缘油等主要装置性材料取样检验（或者查验厂家提供相关检测证明文件和质量保证书）：检验进场线材、焊材、电缆、金具、低压电器、导管线槽、灯具等产品质量是否符合设计要求和质量标准，签认施工方填写的“工程材料/构配件/设备进场报审表”。注 上述

13、检验有些是安装施工阶段中的监理内容，在安装准备阶段提出，是强调电气监理人员一定要严把材料关。各项作业开工前，其原材料必须是经过监理检验、签认的。（9） 协同土建监理、土建施工队伍复核各设备基础位置的轴线、标高、垂直度以及预留孔洞、预埋件尺寸，填写工具交接单，办理交接手续。（10） 条件具备时，批准开工。4.1.2.2安装施工阶段电气设备安装总的要求：电气设备安装固定牢固可靠；垂直度、水平度、安装尺寸偏差符合规范要求；设备各部件完好无损；电气连接可靠、接触良好、密封良好，不渗油、不漏气，油、气技术指标符合要求；设备无锈蚀，油漆或镀层完整，相色标志正确，设备接地良好，各种电气距离满足要求。（1）

14、督促施工单位严格按安装作业指导书及经监理审查、审批的施工方案施工。（2） 对重要项目、关键工序，如管母吊装、母线吊装、支架设备吊装、变压器运输及安装、GIS安装、500KV（220KV）户外设备安装、35KV（10KV）配电装置安装、蓄电池组、电缆敷设、防雷接地等，应加强现场监督或实施全过程旁站监理。（3） 吊装作业是本工程安全风险源之一，应按照国家安全法规中有关特种作业的要求实施旁站监理。事前应审核施工单位报审的施工方案，特别是安全措施。吊装时，应分工明确，专人指挥。起吊物应绑牢，并应有防止倾斜措施，吊钩悬挂点应与起吊物的重心在同一直线上，严禁偏拉斜吊，起吊物未固定好严禁松钩。督促施工方对已

15、吊装就位的设备采取有效的防护措施。（4） 安装过程中若发现设备存在质量问题时，应立即拍照、做好记录。同时应立即通知业主、供货方等单位人员到现场检查签证，分清相关责任，协商解决办法，并做好检查签证、会议纪要等记录。（5） 室外设备安装主要是变压器、GIS、开关电器、母线设备、TA、TV、避雷器、监测仪、阻波器、无功补偿装置安装以及接地等的安装。具体分述如下：1） 变压器就位及安装是室外安装施工监理重点，应着重控制以下几点：a) 因变压器由专业的运输公司负责运输，监理项目部则把监理重点放在安装现场卸车、就位、安装方面。b) 变压器在站内搬运就位时，其速度不应超过供货商的要求。用机械牵引变压器时，牵

16、引的着力点应在其重心以下，用千斤顶顶升变压器时，应将千斤顶放置在油箱千斤顶支架部位。c) 对变压器器身检查、安装、注油及密封试验可直接参见引用DL/T5161.117-2002电气装置安装工程质量检验及评定规程相关表格及GB50148-2010电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范，合理运用监理经验进行监理。d) 变压器器身检查时，施工项目部应对参加器身检查的人员进行技术交底，使器身检查人员了解器身内部结构和注意事项。监理人员旁站监理每一台变压器器身检查，并在变压器器身检查的隐蔽记录上签认。e) 注油前，220KV及以上的变压器必须进行真空处理，抽真空前，将在真空下不能承

17、受机械强度的附件（如储油柜、安全气道等）与油箱隔离。检查测量真空度的表计是否校验合格。抽真空时，监视并记录油箱的变形，每10min记录一次，真空度稳定后，每30min记录一次。监理实施见证监理。f) 监视变压器真空度、真空度保持时间（220330KV，不得少于8h；500KV，不得少于24h）、注油油温、注油速度。500KV变压器真空注油后必须进行热油循环，循环时间应大于48h，注油完毕后，在增加电压前，注意其静止时间（110kv及以下，24h；220kv,48h；500kv，72h）。补油净置后，应从变压器套管、升高座、散热器、气体继电器、压力释放装置等部位进行多次排气。2） 开关电器(SF

18、6断路器、GIS、隔离开关等）安装监理主要是控制开箱检查、安装、调试三个环节。发现设备质量问题时，应核实情况，根据供货条件，及时通知业主项目部、厂商、设计、采购现场会商解决。a) SF6断路器监理重点是设备开箱检查、基础及支架标高误差、机构箱固定、支柱瓷套安装、灭弧室、均压电容安装、操动机构安装、SH6充注、接地安装。具体内容见GB50147-2010及DL/T5161.2-2002。b) 隔离开关监理重点是瓷柱安装、导电部分接触部位检查（用0.0510mm塞尺检查）、传动装置、隔离开关调整、接地检查，具体内容见DL/T5161.2-2002。c) SF6封闭式组合电器（GIS）安装监理重点是

19、设备开箱检查、基础及预埋槽钢的水平误差检查（要求和厂家、土建施工队伍一起检查，并书面签证认可）、组合电器元件组装（要求旁站监理）、操动机构检查、SF6充注、接地线安装，具体内容见GB50147-2010及DL/T5161.2-2002。3） 电缆敷设控制要点：电缆支架进场质量检查；支架焊接及安装；检查电缆敷设过程防止擦伤、扭曲、折断的措施，特别是高压电缆和光缆应重点控制；电缆头制作（要求旁站）；电缆分层落架及整齐美观度；电缆标牌完整、规范。4） 互感器、避雷器等安装监理详见DL/T5161.2-2002、DL/T5161.3-2002，监测仪表依据设计图纸和厂家提供测试报告进行检查。5） 母线

20、设备安装：a) 矩形母线安装监理重点：母线材质及规格进场质量检查；搭接面长度、搭接面螺孔布置及规格；母线连接带电体间及带电体与其他物体间距离应符合GBJ149-1990规定。b) 管型母线安装监理重点：铝合金管外观检查；焊接方式必须采用氩弧焊；焊工资格证书检查；焊接试件见证取样送检，检验项目（包括表面及断口检查、焊缝一光探伤试验、焊缝抗拉强度试验等）均合格后方可进行施焊。焊接前坡口加工面检查；对口、衬管、焊缝检查；管形母线吊装、三相母线管段轴线互相平行。c) 软母线架设监理重点：导线及金具检查、液压压接（耐张线夹压接需旁站监理）、软母线安装及整体检查。6） 所有设备接地引下线、连接材料、连接(

21、固定）方式、标志设置等必须符合设计和规范要求。（6） 室内电气设备主要包括主控联合楼及保护小室的计算机自动化设备系统，继电保护系统的屏、柜、盘、台安装，电抗器、电容器、高压成套柜、配电盘、蓄电池组、照明系统等。室内设备安装前，应注意检查土建施工是否具备安装条件，是否存在影响设备安装的未完作业，检查预埋件、沟槽、孔洞尺寸是否符合设计要求。本工程可能存在土建和安装交叉作业的情况，因此，应要求施工单位加强现场协调，非交叉不可的，须采取有效保护措施，防止电气设备受到污染和损坏。施工期间，应督促施工单位，按照文明施工要求，及时清除垃圾，保持室内清洁卫生。1） 控制保护屏（台、盘）安装监理重点：基础型钢安

22、装尺寸检查；柜体就位找正；柜体固定；柜体接地；机械部件检查；电气部件检查；小母线安装（控制保护屏）；二次回路检查及控制电缆接线（每盘抽查15%接线）。具体检查内容见DL/T5161.8-2002。配置母线按照母线安装规程查验、签认。2） 室内接地装置安装监理重点为明敷接地线的位置、接地体走向、间距、高度、伸缩补偿、接地标志、连接板和螺栓、接头搭接和焊接质量等，具体检查内容见DL/T5161.6-2002。3） 电容器组安装监理重点为规格核对、外观检查、出线芯棒检查、外壳间距检测值、密封检查、三相电容量允许误差、支架固定及防腐、引线与接地、熔断器、放电线圈、接地开关、避雷器、所有连接螺栓等。4）

23、 蓄电池组安装监理重点：蓄电池组台架尺寸及外观检查；容器检查及安装质量检查；配（注）液检查与充放电试验（应通知运行单位见证）；施工记录，包括充放电记录及特性曲线、技术参数测量记录。监理应根据规程进行检查和签证。5） 电抗器安装监理重点：铭牌核对及外观检查；依据设计图纸检查安装质量；产品性能质量（主要通过查验厂家和施工单位提交的试验报告确认）6） 电气照明装置监理重点：照明器材进场验收，防止假冒伪劣产品进入；照明系统（开关、插座、灯具、配电箱等）布置是否符合设计要求；施工工艺是否规范、美观；施工记录检查及签证是否符合要求。4.1.2.3 电气设备安装的监理要求：(1) 树立安全、质量、进度、投资

24、、信息管理的全方位监理意识，突出安全文明施工监理和质量监理。努力实现本工程安全质量目标，达到“工程实体精品、监理行为规范、监理信息完整”的监理工作标准。(2) 全面覆盖、突出重点。高标准，严要求，确保工程安全和质量。发现安全质量问题，应立即指出，令其纠正，并及时汇报。(3) 正确使用监理语言和监理手段，既要注意协调好关系，又要注重监理实效。重大问题必须以书面形式记载、出示、沟通。重视书面、图像证据留存，不得“以言为凭”。(4) 监理记录的记载与施工记录的检查尽量同步，以便及时发现、纠正、解决问题，避免二者相互矛盾。(5) 提高工作效率，坚持“今日事，今日毕；此时事，此时毕”不拖沓。4.2 进度

25、控制重点工作 （本节编写应根据本工程的具体情况和进度计划找到影响进度的关键工作，分析影响这些工作的各个环节并实施控制，从而保证关键工作的正常进行）。 鹤壁110千伏庞村输变电工程于2014年9月开工，按业主要求，应于2015年7月竣工投产，工期合理，承包单位已对此做了相应的安排和相对充分的准备，为确保故工程质量及顺利实现创优目标，本工程在进度控制方面除按常规的进行控制外，还必须采取一些特殊措施，重点工作包括：4.2.1 审查施工单位的施工总进度计划与工程工期目标是否一致，同时审查其他单位的工作进度计划（如设计出图计划、电气设备订货、供货计划等）是否满足施工进度需求，会同建设单位进行协调。4.2

26、.2 加大现场协调工作力度。如本工程的工地例会周期定位7天，电气安装队伍进场后，每周组织一次工地例会。工地例会中除协调工程质量、安全方面的问题外，还需重点协调各参建单位的进度计划、进度实施情况，满足工程整体协同推进的需要。4.2.3加大现场进度信息收集力度，专业监理工程师每天收集设备、材料到货时间，施工进度情况，未到货设备、材料情况，何时到场，设计图纸出图计划等，对各参建单位的进度信息做一次全面收集，以满足工程进度控制所需。4.2.4审查专项施工方案时，应注意从施工方案的组织、人力资源和机械设备的配置保证施工进度。4.2.5当实际进度与计划进度不一致时，注意分析原因，提出下阶段的调整要求，在不

27、改变最终竣工日期的前提下对计划进行调整。4.3 造价控制重点工作4.3.1 进行合同风险分析，防止索赔事件发生。4.3.2 当发现施工方未按合同条款履约时及时提出监理意见，责令施工方整改。4.3.3 对施工项目部可能提出索赔要求事件要迅速反应，查明事实，提出监理意见，并向建设单位报告。4.3.4督促施工单位对已完合格工程量进行申报，及时进行验收签证，为工程支付进度款、结算做准备，结算时审查施工单位申报的工程总量，认真签署监理意见。4.3.5 审查施工单位月度完成的有效工作量，认真签署每月的进度款支付意见。4.3.6 严格控制设计变更，审核施工单位提出的有关费用增加项目，提出监理意见。施工单位提

28、出的变更未经建立许可不得组织施工。5 监理工作内容、措施及方法5.1 作业人员控制5.1.1 在电气安装开工前总监理工程师对电气监理人员进行交底，明确各监理人员的职责，分工明确，并做好交底记录。监理项目部坚持以人为控制核心，在影响质量的五大因素（人、机、料、法、环）中，人的因素是首要因素，避免人为失误。根据本监理项目部监理目标，监理人员应特别重视监理行为的规范性、监理资料的完整性。比如，相关监理记录、表格、监理文书（如通知单、联系单、纪要等）应能覆盖施工监理活动的全过程、全方位，且尽量在监理过程中自然形成，而不是事后补充。5.1.2 在电气安装工程开工前总监理工程师审查“施工项目部管理人员资格

29、报审表”，并签署审查意见。审查要点：（1） 主要施工管理人员(项目经理、项目技术负责人、专职质检员、专职安全员等）是否与投标文件一致。（2） 管理人员数量是否满足工程施工管理需要。（3） 更换项目经理是否经建设管理单位书面同意。（4） 应持证山岗人员所持证件（施工项目部应对其报审的证件复印进行确认，并注明原件存放处）是否有效。5.1.3在单位工程开工前电气专业监理工程师审查施工项目部报审的“特殊工种/特殊作业人员报审表”，并签署审查意见。审查要点：（1）特殊工种/特殊作业人员的数量是否满足工程施工需要。（2）特殊工种/特殊作业人员的资格证书（施工项目部应对其报审的资格证书复印件进行确认，并注明

30、原件存放处）是否有效。5.1.4电气专业监理工程师，监理员检查现场施工管理人员（由其是质检人员）、特殊工种/特殊作业人员持证上岗情况，检查是否到岗到位，技术水平是否符合要求。发现现场人员与报审人员不符者，责令其重新报审，对资质不符合要求的人员，向施工项目部发出“监理工程师通知单”通知项目部予以调整。5.2 材料、设备控制 （对进场材料、设备的报审和资质进行检查，组织复检、见证取样等检验；落实材料、设备到位情况；落实保管情况等）5.2.1 审核施工项目部报审的“主要材料及构配件供货商资质报审表”，审查施工项目部选择的供货商的资质，符合要求后由总监理工程师予以签认，并报业主项目部批准。监理项目部主

31、要审查内容如下： （1）供货商资质证明文件是否齐全。资质证明文件一般包括营业执照、生产许可证、产品(典型产品）的检验报告、企业质量管理体系认证或产品质量认证证书（如果需要）等，新产品应有型式试验报告、鉴定证书等，特种设备应有安全许可证等。报审表应在附件中详列资料名称。 （2）供货商资质是否符合有关要求。5.2.2审核施工项目部报审的“工程材料/构配件/设备进场报审表”，主要审查质量证明文件（一般包括产品出厂合格证、检验、试验报告等）是否满足要求，符合要求后予以签认。5.2.3 对拟进场使用的工程材料、构配件、设备的实物质量进行检查，设备、材料、构配件应符合订货合同的规格、型号、数量及供货范围，

32、包装应完整，并应有出厂合格证、试验（化验）记录或材料报告及必要的技术文件。对规定要进行现场见证取样检验的材料或构配件（导线压接、管母焊接、SF6气体、绝缘油）进行见证取样送检，并对检（试）验报告进行审核，符合要求后批准进场。监理项目部审查或验收不合格，应要求施工项目部立即将不合格产品清出工地现场。5.2.4 审批施工项目部提出的“主要设备（材料/构配件）开箱申请表”，组织施工项目部、供应商、业主项目部参加开箱检验，签署“主要设备/材料开箱检查记录表”。检查进场使用的设备、材料、构配件、半成品质量状况及保管条件，进入现场的合格材料应分类、分期、分批入库保管。有防潮或特殊要求的设备或材料，应采取防

33、潮措施或有效的特殊措施后保管存放。不符合要求时，要求施工项目部立即将不合格产品清出工地现场。5.2.5 若发现缺陷，由施工项目部报（工程材料/构配件/设备缺陷通知单），待缺陷处理后，监理项目部会同各方在（设备缺陷处理报验表）上确认。5.3 施工机具、检测、计量器具的控制5.3.1 审核施工项目部报审的“主要测量计量器具/试验设备检验报审表”，主要审查机械/器具规格、型号、数量是否满足需要，证明文件是否合格等内容。检查用于工程的主要测量器具、计量器具、施工机具的实际状况，确保检验有效、状态完好、满足要求。5.3.2 审查施工项目部报审的“试验（检测）单位资质报审表”，要审查试验单位是否符合要求。

34、监理项目部审查内容如下：（1） 拟委托的试验单位资质等级是否符合业主项目部的要求，是否通过计量认证。（2） 试验资质范围是否包括拟委托试验的项目。（3） 试验设备计量检定证明。5.4 作业方案（措施）的控制5.4.1 审查施工项目部报送的“一般施工方案（措施）报审表”，主要审查内容的完整性、工艺的合理性、方法的先进性、保证措施的针对性。5.4.2 审核施工项目部编报的关键项目或关键工序的“特殊施工方案（措施）报审表”，主要审核特殊施工方案内容的完整性、工艺的合理性、方法的先进性、保证措施的针对性，并向业主项目部报审。对重要方案参加专题会审并监督实施。5.4.3 电气安装开工前要求施工项目部应制

35、订施工方案或作业指导书，施工方案、作业指导书在自行审批的基础上报监理审批。（1） 一次设备吊装、搬运施工方案。（2） 变压器安装（含吊罩）施工方案。（3） GIS安装施工方案。（4） 软母线安装施工方案。（5） 管母线安装施工方案。（6） 电缆敷设及二次接线施工方案。（7） 高压电缆敷设（隧道）施工方案。（8） 高压试验方案。（9） （主变压器/GIS）耐压试验方案，主变压器/GIS局部放电试验方案。（10） 接地装置制作安装施工方案。（11） 运行站临近带电作业施工方案。（12） 直流系统蓄电池安装及充放电作业指导书。（13） 配电装置作业指导书。（14） 无功补偿装置安装作业指导书。 其中

36、运行站邻近带电作业施工方案、变压器安装（布置）施工方案要求施工单位按特殊施工方案报审。5.4.4 在开工前和各分部工程开始前，督促施工项目部进行施工技术交底，并参与施工过程中重要（关键）环节的施工技术交底会，监督检查各种方案的执行情况，检查发现施工方未按批准的施工方案执行，应及时通过总监理工程师向施工项目部签发“工程暂停令”，并告知业主项目部。要求施工项目部停工整改，整改完毕后填报“工程复工申请表”，并经监理人员复查，符合规定要求后，总监理工程师同意后签署“工程复工申请表”，批准复工，并将复工情况告知业主项目经理。5.5. 作业过程控制5.5.1 对施工项目部报审资料进行现场核查，主要检查现场

37、实际情况是否与报审资料一致，是否满足工程实际需要。5.5.2 监理项目部应结合工程例会，定期对工程质量状况进行分析，提出改进质量工作的意见，对存在的质量薄弱环节和问题，提出整改要求，并落实上一次会议提出质量问题的整改结果。5.5.3根据需要及时组织召开质量专题会议，解决施工过程中出现的各种质量问题。5.5.4 运用工序检查、见证、旁站、巡视、平行检验等质量控制手段，对工程施工质量进行检查、控制。按照“变电站工程监理旁站方案”（JZLB3)对重点部位、关键工序进行旁站监理，及时填写“旁站监理记录表”（JZLB8）。根据施工进展，对施工现场进行巡视，重点检查施工质量管理是否到位、施工作业是否满足规

38、范和设计要求，发现问题及时纠正。监理人员应及时填写“质量监理巡视情况周报表”（见附件二中JZLB4），按照有关要求做好平行检验工作（见附件二中JZLB5、JZLB6)。工程开工、工序交接及隐蔽工程隐蔽前，监理项目部应进行检查、确认。5.5.5 施工过程中出现的质量缺陷，应及时下达“监理工作联系单”或“监理工程师通知单”，要求责任单位限期整改，完成整改后监理项目部复检。5.5.6 施工现场出现以下情况之一，监理项目部应书面通知施工项目部立即进行停工整改，并报业主项目部。（1） 发现重大施工质量隐患，或发生一般及以上质量事故。（2） 无作业指导书、无质量保证措施施工。（3） 作业人员未经技术交底施

39、工，特殊工种、特殊作业人员无证上岗。（4） 施工现场质量管理人员不到位或未按作业指导书施工。（5） 施工人员擅自变更设计图纸进行施工。（6） 使用没有合格证明的材料或擅自替换、变更工程材料。（7） 未经资质审查的专业分包单位进场施工。（8） 隐蔽工程未经验收擅自隐蔽。（9） 其他严重不符合施工规范的施工行为。 监理项目部应督促施工单位及时整改。经复核上述问题已消除，监理项目部应及时下达复工令，并抄报业主项目部。5.5.7 督促施工项目部落实强制性条文执行计划，由专业监理工程师对强制性条文执行情况检查确认。5.5.8 按照国家电网公司输变电工程施工工艺标准库、国家电网公司输变电工程施工工艺示范手

40、册的要求，督促施工项目部在施工过程中应用实施，提高施工工艺水平。5.5.9 审核施工项目部报审的“试品/试件试验报告报验表”，主要审查试验结果是否合格或满足设计要求等内容。5.5.10 配合质量监督机构完成变电站投运前安装调试工程质监工作和有关质量问题的整改闭环。5.6 作业环境控制 检查项目部、材料堆放场及加工场的布置是否满足施工的需要，其工作环境要求整洁、干净。特别是一些重要设备的安装时应注意周围工作环境整洁、干净。如在主变压器吊罩检查时、器身检查时，应注意周围空气温度不宜低于0，器身温度不应低于周围空气温度，当器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度10。当空

41、气相对湿度小于75%，器身暴露在空气中的时间不得超过16h；器身检查时，场地四周应清洁和有防尘措施。 （六氟化硫封闭式组合电器装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并采取防尘、防潮措施。）6 质量通病防治控制措施 电气一次设备安装质量通病防治控制阶段质量通病防治内容质量通病防治要求质量通病防治控制措施图纸预检阶段对于主变压器中性点接地部位应按绝缘等级增加防护措施检查设计图纸中主变压器中性点接地部位是否已按绝缘等级设置防护措施（1）对每个卷册的图纸均要形成书面的监理内检记录。（2）加强对相关标准、规范的学习。（3）不符合要求的情况，通过设计图纸会检或监理工作联系单向设计

42、单位书面提出。设备预埋件及构支架预留螺栓孔应与设备固定螺栓规格相匹配检查相关图纸中设备预埋件及构支架预留螺栓孔是否与设备固定螺栓规格相匹配对随设备支柱一体加工的隔离开关机构箱固定基座误差提出要求，以保证隔离开关垂直拉杆的垂直度检查设计图纸中是否明确了对随设备支柱一体加工的隔离开关机构箱固定基座误差的要求电抗器室10kV母线支柱绝缘子爬电比距应满足该地区污秽等级的爬电比距要求检查设计图纸中电抗器室10kV母线支柱绝缘子爬电比距是否满足该地区污秽等级的爬电比距要求 电气一次设备安装质量通病防治（续表）控制阶段质量通病防治内容质量通病防治要求质量通病防治控制措施图纸预检阶段设备支架柱（杆）头板的几何

43、形状与尺寸，不得影响电缆穿管与设备接线盒的连接；混凝土环形杆杆头板加筋肋的位置不得影响接地扁铁的焊接检查图纸中设备支架柱（杆）头板的几何形状与尺寸，是否影响电缆穿管与设备接线盒的连接；混凝土环形杆杆头板加筋肋的位置是否影响接地扁铁的焊接（4）加强对强制性条文的学习。（5）检查施工图纸是否满足施工需要，协助做好优化和完善设计工作设备支架柱（杆）的基础应不影响操动机构箱电缆穿管的顺畅穿入检查图纸中设备支架柱（杆）的基础是否影响操动机构箱电缆穿管的顺畅穿入在技术协议中，应明确随设备成套供货的支架加工误差标准，防止现场安装增加垫片督促设计在技术协议中，明确随设备成套供货的支架加工误差标准在技术协议中，

44、明确设备本体、机构箱门把手、螺栓等附件的防锈蚀（如烤漆、热镀锌、镀铬等）工艺督促设计在技术协议中，明确设备本体、机构箱门把手、螺栓等附件的防锈蚀工艺对设备厂家设计的本体接地端子，设计应提出满足变电站设备接地引线搭接面积的要求检查图纸中对设备厂家设计的本体接地端子，设计应提出满足变电站设备接地引线搭接面积的要求主变压器等大型设备至少应有两个固定接地检查图纸中主变压器等大型设备至少应有两个固定接地对设备厂家现场配置的主变压器排油充氮灭火装置连接管道应提出防渗漏措施检查图纸中对设备厂家现场配置的主变压器排油充氮灭火装置连接管道是否提出防渗漏措施施工阶段充油（气）设备渗漏主要发生在法兰连接处。安装前应

45、详细检查密封圈材质及法兰面平整度是否满足厂家说明书要求。主变压器充氮灭火装置连接管道安装完毕，必须进行压力试验(可以单独对该部分管路在连接部位密封后进行试验，也可以与主变压器同时进行试验。参考试验方法：主变压器注油后打开连接充氮灭火装置管道阀门，从储油柜内施加0.030.05MPa压力，24h不应渗漏)要求施工单位在对充油（气）设备安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求；现场抽检螺栓紧固力矩是否满足厂家说明书要求；见证主变压器充氮灭火装置连接管道安装完毕后进行的压力试验，试验需符合设计及规范要求（1）监理内部加强对强制性条文的学习。（2）加强平时的巡检和平行检验质量控制活动。

46、（3）监理项目部通过相关施工方案的审查，督促施工单位按照审批的施工方案执行在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染。为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固现场巡查电（气）焊设备支柱上配置隔离开关机构箱支架时，需采取措施，以免造成设备支柱及机构箱污染。巡查隔离开关垂直及水平拉杆连接处夹紧部位是否可靠紧固电气一次设备安装质量通病防治 （续表）控制阶段质量通病防治内容质量通病防治要求质量通病防治控制措施施工阶段在槽钢或角钢上采用螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫在槽钢或角钢上采用螺栓固定设备时

47、，现场巡查槽钢及角钢内侧是否穿入与螺栓规格相同的楔形方平垫（1）监理内部加强对强制性条文的学习。（2）加强平时的巡检和平行检验质量控制活动。（3）监理项目部通过相关施工方案的审查，督促施工单位按照审批的施工方案执行结合滤波器到电压互感器（CVT）的连线应采用绝缘导线连接结合滤波器至电压互感器（CVT）或者耦合电容器末屏应采用带绝缘的软导线连接充油设备套管使用硬导线连接时，套管端子不得受力建议设计对充油设备套管宜使用软导线连接，使套管端子少受力加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸正确、焊缝工艺美观加强电焊工特殊工种上岗证的检查，要求持证上岗，加强母线桥支架、槽钢、角钢、钢管等焊接项目验收对设备安装中的穿芯螺栓（如避雷器、主变压器散热器等），要保证两侧螺
