110kV线路工程跨越搭棚施工方案.doc

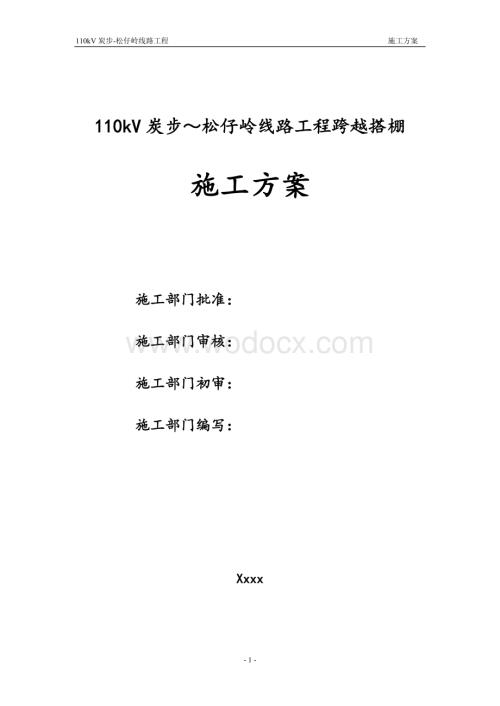

1、110kV炭步-松仔岭线路工程 施工方案110kV炭步松仔岭线路工程跨越搭棚施工方案施工部门批准： 施工部门审核： 施工部门初审： 施工部门编写： Xxxx目 录一 、工程概况3二 、工作任务及内容4三 、施工现场安全组织措施4四 、保证施工的现场安全措施5五 、保证施工的现场技术措施7六、危险点辨析13七 、竣工14八、应急预案14九 、环境保护及文明施工措施16一、工程概况110kV炭步松仔岭线路工程新建线路长2.3km，沿线有多处10kV线路、通信线路以及公路、运输带等，需搭设跨越棚架（详细跨越见附表），为保证工程顺利进行，确保施工时的人身、电网、设备安全，特制定本施工方案，全体施工人员

2、在施工中必须遵守和执行该方案内的施工安全措施和施工技术措施。110kV炭步松仔岭线路工程交叉跨越详情杆塔号交叉跨越物S10S11公路1处，运输带1处，10kV石湖F5石南干线,低压线路1条,广州新友兴玻璃厂大门口1处S11S12通信线路1条，低压线路2条。S12S13低压线路1条，果树S13S14通信线2条，公路1处，果树，10kV石湖F6步云干线S14S15低压线路1条，房屋1处。S15S16房屋1处，果树S16S17果树S17S18果树S18S19房屋1处，低压线路1条，果树S19S20低压线路2条，果树、房屋1处备注跨越果树需每隔18米搭棚1处二、工作任务及内容2012年8月28日至20

3、12年9月30日新建110kV炭步松仔岭线路工程沿线跨越架搭设三、施工现场组织机构及人员安排1、组织管理机构及职责工程负责人：陈辉华 13926239889项目负责人：陈 劲 13416266655现场负责人：李忠成 13660111155现场安全员：文厚质 156251263722、职责范围：（1）工程负责人：负责本工程施工人员的组织、任务安排，施工安全及工程质量的监督、组织工程验收及制定安全生产管理措施。（2）项目负责人：负责本工程的施工管理，科学组织和调配参加工程施工的人、财、物资源，保证工程进度按计划完成，确保工程质量、现场的环境保护和安全文明施工。（3）现场负责人: 负责现场人员的安

4、排、协调。（4） 安全员：严格落实施工现场的有效安全措施，督促和检查施工人员是否执行安全施工和安全措施情况。发现施工中不安全的苗头及时制止。现场负责人传达工作负责人的安全技术措施交底和许可工作命令，并随时向工作负责人汇报本次的工作情况。四、保证施工的现场安全措施1、认真贯彻“安全第一，预防为主”的方针，严格执行安规的规程要求，认真落实公司颁发的有关安全要求及文件精神。2、施工前应组织全体施工人员进行安全、技术交底，明确安全、技术要求。3、工作前对工器具进行认真检查，禁止不合格的工器具进入施工现场使用。4、施工人员要分工明确，密切配合，服从指挥。5、应避免上下交叉作业。必须交叉作业时，要互相照应

5、，密切配合。6、施工中要做好防滑、防雷、防高处坠落等措施。7、施工材料现场堆放应有封闭场所，或根据现场实际情况做简单的围栏，材料堆放整齐，由专人看管，无关人员未经允许不得进入。做好吊装施工现场的封闭，根据施工现场实际情况，设施工围栏、警告标志封闭施工现场，非施工人员、车辆不得进入施工现场。在繁忙路段作业，应和交警部门联系封路施工，由专人协助维持交通秩序。图3速差式自控器当在高空作业，活动范围超出安全绳保护范围时，必须配合速差式自控器使用图1双背带式安全带110kV及以上输电线路杆塔上，应使用双背带式安全带或全身式安全带图2全身式安全带对于工作高度在80米以上的输电线路上必须使用全身式安全带8、

6、离地面2m以上的工作均属高空作业。高空作业应按(广电安（2006）48号文)广东电网公司安全带技术管理有关规范执行,具体执行安全带样板见下图1、图2、图39、 安全带每次使用前要进行外观检查，有破损的，不得使用。10、 安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的钢丝绳上。禁止挂在移动或不牢固的物件上。11、系好安全带后必须检查扣环是否扣牢。在杆塔上转位时，不得失去安全带保护。12、当使用3米以上安全绳时，应配合缓冲器使用；当在高空作业，活动范围超出安全绳保护范围时，必须配合速差式自控器使用。五、保证施工的现场技术措施1、搭设棚架的施工要求：（1）棚架主要分为主排和副排，主排搭

7、设用的竹必须是干燥的毛竹，竖竹间距为1.5M,横排竹间距为1M，竖竹与世隔绝支撑竹必须牢固埋入土中或固定于其它物体处。（2）副排一般每3M设一排，主、副排顶部的连线对夹角不大于30。若副排不能满足要求，应在被跨越处面一侧加设拉线，以策安全。（3）越线架的宽度应按如下公式确定：L=（e+3）/sin其中：e为两边线距离，角为两边行与被跨越物的交叉角。2、具体施工方法：（1）跨越架主要分为主排和副排，搭设竹棚的主排所用的主材必须是生长期在3年以上、根部直径不小于100MM、顶部直径不小于90MM的毛竹，毛竹必须保持干燥。毛竹柱驳接长度不小于3根横杆的长度，横杆间距0.650.75米,驳接长度不小于

8、3立柱间的长度.每个节点用竹篾和铁丝绑扎。主副排每四米距离范围内设置一道剪刀撑，角度在4560 范围。（2）跨越架每隔67根立杆处应设置一道支撑及每隔1314根立杆应设置一条拉线，支杆角度在4560 范围，视乎地形条件而变化。撑脚基部泥土夯实，立杆埋入地内0.5米，用桩锚固。驳撑和撑嘴施以铰子铰牢，封顶棚面阵高竹间距为0.20.3米，阵面设水平增角，主排两侧设羊角。（3）为加强棚架的稳定性和抵御六级以下大风的抗风能力及正常使用，在棚架四角的中腰或顶部加设20MM尼龙绳（#8铁线、10钢丝绳）风揽【跨越10KV电力线、公路棚架临时拉线必须使用钢丝绳】。尼龙绳固定在角铁桩上。如果天气预报有六级以上

9、大风，将采取提前拆除跨越架措施，以保证电力线路的安全运行。（4）封顶的要求棚架封顶时先用木杉顺线行方向每隔2米排架，之后用毛竹正交叉线行方向并排，再用尼龙绳编织成网第二次封顶。在跨越架搭设至接近10KV电力线及封顶时，要求10KV电力线路退出重合闸。如有毛竹长度在安全范围之内,则要锯断,保证安全距离。安全距离：水平1.5米,垂直3米;跨越架封顶时，先用木杉顺线行方向每隔2米排架，之后再用毛竹正交叉线行方向并排。封顶过程，申请办理线路第二种工作票要求线路退出重合闸。跨越道路施工时，必须得到公路部门许可后，以及在公路部门协助人员的协助确保安全的情况下才能施工。跨越高速路施工时，同样必须得到高速路部

10、门许可后，以及在高速路部门协助人员确保安全情况下才能施工。跨越架的载荷小横杆一般可承载150KG重量，施工人员攀登、作业在同一垂面不同层次之横杆高度7米内可容纳两个人员；10M可容纳3个人。封顶跨越天花架面壹平方米均布荷载约180KG，架线时能承载两根导线通过施工，同时可容纳一至两人监护作业（注意攀登时要抓牢立柱，脚登踏点应）靠近横杆与立杆的绑扎点，如上下同时有施工人员作业时应错开垂直位置）。搭设跨越架与带电体之间的最小安全距离在考虑施工最大风偏后不得小于如下表规定：跨越架与带电体最小安全距离 跨越架部位被跨越电力线电压（KV）1035110220架面与导线的水平距离（M）1.51.52.02

11、.5无地线时,与带电体的垂直距离封顶杆2.02.02.53.0封顶网3.03.03.54.0有地线时,与地线体的垂直距离封顶杆1.01.01.52.0封顶网2.02.02.53.0施工期间棚架内的线路均带电运行，要棚架搭设必须牢固，为防止大风的影响，在棚顶四角分别打拉线。未明规划路的棚架设置由于未明规划路车流量较少，行车速度不快，但为保证该路段在施工过程行车的安全，在跨越路段一侧搭设一处棚架承托导地线和绳索，在施工过程中设专人负责，满足通车安全距离不小于8M，并保证有足够的行车通道。（注：跨越道路a、必须公路人员允许后方可开工。b、道路两边的棚架必须打设临时拉线，必须保证导线展放棚架绝对稳固。

12、）3、跨越架的塔设跨越架塔设采用竹制结构，三相导线塔设整体跨越架，并用经纬仪定位以保证位置准确。（1）跨越架宽度 L=S/sina+4 式中 L：跨越架顶有效宽度（米） S：被跨相邻二杆边导线最大距离（a：交叉角）（2）跨越架高度 H=h+h1+h2式中h：被跨越物高度（米） h1：跨越架顶最低底与被跨越物之间最小垂直距离（米）见表 h2：没有封顶跨越架考虑（h2=0.51.0m的高度裕度）表1：跨越架对被跨越物的最小距离应满足下表要求：被跨越物名称公路铁路通讯线路最小水平距离至路边0.5米至路中心3米0.6最小垂直距离至路面6米至轨顶7米1.5表2：跨越架与带电体的最小距离应满足下表要求：电

13、压等级10KV35KV110KV220KV跨越架对线路的最小水平距离1.51.52.03.0无架空地线线路的跨越架封顶与电力线的垂直距离2.02.02.53.0有架空地线线路的跨越架封顶与架空地线的垂直距离1.01.01.52.0（3）跨越架示意图跨越架高度超过8米时扎主排和附排，主排宽度不少于3米；双面跨越架需封顶； 示意图如下： 主排 副排 A 单侧双排 B 双侧双排 C 单排单侧 D 双侧单排每根立柱需埋深0.5米，立柱之间距离不大于1米，横连爬距不大于0.8米。4、拆除跨越架注意以下问题（1）拆除时跨越架要本着“先绑后拆，后绑先拆”的原则，按层次由上而下进行。（2）拆除时先拆封顶杆，然

14、后依次拆小横杆、大横杆、十字撑、逐层的临时拉线、立杆等。（3）拆除人员应相互配合操作，思想要集中，上下要呼应，架材应有传递，不得抛扔铁线，拆下来的架杆应堆放整齐，严禁上下同时拆架或将跨越架整体推倒。六、危险点辨析序号危险点可能导致的事故预控措施1跨越架与跨越物体安全距离不够触电测量监控跨越架与被跨越物距离，确保满足安全距离要求2安全带未定期试验高空坠落定期进行拉力试验，使用前进行外观检查，有破损不得使用3不停电越线架搭设时在架内侧攀登或作业触电在靠带电体内侧悬挂“禁止攀登”警示牌，安全监护人监督到位4高空作业不穿软底鞋高空坠落不穿软底鞋不得登塔作业5跨越架中心偏移导地线接触电力线触电用仪器测量

15、搭设方向，在搭设过程中监控测量保证方向准确6雨后高处作业高空坠落清除鞋上泥巴及塔上积水，按要求扎好安全带7进入施工现场人员未正确佩带安全帽机械伤害不戴安全帽不得进入施工现场8受力工器具以小代大机械伤害工器具严禁以小代大9高空作业所用的工具和材料未放在袋内或用绳索扎牢，上下传递未用绳索吊送，乱抛掷。物体打击使用工具袋装小物件，上下传递用麻绳吊送10高空作业人员随意搁置物品或浮置工具塔材物体打击严禁搁置物品或浮置工具塔材，进行可靠、牢固绑扎、固定11高空上下交叉作业物体打击分层作业避免在同一垂直线上作业七、竣工工作完成后，经验收合格，确认工作人员及工器具全部撤离，才能结束工作。八、应急预案1、人员

16、触电立即把触电者接触的那一部分带电设备的开关或刀闸断开，将伤者同电源脱离，将伤者脱离电源的过程应注意自保，触电者没脱离电源前，不能用手直接触及伤者：伤者脱离电源后，如果神志清醒，应使其就地平躺，不要站立走动；如果神志不清，应就地仰面躺平，保持气道通畅，并拨打“120”求助；当伤者呼吸和心跳停止时，应立即按照心肺复苏法进行就地抢救至医务人员来到。2、高空坠落抢救时应使伤员安静平躺，判断其全身情况和受伤程度，出现出血应及时止血，使用消毒棉纱覆盖伤口进行包扎；脑颅外伤时应使伤员采取平卧位，保持气道通畅，如外观无出血，但面色苍白、脉搏细弱、气促、四肢冰冷等状态，应保持温暖，速送医院救治。3、中暑当发现

17、施工人员中暑时，应立即将病员转移到阴凉通风处休息，用冷水擦浴，湿毛巾覆盖身体，及时给病人口服盐水补充身体的盐份，严重的送医院治疗。4、现场火灾当出现火灾时，首先要保持冷静，如果火灾程度较小可以控制，应马上组织人员使用适当的灭火器进行扑救；如果火灾程度较大不受控制，应马上将火灾现场的易燃等物品撤离到安全地点并拨打火警电话“119”求救。5、中毒应立即将其他施工人员撤离现场，转到通风良好处休息；已昏迷的人员应保持呼吸通畅，抢救人员按照“心肺复苏法”进行抢救并打 “120”求救。6、事故上报程序现场第一发现人现场值班人员现场应急救援小组组长公司值班人员公司生产安全事故应急救援小组向上级部门报告。7、

18、应急救援程序生产安全事故发生后，应急救援组织立即启动如下应急救援程序：现场发现人：向现场值班人员报告现场值班人员：控制事态保护现场组织抢救，疏导人员。现场应急救援小组组长：组织组员进行现场急救，组织车辆保证道路畅通，送往最佳医院。公司值班人员 ：了解事故及伤亡人员情况公司生产安全应急救援小组：了解事故及伤亡人员各简况及采取的措施，成立生产安全事故临时指挥小组，进行善后处理事故调查，预防事故发生措施的落实。并上报上级部门.九、环境保护及文明施工措施1、本次施工全线地段基本为花圃、鱼塘、河涌，施工时一定要注意文明施工，尽量减少对周边绿化、农作物、鱼塘、河涌及公路的伤害。2、施工人员着装要整齐（统一

19、）、现场戴安全帽（统一）、佩戴胸卡。3、材料、设备等放置合理，各种材料标识清楚，排放有序，并符合安全防火标准。根据现场情况，选择合理布置，力求占地最少，搬运距离最近，对环境造成的污染最小。4、现场机械设备完好整洁，放置合理，并经常保持机械设备的机身及周围环境的清洁。机械的标记、编号明显、安全装置可靠。5、白色垃圾应严格按公司质量安全卫生环保条例进行处理，产生后立即进行回收处理，不允许在施工结束后统一处理。6、现场废弃的编织袋、塑料制品、线绳等杂物，不许乱丢，应及时清理、回收，使施工现场做到工完料尽场地清。7、施工完毕后，派专人进行清理施工过程遗留的废弃物。 8、严格控制现场机械噪音、以防干扰附近人员。9、在施工现场宿留人员，不得乱扔废弃物，不应随地大小便，不应有大的喧闹，搞好环境卫生。10、工地施工现场危险区域要悬挂明显标牌、警示牌。11、严格按规范施工，对施工便道要经常洒水，防止尘土飞扬并做好施工用水的处理工作。 广州市花都耀华供用电工程有限公司 2012年08月26日- 17 -
