330kV变电站110kV送出工程环境影响报告表.doc

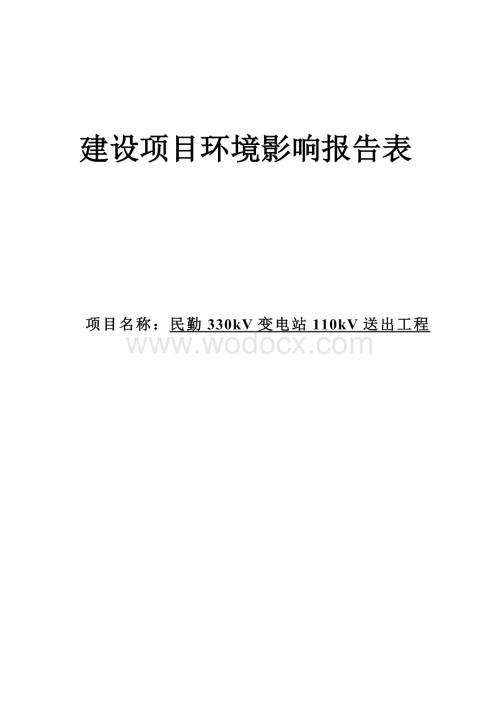

1、建设项目环境影响报告表 项目名称：民勤330kV变电站110kV送出工程 建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1、项目名称指项目立项批复时的名称，应不超过30字（两个英文字段作一个汉字）。2、建设地址指项目所在地详细地址，公路、铁路应填写起止地点。3、行业类别按国标填写。4、总投资指项目投资总额。5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。6、结论和建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有

2、效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8、审批意见由负责审批项目的环境保护行政主管部门批复。1 工程内容及规模：1.1电力系统现状1.1.1工程现状110千伏红沙岗变于2008年12 月建成投运，主变容量为31500 千伏安，由330 千伏双湾变出单回线为其提供电源，线路型号为LGJ-240,线路长度60.082 千米。电气主接线为单母线接线方式，送出负荷主要为太西煤矿的用电负荷、九条岭青苔泉地区的煤矿等工农业负荷和红沙岗地区的工农业负荷。2011 年，110 千伏红沙

3、岗变扩建31500 千伏安主变一台，增容为231500 千伏安。新建110 千伏新华变至110 千伏红沙岗变110 千伏架空送电线路，作为110 千伏红沙岗变的第二电源。新建线路长度51.5 千米，导线型号为LGJ240，110 千伏新红线与110 千伏红双线并列运行。民勤330kV变电站110kV送出工程投资552万元，其中环保投资约10万元，环保投资占总投资比例约1.81%。1.1.2武威110kV 电网现状 目前，武威高压配电网由三部分构成，即武威中部网、武威北部网、武威南部网。武威中部电网是以330 千伏凉州变为中心的辐射式电网，并以古发线1127线路作为备用电源，凉州变#1、2 主变

4、并列运行，凉州变110 千伏甲、乙母线并列运行，主供110 千伏黄羊变、泗水变、武南变、高坝变、城西变、谢河变、土门牵引变。并通过凉发双回带发放变110 千伏甲乙母线，转供110 千伏武威变、皇台变、九墩变负荷。武威北部电网（民勤片）是以330 千伏双湾变为电源点。主供110 千伏民勤变、红柳园变、红沙岗变负荷。110 千伏民勤变由330 千伏双湾变双民双回线供电，民红1117 线路运行带红柳园变负荷，110 千伏红沙岗变由330 千伏双湾变双红1117 线路供电。武威南部电网（天祝网）是以330 千伏古浪变和永登变为电源点。主供110 千伏华藏变、打柴沟变、裴家营变负荷。110 千伏华藏寺变

5、由330 千伏永登变永华双回线供电。110 千伏打柴沟变由330 千伏古浪变古打双回线供电，打华双回线运行在华藏变侧备用。110 千伏裴家营变由330 千伏古浪变古裴1118 线路供电，凉裴1125、城裴1120 线路运行在裴家营侧热备用。1.1.3 红沙岗区域电网现状红沙岗区域原由内蒙古自治区阿拉善右旗供电公司转供电，110 千伏红沙岗变建成投运后供电营业区域收归武威供电公司。目前红沙岗区域内电网电压等级为：110 千伏/35 千伏10 千伏/0.4 千伏，有110 千伏变电站1 座即110千伏红沙岗变；有35 千伏变电站2 座，分别为民勤县供电公司所属的35 千伏青苔泉农网变电站和太西煤矿

6、公司所属的35 千伏太西煤用户变电站，二者均由110 千伏红沙岗变送出。目前区域内最大负荷已达1 万千瓦。110 千伏红沙岗变于2008 年12 月建成投运，主变容量为31500 千伏安，由330 千伏双湾变出单回线为其提供电源，线路型号为LGJ-240,线路长度60.082 千米。电气主接线为单母线接线方式，送出负荷主要为太西煤矿的用电负荷、九条岭青苔泉地区的煤矿等工农业负荷和红沙岗地区的工农业负荷。2011 年，110 千伏红沙岗变扩建31500 千伏安主变一台，增容为231500 千伏安。新建110 千伏新华变至110 千伏红沙岗变110 千伏架空送电线路，作为110 千伏红沙岗变的第二

7、电源。新建线路长度51.5 千米，导线型号为LGJ240，110 千伏新红线与110 千伏红双线并列运行。红沙岗电网现状接线图1-1。1.2 电力系统发展1.2.1主网发展根据甘肃电网整体规划，甘肃电网将大力发展750kV电网、330kV电网。甘肃750kV电网将新建永登750kV变、金昌750kV变、酒泉750kV变、安西750kV变、白银750kV变、平凉750kV开关站、武威750kV变，陕甘之间将形成兰州东-平凉-乾县双回750kV线路及兰州东-武威-宝鸡乾县双回750kV线路。甘肃750kV电网通过永登750kV变-金昌750kV变-酒泉750kV变-安西750kV变双回750kV线

8、路向西将延伸至河西电网。另外，甘肃主网还将通过永登750kV变-西宁750kV变双回750kV线路及兰州东750kV变-官厅750kV变两回750kV线路与青海电网联网，向北通过750kV白银变750kV银川东变750kV线路与宁夏电网联网。随着750kV网架的不断发展与建设，甘肃330kV电网将进行逐步的优化调整。根据规划，甘肃电网今后几年内将新建河西电网中的玉门镇变、高台变、东大滩变等330kV变电站，兰州330kV电网及白银330kV电网将新建桃树村330kV变、兰州北330kV变、兰州南330kV变、龙泉变、榆中变、平川330kV变、银东330kV变及皋兰变。届时兰州330kV电网、白

9、银330kV电网将形成东台330kV变、银城330kV变、兰州北330kV变、和平330kV变、兰州南330kV变、炳灵330kV变、新庄330kV变、兰州西330kV变双环网。根据甘肃电网“十一五”电磁环网解环运行研究，2010年平川变及银东变建成后，白银330/220kV电磁环网将解环运行。靖远电厂330/220kV联络变取消，电磁环网打开，最终形成靖远电厂2x200MW机组两回220kV线路接入沙河变，2x200+1x300MW机组三回330kV线路接入银城变，3x300MW机组三回330kV线路接入白银750kV变。1.2.2武威110kV电网规划 武威电网“十二五”期间新建330kV

10、武威北变、天祝变，新建110kV新关变、市政变、清源变、西渠变、重兴变、黄花滩变、古浪县城变、太平滩变及石门变。110kV 太平滩变建成后，“T”接至武威变皇台变的线路上，330kV 雷台变建成后，双回线路由雷台变供电。330kV 雷台变建成后，新建一回雷台变至九墩变的供电线路；新建两回雷台变至武威变的供电线路；将截河坝牵引变供电线路改接进雷台变；将皇台变“”接于原110kV武威变水源变的“”接线（LGJ-240/11.9km）武威变侧改接进雷台变，形成雷台变皇台变的双回供电线路。远期预留两回至朱王堡变，两回至市政变。1.2.3武威110kV 系统规划武威区域电网随着民勤红沙岗330kV 变电

11、站的建成投产，简化了电网接线，武威区域电网逐渐向城市环网过渡，各重要变电站基本做到两路电源供电，主供电源和备供电源来自不同系统，同时加强了武威区域两个系统之间保安备用。民勤变建成后，红沙岗电网接线示意图如图1-2。1.3工程建设的必要性 目前，民勤电网内尚无330千伏电网布点，网内3个110千伏变电站容载比分别为民勤变1.5、红柳园变1.53、红沙岗变2.6，2012年后容载比均低于1.5，网内变电容量将无法满足今后负荷增长的用电需求。而且民勤县域内3个变电站供电线路较长，电压质量和供电可靠性均较低。330千伏民勤变电站建成投运后，将原330kV双湾变110kV红沙岗变110kV线路及110k

12、V新华变110kV红沙岗变110kV线路“”入330kV 民勤变，将提高民勤区域供电能力和城乡电网供电可靠性。将进一步优化民勤区域电网结构，使民勤110千伏变电站、红沙岗110千伏变电站长距离输电得到优化，同时降低线路损耗，提高电压质量，进一步优化武威北部电网结构。民勤红沙岗区域现有负荷约1 万千瓦,主要负荷为红沙岗一、二矿基建负荷，约0.3 万千瓦；青苔泉煤矿区域负荷，约0.2 万千瓦；红沙岗镇周边负荷，约0.5 万千瓦。根据红沙岗工业集聚区项目生产及入驻情况，结合该聚集区产业规划，预计2013 年末总用电需求将达到67.44 万千瓦。红沙岗区域2011-2013 年期间大型负荷有：1）红沙

13、岗一矿年产240 万吨原煤矿井，规划用电负荷0.65 万千瓦。2）红沙岗二矿年产180 万吨原煤矿井，规划用电负荷0.45 万千瓦。3）太西煤民勤煤业集团420 万吨洗煤厂，规划用电负荷3 万千瓦。4）太西煤民勤煤业集团年处理600 万吨矿井疏干水项目，规划用电负荷1.1 万千瓦。5）40 万吨油页岩项目，规划用电负荷1.1 万千瓦。6）年产1 亿块灰渣制砖生产线，规划用电负荷0.12 万千瓦。7）民勤荣达集团年产60 万吨电石生产线，规划用电负荷22.56 万千瓦。8）民勤荣达集团年产200 万吨水泥生产线，规划用电负荷3 万千瓦。9) 年产30 万吨烧碱生产线，规划用电负荷2 万千瓦。10

14、)年产10 万吨钛白粉生产线，规划用电负荷0.16 万千瓦，正在可研阶段，预计2013 年建成投产。11)年产36 万吨PVC 生产线，规划用电负荷0.82 万千瓦。12)民勤立国光伏科技有限公司年产6 万吨绿碳化硅生产线项目，规划用电负荷4.94 万千瓦。13)甘肃图远矿产资源开发有限公司年产3.6 万吨硅铁生产线，用电负荷3.6 万千瓦。14)年产90 万吨铁精粉选炼生产线，规划用电负荷0.85 万千瓦，已动工建设，2013 年建成投产。15)年产30 万吨原煤矿井，规划用电负荷0.09 万千瓦。16)年产20 万吨铁合金生产线，规划用电负荷22 万千瓦。综上所述，将原330kV 双湾变1

15、10kV 红沙岗变110kV 线路及110kV 新华变110kV 红沙岗变110kV 线路“”入330kV 民勤变，将提高民勤区域供电能力和城乡电网供电可靠性。将进一步优化民勤区域电网结构，使民勤110千伏变电站、红沙岗110 千伏变电站长距离输电得到优化，同时降低线路损耗，提高电压质量。因此建设民勤330kV变电站110kV送出工程是非常必要的。1.4工程建设规模1.4.1线路部分 本工程将原110kV 双湾变110kV 红沙岗变110kV 线路及110kV 新华变110kV 红沙岗变110kV 线路“”入330kV 民勤变，“”接线路长度分别为110kV 民红一二线双回2x1.25km，1

16、10kV 民新单回路约1.5km、民双单回约0.6km，导线型号选择为JL/G1A-240/30 型钢芯铝绞线，地线一侧选择为JLB40-100 型铝包钢绞线，另一侧（原新红线侧）同塔架设24 芯OPGW 架空光缆。线路曲折系数为1.21，沿线海拔高度在13701400m 之间。1.4.2变电站部分 民勤红沙岗电压等级为330/110/35kV，主变最终规模3360MVA，初期建设规模为2360MVA，采用有载调压变压器。110kV最终出线20回，本期4回，分别为 110kV 民新、民双单回线路，民红一二线双回。民勤330千伏变电站本期出线间隔一、二次设备已在民勤330千伏变电站本体中配置齐全

17、，本期只在民勤至双湾、红沙岗、新华、出线间隔配置线路电压互感器共4只。双湾330千伏变电站在出线间隔配置线路电压互感器一只。红沙岗110千伏变电站在每回出线间隔配置一只线路电压互感器。新华110千伏变电站在出线间隔配置线路电压互感器一只。1.5 本工程概况1.5.1本工程与相关规划的符合性该工程的建设满足甘肃电网整体规划，本工程将进一步优化民勤区域电网结构，使民勤110千伏变电站、红沙岗110千伏变电站长距离输电得到优化，同时降低线路损耗，提高电压质量，进一步优化武威北部电网结构，并已经通过甘肃省电力公司的批准。本工程的建设符合当地总体规划要求，站址及进出线建设符合移民规划新区整体规划，与当地

18、的经济发展规划相符合，对当地的经济建设起积极的促进作用。武威民勤红沙岗330kV变电站与周边规划示意图如图1-3。民勤330kV变电站站址与红二矿相距约1km。1.5.2 变电站概况1.5.2.1民勤330kV变电站概况民勤330kV变电站位于民勤县（N：380 5530”，E：1020 2634”，海拔：1388米），民勤330kV变电站地理位置详见图1-4。变电站现状：民勤330kV变电站为新建变电站，前期规划建设主变2台，主变容量2360MVA。330kV 、110kV采用双母接线，35kV采用单母接线，330kV出线2回，至750kV河西变330kV，线路长度约为283km，110kV

19、出线4回，35kV出线3回。1.5.3线路路径描述民勤330kV 变电站110kV 送出工程出线间隔在北侧，共计20 个出线间隔，从西向东依次为远期风电接入预留一、新华（新华和预留一构架为上下层布置）、远期风电接入预留二、双湾（预留二和双湾构架为上下层布置）、红沙岗（一）、红沙岗（二）、远期A 区光伏接入预留三预留五、远期B 区光伏接入预留六九、常州天合光伏接入预留十、远期C 区光伏接入预留十一预留十二、远期园区符合接入预留十三预留十四、预留十五、预留十六。本期按照规划要求，将原330kV 双湾变110kV 红沙岗变110kV 双红线、110kV 新华变110kV 红沙岗变110kV 新红线“

20、”入330kV 民勤变。考虑以后预留一、二间隔的顺利出线，本工程至新华变和双湾变线路出线与预留一、二间隔选择共用四回路终端转角塔（新华变和双湾变线路挂在四回路塔的上层两侧横担上，远期风电接入预留一、二挂在四回路塔的下层两侧横担上），红沙岗（一）、红沙岗（二）线路出线为双回路终端塔。新建线路路径图详见图1-5。1.5.4 线路路径方案本工程经沿线踏勘及现场实地勘察，“”接的两条线路均在212 省道两侧，且距民勤330kV 变电站较近，因此线路按照进出线方向，各仅选择了一条路径方案。线路走廊比较开阔，交通运输条件比较方便。现将线路路径方案简述如下：110kV 民新、民双单回线路：从民勤330kV

21、变电站从西向东第一个和第二个间隔架空出线（至新华变和双湾变线路出线与预留一、二间隔选择共用四回路终端转角塔，新华变和双湾变线路挂在四回路塔的上层两侧横担上，远期风电接入预留一、二挂在四回路塔的下层两侧横担上），线路接到四回路终端塔上层两侧横担左转上双回塔，线路左转后，双回路分开为两个单回路。民双单回线路左转接至原110kV 双红线228#转角塔（此塔拆除，小号侧新建1 基单回路转角塔）；民新单回线路左转线路向西北方向走线，跨过212 省道和两条35kV 线路后，线路左转，接至原110kV 新红线143#直线塔附近开断点处，新建1 基转角塔，和原线路相接。新建单回线路分别为约0.6km、1.5k

22、m，线路曲折系数为1.1，沿线海拔高度在13701400m 之间。 110kV 民红一二线双回线路，从民勤330kV 变电站从西向东第三个和第四个间隔架空出线（红沙岗（一）、红沙岗（二）共用双回路终端塔），双回线路左转基本平行原110kV 双红线向西北方向走线，连续跨1 条35kV 线路、212 省道、原110kV 双红线，线路向西北方向走线约1km 双回路分开（双回路分开段均跨35kV红青线），分别接至原110kV新红线147#直线塔（146#-147#之间开断，档距中间新建1 基单回路转角塔）、原110kV 双红线232#转角塔，新建双回线路约2x1.25km，线路曲折系数为1.1，沿线海

23、拔高度在13701400m之间。110kV 民红一二线双回线路与110kV 民新单回线路出线段线路走廊中间，必须规划出远期风电接入预留一、二线出线走廊通道。1.5.5线路交叉跨越情况表1-1 本工程线路交叉跨越一览表 名称次数跨110kV线跨35kV线跨212省道跨进所道路跨10kV线跨通讯线次数2122；1221；11112122110kV 民红一二线双回线路从原110kV 新红线146#-147#之间开断，原110kV 双红线从232#转角塔开断，两条单回路线路接至新建双回路塔，双回线路段跨越35kV 线路2 次，跨212 省道1 次，跨越原110kV 双红线1 次；110kV 民双单回线

24、路从原110kV 双红线228#转角塔小号侧开断，110kV 民新单回线路从原110kV 新红线143#直线塔附近开断，跨越35kV 线路2 次，跨212 省道1 次。均采用高跨措施，且不得有接头，直线并采用独立挂点双串绝缘子连接方式。1.6 项目总投资 本工程估算总投资为552万元。其中，变电部分投资为19万元，线路部分投资为533万元。其中环保投资约16万元，占工程总投资的2.90%。1.6 评价指导思想与评价重点1.6.1评价指导思想110kV高压输变电项目运行期无环境空气污染物、工业废水和固体废物产生。施工期和运行期可能造成的环境问题有：（1）110kV送电线路运行时工频电场和磁感应强

25、度、无线电干扰对周围环境可能产生的影响。（2）110kV送电线路运行时连续可听噪声对周围声环境可能产生的影响。（3）110kV送电线路施工期对生态环境、土地利用的影响。（4）110kV送电线路施工期引起的线路下及附近居民拆迁与安置问题。1.6.2评价重点对于本工程，上述环境影响中最主要的是110kV送电线路运行时产生的工频电场、磁感应强度、无线电干扰、噪声对周围环境可能产生的影响，本次环境影响评价重点为：（1）施工期的施工噪声、土地利用、生态环境问题。（2）运行期工频电场及磁感应强度、噪声、无线电干扰的环境影响。 （3）从环境保护角度出发对拟选方案进行分析，提出最佳的治理措施，最大限度减缓本工

26、程建设可能产生对环境的不利影响。1.6.2评价内容 本送出工程新建4回110kV送电线路，其中民新单回路线路1.5km公里民双单回路线路约0.6km，民红同塔双回路线路2x1.25km。 2编制依据2.1评价依据2.1.1采用的国家法规、规定（1）中华人民共和国环境保护法（1989年12月26日施行）。（2）中华人民共和国土地管理法（2004年8月28日施行）。（3）中华人民共和国环境噪声污染防治法（1997年3月1日施行）。（4）中华人民共和国水土保持法（2011年3月1日施行）。（5）中华人民共和国环境影响评价法（2003年9月1日施行）。（6）国务院第253号令建设项目环境保护管理条例（

27、1998年11月18日施行）。（7）中华人民共和国环境保护部 第2号令建设项目环境影响评价分类管理名录（2008年10月1日施行）。（8）国家环境保护总局第18号令电磁辐射环境保护管理办法（1999年2月1日施行）。（9）中华人民共和国国务院电力设施保护条例。（10）国家经济贸易委员会、公安部第8号令电力设施保护条例实施细则（1999年3月18日施行）。（11）国家环保总局，环发200628号环境影响评价公众参与暂行办法。（12）关于执行甘肃省开发建设项目环境影响评价公众参与篇章编审暂行规定的通知（甘环开发200198号）(13)甘肃省环境保护条例（1997年9月29日）2.1.2采用的技术规

28、范、标准及编号（1）环境影响评价技术导则总纲（HJ/T 2.12011）。（2）环境影响评价技术导则地面水环境(HJ/T 2.3-93)。（3）环境影响评价技术导则大气环境（HJ2.2-2008）。（4）环境影响评价技术导则声环境（HJ2.42009）。（5）500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T241998）。（6）辐射环境保护管理导则电磁辐射环境影响评价方法与标准（HJ/T10.31996）。（7）辐射环境保护管理导则电磁辐射监测仪器和方法（HJ/T10.2-1996）。（8）环境影响评价技术导则生态影响（HJ 19-2011）。（9）声环境质量标准（GB3096

29、2008）。（10）工业企业厂界环境噪声排放标准（GB12348-2008）。（11）建筑施工场界环境噪声排放标准（GB12523-2011）。（12）高压交流架空送电线无线电干扰限值（GB157071995）。（13）污水综合排放标准（GB89781996）。（14）高压架空送电线、变电站无线电干扰测量方法（GB/T7349-2002）。（15）110kV750kV架空输电线路设计规范（GB50545-2010）。2.1.3工程设计资料（1）民勤330kV变电站110kV送出工程可行性研究报告白银电力设计（所）有限责任公司（2013.7）。2.1.4项目的有关批复、环评委托书（1）甘肃省电力

30、公司武威电力公司关于开展民勤330kV变电站110kV送出工程环境影响评价委托的函（附件一）。（2）国网甘肃省电力公司关于民勤330千伏变电站110千伏送出工程可行性研究报告审查意见的通知（附件二）。（3）关于印发甘肃民勤红沙岗330kV输变电工程可行性研究报告评审意见通知电规规划（附件三）。2.1.5其它 （1）公众参与调查表（附件四）（2）民勤330kV变电站110kV送出工程电磁环境、声环境现状监测报告（甘肃电力科学研究院2013.12）（附件五）。（3）不同电压等级输电线路电磁环境监测报告（甘肃电力科学研究院2012.6）（附件六）。2.2项目名称、规模及基本构成表2-1 项目的基本组

31、成项目名称民勤330kV变电站110kV送出工程建设及运营管理单位甘肃省电力公司武威供电公司工程设计单位白银电力设计（所）有限责任公司项目组成变电站民勤330千伏变电站本期出线间隔一、二次设备已在民勤330千伏变电站本体中配置齐全，本期只在民勤至双湾、红沙岗、新华、出线间隔配置线路电压互感器共4只。线路部分本工程将原110kV 双湾变110kV 红沙岗变110kV 线路及110kV 新华变110kV 红沙岗变110kV 线路“”入330kV 民勤变，“”接线路长度分别为110kV 民红一二线双回2x1.25km，110kV 民新单回路约1.5km、民双单回约0.6km，导线型号选择为JL/G1

32、A-240/30 型钢芯铝绞线，地线一侧选择为JLB40-100 型铝包钢绞线 工程投资本工程估算总投资为552万元。其中，变电部分投资为19万元，线路部分投资为533万元。其中环保投资约16万元，占工程总投资的2.90%。2.3拟建项目周围主要敏感目标本次建设工程是将原110kV 双湾变110kV 红沙岗变110kV 线路及110kV 新华变110kV 红沙岗变110kV 线路“”入330kV 民勤变，不新征土地，根据现场调查，线路处于戈壁滩中，周围评价范围内无自然保护区、风景名胜区、生态功能保护区、森林公园等需特殊保护的地区。在100m范围内无居民。线路沿线图片见图2-1。 2.4 评价方

33、法本次环评对110kV送电线路采用类比监测和理论计算两种方法进行预测评价。预测的项目为工频电场、磁感应强度、无线电干扰及噪声。本工程采用地理位置、接线方式、杆塔形式与其相似的单回路110kV上清线、110kV临广线一、二回（同塔双回）进行类比测量。2.5评价范围2.5.1 工频电场、磁场评价范围为送电线路走廊两侧30m带状区域。2.5.2 无线电干扰评价范围为送电线路走廊两侧2000m带状区域，根据110 kV送变电工程无线电干扰值分布情况，本工程重点评价周围100m区域。2.5.3 噪声评价范围为送电线路走廊两侧50m带状区域。2.6评价标准2.6.1环境质量标准环境空气质量标准（GB309

34、51996）二级标准。声环境质量标准（GB30962008）1、2类标准。地表水环境质量标准（GB38382002）类标准。2.6.2污染物排放标准500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T241998）：居民区工频电场评价标准为4kV/m；磁感应强度评价标准为0.1mT。高压交流架空送电线无线电干扰限值（GB157071995）：频率为0.5MHz、电压等级为110kV的高压交流架空送电线无线电干扰限值为46dB（V/m）。工业企业厂界环境噪声排放标准（GB12348-2008）。2级标准：昼间60dB(A)、夜间50dB(A)。3 项目概况及工程分析3.1 民勤330

35、kV变电站部分3.1.1民勤变电站地理位置民勤330kV变电站位于民勤县（N：3805530”，E：10202634”，海拔：1388米）。变电站现状：民勤330kV变电站为新建变电站，前期规划建设主变2台，主变容量2360MVA。330kV 、110kV采用双母接线，35kV采用单母接线，330kV出线2回，至750kV河西变330kV，线路长度约为283km，110kV出线4回，35kV出线3回。3.1.2民勤330kV变电站110kV出线 民勤330kV 变电站110kV 送出工程出线间隔在北侧，共计20 个出线间隔，从西向东依次为远期风电接入预留一、新华（新华和预留一构架为上下层布置）

36、、远期风电接入预留二、双湾（预留二和双湾构架为上下层布置）、红沙岗（一）、红沙岗（二）、远期A 区光伏接入预留三预留五、远期B 区光伏接入预留六九、常州天合光伏接入预留十、远期C 区光伏接入预留十一预留十二、远期园区符合接入预留十三预留十四、预留十五、预留十六。 根据系统规划，对民勤330kV变电站110千伏进出线进行了规划如下：民勤330千伏变110千伏间隔排列从西向东依次为预留（上层）、新华（下层），预留（上层）、双湾（下层），红沙岗一，红沙岗二，预留，预留，预留，预留，预留，预留，预留，预留，预留，预留，预留，预留，预留，预留。 民勤330kV变电站110千伏进出线间隔图如图3-1所示。

37、3.1.3导体选择110kV出线导线型号选择为JL/G1A-240/30 型钢芯铝绞线，地线一侧选择为JLB40-100 型铝包钢绞线。3.2本期建设规模 民勤330千伏变电站本期出线间隔一、二次设备已在民勤330千伏变电站本体中配置齐全，本期只在民勤至双湾、红沙岗、新华、出线间隔配置线路电压互感器共4只。双湾330千伏变电站在出线间隔配置线路电压互感器一只。红沙岗110千伏变电站在每回出线间隔配置一只线路电压互感器。新华110千伏变电站在出线间隔配置线路电压互感器一只。110kV 双湾变110kV 红沙岗变110kV 线路及110kV 新华变110kV 红沙岗变110kV 线路“”入330k

38、V 民勤变，“”接线路长度分别为110kV 民红一二线双回2x1.25km，110kV 民新单回路约1.5km、民双单回约0.6km，导线型号选择为JL/G1A-240/30 型钢芯铝绞线，地线一侧选择为JLB40-100 型铝包钢绞线。 3.3 民勤330kV变电站330kV民勤变电站目前正在建设中，本次进线间隔已包含在330kV民勤变电站输变电送工程中，已取得环评批复。3.2.2金具与绝缘子串 本线路绝缘子串悬垂采用单串复合绝缘子，重要交叉跨越处悬垂串采用双串双联复合绝缘子，耐张及变电所出线采用双串单联复合绝缘子。变电所门架侧加装地线耐张绝缘子串。本工程线路金具采用1997 年修订的电力金

39、具手册中的定型产品。安全系数不小于下列数值：最大使用荷载情况不应小于2.5断线、断联、验算情况不应小于 1.5。3.2.3导线对地面、建筑物之间最小距离居民区：7.0米；非居民区：6.0米；交通困难地区：5.0米边导线与建筑物之间的最小距离：4.0米。导线对公路路面最小垂距：7.0米；导线对0.4110kV线路最小垂距：3.0米；导线对220kV线路最小垂距：4.0米；导线对树木最小垂距：3.0米。3.2.4铁塔与基础3.2.4.1 杆塔选型原则结合本工程具体情况，按照安全可靠、经济合理的原则，同时考虑施工问题，吸取以往先进经验，扬长避短。在符合规程规定的电气特性和安全指标的前提下耗材指标最优

40、，或者在相同耗材指标下能有更好的电气特性和安全指标。在满足全线地形要求的前提下尽量减少杆塔种类，以便施工、运行管理。3.2.4.2杆塔选型本工程在杆塔选型上，全线路采用通用设计杆塔共计16 基，其中1D6 模块铁塔6 基，其中双回路直线塔SZ1 共2 基，SJ2、SJ4、SDJ 双回路转角塔4基；1A11 模块铁塔9 基，其中J1、J4 单回路转角塔6 基，ZM2 单回路直线塔3 基；非典设塔型FDJ3 四回路终端转角塔1 基（原因为通用设计四回路铁塔海拔高度均为1000m 以内，本工程海拔高度为1400m）。线路平均档距为208m，直线杆塔约占32%，转角杆塔约占68%。本工程线路合计共使用

41、16基铁塔，其中单回路直线塔3基，双回路直线塔2基，单回路转角塔6基，双回路转角塔4基，四回路终端转角塔1基。3.2.4.2基础选用基础选型应结合本线路地形、地质特点及运输条件，综合分析比较，选择适宜的基础型式；并在安全、可靠的前提下，尽量做到经济、环保，减少施工对环境的破坏；且应对不良地基提出合理的基础型式和地基处理措施。地基方案的比选分析浅基础：由于沿线场地持力层埋深较浅，同时部分地段有粉砂夹层存在，基础开挖时存在流砂现象。因此拟建线路杆塔基础应优先选用浅基础，采用直柱现浇板式基础，基础持力层可选用砂砾、砂砾岩、泥岩。深基础：建议采用大直径人工成孔灌注桩基础，以砂砾岩、泥岩层作为持力层，桩

42、端进入持力层深度不小于一倍桩径。桩基础的桩端极限端阻力标准值qpk 及桩的极限侧阻力标准值qsik 按照建筑桩基技术规范JGJ94-2008）提供的参数供设计参考使用。沿线基本情况沿线场地工程地质条件一般，水文地质条件简单，无大的不良地质现象，场地稳定性较好，适宜该送电线路工程的建设。沿线场地无滑坡、崩塌、冲沟、泥石流及地裂缝等不良地质现象，无地下矿藏（浅部）分布。沿线场地内地基土由风积粉砂层、砂砾层、砂砾岩层、泥岩层四层土组成。沿线场地土(腐蚀环境III 类) 在有干湿交替作用的情况时，对砼具有弱腐蚀性，对砼中钢筋具有弱腐蚀性，对钢结构具有微腐蚀性。水、土对建筑材料腐蚀的防护措施，应符合现行

43、国家标准工业建筑防腐蚀设计规范（GB50046-2008）的规定。沿线场地地下水位埋藏较深，不考虑地下水对工程的不良影响。但个别塔基应考虑地表水对基础施工的影响，施工中应采取必要的支护措施，以防基坑坍塌，对施工安全造成隐患。沿线场地线路基础应注意避让冲沟一定距离，或对冲沟两侧边坡采取必要的工程措施。架空线路杆塔基础受力的基本特点是上拔力、下压力或倾覆力。因此，设计应根据杆塔性质（直线塔或耐张塔等）、基础受力情况和地基情况进行基础上拔稳定计算、基础倾覆计算和基础下压地基计算，具体计算方法可参照送电线路基础设计技术规定（SDGJ62）执行。为增加塔基的稳定性，提高杆塔基础的抗滑移能力，建议基础进入

44、岩土应保证一定的深度，同时应避开边坡一定距离。按照电力工程的实际需要，为了对土、石质进行分类，同时明确沿线塔基的地形分布，依据电力建设工程预算定额第四册“送电线路工程(2006 年版)”第二章土石方工程的条文说明和电力建设工程预算定额第四册“送电线路工程(2006 年版)”的总说明，对沿线塔基的岩土和地形分布进行了分类。经全线踏勘、地质调查、钻探，基础埋深范围内各类岩土所占比例为：普通土10%，松砂石60%、岩石30%。沿线平地约占线路总长的100%，无丘陵及山地存在。通过以上两种基础型式及环境因素比较，拟建线路杆塔基础应优先选用直柱现浇板式基础，该基础型式较施工方便、经济合理。3.3项目占地

45、3.3.1工程占地本工程输电线路塔基永久占地约151 m2（约0.23亩），由于线路较短，离道路较近，故线路牵引场设一个，牵张场临时占地约600 m2，塔基临时占地1600 m2。3.3.2土石方量线路土石方工程量为：挖方约268立方米，填方约120立方米。多余土方塔基附近高填或夯实处理。3.4工程分析3.4.1工艺流程分析 本工程为110kV输变电工程，即将110kV高压电流通过送电线路的导线送入下一级变电站（即110kV变电站）。本工程的工艺流程与产污过程图如下所示。由图3-3可见输变电工程的施工期与运行期的环境影响因素。3.4.2送电线路污染因子分析送电线路对环境的主要影响包括施工期和运

46、行期的环境影响两个阶段。（1）施工期送电线路走廊的建立引起的对植被的破坏和对生态环境的影响。送电线路建设涉及的必要的房屋拆迁引起的居民安置问题，土地的临时征用与补偿等。（2）运行期 送电线路运行产生的工频电场和磁感应强度对环境产生的影响。 送电线路产生的噪声、无线电干扰对环境产生的影响。4建设项目所在地自然环境社会环境简况4.1自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：4.1.1 地理位置民勤330kV变电站位于武威市民勤县花儿园乡（N：3805530”，E：10202634”，海拔：1388米）。武威市位于甘肃省西部河西走廊东端。南面是巍巍的祁连山，东北是浩瀚的腾格里沙漠，中部走廊平原东连咽喉要冲山的古浪峡，南与兰州、白银接壤，北和金昌、张掖毗邻。南北长326公里，东西宽204公里，海拔1367
