自备热电站110KV总降技术协议终版(2).doc

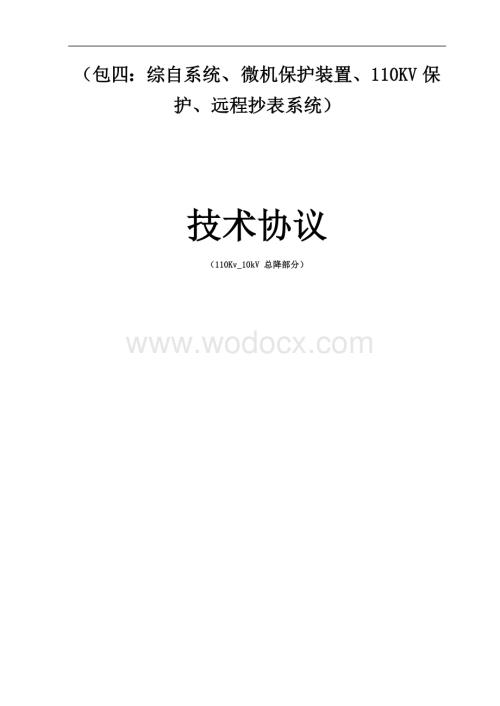

1、（包四：综自系统、微机保护装置、110KV保护、远程抄表系统） 技术协议（110Kv_10kV 总降部分） 目 录1 总则22 设备使用条件33 综合自动化系统技术要求34 供货范围205 包装、标志266 技术资料277 技术服务及售后服务288 合同设备的质量监造299 安装、调试、性能考核和初步验收3010 技术文件的组成及优先顺序3211其他3212说明32电力综合自动化系统技术协议1 总则 1.1 本技术条件仅适用于自备电站、110KV变配电站、35KV升压变配电室、10KV总配、厂用电、氧化铝各分配所电力综合自动化系统的性能和结构设计、制造、检验、包装、运输、安装和试验(调试)指导

2、、验收和服务等方面的技术要求。 1.2 本技术部分并未对一切技术细节做出规定，供方应提供符合本技术部分和工业标准的优质产品。当本技术条件所用的标准如与供方所执行的标准不一致时，按较高标准执行。 1.3 供方如对本技术条件中的技术条款有异议，应以书面形式明确提出，在征得需方和业主同意后，方可对有关条文进行修改。如需方和业主不同意修改，则仍以需方和业主意见为准，解释权归需方。如供方没有以书面形式对本技术条件明确提出异议，那么需方和业主认为供应商提供的产品应完全符合本技术规范的要求。1.4 供方提供的产品必须完全满足本技术部分提出的各项要求，保证提供符合有关最新工业标准要求的高质量产品及相应服务。对

3、国家有关安全、环保等强制性标准，必须满足其要求。 1.5 本协议将作为合同的一个附件，并与合同文件有相同的法律效力。双方之后共同签署的会议纪要、补充文件等也与合同文件有相同的法律效力。 1.6 合同签订前后，供应商和配套方应按照业主的时间、内容深度要求提供所需要的设计、施工文件以及设备资料等。 1.7 110kV保护与测控分开设置(根据当地部门的要求由业主另行采购并与当地电力部门设备一致)，35kV和10kV系统保护测控一体化。110kV两条进线回路的保护测控由电业部门提供出功能要求并提供型号购置，不在本次供货范围。1.8 供方所提供的综合自动化系统通讯规约应采用IEC60870-5-103，

4、所采用的监控、保护系统必须满足当地电网公司的要求。 1.9 供方对成套系统设备(含辅助系统与设备)负有全责（如同期装置、故障录波、各种屏柜等），即包括分包(或采购)的产品。分包(或采购)的产品制造商应事先征得需方的认可。1.10 合同设备应适用的技术规范和标准以本技术协议的约定为准。如技术协议中没有约定应适用的规范和标准，则应适用国家标准或行业标准；如有进口部件，则应适用制造国标准，但该标准不得低于同类产品的中国国家标准或行业标准。这些标准应是有关机构发布的最新版本的标准。1.11 除非技术协议中另有规定，计量单位均采用中华人民共和国法定计量单位。1.12 以本技术协议做为此项目的技术要求，供

5、方提供的设备要达到或高于此要求。1.13 电厂和氧化铝两个协议是不可分割的一部分，共同组成总的技术协议。2 设备使用条件 2.1安装地点 产品安装地点为一期工程热电厂、氧化铝厂。 2.2气象条件 (1) 历年平均温度 9.8 (2) 极端最高气温 38.4 (3) 极端最低气温 -29.3 (4) 历年平均气压 918.7mb (5) 极端最高气压 943.4mb (6) 极端最低气压 906.1mb (7) 历年平均相对湿度 51% (8) 平均风力 2-3级 (9) 最大冻土深度 131cm (10) 年平均沙尘暴日 1d (11) 年最大沙尘暴日 6d (12) 年平均降雨量 418.8

6、mm (13) 年最多降雨量 613.2mm (14) 年最少降雨量 354.2mm (15) 年平均蒸发量 1947.7mm (16) 海拔高度 843.3853.3m (17) 地震烈度： 6度 2.3 设备运行条件 (1) 微机保护单元适合使用环境 a.正常工作温度 -15+60 b.海拔高度 70DI/DO 双以太网通信接口 2) 110kV母联及 PT： A、保护功能： 零序电流保护。 过电压、低电压保护 保护装置需具备双通讯接口 过流保护。 充电保护。 实现故障隔离、故障跳闸后快速恢复送电（非故障段 1分钟内自动恢复）要求。 B、测控功能： 采集母联间隔断路器、隔离刀闸、接地刀闸、

7、110KV 开关信号和保护动作及装置报警信号。 采集 PT 隔离刀闸、接地刀闸信号。 实现对母联间隔断路器、隔离刀闸和 PT 隔离刀闸的遥合、遥分。 采集电量信号，包括母线电压、电流、有功功率、无功功率、有功电度、无功电度、频率、功率因数等。 110kV 母联及母线 PT 测控单元进行信号采集，遥控输出等功能，由于遥信量除采集本间隔及母线 PT的隔离刀闸、断路器、接地刀闸的开关信号，断路器本身的压力等各种信号，以及其它保护、自动装置的遥信信号，另外需保留 20的备用。 双以太网通信接口 3) 110kV母线配备母差保护装置，保护功能最低要求如下： 母线完全差动保护。 断路器失灵保护。 母线充电

8、保护。 定时限、反时限过流保护。 CT/PT 断线告警及断线闭锁复合电压保护。 母线接地保护。 故障录波。 双以太网通信接口,光纤采用不同路径。4) 11010.5kV 电力变压器(2个间隔)： A、保护功能： 防御变压器线圈和引出线多相短路及匝间短路的电流纵差动保护。 防御变压器外部相间短路的复合电压闭锁过电流保护（后备保护）。 防御对称过负荷的过负荷保护。 主变轻、重瓦斯，有载开关瓦斯，压力释放，温度等非电量保护。 中性点装设零序电流，电压保护。 电流速断。 保护测控装置需具备双通讯接口对于 110/10.5kV 变压器的本体重瓦斯、有载开关重瓦斯、本体压力释放阀、有载开关压力释放阀等非电

9、量保护，通过非电量保护装置完成跳闸，同时非电量保护装置应有独立的出口和独立的电源，轻瓦斯动作信号通过非电量保护装置采集。主保护和后备保护完全分开。（所有的非电量保护信号以变压器的图纸为准，图纸会审时确认。） 实现故障隔离、故障跳闸后快速恢复送电（非故障段 1 分钟内自动恢复，由备自投装置完成）要求。 B、测控功能： 采集 110kV 断路器、隔离刀闸、接地刀位置及操作机构信号和对应间隔的保护动作及装置报警信号；采集动力变本体重瓦斯、有载开关重瓦斯、本体压力释放、有载开关压力释放等非电量保护和轻瓦斯、油温、油位等报警信号。 实现对断路器、隔离刀闸的遥合、遥分；有载开关升/降。 采集电量信号，包括

10、电流、电压、有功功率、无功功率 、有功电度、无功电度、频率、功率因数等；达到故障检测、故障录波、显示故障时各类参数值等要求。 采集动力变压器油温（420mA）有载开关档位信号（BCD 码） 。 110KV10.5KV 电力变压器的测控单元进行高、低压侧信号采集，遥控输出等功能，由于遥信量除采集本间隔隔离刀闸、断路器、接地刀闸的开关信号，断路器本身的压力等各种信号，以及其它保护、自动装置的遥信信号，另外需保留20的备用。 装置具备80DI/DO 8AI 保护测控装置需具备双通讯接口 5) 10.5/35kV电力变压器保护(2 台)：A、保护功能： 防御变压器线圈和引出线多相短路及匝间短路的电流纵

11、差动保护。 防御变压器外部相间短路的复合电压闭锁过电流保护（后备保护） 。 防御对称过负荷的过负荷保护。 主变轻、重瓦斯，有载开关瓦斯，压力释放，温度等非电量保护。 中性点装设零序电流，电压保护 电流速断。 B、测控功能： 采集 35kV 断路器、隔离刀闸、接地刀位置及操作机构信号和对应间隔的保护动作及装置报警信号；采集动力变本体重瓦斯、有载开关重瓦斯、本体压力释放、有载开关压力释放等非电量保护和轻瓦斯、油温、油位等报警信号。 实现对断路器、隔离刀闸的遥合、遥分；有载开关升/降； 采集电量信号，包括电流、电压、有功功率、无功功率、有功电度、无功电度、频率、功率因数等；达到故障检测、故障录波、显

12、示故障时各类参数值等要求。 采集动力变压器油温（420mA）、有载开关档位信号（BCD 码） 。 6) 35kV 线路保护： A、保护功能： 带时限过电流速断保护。 过流保护。 单相接地保护。 B、每回出线采集： 采集 10kV、35kV 断路器、隔离刀闸、接地刀位置及操作机构信号和对应间隔的保护动作及装置报警信号。 实现对 10kV、35kV 断路器、隔离刀闸的遥合、遥分。 采集电量信号，包括电流、电压、有功功率、无功功率、有功电度、无功电度、频率、功率因数等。 谐波测量。 故障检测、故障录波、显示故障时各类参数值。7) 10kV 总配配电系统保护和控制功能 1. 发电机 A、保护功能 防御

13、发电机定子绕组及其引出线短路的纵差动保护； 防御连接于母线的发电机定子绕组单相接地故障，带时限动作的 100%接地保护； 防御发电机外部短路的复合电压启动的过电流保护； 防御对称过负荷的过负荷保护； 防御发电机励磁回路一点及两点接地的保护； 失磁保护 功率方向保护 负序定时限电流保护 非电量保护 保护装置需具备双以太网接口 以上、项保护动作跳闸及灭磁开关跳闸，、项保护动作信号，项保护一点接地保护带时限动作于信号，两点接地保护带时限动作于停机。 非电量保护，通过非电量保护装置完成跳闸，同时非电量保护装置应有独立的出口和独立的电源，轻瓦斯动作信号通过非电量保护装置采集。主保护和后备保护完全分开。（

14、所有的非电量保护信号以发电机的图纸为准，图纸会审时确认。）B、测控功能： 采集断路器、隔离刀闸、接地刀位置及操作机构信号和对应间隔的保护动作及装置报警信号； 实现对断路器的遥合、遥分。 采集电量信号，包括电流、电压、有功功率、无功功率、频率、功率因数等 采集发电机温度、转速、励磁电压、励磁电流信号等直流信号，信号类型为：420mA 电流信号。 测控装置具备80DI、30DO、8AI。 测控装置需具备双以太网接口 测控装置和保护装置为同一品牌，保护装置与测控装置各自独立。2. 10kV 发电机母线 在每一段 10.5kV 发电机母线上装设一套不完全电流母线差动保护。保护测控装置需具备双以太网通信

15、接口 3. 10kV 母线分段 10kV 母线分段配置保护测控装置一台，完成以下功能： 电流速断和定时限的过电流保护。 遥控功能 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、频率、功率因数等 保护装置具备13DI/7DO 保护装置需具备双以太网通信接口 装设电流速断和定时限的过电流保护，动作跳闸，要和馈出线保护相配合。达到故障检测、故障录波、显示故障时各类参数值等要求。 4. 10kV 馈出线 每回 10kV 馈出线配置保护测控装置各一台，完成以下功能： 两相两元件式三段式复合电压闭锁方向电流保护（方向可投退）； 过负荷、保护动作及装置故障、PT断线等作用于信号

16、； 遥控功能； 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、有功功率、无功功率、频率、功率因数等； 具备低电压、过电压保护功能； 具备分散式低周低压减载功能； 保护装置具备13DI/7DO 保护装置需具备双以太网通信接口 厂用10kv 四个段的“出线-进线电源线路”采用光纤差动保护8) 10kV分配配电回路保护 各分配与总配通过光缆进行通信联系。 1. 车间电力变压器、变频器专用变压器 每回 10kV 变压器配置保护、测控装置一台，满足以下最低功能要求： 方向电流速断保护，作为主保护。 带时限的方向过电流保护，作为后备保护。 瓦斯保护（800kVA 及以上油浸变

17、压器有此保护）。 低电压、过电压保护 过负荷保护。 变压器温度保护（800kVA 及以上油浸变压器有此保护） 以上、及项中的重瓦斯保护动作于跳闸，、项中轻瓦斯动作于信号。 遥控功能； 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、有功功率、无功功率、频率、功率因数等 保护装置具备13DI/7DO 零序过流保护2. 高压电动机 配置保护测控装置一套，完成以下功能: 差动保护(高压电动机容量在 2000kW 及以上时装设)。 电流速断：防御电动机多相短路保护。 单相接地保护。 过负荷保护。 堵转保护。 低电压保护，装设原则如下： 对自启动的类负荷电动机，不装设低电压保

18、护，但装有自动投入装置的备用机械设备，应装设低电压保护。 当电源电压短时降低或中断后又迅速恢复，为保护类负荷电机的自启动，在其它电动机上应装设 0.5s 时限的低电压保护，当对于电压长期降低或消失，根据生产要求，不允许自启动的电动机装设低电压保护，经 10s 时限动作跳闸。 以上、及、项保护动作跳闸，项根据负荷特性，对生产过程中易发生过负荷的电动机装设，带时限动作于信号或跳闸。 遥控功能； 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、有功功率、无功功率、频率、功率因数等 具有 0.5 级计量功能 保护装置具备14DI/7DO 装置须具备双以太网通信接口 3. 1

19、0kV 分配进线：每回 10kV 分配进线配置保护测控装置一台，满足以下最低功能要求： 低电压保护 两相两元件式三段式复合电压闭锁方向电流保护（方向可投退） 具备可编程逻辑功能 与 10kV 分段保护配合，完成分段备自投功能（备自投可解除）。 遥控功能； 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、有功功率、无功功率、频率、功率因数等 保护装置具备13DI，7DO 4. 10kV 分配分段的保护 10kV 分配母线分段配置保护测控装置一台，满足以下最低功能要求： 电流速断和定时限的过电流保护。 具备可编程逻辑功能 与 10kV 进线保护配合，完成分段备自投功能（

20、备自投可解除）。 遥控功能 具有遥信输入，用于开关、刀闸等位置信号的接入 采集电量信号，包括电流、电压、频率、功率因数等 保护装置具备14DI，7DO 3.7 组屏原则： (1) 110kV 进线、出线、母联、P T 间隔的保护、测控装置分开设置，在主控室设置控制保护屏。 (2) 110kV/10.5kV主变压器保护、测控装置分开设置，在主控室集中设置控制保护屏，对主变压器有载开关实现联调、分调及就地调整功能。 (3) 35kV 配电装置进线回路、母联回路的保护、测控装置，在高压柜就地安装（必须具备抵抗现场电磁干扰的能力）。 (4) 10kV发电机保护、测控装置分开设置，在主控室集中设置控制保

21、护屏。 (5) 10kV 总配的 10kV 母线的不完全母线差动保护装置，在主控室集中设置控制保护屏或设在10kv总配内。 (6) 10kV总配的母联回路、分段回路及其它10.5kV厂用配电装置的馈出线的保护、测控装置、电能计量装置，在高压柜就地安装（必须具备抵抗现场电磁干扰的能力）。 (7) 10kV 总配的其余回路及馈出线的保护、测控装置、电能计量装置，在高压柜就地安装（必须具备抵抗现场电磁干扰的能力）。 (8) 10kV分配及电站的区域和厂用电配电装置进线回路、母联回路的保护、测控装置，在高压柜就地安装（必须具备抵抗现场电磁干扰的能力）。 (9) 10kV 分配配电装置的其余回路保护、测

22、控装置、电能计量装置，在高压柜就地安装（必须具备抵抗现场电磁干扰的能力）。 (10) 后台系统、操作台、模拟屏、110KV 控制屏布置在主控室； 10kV 总配保护、监控单元等设备安装在就地开关柜上，不另配置屏体； (11) 站控层公共通讯处理器、GPS、以太网交换机、数据库服务器等网络设备集中组屏，安装在主控室。 (12) 为配合实际安装需要，将 10kV总配、35kV 配电装置及各10 分配变电站的通讯处理器和监控主机等网络设备集中组屏，分别安装在 10kV 总配、35kV 配电装置及各分配变电站。 (13) 控制屏屏体尺寸为：2260mm 高 x800mm 宽 x600mm 深，屏体颜色

23、为电脑灰（色标：RAL7032）。各种相同种类屏的高度和深度必须统一。3.8 测量、控制及信号设置：110kV 系统的保护监控采用分层分布、开放式微机保护监控装置；依据重要程度，110kV保护监控分开；35kV、10kV保护监控一体化设置；110kV微机继电保护装置要求在主控制室集中组屏，35kV和 10kV 保护监控装置要求分散配置在各高压开关柜上。(1) 计量： 110kV 进线回路设置数字式高端关口表，精度为 0.2S 级，具有直接测量全部电参数和计量电度功能，可以实现复比率计费、最大需量、峰谷电价计费等功能，并带有通讯接口。 110kV 主变压器回路、10.5kV 发电机回路设置数字式

24、多功能的智能型电表，具有直接测量全部电参数，并可作盘表显示和计量功能，并留有RS485通讯接口。 10kV 总配电的所有进、出线回路、35kV 配电装置、10kV 分配电装置的所有出线回路均设置数字式多功能智能型电表，具有直接测量全部电参数，可作盘表显示和计量功能，并留有RS485通讯接口。 所有计量表具备通讯功能,所有数据通过网络上传至主控层。所有计量表均不在供货范围内。(2) 同期控制： 根据电气系统并列点设置一套自动准同期装置（微机型）及一套手动准同期装置（微机型）,同期装置不含PLC。(3) 故障录波屏： 设置两套故障录波屏 LBP1 和 LBP2。LBP1 完成 2台发电机，2 台 110/10kV 主变压器，母联分段等回路故障录波；LBP2 完成 10kV 总配分段及各路出线等故障的检测、录波、显示等功能。 3.9 微机继电保护监控装置满足电气主接线图上对保护监控配置的要求： (1) 继电保护、监控设备和
