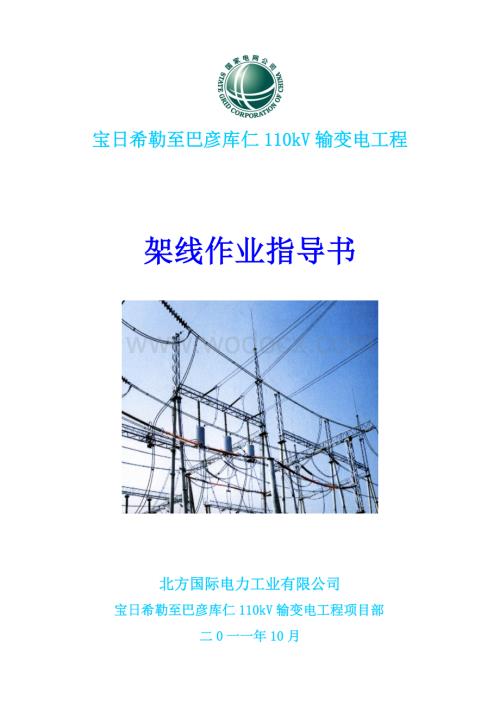

1、宝日希勒至巴彦库仁110kV输变电工程架线作业指导书北方国际电力工业有限公司宝日希勒至巴彦库仁110kV输变电工程项目部二0一一年10月批准： 审核：编写： 宝日希勒至巴彦库仁110kV输变电工程 架线施工作业指导书目 录一、编制依据： 2二、工程概述： 22.1 工程概况： 22.2本标段工程特点：2表2.3工程构造与规模： 32.4地质及地形： 32.5线路方向： 32.6交叉跨越： 4三、工程主要技术特性： 43.1 主要技术特性表： 43.2 下列档内导地线不允许接头: 5 3.3 下列档内导地线弧垂不得出现正误差：53.4绝缘子串型号、数量53.5 耐张需加装跳线串的塔位：53.6

2、绝缘子串片数：53.7导地线初伸长：53.8导线跳线串数量：5四、架线施工：64.1 越线架的搭设：64.2 导地线展放: 64.3牵引设备的选择：74.4展放导线的注意事项：84.5 导地线接续: .8五、紧线施工：.95.1 导地线的紧线施工：.9六、附件安装：106.1 导地防振锤的安装： 106.2导线引流线安装: 11七、 停电作业:.11八、架线施工质量要求:. 12九、架线施工安全要求: .13十、备注: .15十一、附件：.151、铁塔塔头几何尺寸：16 2、导、地线金具串技术数据：16 3、导、地线架线弛度表：17一、编制依据：本手册依据成都城电电力工程设计有限公司设计的11

3、0KV淮金线N94N103塔改造工程设计图纸、110KV-500KV架空电力线路施工及验收规范（GB50233-2005）、电力建设安全工作规程 第二部分：架空电力线路(DL 5009.2-2004)以及架空送电线路运行规程(DL/T 741-2001)等技术资料进行编写。二、工程概述2.1 工程概况：本线路由宝日希勒变西起第一、二出线间隔，向北出线200米后左转，沿规划通道左转两次，变成单回路穿过国华电厂自备220kV线路及500kV送出线路后右转并成双回路，直线跨国S201国道后右转，直线向北再跨国金新、东能4回化工双回线路后，向北直线3公里至宝日希勒预查区煤界后向左转，沿煤界预留电力通道

4、直线6公里后再右转，再直线延伸10公里后左转，分成两个单回路，直线约3公里后，进入拟建的巴彦库仁西起第二、东起第一110kV出线间隔，本期进入东起第一进线间隔。本方案线路双回长度23.4公里，单回长度4.1公里，曲折系数1.1，转角11次。该方案地形：平地占84%，丘陵占12%，沼泽占4%。线路交叉跨越：跨越公路3次，500kV线路1次，220kV线路1次，110kV线路3次，35kV线路2处，10kV线路3次、电信线路1次。2.2工程特点：2.2.1 铁塔：直线塔有IJ-SZ型塔、耐张转角塔有：ID-ZM、ID-J共计3种塔型；2.2.2 导、地线型号：导线LGJ-300/40，安全系数2.

5、5，最大使用应力116N/m；地线GJ-80，安全系数4.0，最大使用应力300N/m；2.2.3 金具：本工程所使用的金具为国家标准金具；2.2.4 绝缘子串：导线（直线采用1FXBW-110/100型合成绝缘子串单联、2FXBW-110/100型合成绝缘子串双联；耐张采用XWP2-70型绝缘子串19片单联、28片双联）；地线（直线采用BX1、BX2型悬垂串；耐张采用BN1型耐张串；进线门型架侧采用BN2型耐张串）；2.2.5 地线金具：一般直线塔采用BX1、BX2单联悬垂串，；耐张塔采用BN1、BN2、BN3单联耐张串。2.2.5 接地形式：采用乙、丙接地型式，逐基敷设接地线。表2.3工程

6、构造与规模：标 段宝日希勒至巴彦库仁110KV线路新建工程起止杆塔号导地线N1N98路径长度（km）27.3KM数量（基）101基 导 线LGJ-300/40地 线GJ-80绝 缘 子串悬垂：FXBW-110/100单联、双联；跳线：1870kN单联；耐张：1970kN双联、2870kN双联。 金 具国标金具铁 塔直线塔有ID-ZMIJ-SZ型塔、耐张转角塔有：ID-J、110JJ共计4种塔型最大风速25m/s设计覆冰100mm最高气温40最低气温-362.4地质及地形：地质种类岩石松沙石普土坚土比例（%）30/70/地形种类高山大岭山地丘陵平地比例（%）/100/2.5线路方向ABCD巴彦库

7、仁变电站侧（前）110KV宝日希勒线N1号塔（后）本工程以110KV宝日希勒线N1号塔巴彦库仁变电站为线路前进方向，塔位编号按此方向递增，防振锤（数量）安装、耐张塔地线与接地、金具串型使用等均按下列规定的线路前进方向进行施工。确保架线施工进度和质量，本工程计划采用张力展放导线和地线。2.6交叉跨越本工程跨越主要有35Kv电力线、110Kv电力线、10KV电力线、穿越500KV及220KV电力线、省道一条、国道一条，乡村公路及通讯线等，一般采用搭设跨越架。施工时应事先与有关单位联系，并根据具体情况采取相应的跨越措施。所有跨越情况一览表序号跨越塔号被跨越物名称跨越次数备注1N3N410KV1跨越海

8、北线2N4N535KV1跨越35KV淘宝313线52#-53#3二级公路16N12N14500KV电力线1穿越500KV呼巴线电力线7220V电力线1穿越220KV电力线 10110KV电力线1跨越10KV西宝线68#-69#1112N18N19110KV电力线1跨越110KV金宝线16#-17#13110KV电力线1跨越110KV东宝线15#-16#14151617N95N961819公路1303国道三、工程主要技术特性3.1 主要技术特性表工程名称宝巴线110KV线路新建工程起迄点N1N98线路长度27.3 中性点接地方式电压等级110kV回路数单回路双回路输送容量换位方式不换位杆塔总数1

9、01基 平均档距240m 耐张转角次数11基 平均耐张段长2480m 导线LGJ300/40地线GJ80绝缘子U70BP/146D、防振措施防振锤防振锤导线：LGJ30040、地线：FDZ80G地线接地情况乙、丙污秽等级级污秽区主要气象条件冰区：全线0 mm， ；风速：全线 25m/S地震烈度度年平均雷电日40日铁塔型式自立式铁塔基础型式现浇钢筋混凝土直柱式基础3.2 本工程规定下列档内导地线不允许接头: N1N98（跨越110KV线路3次、35KV线路3次及公路3次）3.3 下列档内导地线弧垂不得出现正误差：N12N15、N95N963.4绝缘子串型号、数量祥见杆塔明细表3.5 耐张需加装跳

10、线串的塔位需加装中相跳线串的转角塔有：N1、N3、N7、N11 、N12、N15、N16、N17、N28、N87、N97、N98。3.6 绝缘子串片数；本工程绝缘子串片数为：全线耐张串采用防污型瓷质式绝缘子单联每串均为9片，双联每串均为28片；悬垂串采用FXBW-110/100式绝缘子；跳线串采用防污式绝缘子每串均为8片。全线耐张串、跳线串均采用瓷质防污式绝缘子U70BP。3.7导地线初伸长本工程对弧垂的影响采用降温法补偿。LGJ-300/40导线降温15、GJ-80钢绞线降温10。弧垂表中的数据是按降温补偿后提供的弧垂值，施工队应根据导、地线型号架线弧垂表，按照复测记录档距进行弧垂计算，施工

11、时不需再次降温，根据现埸气温用查值法直接从表中查取。3.8导线跳线串数量本工程LGJ-300/40导线所有转角塔的中相配一串跳线串，外角侧边相、内角侧边相根据转角度数大小、地理位置和前后侧弧垂对其影响的大小配或不配跳线串。具体情况见附件安装明细表。四、架线施工4.1 越线架的搭设根据实际情况，确定是否搭设越线架，搭设越线架的要求为：4.1.1 搭设或拆除越线架应设安全监护人。4.1.2 搭设跨越重要设施的越线架，应事先与被跨越设施单位取得联系，必要时请其派员监督检查。4.1.3 越线架的中心应在线路中心线上，宽度应超出新建线路两边线各1.5米，且架顶两侧应装设外伸羊角。4.1.4 钢管越线架立

12、杆应垂直，间距为2米，埋深不小于0.5米，横杆间距1.5米，越线架两端及每隔67根立杆应设剪刀撑，支杆或拉线。4.1.5 越线架应悬挂醒目的警示标志。4.1.6 重要越线架应验收合格后方可使用。4.1.7 拆除越线架应自上而下逐根进行，架材应有人传递，不准抛扔，严禁上下同时拆架或将架整体推倒。4.1.8 越线架与被跨越物的最小安全距离(米) 被跨越物部位公路通讯线电力线35kV110kV与架面水平距离（m）至路边：0.60.61.52.0封顶杆与被跨越物顶面垂直距离至路面：5.51.0无地线1.52.0有地线0.51.04.1.9 越线架立杆、大横杆、小横杆的间距(米)越线架类别立杆大横杆小横

13、杆钢管2.01.21.5木质1.51.0竹质1.50.754.2 导地线展放 本工程采用人力展放导引绳。张力展放导线、地线。4.2.1 放线滑车使用前应进行外观检查，合格者方可使用。4.2.2 导引绳展放时左右侧应由下向上，即先放下导线的导引绳，依次为中导线的导引绳、地线的导引绳，每档内的导引绳应根据各挂点在水平面投影的相对位置有序摆放，避免导引绳相互缠绕或上下交叉，导引绳的连接必须可靠、齐全。4.2.3 放线时左右侧应由上向下，即先放地线，依次为中导线、边导线。4.2.4 放线时的通信必须迅速、清晰、通畅，严禁在无通信联络及视野不清的情况下放线。4.2.5 线盘或线圈展放处，应设专人传递信号

14、。4.2.6 作业人员不得站在线圈内操作。4.2.7 放线时，除应在杆塔处设置监护人外，对被跨越的房屋，路口，裸露岩石及越线架和人畜较多的地方均应派人监护。4.2.8 导引绳、地线被障碍物卡住时，作业人员必须站在线弯的外侧，并应用工具处理，不得用手直接推拉。4.2.9 穿越滑车时，引绳与线头的连接应牢固，施工人员不得站在线的垂直下方。4.2.10 领线人应由技工担任，并随时注意前后信号；拉线人员应走在同一条直线上，相互间保持适当距离。4.2.11 通过陡坡时，应防止自身跌倒和滚石伤人。4.2.12 通过计算统筹安排，综合考虑，合理布线，以减少接续管的使用数量。4.2.13 在放线过程中，应加强

15、导、地线的保护工作，防止损伤导、地线。导、地线有损伤时，必须严格按规范要求进行处理。4.2.14 在一个档距内，每根导线或地线只允许有一个接续管或一个补修管。各类管与耐张线夹的距离不应小于18米，接续管或补修管与悬垂线夹的距离不应小于6米。4.2.15转角塔可作锚线塔、紧线塔和锚牵同塔作业。临时拉线对地夹角不大于45度，紧线牵引绳对地夹角不大于20度，其方向与导地线方向一致。 4.3牵引设备的选择4.3.1由于导线展放的最大牵引力不大于50kN，因此一般小型张力机的动力可满足牵引力要求。，一般选择小张力机的鼓轮直径大于导线直径的40倍以上。4.3.2一般要求放线滑轮槽底直径应大于导线直径25倍

16、。现场一般选用直径360mm（槽底直径）、外轮直径为460mm的放线滑车，在安装角度超过60度时要换上双滑轮以减小安装角.滑轮的磨阻系数应不大于1.015。4.3.3 一般直线塔挂一个滑轮，在高差较大的塔位，滑轮通过导、地线的包角小于60时，挂两个滑轮。在放线过程中，地线支架的滑车向塔身内角偏移，要采取措施防止滑轮与塔身横担相碰，常用的方法时是在转角塔横担外侧另挂一滑轮，在放线滑车下部系一钢丝绳，此钢丝绳通过上述的滑轮轮槽，利用外加力来改变放线滑车的偏转角度，保证在放线过程不会掉槽。4.3.4牵引机的摆放：一般牵引机最好摆放在靠近牵引端耐张塔的线路下方，距耐张塔高的2倍远，且不小于100m。当

17、摆在线路下放线困难时，可通过转向滑车布置在线路外侧，要求转向滑车直径600m以上。4.3.5张力机的摆放：张力机都要布置在线路下方，有两种方式可供选择。第一种布置方式，选择布置在耐张塔的锚线档内。初始放线时在临时拉线侧，距耐张塔距离为塔高的2倍，且不小于100m，牵张设备布置尽量对准线路方向，偏差线路夹角在15度以内。，否则容易掉槽。4.4展放导线的注意事项：4.1.1展放导线过程中严禁导线出现死弯现象，应避免弯曲和挤压，牵引绳与导线间必须用大于50kN的旋转连接器连接；4.4.2线盘上的木板条在放线时才能拆除，运输过程中应将线轴与地面平行；4.4.3用一条直径16mm尼龙绳分别缠绕在张力机轮

18、槽内四圈，缠绕方向应与导、地线外层捻合方向一致，上进下出、左进右出。将尼龙绳头分别与导线的牵引头连接好，慢速启动张力机，用人力拉此尼龙绳，并将导、地线绕过张力轮，拉出张力机45m。用导、地线专用连接带经50kN旋转连接器连接好牵引绳。4.4.4正式展放前，应再次检查机械设备地锚是否安装牢固，各处接头是否结实可靠，旋转连接器是否灵活，接地是否良好，沿线通信联络是否清晰 畅通。各部分准备工作就绪后方可投入牵引。4.4.5展放全过程应先启动张力机，调到规定张力值再通知牵引场。牵引结尾时，先停牵引机，后停张力机，以保证沿线跨越的安全距离。4.4.6开始牵引展放，应通知沿线守护人员注意观察，初始速度缓慢

19、一些。当旋转连接器过放线滑车时，也应减缓牵引速度。4.4.7在展放过程中，为使导、地线安全展放，保证施工质量，放导、地线的全过程导、地线始终处在悬空状态，并对带电体有可靠的安全距离。在线盘的后侧有人负责观看检查导、地线的外表质量，并及时核正导、地线的放出线与线轴的夹角，使导、地线平滑均匀地从盘中放出去，防止线盘边沿磨损导、地线。4.4.8控制初始放线速度15m/min。当牵引机工作正常，沿线各观测点旋转完好，牵引速度由慢至快到正常牵引，正常速度应控制在50m/min左右。4.5 导地线接续本工程导线采用NLD4型耐张线夹和JY300/40直线接续管； GJ80地线采用NX-2楔型线夹。导线直线

20、管采用液压方式进行压接施工。液压施工按架空送电线路导线及避雷线液压施工工艺规程(SDJ226-87)有关要求执行。4.5.1 管线必须按要求进行清洗，除去表面污物，油脂及氧化物。4.5.2测量管子压前各部尺寸并作好记录。认真作好管线相对位置标记。4.5.3 直线铝管在压接前，穿管部位的铝导线应涂801电力脂，操作程序如下：涂801电力脂及清除铝股氧化膜的范围为铝股进入铝管部分。钢芯铝绞线液压部分在穿管前，应用汽油清洗外层铝股，待干燥后将801电力脂薄薄地均匀涂上一层将外层铝股覆盖。用钢丝刷沿导线轴线方向对已刷801电力脂部分进行擦刷，将管子液压后能与导线接触面均全部刷到。4.5.4 按要求进行

21、割线和施压，施压时以压力表指针达到铝75Mpa（钢80Mpa）为基准，每模施压后立即测量管子对边值，其值必须位于给定值范围内，若大于给定值，则须进行重压，使其达到给定值，并作好记录。不能达到给定值范围应向项目处汇报申请更换模具。4.5.5 管子压接好后应除去毛刺，并用0#砂纸打磨表面，使其光滑。4.5.6 管子压后弯曲度不得大于1.6%，有明显弯曲时应校直，校直后的接续管严禁有裂纹，达不到要求时应割断重接。4.5.7 接续管压好并经检查后， 应在管口与线接触点涂红油漆（40mm）。4.5.8液压操作人钢印号统一打在管子前进方向侧。五、紧线施工5.1 导、地线的紧线施工铁塔必须满足验收规范要求，

22、才允许进行放紧线工作，紧线铁塔的临时拉线和补强措施以及导线，地线的临锚必须设置完毕。5.1.1 临时拉线制作以及紧线布置以不影响施工为宜。临时拉线对地夹角不得超过45度。拉线及紧线坑地锚埋深根据地质情况而定，一般地质取1.82.2米。5.1.2 紧线时，通信必须畅通，各跨越处必须有专人守护，沿线应有护线人员，保证导、地线不损伤。5.1.3 紧线过程监护人应遵守以下规定：5.1.3.1悬空导、地线的垂直下方严禁站人。5.1.3.2展放余线的人员不得站在线圈内或线弯的内角侧。不得跨越即将离地面的导、地线。5.1.3.3注意监护，不得让行人靠近牵引中的导、地线。5.1.3.4传递信号必须及时，清楚，

23、任何人员不得擅自离岗。5.1.4 附件安装时，作业人员必须对专用工具和安全用品进行检查，合格者方能使用。5.1.5 相邻杆塔不得同时在同相位安装附件，作业点的垂直下方不能有人，安全绳应栓在横担主材上，严禁拴在绝缘子串上。六、附件安装6.1 导地防振锤的安装防振锤安装前应进行逐个检查，认真核对规格、型号，并对其进行校直、除锈、刷漆，检查螺栓和弹簧垫圈是否齐全。防振锤安装时应事先在电线上缠绕适量的铝包带（镀锌钢绞线除外），并按距离进行安装即：导线S1=873，S2=749；地线S1=480，S2=412。具体安装个数祥见杆塔明细表。6.1.1 导、地线防振锤型号及安装距离：防振锤型号FDZ-4LG

24、J-300/40DZ-80GGJ-80安装距离873/749480/412防振锤安装距离从线夹出口处量起，允许误差为20。6.1.2 安装距离比量示意图：S1S2直线塔（导线和GJ型地线）S1S2耐张塔（导线和GJ型地线）6.1.3 铝包带缠绕安装导线的防振锤时，需缠绕铝包带，铝包带缠绕应紧密，方向应与导地线外层铝股的绕制方向一致，露出线夹口长度小于10mm，端头应回夹于夹板内压住安装导线的悬垂线夹时，除有预绞丝护线条外，均应在相应的电线上缠绕适当的铝包带，铝包带缠绕应紧密，方向应与导地线外层铝股的绕制方向一致，露出线夹口长度小于10mm，端头应回夹于线夹内压住。6.2导、地线引流线安装6.2

25、.1导线引流线安装6.2.1.1引流线并沟线夹的螺栓穿向：一般耐张塔引流线并沟线夹的螺栓穿向：内、外角导线垂直向下；中相导线垂直向下。6.2.1.2导线跳线规格导线跳线规格与导线型号一致；祥见【绝缘子金具串组装一览图】 图号：S61292S-D0201- -03。6.2.1.3 导线跳线安装 应使用未经过牵引的新导线做跳线。中相为绕跳，边相为直跳。跳线弧垂及安装长度，由施工时按实际比量确定，保证跳线任意点与杆塔构件的最小空气间隙值应大于1200。带电作业人员需要停留工作的部位，带电作业间距还应考虑人体活动范围0.30.5米。跳线安装好后，不得与金具摩擦碰撞，各导线相互协调，外形美观。耐张线夹和

26、引流线的并沟线夹，施工前应使用汽油清洗连接面表面污垢，并均匀涂上一层导电脂。6.2.2 地线引流线安装6.2.2.1地线跳线规格地线跳线规格应与架空地线规格相一致，祥见【绝缘子金具串组装一览图】 图号：S61292S-D0201- -03。6.2.2.2地线跳线安装地线跳线弧垂及安装长度，由施工时按实际比量确定。由于不同塔型地线支架宽度不同，地形高差也不一致，故地线尾线长度应在施工时实际比量确定，且必须保证制作美观。七、 停电作业本工程所有跨越电力线均尽量采用停电作业方式，施工时必须遵守如下规定。7.1 专人负责停送电工作，严禁采用口头或约时停电，约时送电的方式进行任何工作。7.2 在未接到停

27、电工作命令前，严禁任何人接近带电体。7.3 接到停电工作命令后，必须首先用相应电压等级的合格的验电器进行验电。验电时必须戴绝缘手套，并逐相进行，验电必须设专人监护。7.4 线路确定无电后，必须立即在作业范围的两端挂工作接地线，同时将三相短路，挂接地线的顺序是先挂接地端，后挂导线端。拆除时与之相反。7.5 工作间断或过夜时，施工段内的全部工作接地线必须保留，恢复作业前必须检查接地线是否完整，可靠。7.6 施工结束时，现场作业负责人必须对现场进行全面检查，待全部人员撤离杆塔后方可命令拆除停电线路上的工作接地线，接地线一经拆除，该线路即视为带电，严禁任何人进入带电危险区。八、架线施工质量要求8.1

28、导线、地线、金具均应在使用前严格进行外观检查，不合格者严禁使用，绝缘子串要做试组装工作。8.2 绝缘子安装前应逐个将表面清擦干净，并应进行外观检查，瓷绝缘子必须用不低于5000V的兆欧表逐个进行绝缘测定，在干燥情况下绝缘子电阻小于500M者，严禁使用。8.3 紧线时选择好驰度观测档，按档内实测温度用插入法查取弧垂值进行施工。选择驰度观测档时应符合： 紧线段在5档及以下时靠近中间选择1档。 紧线段在612档时靠近两端各选1档。 观测档宜选档距较大和悬挂点高差较小及接近代表档距的线档。 观测档的数量可以根据现场条件适当增加，但不得减少。8.4 紧线弧垂应满足以下要求：弧垂允许偏差：2%。8.5 挂

29、线时过牵引长度宜为200，严禁过大。变电站进出线档架线施工时过牵引值应尽量减少，导线最大不超过100，地线最大不超过50。8.6 导线紧好后要及时安装线夹、防振锤，以免振动伤线及导线鞭击。8.7 悬垂线夹安装好后，绝缘子串顺线路方向应垂直地平面。个别情况其顺线路方向与垂直位置的位移不应超过5，且最大偏移值不应超过200。8.8 铝包带应缠绕紧密，其缠绕方向应与外层铝股的绞制方向一致，铝包带可露出线夹口，但不应超过10毫米。其端头应回夹于线夹内压住。8.9 绝缘子串、导线及地线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向外，其余穿向应统一，并符合以下规定：单、双悬垂串上的弹簧销子均按线路方

30、向穿入。使用W弹簧销子时，绝缘子大口均朝线路后方。使用R弹簧销子时，大口均朝线路前方。螺栓及穿钉凡能顺线路方向穿入者均按线路方向穿入，特殊情况两边线由内向外，中线由左向右穿入。 耐张串上的弹簧销子，螺栓及穿钉垂直方向的一律由上向下穿；当使用W弹簧销子时，绝缘子大口均应向上；当R弹簧销子时，绝缘子大口均向下，特殊情况可由内向外，由左向右穿入。引流板上的螺栓穿向：引流板水平时，螺栓向下穿；引流板倾斜时，螺栓斜向下穿；引流板垂直时，螺栓由线束外侧向内穿。注意：R销穿向由小口穿向大口；W销穿向由大口穿向小口。8.10、由于本工程绝缘子为W销，耐张串绝缘子碗口大口朝上；耐张串碗头挂板（WS型）碗口大口朝

31、外；悬垂串、跳线串绝缘子碗口大口朝线路后方，碗头挂板（WS型）碗口朝线路后方。8.11、导地线的损伤处理：8.11.1对于张牵场、升空场，导、地线需落地的地方要采取防止磨损的措施。导地线一旦出现损伤，应按规范要求及时进行处理：8.11.2轻微损伤：当导线在同一处单股损伤深度小于直径的1/4或损伤面积为导电部分截面积的2%及以下时，只需将损伤处的棱角与毛刺用0#砂子磨光即可；8.11.3中度损伤：当导线损伤已超过轻微损伤，但在同一处的强度损失不超过总拉断力的8.5%，且损伤截面积不超过导电部分截面积的12.5%，可用补修管进行补修；8.11.4严重损伤：有下列情况之一定为严重损伤：8.11.5强

32、度损失超过保证计算拉断力的8.5%；8.11.6截面积损伤不超过导电部分截面积的12.5%；8.11.7损伤的范围超过一个补修管允许补修的范围；8.11.8钢芯有断股；8.11.9金钩、破股已使钢芯或内层线股形成无法修复的永久变形；达到严重损伤时，必须将损伤部分全部锯掉，用接续管将电线重新连接。九、架线施工安全要求9.1 工器具在使用前必须进行认真的检查，不合格者严禁使用，并不得以小代大。9.2 搭设或拆除跨越架应设安全监护人。跨越架搭设必须牢固、可靠，高度和宽度必须满足有关要求。越线架的搭设及拆除，应在被跨电力线停电后进行。越线架的搭设应遵守规程规定；越线架的宽度应超出新建线路两边线各2米。

33、9.3.越线架与带电体之间的最小安全距离在考虑施工期间的最大风偏后不得小于规程规定；跨越不停电线路时，作业人员不得在越线架内侧攀登或作业，并严禁从封顶架上通过。9.4 跨越公路必须在两端适当位置设置车辆减速行驶的施工标志，跨越架处必须有专人看守，随时注意“余线”的高度。9.5 停电跨越必须有专人联系停送电，严格遵守停电作业规程。9.6 放线时的通信必须迅速、清晰、畅通。9.7 导引绳、牵引绳的连接应牢固可靠，导线连接网套末端应用铁丝绑扎牢固不少于11圈。9.8 转角塔的预倾滑车及上扬处的压线滑车必须设置牢固可靠，并设专人监护。9.9 牵引设备和张力设备的锚固必须可靠，接地应良好，在张力机前端导

34、线上加设接地滑车。9.10 导线的尾线或牵引绳的尾绳在线盘或绳盘上的盘绕圈数均不得少于6圈。9.11 导引绳、牵引绳或导线临锚时，其锚线张力不得小于对地距离为5米时的张力，同时满足对被跨越物距离的要求。9.12 压接时顶盖必须与钳体完全吻合，严禁在未旋转到位的状态下压接，人体不得位于压接钳上方。9.13 紧线时磨绳与导地线的连接必须牢固可靠，当导地线有被障碍物挡住时，处理人员必须站在线弯的外侧，紧线过程导地线下方严禁有人，重要跨越处必须有专人看守。9.14 紧挂线时严禁在塔内布置绞磨，利用塔腿做地锚。9.15 紧挂线时磨绳对水平面的交角不得大于30度。9.16 附件安装时，要有防止感应电的措施

35、；安全带或二道防线应拴在横担主材上，不得拴在绝缘子串或导地线上；提线工器具必须牢固可靠，并必须加装防护钢丝绳；相邻铁塔不得在同相位安装附件，作业点垂直下方不得有人。9.17防止高空坠物，系好安全带，高空作业时有专人监护，严禁交叉作业，作业人员应配工具袋。9.18.吊装物件时专人统一指挥协调，吊装平稳，吊物下严禁站人。吊装工作必须设有明显的警戒标志，并设专人警戒，无关人员严禁入内。9.19雨季施工按规定做好施工防护。9.20坚持施工现场安全监控和定期的安全检查，对存在安全隐患部位，果断采取措施，责任落实到人，限期整改。9.21.施工人员临时需要加热食品时应回到公路边进行操作，并要有安全防火监护人

36、员。每天施工作业完毕必须由安全防火监护人员对施工作业区及周边地区进行检查，确认无火灾危险源后方可组织施工人员离开施工点。9.22停电作业前，应向运行单位提出停电申请，并办理工作票。停电、送电工作必须指定专人负责，严禁采用口头或约时停电、送电。在未接到停电工作命令前，严禁任何人接近带电体。9.23接到停电工作命令后，必须首先进行验电，验电必须使用相应电压等级合格的验电器，必须 戴绝缘手套并逐相进行，且有专人监护。验明确无电压诟，应立即在工作范围两端挂接地并进行三相短路。9.24施工完毕，拆除接地前，应检查有无遗留物，所有附加物拆除后，方可按工作票的要求通知恢复送电。9.25对于跨越公路等必须设专

37、人监护，并搭设临时跨越架等。十、备注因编制时间仓促，本作业指导书难免有不足之处，请使用本作业指导书时，仔细与设计施工图核对。如有问题，请及时与项目部技术部门联系。十一、附件1、铁塔塔头几何尺寸及导2、地线金具串技术数据 3、导、地线架线弛度表各塔型塔头几何尺寸（）塔型边导中导挂点高度边导地线挂点高度边导中线水平距离两地线水平距离跳线挂点至横担上平面距离IJ-SZ2500400035185400ID-ZM35006500342040005015ID-J350065004100/310040005015各导、地线绝缘子串型号对应的长度（）导线金具、瓷瓶串长地线金具串长N11659【适用于IJ-SZ
