××变电站110kV××母线保护全部检验作业指导书.doc

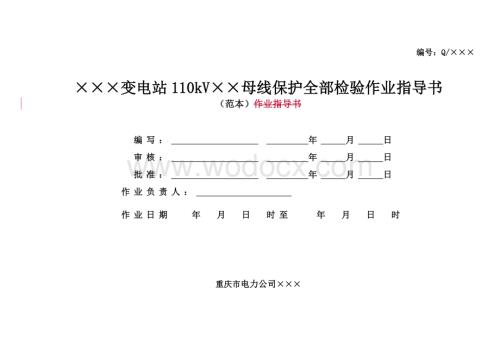

1、编号：Q/变电站110kV母线保护全部检验作业指导书（范本）作业指导书编写： 年月日审核： 年月日批准： 年月日作业负责人：作业日期年月日时至年月日时重庆市电力公司1.范围11 本规范适用于重庆电网变电站110kV母线保护的检验。12 作业目的是对重庆电网变电站110kV母线保护运行过程中的周期性全部校验。2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。21 电力安全工作规程22 继电器及继电保护装置基本试验

2、方法23 继电保护和安全自动装置技术规程24 微机线路保护装置通用技术条件25 静态继电保护及安全自动装置通用技术条件26 220-500kV电网继电保护装置运行整定规程27 继电保护微机型试验装置技术条件3.修前准备3.1准备工作安排序号内容标准备注责任人1检修工作前结合一次设备停电计划，提前3到5天做好检修摸底工作。各单位根据具体情况在检修工作前提交相关停役申请摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷2开工前一周，向有关部门上报本次工作的材料计划3根据本次校验的项目，全体工作人员应认真学习作业指导书，熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校

3、验工作的作业内容、进度要求、作业标准及安全注意事项4开工前一天，准备好所需仪器仪表、工器具、最新整定单、相关材料、备品备件、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料仪器仪表、工器具、备品备件应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况5根据现场工作时间和工作内容落实工作票工作票应填写正确，并按国家电网公司电力安全工作规程相关部分执行3.2 人员要求序号内容备注责任人1现场工作人员应身体健康、精神状态良好2工作人员必须具备必要的电气知识，掌握本专业作业技能；工作负责人必须具备本专业相关职业资格3全体人员必须熟悉国家电网公司电力安全工作规程的相关知识，

4、并经考试合格4本套保护检验作业至少需要检验作业人员2-3人。其中工作负责人宜由具有从事专业工作二年以上的人员担任，作业参加人应由具有从事专业工作半年以上的人员担任。3.3备品备件序号名称规格 单位数量备注3.4工器具序号名称规格/编号 单位数量备注1计算器个12组合工具套13电缆盘（带漏电保安器）220V/380V/10A只14兆欧表1000V、500V只各1在有效期内5微机型继电保护测试仪 微机型套16钳形相位表只1需要做相量检查时7试验接线套18数字万用表四位半只19对讲机对110专用试验盒个13.5材料序号名称规格 单位数量备注1绝缘胶布卷13中性笔/支14口罩/只35手套/付36毛刷1

5、.5把27焊锡丝、松香套18独股塑铜线1.5mm 2.5mm盘各19微型吸尘器台13.6危险点分析序号内容1现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设备2拆动二次接线如拆端子外侧接线，有可能造成二次交、直流电压回路短路、接地，联跳回路误跳运行设备3带电插拔插件，易造成集成块损坏4频繁插拔插件，易造成插件接插头松动5保护传动配合不当，易造成人员受伤及设备事故6拆动二次回路接线时，易发生遗漏及误恢复事故7保护室内使用无线通讯设备，易造成保护不正确动作8漏拆联跳接线或漏取压板，易造成误跳运行设备8电流回路开路或失去接地点，易引起人员伤亡及设备损坏9表计量程选择不当或用低内阻电

6、压表测量联跳回路，易造成误跳运行设备10改动定值不做记录，易造成误整定11人员、物体越过围拦，易发生人员触电事故3.7安全措施序号内容1按工作票检查一次设备运行情况和措施2按工作票检查被试保护屏上的运行设备3检查本屏所有保护屏上压板在退出位置4拆开相关回路；具体措施见附录B：安全措施票3.8人员分工序号作业项目检修负责人作业人员1母线保护全部检验4母线保护全部校验流程图工作负责人向工作班成员交底：工作许可保护屏检查及清扫根据现场安全技术措施完成安措绝缘检查装置总体检查修前准备开关传动或测试跳闸脉冲整组试验开关量输出检查开入量输入检查模拟量输入精度检查模拟量输入零漂检查电源检查工作终结向量检查如

7、有交流回路变动送电前准备恢复措施 工作负责人： 5.作业程序和作业标准(试验记录见附录A)5.1开工序号内容到位人员签字1工作负责人会同工作许可人检查工作票上所列安全措施是否正确完备，经现场核查无误后，与工作许可人办理工作票许可手续2开工前工作负责人检查所有工作人员是否正确使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏内分别签名3根据“现场工作安全技术措施”(见附录B)的要求，完成安全技术措施并逐项打上已执行的标记，把保护屏上各压板及小开关原始位置

8、记录在“现场工作安全技术措施”上，在作好安全措施工作后，方可开工5.2检修电源的使用序号内容标准及注意事项责任人签字1检修电源接取位置从专用检修电源箱接取；检修电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧； 5.3检修内容及结果序号检验项目母线保护（ ）检修结果1装置外观，接线及跳线检查2介质强度及绝缘回路检查3检查逆变电源4通电初步检查5定值整定检查6开入量回路检查7功耗检查8模数变换系统检查9保护定值检验10输出触点和信号检查11整

9、组试验12断路器传动试验或测试跳闸脉冲13定值和开关量状态的核查14保护带负荷检查（附带六角图或实时打印报告）差流检查要求IN=5A，Icd250mA；IN=1A，Icd50mA。责任人签字5.4竣工序号内容责任人签字1全部工作完毕，拆除所有试验接线（应先拆开电源侧）,按照安全措施票恢复正常接线；并检查装置的各种把手、拨轮、压板的位置在试验前状态；盖好保护装置的面板或盖子;2检查保护装置及所属二次回路端子排上接线的紧固情况；3打印定值，并与定值单核对；4全体工作班人员清扫、整理现场，清点工具及回收材料；检查户外设备的防雨设施5工作负责人周密检查施工现场，检查施工现场是否有遗留的工具、材料6状态

10、检查，严防遗漏项目7工作负责人填写继电保护运行日志,详细记录本次工作所修项目、发现的问题、试验结果和存在的问题、可否投入运行等经值班员验收合格，并经双方签字后，办理工作票终结手续6.验收记录项目内容责任人签字自验收记录记录改进和更换的零部件存在问题及处理意见验收单位意见检修班组验收总结评价运行单位验收意见及签字7.作业指导书执行情况评估评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见附录A（资料性附录）220kV凉亭站110kV BP-2A母线保护全部检验试验报告1 检验报告填写说明本检验报告适用于BP-2A（110kV）母线保护装置。检验人员根据具体工程的保护功能

11、配置，选择相应调试项目。检验人员对检验报告中所列的保护检验项目，在其对应表格内划“/“表示删除。试验说明：a)注意：动作信号灯是否同设计要求一致；b)注意：保护动作出口继电器是否同设计要求一致；c)用“X”表示不动作/不正确，用“”表示动作/正确。2 装置外观及接线检查序号检查项目检查结果存在问题及处理情况1检查装置参数是否与设计一致（新安装检验）2装置内外部检查是否良好3装置内外部及二次线是否清扫4各元件、压板、端子、电缆挂牌标识是否清晰正确结论：3 硬件跳线检查插件跳线连接情况检查结果备注CPU板JP1跳线2-3连，JP4跳线1-2连，JP5跳线1-2连，JP6跳线1-2连，JP9跳线1-

12、2连，JP40跳线2-3连模数转换板JP1 跳线6-14连、7-15连、8-16连光隔板JP1跳线1-9连、2-10连、3-11连、4-12连、5-13连电源板JP1跳线1-2连，JP2跳线1-2连结论：4 介质强度及绝缘回路检查4.1 绝缘电阻检查试验回路标准绝缘值（M）实测绝缘值（M）结论交流-地10直流-地10交流-直流10整体二次回路-地1结论：4.2 介质强度检查绝缘电阻（M）整个回路介质强度试验结果试验前试验后结论：5 检查逆变电源5.1 差动逆变电源检查5.1.1 空载状态下检测标准电压(V)+5+15-15允许范围(V)+5V0.1+15V1-15V1实测值(V)80%Ue10

13、0%Ue115%Ue结论：5.1.2 正常工作状态下检测标准电压(V)+5+15-15允许范围(V)+5V0.1+15V1-15V1实测值(V)80%Ue100%Ue115%Ue结论：5.1.3 逆变电源自启动电压及拉合直流电源试验序号检查内容检查结果存在问题及处理情况1逆变电源自起动电压(V)2拉合直流电源检查装置是否有异常现象3直流电压缓慢地、大幅度地变化(升或降)时装置是否有异常现象4逆变电源运行周期是否超过五年结论：5.2 闭锁元件逆变电源检查5.2.1 空载状态下检测标准电压(V)+5+15-15允许范围(V)+5V0.1+15V1-15V1实测值(V)80%Ue100%Ue115%

14、Ue结论：5.2.2 正常工作状态下检测标准电压(V)+5+15-15允许范围(V)+5V0.1+15V1-15V1实测值(V)80%Ue100%Ue115%Ue结论：5.2.3 逆变电源自启动电压及拉合直流电源试验序号检查内容检查结果存在问题及处理情况1逆变电源自起动电压(V)2拉合直流电源检查装置是否有异常现象3直流电压缓慢地、大幅度地变化(升或降)时装置是否有异常现象4逆变电源运行周期是否超过五年结论：5.3管理单元逆变电源检查5.3.1 空载状态下检测标准电压(V)+5+12-12允许范围(V)+50.2+121-121实测值(V)80%Ue100%Ue115%Ue结论：5.3.2 正

15、常工作状态下检测标准电压(V)+5+12-12允许范围(V)+50.2+121-121实测值(V)80%Ue100%Ue115%Ue结论：5.3.3 逆变电源自启动电压及拉合直流电源试验序号检查内容检查结果存在问题及处理情况1逆变电源自起动电压(V)2拉合直流电源检查装置是否有异常现象3直流电压缓慢地、大幅度地变化(升或降)时装置是否有异常现象4逆变电源运行周期是否超过五年结论：5.4开入开出逆变电源检查5.4.1 空载状态下检测标准电压(V)+24允许范围(V)+241.5实测值(V)80%Ue100%Ue115%Ue结论：5.4.2 正常工作状态下检测标准电压(V)+24允许范围(V)+2

16、41.5实测值(V)80%Ue100%Ue115%Ue结论：5.4.3 逆变电源自启动电压及拉合直流电源试验序号检查内容检查结果存在问题及处理情况1逆变电源自起动电压(V)2拉合直流电源检查装置是否有异常现象3直流电压缓慢地、大幅度地变化(升或降)时装置是否有异常现象4逆变电源运行周期是否超过五年结论：6 通电初步检查6.1 差动元件通电检查序号项目检查结果存在问题及处理情况1软件版本号2程序校验码3各指示灯、键盘，显示屏是否正常4时钟检查5打印机联机是否正常结论：6.2闭锁元件通电检查序号项目检查结果存在问题及处理情况1软件版本号2程序校验码3各指示灯、键盘，显示屏是否正常4时钟检查5打印机

17、联机是否正常结论：6.3管理单元通电检查序号项目检查结果存在问题及处理情况1软件版本号2程序校验码3各指示灯、显示屏是否正常4时钟检查5打印机联机是否正常结论：7 定值整定序号项目检查结果存在问题及处理情况1定值修改闭锁功能2按定值通知单输入各项定值3掉电后定值不丢失结论：8 开入量回路检查8.1 切换把手检查切换把手把手位置屏幕显示存在问题及处理情况保护切换差动投，失灵投差动退，失灵投差动投，失灵退结论：8.2 隔离开关接点及失灵接点检查项目测试端子开入量状态存在问题及处理情况1201隔离开关BD82-BD111001刀闸开入BD83-BD141002刀闸开入BD84-BD161003刀闸开

18、入BD84-BD151004刀闸开入BD83-BD13失灵启动开入结论：注：1.1201平时由刀闸控制，当开关位置识别有故障时由LP53压板控制2.由于失灵启动开入单元需根据实际接线需求来定，故此处只列出一个回路为范本。8.3 保护投退检查序号项目开入量状态存在问题及处理情况1“差动投入按键”2“闭锁投入按键”3“母联充电保护投入”压板4“母线并列运行”压板5复归按钮结论：9 功耗测量9.1 交流电流功耗测量项目IamlIbmlIcmliIaliIbliIcl备注U(V)I(V)S(V.A)结论：注：由于母线保护的电流单元需根据实际接线需求来定，故此处只列出一个线路回路为范本。9.2 直流功耗

19、测量试验项目标准值（W）实测值（W）结论正常状态35最大负载状态50结论：10 模数变换系统检查10.1 采样通道的零漂试验零漂允许范围-0.01INI0.01INIaIbIcIn回路i测试值结论：注：由于母线保护的电流单元需根据实际接线需求来定，故此处只列出一个回路为范本。10.2 电流幅值试验（要求值5）外加值电流值10In5InIn0.2In0.1In允许误差（5%）实测误差实测误差实测误差实测误差实测误差回路iIaIbIcIn结论：注：由于母线保护的电流单元需根据实际接线需求来定，故此处只列出一个回路为范本。10.3 电流相位试验项目04590误差回路iIa小于3%Ib小于3%Ic小于

20、3%结论：注：由于母线保护的电流单元需根据实际接线需求来定，故此处只列出一个回路为范本。11 保护定值检验11.1 模拟母线区外故障A相B相C相L1支路电流L2支路电流LN支路电流LK支路电流大差电流小差电流保护状态结论：11.2 模拟母线区内故障11.2.1 模拟100作分段开关，母区内故障项目A相B相C相0.95Id动作行为1.05Id动作行为1.2Id动作时间结论：11.2.2 模拟100作分段开关，母区内故障项目A相B相C相0.95Id动作行为1.05Id动作行为1.2Id动作时间结论：11.2.3 模拟合上1201刀闸的区内故障项目A相B相C相0.95Id动作行为1.05Id动作行为

21、1.2Id动作时间结论：11.2.4 模拟合上1201刀闸，100作旁路开关的区内故障项目A相B相C相0.95Id动作行为1.05Id动作行为1.2Id动作时间结论：11.3 制动特性校验11.3.1 母差动制动特性校验（固定I2电流值： A）Id=I2+I1Ir=I2+I1Kr=Id/(Ir-Id)相别I1(A)I2(A)IdIrKr动作行为ABC结论：11.3.2 母差动制动特性校验（固定I2电流值： A）Id=I2+I1Ir=I2+I1Kr=Id/(Ir-Id)相别I1(A)I2(A)IdIrKr动作行为ABC结论：11.3.3 大差动制动特性校验（固定I2电流值： A）Id=I2+I1

22、Ir=I2+I1Kr=Id/(Ir-Id)相别I1(A)I2(A)IdIrKr动作行为ABC结论：11.4 复合电流闭锁定值校验11.4.1 低电压定值校验启动元件母线整定值动作值(V)差动保护母母失灵保护母母出口回路电压总闭锁母母结论：11.4.2 负序电压定值校验启动元件母线整定值动作值(V)差动保护母母失灵保护母母出口回路电压总闭锁母母结论：11.4.3 零序电压定值校验启动元件母线整定值动作值(V)差动保护母母失灵保护母母出口回路电压总闭锁母母结论：11.5 充电保护定值校验相别整定值(A)0.95倍整定值(A)动作行为1.05倍整定值(A)动作行为1.2倍整定值测时间ABC结论：11

23、.6 分段失灵保护动作定值及动作时间校验I1：I母任意一回故障电流；I2：分段电流 条件I2(A)0.95倍整定值动作行为1.05倍整定值动作行为1.2倍整定值测母联失灵时间加入I1模拟I母故障,分段在合位结论：11.7 母联过流定值校验相别整定值 (A)0.95倍整定值(A)动作行为1.05倍整定值(A)动作行为1.2倍整定值测时间ABC结论：11.8 失灵保护出口逻辑试验11.8.1 100分段开关在合位，1001、1002刀闸位置在合位，1201刀闸位置在分位短延时t1切分段长延时t2切所在母线时间测试t1时间测试t2LN支路失灵启动LK支路失灵启动L1支路失灵启动L2支路失灵启动L3支

24、路失灵启动L4支路失灵启动L5支路失灵启动L6支路失灵启动L7支路失灵启动L8支路失灵启动L9支路失灵启动L10支路失灵启动L11支路失灵启动L12支路失灵启动结论：11.8.2 1201刀闸在合位，100作旁路开关长延时t2切分段及所在母线时间测试t2LN支路失灵启动LK支路失灵启动L1支路失灵启动L2支路失灵启动L3支路失灵启动L4支路失灵启动L5支路失灵启动L6支路失灵启动L7支路失灵启动L8支路失灵启动L9支路失灵启动L10支路失灵启动L11支路失灵启动L12支路失灵启动11.9 TA断线告警及闭锁差动试验相别整定值(A)动作值(A)闭锁差动保护存在问题及处理情况ABC结论：11.10

25、 TV断线告警A相B相C相存在问题及处理情况母母线电压母母线电压结论：12 输出触点和信号检查12.1 输出接点检查序号试验项目接点动作情况装置指示灯存在问题及处理情况1母线差动动作2母线失灵动作结论：12.2 信号检查序号试验项目接点动作情况装置指示灯存在问题及处理情况1母差动作1n5-2042失灵动作1n5-2263开入变位1n7-2124TA断线告警1n7-2305装置异常1n7-2086直流消失2n1-124结论：13 检验逆变电源带满负荷时的输出电压及纹波电压13.1 差动逆变电源标准值(V)+5+15-15+24输出直流电压允许范围(V)+5V0.1+15V1-151+241.5实

26、测值(V)纹波系数允许范围2%2%2%2%纹波系数测试结论：13.2 闭锁元件逆变电源标准值(V)+5+15-15+24输出直流电压允许范围(V)+5V0.1+15V1-151+241.5实测值(V)纹波系数允许范围2%2%2%2%纹波系数测试结论：13.3 管理单元逆变电源标准值(V)+5+15-15+24输出直流电压允许范围(V)+5V0.1+15V1-151+241.5实测值(V)纹波系数允许范围2%2%2%2%纹波系数测试结论：14 整组试验14.1 整组动作时间测量序号项目测量值存在问题及处理情况1差动整组动作时间2失灵保护整组动作时间结论：14.2 外部逻辑回路检查序号项目检查结果

27、存在问题及处理情况1差动保护跳闸逻辑功能检查2失灵回路逻辑功能检查3TA断线保护功能检查4中央信号、远动信号、综自系统等输出回路检查结论：15 断路器传动或测试跳闸脉冲试验序号项目检查结果存在问题及处理情况1差动保护传动或测试跳闸脉冲2断路器失灵保护传动或测试跳闸脉冲注：定期检验、部分检验、事故后检查都只能用脉冲法测量出口回路，必须将所有回路的出口跳闸压板退出。结论：16 定值与开关量状态检查序号项目检查结果存在问题及处理情况1定值核对检查2开关量状态检查结论：17 保护带负荷检查17.1 一次侧负荷i回路：TA变比： TV变比：P（MW）Q（Mvar）I（A）实测值结论：注：由于母线保护的电

28、流单元需根据实际接线需求来定，故此处只列出一个回路为范本。结论：17.2 交流二次电流数值及相位检验项目i回路IaIbIcIn实测值结论：注：由于母线保护的电流单元需根据实际接线需求来定，故此处只列出一个回路为范本。17.3 差流观察项目Id1aId1bId1cId1n观察值结论：附录B（规范性附录）现场工作安全技术措施 凉亭站110kV 母线保护校验二次安全措施填票人： 审核人： 执行人： 监护人： 执行时间 恢复人： 监护人： 恢复时间 工作内容凉亭站110kV 母线保护定检停电范围执行步骤安全措施恢复1检查110千伏母差失灵保护屏母线充电保护投入压板已退出2检查110千伏母差失灵保护屏母

29、线过流保护投入压板已退出3检查110千伏母差失灵保护屏投1201压板已退出4断开保护屏I母电压空气开关5断开保护屏母电压空气开关6检查110千伏母差失灵保护屏1变总路101出口压板已退出相应的跳闸端子用绝缘胶布包好7检查110千伏母差失灵保护屏2变总路102出口压板已退出相应的跳闸端子用绝缘胶布包好8检查110千伏母差失灵保护屏凉红121出口压板已退出相应的跳闸端子用绝缘胶布包好9检查110千伏母差失灵保护屏凉天122出口压板已退出相应的跳闸端子用绝缘胶布包好10检查110千伏母差失灵保护屏凉盘南123出口压板已退出相应的跳闸端子用绝缘胶布包好11检查110千伏母差失灵保护屏凉上124出口压板

30、已退出相应的跳闸端子用绝缘胶布包好12检查110千伏母差失灵保护屏巴亭125出口压板已退出相应的跳闸端子用绝缘胶布包好13检查110千伏母差失灵保护屏凉盘北127出口压板已退出相应的跳闸端子用绝缘胶布包好14检查110千伏母差失灵保护屏凉井128出口压板已退出相应的跳闸端子用绝缘胶布包好15检查110千伏母差失灵保护屏旁路100出口压板已退出相应的跳闸端子用绝缘胶布包好16检查110千伏母差失灵保护屏凉红121重合闸放电压板已退出17检查110千伏母差失灵保护屏凉天122重合闸放电压板已退出18检查110千伏母差失灵保护屏凉盘南123重合闸放电压板已退出19检查110千伏母差失灵保护屏凉上12

31、4重合闸放电压板已退出20检查110千伏母差失灵保护屏巴亭125重合闸放电压板已退出21检查110千伏母差失灵保护屏凉盘北127重合闸放电压板已退出22检查110千伏母差失灵保护屏凉井128重合闸放电压板已退出23检查110千伏母差失灵保护屏旁路100重合闸放电压板已退出24检查110千伏母差失灵保护屏1变总路101失灵启动压板已退出25检查110千伏母差失灵保护屏2变总路102失灵启动压板已退出26检查110千伏母差失灵保护屏凉红121失灵启动压板已退出27检查110千伏母差失灵保护屏凉天122失灵启动压板已退出28检查110千伏母差失灵保护屏凉盘南123失灵启动压板已退出29检查110千伏

32、母差失灵保护屏凉上124失灵启动压板已退出30检查110千伏母差失灵保护屏巴亭125失灵启动压板已退出31检查110千伏母差失灵保护屏凉盘北127失灵启动压板已退出32检查110千伏母差失灵保护屏凉井128失灵启动压板已退出33检查110千伏母差失灵保护屏旁路100失灵启动压板已退出34在母线保护屏短接100开关母侧电流AD69（A421）、AD70（B421）、AD71（C421）、AD72（N421）、AD73、AD74（）电缆侧，断开电流端子连接片。35在母线保护屏短接100开关母侧电流AD75（A421）、AD76（B421）、AD77（C421）、AD78（N421）、AD79、AD80（）电缆侧，断开电流端子连接片。36在母线保护屏短接1变总路101电流AD81（A421）、AD82（B421）、AD83（C421）、AD84（N421）、AD85、AD86（）电缆侧，断开电流端子连接片37在母线保护屏短接凉红121电流AD87（A421）、AD88（B421）、AD89（C421）、AD90（N421）、AD91、AD92（）电缆侧，断开电流端子连接片38在母线保护屏短接凉天122电流AD93（A421）、AD94（B421）、AD95（C421）、AD96（N421）、AD97、AD98（）电缆侧，断开电流端子连接片39在母线保护屏短接凉盘南123电流A
