110kV六祖输变电工程建设项目环境影响报告表.doc

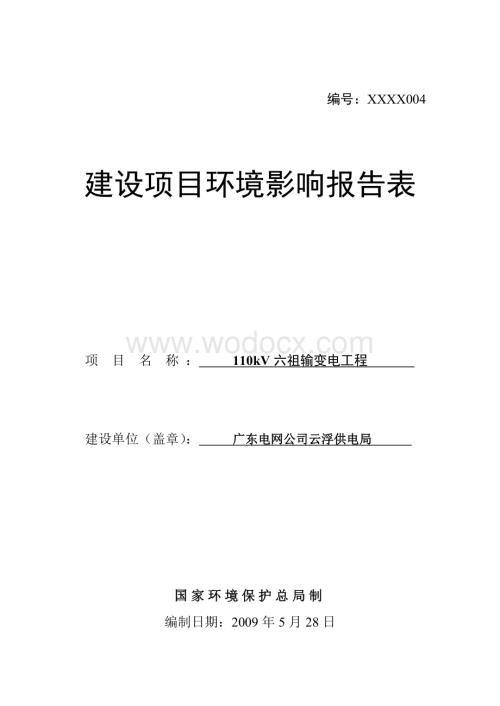

1、编号：XXXX004建设项目环境影响报告表项目名称 ： 110kV六祖输变电工程 建设单位（盖章）： 广东电网公司云浮供电局 国家环境保护总局制编制日期：2009年5月28日建设项目环境影响报告表编制说明编制项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1、项目名称指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。2、建设地点指项目所在地详细地址，公路、铁路应填写起止地点。3、行业类别按国标填写。4、总投资指项目投资总额。5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、

2、规模和距厂界距离等。6、结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8、审批意见由负责审批该项目的环境保护行政主管部门批复。50建设项目基本情况项目名称110kV六祖输变电工程建设单位广东电网公司云浮供电局法定负责人马 新联系人郑 伟通讯地址云浮市金丰路3号联系电话0766-8138794传真0766-9138714邮政编码527300建设地点110kV变电站位于新兴县六祖镇立项审批部门广东电网公

3、司批准文号广电规2008540号文建设性质新建改扩建技改行业类别及代码电力供应D4420占地面积变电站总占地9020m2绿化面积（平方米）总投资（万元）6314其中：环保投资（万元）31环保投资占总投资比例0.5评价经费（万元）预期投产日期2010年6月工程内容及规模：110kV六祖输变电工程的建设规模如表1：表1 工程建设规模表序号项目名称本 期终 期1主变压器140MVA240MVA2110kV出线2回3回310kV出线12回24回4并联电容器1（24）Mvar1（24）Mvar5送电线路110kV 同塔双回线路11.7km6通信光缆两条12 芯OPGW 光缆211.7km本工程静态总投资

4、为6146万元，动态总投资为6314万元。计划于2010年6月前投产。工程概况110kV六祖输变电工程包括110kV六祖变电站工程、110kV 进出线路工程及相关系统通信工程。（1） 变电站工程110kV六祖变电站拟选址于新兴县六祖镇欧村以东约150m 处，为户外常规变电站，计划于2010年6月投入运行，首期设计规模为140MVA主变压器，终期设计规模为2400MVA主变压器。110kV六祖变电站站从220kV 兴瑶站获取电源，远期向大江镇110kV 大江站转供电力，在系统上属于中间变电站。建成以后，供电范围为整个六祖镇。变电站总占地9020m2，变电站围墙内占地围墙内71m58m4118m2

5、,110kV配电装置场地设在变电站的北侧。110kV配电装置采用户外敞开式设备软母线中型单列布置型式，110kV出线3回，朝北架空出线，间隔排列顺序自东向西依次为：兴瑶线、兴瑶线、#1主变、母线设备、#2主变、备用线。主变压器布置在110kV配电装置的南侧，自东向西依次为#1主变、#2主变，主变和110kV配电装置之间设4m宽的运输道路。综合楼位于主变压器南侧，为二层建筑，其中一层为10kV配电室；二层为电气二次设备室、接地变室、通信室、蓄电池室。10kV出线采用电缆朝南出线。110kV六祖变电站规划红线图见附图4，110kV六祖变电站平面布置图见附图7。l 主要建筑站区范围内的主要建（构）筑

6、物有主控楼、10kV 配电装置楼、警传室、泵房水池、主变油池基础、室外电容器及电抗器基础、道路和围墙等，其余部分为绿化区域。首期工程将构架全部一次上齐，但备用的设备支柱、主变基础和电容器基础暂不建。l 电气一次主接线 110kV 接线 110kV 终期出线3 回，采用单母线接线；本期出线2 回，采用单母线接线。 10kV 接线 10kV 终期出线24 回，采用单母线分2 段接线，每段母线接10kV 出线12回，无功补偿电容器2 组；本期上#1 主变，10kV 出线12 回，采用单母线接线，上一面分段隔离柜。 380/220V 站用电接线 设两台10kV 站用变压器，一台接入10kV段母线，另一

7、台本期从站外获取电源，终期接入10kV II 段母线。380V 母线采用单母线分段接线，设分段自投，正常分列运行。中性点接地方式 主变的110kV 中性点采用隔离开关直接接地方式；10kV 中性点采用消弧线圈成套装置接地；380/220V 站用电系统采用中性点直接接地方式。l 电气二次 控制方式 采用计算机监控系统，按综合自动化无人值班设计，并设一套图像监视系统。监控系统为分层分布式结构，以间隔为单位，按对象设计。整个系统分为站控层和间隔层，采用星型结构以太网，主要设备包括主机/操作员工作站、远动工作站、保信系统子站、五防系统工作站、打印机、UPS 电源等。控制范围：全站的断路器和、电动隔离开

8、关和主变有载调压开关。控制方式：采用三级控制方式，断路器在远方、监控系统和测控屏上控制，电动隔离开关在远方、监控系统和配电装置处控制。操作：为使整个监控系统能安全可靠地运行，监控系统须具有相应的安全、保护措施。 主要元件保护 主变压器：每台主变配置主保护及后备保护各一套。主保护包括差动保护和非电量本体保护，后备保护则由高、低压侧复合电压启动的过流保护、零序过流保护及过压保护组成。110kV 线路：在本站建成之前，220kV 兴瑶站将投入运行。本期110kV 六祖输变电工程拟在220kV 兴瑶站扩建2 个110kV 间隔，并新建2 回110 线路至本站,形成110kV 兴六线及兴六线。线路建成后

9、，对110kV 兴六、线兴瑶站侧及本站侧均配置微机光纤分相电流差动保护。10kV 线路：每条出线配置一套时限电流速断、过流及零序保护。10kV 电容器组：每组电容器配置一套时限电流速断、过流及零序保护、中性点不平衡电压保护和过电压、失压保护。站用变压器、接地变压器：每台变压器配置一套电流速断、过电流和高低压侧零序电流保护。 二次设备 本站所有元件保护均采用微机型保护装置，监控系统采用微机型测控装置。站内保护和监控系统均选用国产设备，并满足以下要求：A.保护装置应满足可靠性、选择性、灵敏性和速动性的要求，并具有远传信息和接收控制命令接口，具有接入监控系统和保护信息网的独立接口；B.110kV 线

10、路保护采用光纤通信，通道数量应满足保护要求；C.采用成熟、可靠、维护方便、价格适中的产品。l 对侧变电站扩建本期工程拟在220kV 兴瑶站扩建两个110kV 出线间隔，为方便运行管理，该间隔所有二次设备与兴瑶站首期工程选型一致。（2）输电工程根据系统规划，六祖站110kV 出线最终3 回，本期2 回。本期新建110kV 兴瑶六祖线路，形成110kV 兴六、线，推荐路径方案线路全长为211.7km，全线按双回路设计，导线截面240mm2。线路路径见附图8。l 出线规划根据六祖站总平面布置方案，本站110kV 向北出线，终期3 回出线需设终端塔2 基，本期工程利用北起第2 和第3 个出线间隔出线，

11、设终端塔1 基；220kV 兴瑶变电站利用西南起的第5 和第6 个110kV 出线间隔出线，设终端塔1 基。l 线路路径方案自110kV 兴瑶站向东南出线后，沿着规划的110kV 兴布线走线，至水白右转平行于110kV 珠新线在其北侧走线，经下修跨过崩岗河后左转向南，跨过110kV 珠新线，经大岭塘、花稔山、东园坊、永庆、黄桐根、庙下，至福安的相思山左转向南至六祖站。线路全长约211.7k，全线按双回路建设，曲折系数1.34。l 线路沿线条件本线路路径所经地段均以丘陵为主，地形起伏较大。丘陵大多数完整、稳定，工程地质条件较好。仅少量部位因取土、开挖，存在冲沟，有滑坡、崩坍可能性。全路径平地占1

12、5%，泥沼占10%，丘陵占55%，山地占20%。本线路所经地段为低山丘陵，山地连绵起伏，其土层分布主要为残积砂质粘性土，其特性为：黄褐色，硬塑坚硬状态，承载力较高。沿线平地和丘陵，旱地以种植甘蔗、香蕉、果树和经济林为主，泥沼有鱼塘和水田（种植水稻），而山地多为松杂树和桉树。110kV 兴瑶六祖线路兴瑶站侧附近有省道，沿线主要有乡村之间的水泥路、沥青路和砂石机耕路可利用，交通相对较好。主要交叉跨越情况：交叉跨越110kV线路1次；交叉跨越35kV线路1次；交叉跨越10kV及其以下线路20次；交叉跨越通信线路15次；交叉跨越公路13次；交叉跨越河流20次。l 线路导地线型式导线：根据系统要求及以往

13、工程经验，本工程110kV 兴六线导线拟采用LGJ-240/30 型钢芯铝绞线。地线：根据电流分流、热稳定计算、弛度配合及导地线张力配合初步计算结果，对110kV 兴六线新建线路段，本工程选用OPGW 复合光缆。l 主要杆塔和基础型式铁 塔：本工程铁塔使用自立式铁塔内力分析软件进行优化设计，共选用三种塔型，其中双回路直线塔（ZGU1）一种，双回路转角塔（JGU3、JGU4）二种。基础型式：在平地的地带，优先采用直柱柔性基础；对位于丘陵、山地地区的直线塔位，地质条件比较好，优先采用掏挖式基础。上拔力要求较大的，采用现浇台阶式刚性基础。在泥沼地带，局部地段存在淤泥等软土层，且覆盖层较厚，其承载力标

14、准制较小，根据各种铁塔作用力和不同的地质条件选用钻孔灌注桩基础。但由于施工工艺复杂、投资比常规基础大很多，需慎重选用。环境影响评价范围和评价因子根据HJ/T24-1998500kV超高压送变电工程电磁辐射环境影响评价技术规范和HJ/T24-1995环境影响评价技术导则声环境的要求，本项目的环境影响评价范围和评价因子如表2：表2 项目的环境影响评价范围和评价因子序号项目内容评价范围评 价 因 子1变电站建设周围500米粉尘、噪声、生态、生活污水2变电站运行周围500米噪声、感应电磁场、无线电干扰、固体废物、水3输电线路架设边相两侧30米粉尘、噪声、生态、生活污水4输电线路运行边相两侧30米感应电

15、磁场、无线电干扰根据建设项目环境影响评价分类管理名录，本项目应该编制环境影响报告表。与本项目有关的原有污染情况及主要环境问题：110kV六祖变电站位于新兴县六祖镇欧村以东约150m 处，为户外常规变电站。邻近X485县道，交通条件较为便利。站址西距规划中的六祖工业园约2km，南侧2km 处即为龙山温泉度假区，西南侧约2.5km 为集成圩。（详见附图1：110kV六祖变电站地理位置图）站址处现为山坡丘陵地及一水塘，地势西高东低，拟建站区内无建筑物，站区西侧为农田保护区和山地,北侧为山地,东侧有几个小砖房。经与当地国土部门核实，站址土地性质为一般农业用地。站址位于西江以南，新兴江以西,站区高程约为

16、44.0m66.97m(假设高程系)。经过现场调查，站址附近内涝水位及50 年一遇洪水水位均低于站址的场地高程。因此，该站址完全可以满足110kV 变电站建站防洪防涝要求。站址附近500m 范围内没有无线电发射台或广播电台，不涉及其它通信干扰问题。也未发现有历史文物和具有开采价值的矿产资源，附近没有需要避让的军事设施、机场、导航台。站址附近的环境敏感点有欧村和龙山村，欧村位于站址西侧约150m，龙山村位于站址东侧约800m。欧村和龙山村的长期居住总人数约2500人。附图2为110kV六祖变电站四至图。目前，站址所在区域的环境质量良好，各项指标均能满足国家标准和环境功能区划的要求。建设项目所在地

17、自然环境社会环境简况自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：拟建项目中的110kV六祖变电站位于新兴县六祖镇欧村以东约150m 处, X485 县道经过站址东侧。地理位置：新兴县位于广东省中部偏西，地处东经1115737至1123132，北纬222246至225036。东与高明区、鹤山市交界，东南与开平市接壤，南邻恩平市，西南连阳春市，西北为云安县、云城区，东北接高要市。县境南北相距51公里，东西宽56公里，距海洋最近点100公里，县城距广州市150公里，政区总面积1523平方公里。省道276、113公路干线和三（水）茂（名）铁路贯通县境。地质：新兴县地质属前震

18、旦纪华夏古陆区域范围。震旦纪至古生代时，县境为浅海环境。古生代末期，加里东运动产生云开腰古增城隆起带。石炭、二叠纪地壳运动以振荡为主，县境大部分地区海水退出，形成内陆盆地和石灰岩山地。三叠、侏罗纪，境内地壳一度下沉，发生短促的海沉，受白垩纪的燕山运动影响，县境再度隆起，大量花岗岩侵入。第三纪又沉积了内陆盆地红色砂性岩系，第四纪在各种不同场地下形成了堆积冲积地带。新兴县地质属前震旦纪华夏古陆区域范围。震旦纪至古生代时，县境为浅海环境。古生代末期，加里东运动产生云开腰古增城隆起带。石炭、二叠纪地壳运动以振荡为主，县境大部分地区海水退出，形成内陆盆地和石灰岩山地。三叠、侏罗纪，境内地壳一度下沉，发生

19、短促的海沉，受白垩纪的燕山运动影响，县境再度隆起，大量花岗岩侵入。第三纪又沉积了内陆盆地红色砂性岩系，第四纪在各种不同场地下形成了堆积冲积地带。地形：新兴县属新（兴）高（明）鹤（山）丘陵台地区，山地面积占全县总面积的69.5%。南面的天露山脉主峰铁炉山海拔1251米，为县内最高峰。该山脉横亘于新兴、开平、恩平、阳春边界，形成县境的南部屏障。东北面有老香山，西北面有崖楼山对峙，历史上有“天露耸于前，崖楼倚于后”的记载。东面为布辰岭山区，西面是大云雾山支脉。县境四面环山，形成以县城为中心的“新兴盆地”。县境地形由南向北倾斜，发源于天露山脉的新兴江主流西河，从南向北贯通县境。北部的车岗低洼平原，海拔

20、在15.525米之间。县内小盆地、河谷平原、丘台地交错。境内中部偏北端是环城盆地，西南部为天堂盆地。县境东部、东南部有面积45.33平方公里的稔村、水台台地。南部、中南部、西南部为山区。地貌：县境地貌有三种类型：丘陵区、山区、盆地。丘陵区分布于东部和中北部，总面积728.82平方公里，占全县总面积的47.98%。山区分布于西南部、西北部。盆地分布于县内西部天堂镇，除黄京田、中间村属山区外，均是盆地和低丘陵，地势较平坦，称“天堂盆地”，面积91.75平方公里。其中耕地29.8平方公里，占总面积32.48%。气候：属亚热带季风气候。气象：四季分明，雨水充沛，多年平均降雨量为2200mm，多年平均气

21、压为1012.0hpa，多年平均相对湿度77，年均风速为2.1m/s，年平均气温20.8。水资源：新兴县地表水资源主要来源于降水。降水量在各区域及各月份分配极不均匀，年际变化大，夏秋多，冬春少，南部山区多，西北地区少。汛期（49月）占全年8083%，非汛期（10月翌年3月）占全年1720%。最大月雨量产生在8月，为年平均降雨量16.7%，次为5、6月，各占年平均降雨量的15%。全县多年平均河川径流量15.1亿立方米（其中降水直接汇入河川11.78亿立方米），占降水量的60%；多年平均天然径流量17.13亿立方米，占降水量的68%；汛期径流量12.32亿立方米,占全年径流量72%;非汛期径流量4

22、.8亿立方米，占28%。新兴县河流多发源于南部山区，沿岸林草茂密，河床坡陡，水力资源丰富。全县水力资源理论蕴藏量10.22万千瓦，可开发量6.1万千瓦，占水力资源蕴藏量的60%。在水质方面，新兴江水，小河口以上至新兴县城河段，枯水季节河水为无色透明体，有微粪味和臭味。汛期季节色浑浊呈黄，总硬度1.361.42，属软水。酸碱度（PH）为7.17.3之间，属中性，溶解氧8.348.7，耗氧量1.311.32。矿化度少，在0.0065毫克/升以下。社会环境简况（社会经济结构、教育、文化、文物保护等）：（1）新兴县社会环境简况社会经济结构：新兴县位于广东省中部偏西，距广州150公里，政区总面积1523

23、平方公里。县境南北相距51公里，东西宽56公里，距海洋最近点100公里，省道276、113公路干线和三（水）茂（名）铁路贯通县境。据第五次全国人口普查数据，2000年全县总人口384890人，其中：新城镇 80901人、车岗镇 23141人、 洞口镇 20121人、水台镇 12143人、稔村镇 27970人、东成镇 22716人、共成镇 14632人、太平镇 32470人、里洞镇 12758人、集成镇 29320人、大江镇 7726人、船岗镇 20447人、天堂镇 48446人、河头镇 18223人、勒竹镇 13876人。截至2005年12月31日，新兴县辖12个镇（新城、水台、车岗、东成、稔

24、村、 太平、六祖、大江、河头、天堂、簕竹、里洞）。土地资源：至2006年末，新兴县土地面积152072公顷。农用地面积139994公顷，其中耕地面积23332公顷，园地面积10516公顷，林地面积99285公顷，牧地面积4公顷，其他农用地面积6857公顷。建设用地面积7894公顷，其中居民点及工矿用地面积6370公顷，交通用地面积632公顷，水利设施用地面积892公顷；未利用土地4184公顷。矿产资源：新兴县矿产资源丰富，有3大类共20多种。有色金属类有：钨、锡、钼、铜、铝、锌、铅、金等；非有色金属类有：花岗岩、石灰石、钾长石、高岭土、水晶石、重晶石、石英石、方解石、硫铁矿等；稀有金属类有：独

25、居石、铀、绿柱石、钽铌矿、钛铁矿等。花岗岩遍布全县各地，蕴藏量75亿多立方米，有玉红、桃红、虎纹、新兴青、五彩、黑色、黑芝麻、黑玫瑰、条纹黑、粗纹、大斑点、寒夜雪花、黑白大斑晶、灰绿、翡翠等20多个花色品种。经地质部门钻探和省地矿局中心实验室鉴定，硬度为摩氏六度，抗压强，理化指标优良，不含放射性物质，荒料率五成以上，富有开采价值。高岭土（白泥），质量高，储量大，分布于太平、车岗、稔村、河头、竹。石英石分布于太平、河头、里洞。金矿分布于天堂、河头、竹等镇。（2）六祖镇社会环境简况六祖镇位于县境中南部，东界太平镇，南与里洞镇、大江镇相邻，西与河头镇、簕竹镇接壤、北连新城镇。六祖镇位于新兴县中南部，

26、全镇总面积181平方公里，管辖31个村（居）民委员会，140条自然村，308 个村民小组，总人口6.3 万人，以汉族人口为主。有耕地面积 42914 亩，有山地 18 万亩，镇区距县城 8 公里、与珠江三角洲相邻，交通便利，地理位置优越， 镇国内生产总值 3.96 亿元，工农业总产值为10.96 亿元，其中：工业总产值7.848 亿元，农业总产值3.114 亿元，农村人均纯收入为4278 元。六祖镇旅游资源得天独厚，游览佳境，不胜枚举，是海内的一个旅游名镇。镇内有久负盛名的新兴十景中的“龙山胜地“、“笔架横烟”；佛教祖宗六祖惠能大师的出生地夏卢村六祖故居、圆寂地藏佛坑（化身池）及其开山创建至今

27、已有1200多年历史的国恩寺，与禅文化相关的还有六祖别母石、竹院庵、越王殿等景点；闻名遐乐硫氢化物泉龙山温泉；蜚声海内外的省级龙山温泉度假区。六祖镇是朝圣、旅游、观光、度假、保健、文化交流的风水宝地。六祖镇基础设施完善，交通便利，通讯发达，无线寻呼、移动电话、微波和光纤通讯、图文传真等通讯设施一应俱全。能量充足，建有多个小水电站和3.5万伏变电站，建成储水28万立方米，日供水6000立主米的自来水厂，供水供电稳定。六祖镇气候温和，资源丰富，适宜发展优质高效农业和资源开发工业，目前建立了粮食、水果（青梅）、蔬菜、禽畜、水产等农业生产其地，形成了不锈纲制品、纸箱制品、凉果加工、建材等主导工业行业。

28、六祖镇社会各项事业兴旺发达，是全省的体育先进镇，是广东省的中心镇和云浮市的文明镇，是城镇建设示范镇。环境质量状况建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等）：本报告引用了云浮市2008年上半年环境状况公报（2008年10月发布）有关大气环境质量现状和水环境质量现状的信息和数据，作为本报告的建设项目所在地区域大气环境质量现状和水环境质量现状评价的依据。一、大气环境质量现状采用二氧化硫、二氧化氮、可吸入颗粒物（总悬浮颗粒物）和降尘等污染因子作为空气质量评价项目，2008年上半年全市各城区空气质量与上年基本持平，保持在国家环境空气质量标准二级以上水平，

29、市城区降尘量3.97吨/平方公里月，连续四年保持下降，低于8吨/平方公里月（省推荐降尘控制标准）。全市各地空气主要污染物分别为可吸入颗粒物（市城区、罗定市、新兴县）、降尘（市城区、郁南县）和总悬浮颗粒物（云安县）。2008年上半年市城区和罗定市各布设降水监测点一个，逢雨必测，pH值均值分别是5.93和6.51。二、水环境质量现状l .饮用水源水质2008年上半年全市饮用水源水质达类水质标准，水质状况良好。各项监测指标年均值均达标，监测值也未出现超标现象，饮用水源水质达标率为100%。l 主要江河水质西江云浮段：西江云浮河段水质状况与上年持平，水质类别保持类以上，水质状况为优，与上年比较水质无明

30、显变化。南山河市区段：南山河市区上游河段（以看守所断面和四河汇合断面监测数据评价）水质保持类，水质为优；下游河段（以永丰桥断面监测数据评价）布点图”。水质保持类，水质良好，与上年比较水质无明显变化。罗定江罗定郁南河段：罗定江罗定河段水质保持类，水质状况为良好，与上年比较水质无明显变化。罗定江郁南河段水质为类，水质状况为良好。新兴江新兴河段：新兴江新兴河段水质为类，水质状况为良好，与上年比较水质无明显变化。蓬远河：蓬远河水质为类，水质状况为良好，与上年比较水质无明显变化。三、 电磁环境现状变电站周围和输电线路两侧环境保护目标的电磁环境现状采用现场测量数据进行评价。（1）测量仪器：ZN3950 E

31、MI测试接收机（用于无线电干扰测量）生产厂家：北京无线电仪器二厂新技术研究所仪器编号：000WE50320频率响应：150KHz-30MHz检定单位：中国船舶工业武汉场强噪声计量测试检定站证书编号：20060370H13604场强测量仪（用于工频电磁场测量）生产厂家：美国HOLADAY公司 仪器编号：45886频率响应：30Hz1.2kHz测量范围：电场1Vm-199kVm 磁场10nT2mT检定单位：华南国家计量测试中心证书编号：WWD20080868（2）测量方法HJT10.21996辐射环境保护管理导则一电磁辐射监测仪器和方法GBT1272090工频电场测量HJT241998500kV超

32、高压送变电工程电磁辐射环境影响评价技术规范GBT73492002高压架空输电线、变电站无线电干扰测量方法（3）测量布点见附图2“110kV六祖变电站四至及电磁环境敏感点实地监测布点示意图”。（4）测量结果测量于2009年03月10日进行，测量时天气晴朗。110kV六祖输变电工程工频电磁场现状和无线电干扰现状的测量结果见表3和表4。表3 110kV六祖输变电工程工频电磁场现状测量结果序号测量点位置工频电场强度（V/m）工频磁感应强度（mT）1变电站东侧11.30.0210-32变电站南侧25.00.0310-33变电站西侧35.00.0410-34变电站北侧62.00.1610-35欧 村（变电

33、站西侧150m）53.50.0810-36龙山村（变电站东侧250m）65.40.1210-37温氏猪场（站东南侧250m）31.50.2510-38福 安（导线东侧约80m）80.60.1610-39永 庆（导线西侧约70m）50.20.0610-310大岭塘（导线西侧约50m）35.20.0410-311南园砖厂（导线北侧约100m）87.60.0310-312水 白（导线南侧约80m）40.60.0410-3表4 110kV六祖输变电工程无线电干扰现状测量结果序号测量点位置频率为0.5MHz的无线电干扰水平1变电站东侧37.2 dB（ V/m）2变电站南侧32.6 dB（ V/m）3变电

34、站西侧36.2 dB（ V/m）4变电站北侧24.8 dB（ V/m）5欧 村（变电站西侧150m）32.1 dB（ V/m）6龙山村（变电站东侧250m）36.8 dB（ V/m）7温氏猪场（站东南侧250m）27.3 dB（ V/m）8福 安（导线东侧约80m）29.4 dB（ V/m）9永 庆（导线西侧约70m）26.8 dB（ V/m）10大岭塘（导线西侧约50m）23.4 dB（ V/m）11南园砖厂（导线北侧约100m）31.9 dB（ V/m）12水 白（导线南侧约80m）30.6 dB（ V/m）（5）电磁环境现状评价从现场测量结果看出，110kV六祖输变电工程的工频电磁场现状

35、值和无线电干扰现状水平分别为：11.387.6V/m，0.0210-30.2510-3 mT和23.437.2dB（V/m），110kV六祖变电站拟选站址内和输电线路的环境敏感点电磁环境现状处于标准限值内。四、 声环境现状110kV六祖变电站拟选站址周围的声环境现状采用现场测量数据进行评价。（1）测量仪器AWA5610C型积分声级计（用于噪声测量）生产厂家：杭州爱华仪器有限公司仪器编号：031629频响范围：20Hz12.5kHz测量范围：35130dB检定单位：韶关市质量计量监督检测所证书编号：CSB287003（2）测量方法GB30962008声环境质量标准（3）测量布点见附图2“110k

36、V六祖变电站四至及电磁环境敏感点实地监测布点示意图”。执行标准GB123482008工业企业厂界噪声排放标准类标准限值（昼间60dB，夜间50dB）和GB30962008声环境质量标准类标准限值（昼间60dB，夜间50dB）；距离主变1米处噪声不大于65dB。（4）测量结果测量于2009年03月10日进行，测量时天气晴朗。测量结果见表5。表5 110kV六祖输变电工程声环境现状测量结果序号测量点位置昼 间夜 间1变电站东侧404239402变电站南侧414339413变电站西侧434541424变电站北侧444641435欧 村（变电站西侧150m）414439426龙山村（变电站东侧250m

37、）43463943（5）声环境现状评价由表5可知，变电站各边界和环境敏感点昼夜环境噪声水平分别为40dB（A）46dB（A）和39dB（A）43dB（A）。110kV六祖输变电工程所在区域环境功能属于GB30962008声环境质量标准类功能区，项目周围的噪声水平满足类标准的要求。五、 生态环境现状110kV六祖变电站拟选场地内主要种植有桔树，另有部分黄皮、竹林，果树龄期约5 年，均已挂果。场地周边主要种植黄皮、桔树及水稻，进站道路需要占用部分水塘及竹林。见附图3。本工程占用的水塘及竹林等均需要赔偿。主要环境保护目标项目名称保护目标及其性质方位及最近距离影响人数（人）影 响 因 子变电站欧 村西

38、：150m560建设安装期：噪声运 行 期：感应电磁场、无线电干扰、噪声龙山村东：250m温氏猪场东南：300m110kV兴瑶站至六祖站线路福 安导线东侧约80m1250建设安装期：噪声运 行 期：感应电磁场、无线电干扰永 庆导线西侧约200m160大岭塘导线西侧约50m220南园砖厂导线北侧约100m100水 白导线南侧约80m120长安坊导线东侧约120m300评价适用标准环境质量标准地表水环境质量标准（GB3838-2002）中的类标准声环境质量标准（GB3096-2008）中的类标准（昼间60dB，夜间50dB）污染物排放标准HJT241998500kV超高压送变电工程电磁辐射环境影响

39、评价技术规范推荐值：工频电场强度4000V/m、工频磁感应强度0.1mT；GB157071995高压交流架空送电线无线电干扰限值规定：频率为0.5MHz时，110kV电压等级的无线电干扰限值为46dB（ V/m）； GB870288电磁辐射防护规定；HJT10.31996电磁辐射环境影响评价方法与标准；GB123482008工业企业厂界噪声排放标准类标准限值（昼间60dB，夜间50dB）总量控制指标无具体要求建设项目工程分析工艺流程及产污环节简述：（1）工艺流程场地平整 基础开挖、建设 设备安装 投产使用变电站建设流程图基础开挖塔基建设铁塔安装线路安装投产使用输电线路建设流程图（2）主要污染工

40、序及环节l 变电站施工期间，各类燃油动力机械进行场地挖填、清理平整、运输等施工活动时排放的CO 和NOX 废气。土石方开挖、出渣装卸、钻孔、建筑材料运输等施工活动还将产生二次扬尘。土建施工中产生的建筑污水，施工人员产生的生活污水，在对燃油动力的施工机械进行维护和冲洗时产生的含SS 和石油类的废水。此外，施工期间各类施工机械的运行还将产生噪声。项目建成后的主要环境污染源是110kV 变电站在运行时产生的工频电磁场辐射、无线电干扰和噪声。l 输电线路建设期对地表的开挖、回填、林木砍伐、物料运输等不仅会引起水土流失和生态破环，而且还会产生施工粉尘、噪声、生活污水和垃圾等。特别是输电线走廊的建立时对植

41、物的清除，可能会造成更大的水土流失和生态破环。运行期主要是工频电磁场辐射和无线电干扰诱发的环境污染问题。项目主要污染物产生及预计排放情况内容类型排放源（编号）污染物名称处理前产生浓度及产生量排放浓度及排放量水污染物施工期：施工、生活废水COD： 230mg/LBOD5： 130 mg/L氨 氮：240mg/L悬浮物：180mg/L100m3/d100m3/d运行期：生活废水40m3/d40m3/d固体废物施工期：生活垃圾、施工废料5000kg5000kg运行期：生活垃圾、废油、废设备150kg/60m3/150kg噪声施工期：机械施工夜间55 dB(A)、昼间70 dB(A)运行期：距离主变l

42、m处不大于70dB(A)其他变电站投产和线路运行后，对周围产生工频电磁场辐射和无线电干扰。主要生态影响建设项目（包括输电线路和变电站）没有占用和穿越自然生态保护区，输电线路走廊以丘陵和山地为主。（1）施工期新建110kV六祖变电站要永久占地约9020m2（13.53亩）。变电站建设过程中，需要平整土地，造成地面裸露，加深土壤浸蚀和水土流失，永久性占地改变了土地利用性质；输电电缆安装需要人工开挖，对周边的植物会造成一定影响。输电线走廊的建立时对植物的清除，会造成更大的水土流失和生态破环。施工结束后，周边植物将很快恢复，不会对环境保护目标造成很大的影响。（2）运营期变电站占地面积较小，扣除建筑物、

43、道路占地等硬化地面和绿化占地以后，裸露面积很小。因此，工程完成以后，站址原有的水土功能可以很快得以恢复。输电线路在运行过程中，仅仅对周边环境在一定的范围内有工频电磁场的影响。环境影响分析施工期环境影响简要分析：1. 施工期间声环境影响分析（1）变电站工程施工期间，施工机械运转时会产生噪声，噪声为暂时性的，影响短暂、范围小，随着施工的结束而消除。（2）输电线路施工采用人力施工，噪声源强小，且施工点附近大多无居民点，因此输电线路施工产生的噪声影响甚微。2. 施工期固体废物影响分析施工期的固体废物主要有施工人员的生活垃圾和施工材料管理不善将造成施工包装物、沙石、水泥等，这些物品遗留地表，影响土地使用

44、功能。施工产生的生活垃圾和其他建筑垃圾应分别堆放，并委托环卫部分妥善处理，及时清运或定期运至环卫部门指定的地点安全处理处置，这样可以使工程建设产生的固体废物处于可控制状态。3. 施工期水环境影响分析施工期，场地平整、房屋地基开挖，将不可避免地产生混浊的少量施工废水，经沉淀后排放，不会对当地地表水环境造成影响。燃油动力机械是施工作业的主要工具，在维护和冲洗时，将产生少量含SS和石油类的废水。此外，施工期还产生生活污水，主要来自施工人员的临时生活区。输电线路施工时的施工人员较少，每晚都集中居住在附近村镇，变电站施工时施工人员相对集中，生活污水排放量很少。基本上不会对周围环境产生影响。4. 生态环境影响分析变电站的永久性占地改变了土地利用性质；输电线路沿线无珍稀动植物，再加上施工结束后，马上栽种植被，在亚热带湿热多雨的气候条件下，植被的生长较快，生态修复效果好，因此输电线路的建设对周围生态影响甚微。营运期环境影响分析：110kV六祖输变电工程项目建成投产后，对环境产生的影响主要有工频电磁场与无线电干扰、噪声、固体废物、废水及环境风险等，下面分别分析。一、变电站部分1. 工频电磁场及无线电干扰影响分析由于变电站内电气设备较多，布置复杂，其产生的工频电磁场与无线电干扰难于用模式进行理论计算，因此采用类比测量的方法进行影响评价。本
