110kV罗旁输变电工程建设项目环境影响报告表.doc

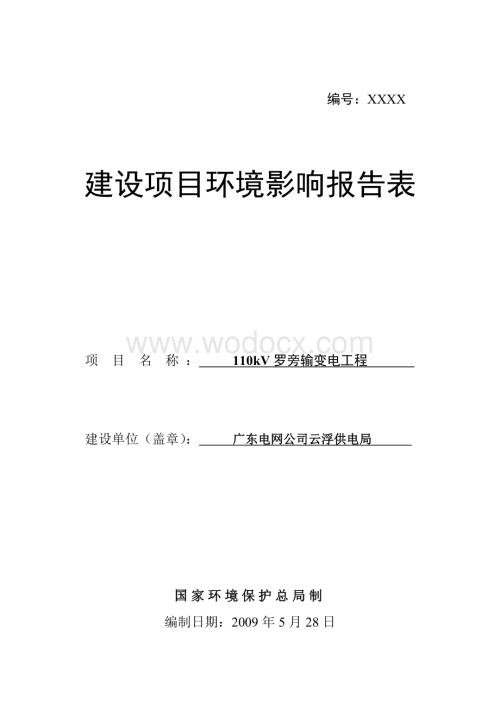

1、编号：XXXX建设项目环境影响报告表项目名称 ： 110kV罗旁输变电工程 建设单位（盖章）： 广东电网公司云浮供电局 国家环境保护总局制编制日期：2009年5月28日建设项目环境影响报告表编制说明编制项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1、项目名称指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。2、建设地点指项目所在地详细地址，公路、铁路应填写起止地点。3、行业类别按国标填写。4、总投资指项目投资总额。5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和

2、距厂界距离等。6、结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8、审批意见由负责审批该项目的环境保护行政主管部门批复。49建设项目基本情况项目名称110kV罗旁输变电工程建设单位广东电网公司云浮供电局法定负责人马 新联系人郑 伟通讯地址云浮市金丰路3号联系电话0766-8138794传真0766-9138714邮政编码527300建设地点110kV罗旁变电站位于郁南县城以南约1.2km 处立项审批

3、部门广东电网公司批准文号广电规2008540号文建设性质新建改扩建技改行业类别及代码电力供应D4420占地面积站址占地7974m2绿化面积（平方米）总投资（万元）4162其中：环保投资（万元）20环保投资占总投资比例0.5评价经费（万元）预期投产日期2010年6月工程内容及规模：110kV罗旁输变电工程的建设规模如表1：表1 工程建设规模表序号项目名称本 期 规 模终 期 规 模1主变压器140MVA340MVA2110kV出线2 回3回310kV出线12回36回4并联电容器124Mvar324Mvar2（24）Mvar本工程静态总投资为4051万元，动态总投资为4162万元。计划于2010年

4、6月前投产。工程概况110kV罗旁输变电工程包括110kV罗旁变电站工程、110kV进出线路工程、与该站有关的系统二次（含继电保护、安全自动装置、调度自动化和通信）工程以及对侧变电站改造工程等。（1） 变电站工程110kV罗旁变电站拟选址于地位于郁南县城以南约1.2km 处，北距高山隧道口约300m，西南方向距离正在修筑的广梧高速约200m，东侧距新灶村约500m，属新灶村地段。省道S279 紧邻站址，从站址东南侧经过，交通方便。为户外常规变电站。计划于2010年6月投入运行。变电站围墙内占地围墙内占地84.5m56.5m，场地由西北向东南依次为110kV 配电装置、主变、综合楼建筑，10kV

5、 配电装置户内布置于综合楼一楼。具体为：110kV 配电装置场地设在变电站西北侧。110kV 配电装置采用户外普通中型单列布置，其中3 回110kV 出线朝西北架空出线，出线间隔排列顺序自西向东依次为：备用线、仁罗线、罗都线。三台主变压器布置在110kV 配电装置的东南侧，自西向东依次为#1 主变、#2 主变、#3 主变，主变和110kV 配电装置之间设4m 宽的运输道路。综合楼位于主变压器东南侧，为二层建筑, 一层为10kV 配电装置室,二层为主控室。其中10kV 高压开关柜采用户内双列离墙布置于10kV 配电装置室内，10kV 采用电缆出线。10kV 电容器场地位于综合楼东北侧，16 电容

6、器由北至南依次布置。变电站进站大门设在站区南角，进站道路宽4m，与变电站东南侧的公路相连。罗旁站总平面布置图见附图4。l 主要建筑站区范围内主要建（构）筑物有主控楼（含10kV 配电装置室）、警传室、主变基础、事故油池、道路和围墙等，其余部分为绿化区域。站区主要技术经济指标如下：用地面积：约9895m2（14.84 亩）站区（围墙内）用地面积：4774 m2（合7.16 亩）总建筑面积：960m2进站道路长度：21m进站道路用地面积：433m2站区围墙长度：282 m主控楼（含10kV 配电装置室）、警传室、泵房采用钢筋混凝土现浇框架结构，灰砂砖墙填充，框架抗震等级为级，按地震基本烈度6进行抗

7、震设防，设计基本地震加速度值为0.05g。户外构支架采用预应力混凝土离心杆，横梁采用钢构架梁。事故油池为现浇钢筋混凝土结构，按沉入地下式进行设计；180m3 消防水池为现浇钢筋混凝土结构，局部沉入地下；化粪池、电缆沟为砌砖结构，过路电缆沟则采用钢筋混凝土沟壁。围墙为180mm 厚实体围墙，采用灰砂砖砌筑，高2.5m。主变基础采用整体式现浇钢筋混凝土基础。l 电气一次主接线110kV 接线 110kV 接线采用单母线接线，110kV 出线3 回，主变进线3 回；本期采用单母线接线，110kV 出线2 回，主变进线1 回。10kV 接线 10kV 接线采用单母线分段接线，其中#2 主变双臂进线，1

8、0kV 出线36 回。本期采用单母线接线，出线12 回，上分段隔离开关。 380/220V 站用电接线 380/220V 接线采用单母线分段接线，设分段自投，正常分列运行。380/220V 电源引自#1、#2 站用变，#1、#2 站用变分别接在10kV段和10kVB 段母线上，每台容量为160kVA，本期#2 站用变进线引自站外10kV 电源。中性点接地方式 主变110kV 中性点采用隔离开关直接接地；10kV 系统采用消弧线圈成套装置接地；380/220V 站用电系统中性点直接接地。主要一次电气设备主变采用国产三相双绕组自冷有载调压变压器，额定容量40MVA，额定电压11081.25/11k

9、V，阻抗电压Ud10.5，YN dn11 调压开关选用进口设备；主变中性点隔离开关选用合资厂设备，避雷器采用国产氧化锌产品；110kV 断路器采用合资厂SF6 型断路器；110kV 隔离开关采用合资厂水平开启式隔离开关；110kV 电流互感器采用国产干式电流互感器；110kV 电压互感器采用国产电容式电压互感器；10kV 开关柜采用国产金属铠装移开式开关柜，附进口真空断路器和真空泡；10kV 并联电容器组采用国产户外集合式并联电容器组，配干式空芯电抗器；10kV 站用变采用干式变压器；10kV 接地变采用干式变压器，消弧线圈采用干式消弧线圈。l 电气二次 控制方式 变电站采用计算机监控系统，按

10、综合自动化无人值班设计，并设一套图像监视系统。监控系统采用分层分布式结构，以间隔为单位，按对象设计。其控制范围包括全站的断路器、电动隔离开关和主变有载调压开关；控制方式按照三级控制，断路器分别在远方、监控系统和测控屏上控制，电动隔离开关分别在远方、监控系统和配电装置处控制。10kV 测控、保护合二为一，保护及计量置于10kV 开关柜上；其余二次设备布置于主控室内。 主变压器保护 每台主变配置主保护及后备保护一套。主保护：由差动保护与非电量本体保护组成；后备保护：由高、中、低压侧复合电压起动的过流保护组成。 110kV 线路保护 在本站建成之前，220kV 仁安站将投入运行，并解口110kV 南

11、都线,形成110kV仁都线和110kV 仁南线。220kV 仁安输变电工程将对110kV 仁都线配置微机光纤分相电流差动保护装置。而本期110kV 罗旁输变电工程拟解口110kV仁都线,形成110kV仁罗线和110kV 罗都线。解口后，对110kV 仁罗线和110kV 罗都线均配置微机光纤分相电流差动保护装置。 10kV 线路保护 每条出线配置一套时限电流速断、过流及零序保护。 10kV 补偿电容器、站用变压器、接地变压器保护 每组电容器配置一套时限电流速断、过流及零序保护、中性点不平衡电压保护和过电压、失压保护。站用变压器、接地变压器：每台变压器配置一套电流速断、过电流和高低压侧零序电流保护

12、。低频低压减载装置：设低频低压减载装置，当110kV 母线电压频率或电压过低时，按云浮供电局调度中心要求依次切10kV 线路侧开关。（2）输电工程根据系统接入方案，110kV 罗旁站本期解口接入110kV 仁安都城线路，形成110kV 进出线2 回。本期利用110kV 罗旁变电站自北向南的第一、第二个110kV 进出线间隔出线。新建路径长度约21.0km。l 线路路径方案A. 110kV 线路路径本线路解口110kV 仁都线后向东走线，经两次右转后接入110kV 罗旁变电站，解口点位于现南都线8586塔之间。110kV 线路路径见附图7。B. 迁改35kV 线路路径将110kV 罗旁站西侧的3

13、5kV 都向线迁改至罗旁站东侧走线，绕过110kV 罗旁变电站后，再接上原35kV 都向线。本方案在郁南县境内，110kV 线路按双回路设计，长约21.0km，曲折系数1.18；迁改的35kV 线路按单回路设计，长约1.2km。l 路径条件本路径位于郁南县北部，地形以丘陵为主，有一定起伏，海拔高度在20120米之间。丘陵外形完整，构造稳定。沿线无滑坡、坍塌、泥石流等不良地质现象。土层分布以残坡积砂质粘性土主，可塑硬塑状。下伏基岩为花岗岩、砂页岩等。全路径划分：100%丘陵。与本路径方案靠近或交叉的道路有省道279 公路，但塔位位于山上，交通条件一般。交叉跨越：跨越在建高速公路1 次。l 线路导

14、地线型式A. 导线根据系统规划要求，本工程导线截面为240mm2。本工程110kV 线路导线选用LGJ-240/30 型钢芯铝绞线，35kV 线路导线推荐选用LGJ-150/25 型钢芯铝绞线。B. 地线地线除用作防雷外，还兼有减少潜供电流、降低工频过电压、改善对邻近通信设施的干扰影响等作用。本工程新建110kV 线路除进出线档一根地线选用36 芯OPGW 光缆，另一根地线选用LGJ-70/40 型钢芯铝绞线外，其余两根地线均采用36 芯OPGW光缆；新建35kV线路地线采用GJ-35 型钢绞线。l 绝缘配合按广东省广电集团有限公司文件广电生2004102 号文关于印发广东省广电集团公司悬式绝

15、缘子选型及爬电比距配置导则的通知的要求，本工程110kV 线路导线和跳线悬垂串绝缘子采用70kN 等级防污型玻璃绝缘子，每单联串7 片，单片爬距为40cm，耐张绝缘子采用70kN 等级防污型玻璃绝缘子，每单联串8 片，单片爬距为40cm；35kV 线路导线和跳线悬垂串绝缘子采用70kN 等级防污型玻璃绝缘子，每单联串3 片，单片爬距为40cm，耐张绝缘子采用70kN 等级防污型玻璃绝缘子，每单联串4 片，单片爬距为40cm。悬垂绝缘子串一般用单联串，跨一级以上公路、35kV 及以上送电线路等重要跨越用双联串。耐张绝缘子串除进出线档采用单联串外，其余采用双联串。l 主要杆塔和基础型式本线路因地制

16、宜采用自立式角钢铁塔。110kV 线路杆塔型式共选4 种，其中：DG1 型单回路耐张转角塔，ZGu1 型双回路直线塔，JGu3、JGu4 型双回路耐张转角塔。35kV 线路杆塔型式共选4 种，其中：3560JJ1、3560JJ2、3560JJ3、JG3 型单回路耐张转角塔。本工程自立式角钢铁塔的基础型式采用掏挖式基础和阶梯式基础。环境影响评价范围和评价因子根据HJ/T24-1998500kV超高压送变电工程电磁辐射环境影响评价技术规范和HJ/T24-1995环境影响评价技术导则声环境的要求，本项目的环境影响评价范围和评价因子如表2：表2 项目的环境影响评价范围和评价因子序号项目内容评价范围评

17、价 因 子1变电站建设周围500米粉尘、噪声、生态、生活污水2变电站运行周围500米噪声、感应电磁场、无线电干扰、固体废物、水3输电线路架设边相两侧30米粉尘、噪声、生态、生活污水4输电线路运行边相两侧30米感应电磁场、无线电干扰根据建设项目环境影响评价分类管理名录，本项目应该编制环境影响报告表。与本项目有关的原有污染情况及主要环境问题：110kV罗旁变电站为户外常规变电站。位于郁南县城以南约1.2k m 处，北距高山隧道口约300 m，西南方向距离正在修筑的广梧高速约200 m，东侧距新灶村约500 m，属新灶村地段。省道S279 紧邻站址，从站址东南侧经过，交通方便。场地为山坡脚谷地，土地

18、性质为农用地，现用作花圃园及果园，种植有乌榄和砂塘桔等农作物，地面为原始地形，较平整。站址东南侧及西北侧均为高山，山顶标高达120135 m（85 高程，下同），省道S279 沿着两侧山谷延伸，山谷为一块5070 m 宽的平地，均种植有农作物。站址自然标高22m30 m，设计标高为25.0 m，高于当地五十年一遇洪水位及内涝水位。站址西北侧靠山，山坡较高，最大高度120 m。本工程需挖高填低，边坡开挖高度最大4m，开挖后形成高差约15.0 m 边坡。为防止山坡洪水冲刷，在坡顶须修建截水沟，截面3.0X1.0 m 2；同时，在坡脚也须修建0.60.6 截水沟，防止冲刷围墙。本工程需修建一条21

19、m的进站道路，路面宽4.0 m，转弯半径9.0 m，混凝土路面。场地内现无其他的建筑物，不需要拆迁；现种植有乌榄、砂塘桔等经济作物，需要进行赔偿处理。同时有2 路通信线和3 路电力线通过站址，需考虑拆迁赔偿。（详见附图1：110kV罗旁变电站地理位置图）站址附近500m 范围内没有无线电发射台或广播电台，除需将站址西侧的几条通信线路加高或迁移外，不涉及其它通信干扰问题。站址处未发现有历史文物和具有开采价值的矿产资源，附近没有需要避让的军事设施、机场、导航台及风景旅游区。站址附近的环境敏感点有新灶村和加油站、公路管理站，新灶村位于站址东侧，约500 m，加油站、公路管理站位于站址东北面约500

20、m。长期居住总人数约1000人。附图2为110kV罗旁变电站四至图。目前，站址所在区域的环境质量良好，各项指标均能满足国家标准和环境功能区划的要求。建设项目所在地自然环境社会环境简况自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：拟建项目中的110kV罗旁变电站位于郁南县城以南约1.2k m 处，北距高山隧道口约300 m，西南方向距离正在修筑的广梧高速约200 m， 省道S279 紧邻站址。地形、地貌： 站址所在区域属低缓丘陵地带，地势高低不平，地形起伏较大。场地地层由第四系冲积土、风化残积土和风化基岩组成。场地现为一座凸起的椭圆形山丘，自然高程为25m52m（56

21、黄海高程、下同），东高西低，面积约77 亩，周边是农田和旱地地质： 属低缓丘陵地带，在大地构造上属于华南褶皱系（1）、粤西隆起区（1）、大瑶山隆起（1）内。场地东南侧有北东向吉龙断裂（F1）。据区域地质资料，该断裂不属活动性断裂，无溶洞、土洞等不良地质现象。同时，根据钻探资料，站址基底岩石稳定性较好，未见断裂构造形迹，场地地质构造稳定属稳定地基。在广东省地震烈度区划图上，本场地处于区；在建筑抗震设计规范GB50011-2001 上，抗震设防烈度为6 度，设计基本地震加速度值为0.05g。水文地质： 站址场地实测各钻孔地下水位相对稳定，水位埋深在0.903.40m 之间。含水类型属地下潜水，主要

22、为第四系松散层的孔隙水和风化基岩的裂隙水，由于场地缺少主要含水层，多为微透水层；因此，地下水迳流条件较差，属弱赋水，涌水量较贫乏。地下水主要靠大气降水雨补给，靠蒸发及向下渗透排泄；地下水动态受季节性影响较大。地下水PH=5.70，属弱酸性水。按总矿化度=129.71mg/L，属淡水。水化学类型为： HCO3- Na+ 型水。侵蚀性CO2=60.61 mg/L，地下水对混凝土结构具中腐蚀性，对钢筋混凝土结构中钢筋不具腐蚀性；而水质中Cl-+SO42-=28.01mg/L，500mg/L，对钢结构具弱腐蚀性气象： 郁南县属南亚热带季风气候区，光热充足，气候温和，四季分明。每年4 月至9月为当地汛期

23、，受台风影响大，降雨集中，热带气旋导致的灾害性天气发生频率较多。年平均日照时数1569 小时，日照率36；一年当中1 月份日平均气温最低，为12.9，7 月份最高，为28.5；主导风向是东北风，平均风频率是43，西南风向次之，平均风频率11，静止风35。四季分明，雨水充沛，多年平均降雨量为1620.0mm，多年平均气压为1009.01hpa，多年平均相对湿度77，年均风速为1.4m/s，多年平均气温21.8。水文： 站址地处西江流域中部地区，位于西江中游南岸。站址北侧600m 处有建城河经过。当地百年一遇洪水位为24m，内涝水位为12.5m。站址自然标高25m52m，高于当地百年一遇洪水位及内

24、涝水位。社会环境简况（社会经济结构、教育、文化、文物保护等）：（1）郁南县社会环境简况拟建项目中的110kV罗旁变电站位于郁南县城以南约1.2k m处，省道S279经过站址东侧，交通、生产条件便利。郁南县地处山区，位于广东省西部，西江中游南岸，东与云城区、云安县接壤，南与罗定市毗邻，西与广西苍梧县交界，北与封开、德庆隔江相望，总面积1967平方公里，总人口47.83万人，辖15个镇。 郁南县自然条件得天独厚，资源丰富，名优特产种类繁多。木材、松脂、桂皮、木薯、蚕茧、水果、笋竹、茶叶等均有大宗产出，郁南无核黄皮、都城蜜枣、庞寨荔枝、河口香芒和建城竹笋、板栗等名优特产，更是扬名遐迩。矿产资源丰富，

25、钛铁矿居全省之冠，储量全国第二，开发前景相当广阔。旅游资源丰富，著名的景点有连滩张公庙(始建于明朝万历六年)、文广庙、光仪大屋(始建于清朝嘉庆年间、占地6667平方米)、天池胜景、连滩龙岩，东坝虎岩、刘三岩、猪肚岩，建城药王庙、龙井庵、龙井、石门、抗日阵亡战士纪念碑，历洞两头榕、古荔仙井，罗旁的华表石、罗庚石、石板官道，都城象山，大湾古屋建筑群等，这些景点是人们旅游、观光的好去处。郁南县水陆交通十分方便，西江流经本县境内，全年可通航千吨级船舶，沿西江上溯直达广西梧州、贵港、南宁，下航肇庆、广州、江门、珠江三角洲以及港、澳，是沟通两广水运的重要地段。筹建中的两广高速公路贯穿全县，并在县城及连滩等

26、镇设高速公路出入口，是沟通大西南，连接珠三角的重要交通要道。近年来，郁南县大力抓好以公路、水利为主的基础设施建设，省道水长线、德朱线、云苍线三大公路干线实现了高等公路通省市，二级公路通镇村的四通八达的公路交通网络，地方公路密度居云浮市之冠。自改革开放以来，郁南县社会经济发展成就瞩目，工业生产已形成了电池电线业、冶金业、建材业、食品医药业、机械业、林产化工业、轻工纺织业等支柱产业，打造出奥力电池、中兴液力耦合器、西江玻璃瓶灯具、永光电池机械、高绣花园制品等一批知名品牌。目前全县拥有省级工程研发中心2 家，5 家“广东省高新技术企业”，12 家“广东省民营科技企业”，“广东高秀”获省著名商标，“奥

27、力牌”电池是国家免检产品。在产业集群建设方面：郁南县拥有全国最大的液力传动机械生产基地、全国最大的县级电池生产基地、全国最大的电池机械生产基地和广东省锑制品生产出口基地。2007 年全县完成生产总值约45 亿元，比上年增长11.69，农村人均年纯收入达4742 元。（2）都城镇社会环境简况都城镇位于西江中游南岸，是郁南县县城所在地，全县政治、经济、文化中心。全镇总面积92.6平方公里，总人口7.5万人；辖11个村委会、11个居委会。2001年社会总产值2.94亿元，工农业总产值2.43亿元，其中工业总产值1.64亿元，农业总产值0.78亿元，农村人均纯收入3592元。都城镇地理环境优越，陆路交

28、通四通八达，321国道隔江相望，省道云苍线、水长线贯穿全境，县道双六线与邻县、镇相连，都城镇是粤桂两省水路交通要冲，古有“小广州”之美誉，有5个颇具规模的市场，商贸城建筑面积11800平方米，是西江中游最具规模的县级综合市场。都城镇工业有电线、电缆、竹制品、建材、机械、化工、食品等30多个门类，有300多个品种，部分产品运销欧美、日本、东南亚、中东、江苏省等国家和地区，形成了以银都电线电缆有限公司为主体的松散型电线工业生产体系，是省内电线电缆生产出口基地之一。“三高”农业发展快，初步形成了水果、蔬菜、水产、玉桂、竹子、松脂六大农业商品基地，农业商品率达88%。市政建设日臻完善，小城镇建设步伐不

29、断加快，镇容镇貌焕然一新。环境质量状况建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等）：本报告引用了云浮市2008年上半年环境状况公报（2008年10月发布）有关大气环境质量现状和水环境质量现状的信息和数据，作为本报告的建设项目所在地区域大气环境质量现状和水环境质量现状评价的依据。一、大气环境质量现状采用二氧化硫、二氧化氮、可吸入颗粒物（总悬浮颗粒物）和降尘等污染因子作为空气质量评价项目，2008年上半年全市各城区空气质量与上年基本持平，保持在国家环境空气质量标准二级以上水平，市城区降尘量3.97吨/平方公里月，连续四年保持下降，低于8吨/平方公里月

30、（省推荐降尘控制标准）。全市各地空气主要污染物分别为可吸入颗粒物（市城区、罗定市、新兴县）、降尘（市城区、郁南县）和总悬浮颗粒物（云安县）。2008年上半年市城区和罗定市各布设降水监测点一个，逢雨必测，pH值均值分别是5.93和6.51。二、水环境质量现状l .饮用水源水质2008年上半年全市饮用水源水质达类水质标准，水质状况良好。各项监测指标年均值均达标，监测值也未出现超标现象，饮用水源水质达标率为100%。l 主要江河水质西江云浮段：西江云浮河段水质状况与上年持平，水质类别保持类以上，水质状况为优，与上年比较水质无明显变化。南山河市区段：南山河市区上游河段（以看守所断面和四河汇合断面监测数

31、据评价）水质保持类，水质为优；下游河段（以永丰桥断面监测数据评价）布点图”。水质保持类，水质良好，与上年比较水质无明显变化。罗定江罗定郁南河段：罗定江罗定河段水质保持类，水质状况为良好，与上年比较水质无明显变化。罗定江郁南河段水质为类，水质状况为良好。新兴江新兴河段：新兴江新兴河段水质为类，水质状况为良好，与上年比较水质无明显变化。蓬远河：蓬远河水质为类，水质状况为良好，与上年比较水质无明显变化。三、电磁环境现状 变电站周围和输电线路两侧环境保护目标的电磁环境现状采用现场测量数据进行评价。 （1）测量仪器：ZN3950 EMI测试接收机（用于无线电干扰测量）生产厂家：北京无线电仪器二厂新技术研

32、究所仪器编号：000WE50320频率响应：150KHz-30MHz检定单位：中国船舶工业武汉场强噪声计量测试检定站证书编号：20060370H13604场强测量仪（用于工频电磁场测量）生产厂家：美国HOLADAY公司 仪器编号：45886频率响应：30Hz1.2kHz测量范围：电场1Vm-199kVm 磁场10nT2mT检定单位：华南国家计量测试中心证书编号：WWD20080868（2）测量方法HJT10.21996辐射环境保护管理导则一电磁辐射监测仪器和方法GBT1272090工频电场测量HJT241998500kV超高压送变电工程电磁辐射环境影响评价技术规范GBT73492002高压架空

33、输电线、变电站无线电干扰测量方法 （3）测量布点见附图2“110kV罗旁变电站四至及电磁环境敏感点实地监测布点示意图”。（4）测量结果测量于2009年03月10日进行，测量时天气晴朗。110kV南盛输变电工程工频电磁场现状和无线电干扰现状的测量结果见表3和表4。表3 110kV罗旁输变电工程工频电磁场现状测量结果序号测量点位置工频电场强度（V/m）工频磁感应强度（mT）1变电站东侧62.00.1610-32变电站南侧53.50.0810-33变电站西侧65.40.1210-34变电站北侧31.50.2510-35新 灶（变电站东面500m）80.60.1610-36隧道口（变电站东北300m）

34、50.20.0610-37广梧高速（变电站西南200m）35.20.0410-3表4 110kV罗旁输变电工程无线电干扰现状测量结果序号测量点位置频率为0.5MHz的无线电干扰水平1变电站东侧24.8 dB（ V/m）2变电站南侧32.1 dB（ V/m）3变电站西侧36.8 dB（ V/m）4变电站北侧27.3 dB（ V/m）5新 灶（变电站东面500m）29.4 dB（ V/m）6隧道口（变电站东北300m）26.8 dB（ V/m）7广梧高速（变电站西南200m）23.4 dB（ V/m）（5）电磁环境现状评价从现场测量结果看出，110kV罗旁输变电工程的工频电磁场现状值和无线电干扰现

35、状水平分别为：31.580.6V/m，0.0410-30.2510-3 mT和23.436.8dB（V/m），110kV罗旁变电站拟选站址内和输电线路的环境敏感点电磁环境现状处于标准限值内。2. 声环境现状罗旁变电站拟选站址周围的声环境现状采用现场测量数据进行评价。（1）测量仪器AWA5610C型积分声级计（用于噪声测量）生产厂家：杭州爱华仪器有限公司仪器编号：031629频响范围：20Hz12.5kHz测量范围：35130dB检定单位：韶关市质量计量监督检测所证书编号：CSB287003（2）测量方法GB30962008声环境质量标准（3）测量布点见附图2“110kV罗旁变电站四至及电磁环境

36、敏感点实地监测布点示意图”。执行标准GB123482008工业企业厂界噪声排放标准类标准限值（昼间60dB，夜间50dB）和GB30962008声环境质量标准类标准限值（昼间60dB，夜间50dB）；距离主变1米处噪声不大于65dB。（4）测量结果测量于2009年03月10日进行，测量时天气晴朗。测量结果见表5。表5 110kV六祖输变电工程声环境现状测量结果序号测量点位置昼 间夜 间1变电站东侧404239402变电站南侧414339413变电站西侧434541424变电站北侧444641435新 灶（变电站东面500m）414439426隧道口（变电站东北300m）43463943（5）声

37、环境现状评价由表5可知，变电站各边界和环境敏感点昼夜环境噪声水平分别为40dB（A）46dB（A）和39dB（A）43dB（A）。110kV罗旁输变电工程所在区域环境功能属于GB30962008声环境质量标准类功能区，项目周围的噪声水平满足类标准的要求。五、生态环境现状罗旁变电站拟选场地为山坡脚谷地，土地性质为农用地，现用作花圃园及果园，种植有乌榄和砂塘桔等农作物，地面为原始地形，较平整。场地内现种植有乌榄、砂塘桔等经济作物，需要进行赔偿处理。同时有2 路通信线和3 路电力线通过站址，需考虑拆迁赔偿。见附图3。主要环境保护目标项目名称保护目标及其性质方位及最近距离影响人数（人）影 响 因 子变

38、电站新 灶东面：500m1000建设安装期：噪声运 行 期：感应电磁场、无线电干扰、噪声隧道口东北：300m广梧高速西南：200m110kV输电线路110kV罗旁输变电工程的输电线路很短，仅11.22.2km，跨越在建高速公路1 次。无重大的环境敏感点。建设安装期：噪声运 行 期：感应电磁场、无线电干扰评价适用标准环境质量标准地表水环境质量标准（GB3838-2002）中的类标准声环境质量标准（GB3096-2008）中的类标准（昼间60dB，夜间50dB）污染物排放标准HJT241998500kV超高压送变电工程电磁辐射环境影响评价技术规范推荐值：工频电场强度4000V/m、工频磁感应强度0

39、.1mT；GB157071995高压交流架空送电线无线电干扰限值规定：频率为0.5MHz时，110kV电压等级的无线电干扰限值为46dB（ V/m）； GB870288电磁辐射防护规定；HJT10.31996电磁辐射环境影响评价方法与标准；GB123482008工业企业厂界噪声排放标准类标准限值（昼间60dB，夜间50dB）总量控制指标无具体要求建设项目工程分析工艺流程及产污环节简述：（1）工艺流程场地平整 基础开挖、建设 设备安装 投产使用变电站建设流程图基础开挖塔基建设铁塔安装线路安装投产使用输电线路建设流程图（2）主要污染工序及环节l 变电站施工期间，各类燃油动力机械进行场地挖填、清理平

40、整、运输等施工活动时排放的CO 和NOX 废气。土石方开挖、出渣装卸、钻孔、建筑材料运输等施工活动还将产生二次扬尘。土建施工中产生的建筑污水，施工人员产生的生活污水，在对燃油动力的施工机械进行维护和冲洗时产生的含SS 和石油类的废水。此外，施工期间各类施工机械的运行还将产生噪声。项目建成后的主要环境污染源是220kV 变电站及输电线路在运行时产生的工频电磁场辐射、无线电干扰和噪声。l 输电线路建设期对地表的开挖、回填、林木砍伐、物料运输等不仅会引起水土流失和生态破环，而且还会产生施工粉尘、噪声、生活污水和垃圾等。特别是输电线走廊的建立时对植物的清除，可能会造成更大的水土流失和生态破环。运行期主

41、要是工频电磁场辐射和无线电干扰诱发的环境污染问题。项目主要污染物产生及预计排放情况内容类型排放源（编号）污染物名称处理前产生浓度及产生量排放浓度及排放量水污染物施工期：施工、生活废水COD： 230mg/LBOD5： 130 mg/L氨 氮：240mg/L悬浮物：180mg/L100m3/d100m3/d运行期：生活废水40m3/d40m3/d固体废物施工期：生活垃圾、施工废料5000kg5000kg运行期：生活垃圾、废油、废设备150kg/60m3/150kg噪声施工期：机械施工夜间55 dB(A)、昼间70 dB(A)运行期：距离主变lm处不大于70dB(A)其他变电站投产和线路运行后，对

42、周围产生工频电磁场辐射和无线电干扰。主要生态影响建设项目（包括输电线路和变电站）没有占用和穿越自然生态保护区，输电线路走廊以丘陵和山地为主。（1）施工期新建110kV罗旁变电站要永久占地约9895m2（14.84亩）。变电站建设过程中，需要平整土地，造成地面裸露，加深土壤浸蚀和水土流失，永久性占地改变了土地利用性质；输电电缆安装需要人工开挖，对周边的植物会造成一定影响。输电线走廊的建立时对植物的清除，会造成更大的水土流失和生态破环。施工结束后，周边植物将很快恢复，不会对环境保护目标造成很大的影响。（2）运营期变电站占地面积较小，扣除建筑物、道路占地等硬化地面和绿化占地以后，裸露面积很小。因此，

43、工程完成以后，站址原有的水土功能可以很快得以恢复。输电线路在运行过程中，仅仅对周边环境在一定的范围内有工频电磁场的影响。环境影响分析施工期环境影响简要分析：1. 施工期间声环境影响分析（1）变电站工程施工期间，施工机械运转时会产生噪声，噪声为暂时性的，影响短暂、范围小，随着施工的结束而消除。（2）输电线路施工采用人力施工，噪声源强小，且施工点附近大多无居民点，因此输电线路施工产生的噪声影响甚微。2. 施工期固体废物影响分析施工期的固体废物主要有施工人员的生活垃圾和施工材料管理不善将造成施工包装物、沙石、水泥等，这些物品遗留地表，影响土地使用功能。施工产生的生活垃圾和其他建筑垃圾应分别堆放，并委

44、托环卫部分妥善处理，及时清运或定期运至环卫部门指定的地点安全处理处置，这样可以使工程建设产生的固体废物处于可控制状态。3. 施工期水环境影响分析施工期，场地平整、房屋地基开挖，将不可避免地产生混浊的少量施工废水，经沉淀后排放，不会对当地地表水环境造成影响。燃油动力机械是施工作业的主要工具，在维护和冲洗时，将产生少量含SS和石油类的废水。此外，施工期还产生生活污水，主要来自施工人员的临时生活区。输电线路施工时的施工人员较少，每晚都集中居住在附近村镇，变电站施工时施工人员相对集中，生活污水排放量很少。基本上不会对周围环境产生影响。4. 生态环境影响分析变电站的永久性占地改变了土地利用性质；输电线路

45、沿线无珍稀动植物，再加上施工结束后，马上栽种植被，在亚热带湿热多雨的气候条件下，植被的生长较快，生态修复效果好，因此输电线路的建设对周围生态影响甚微。营运期环境影响分析：110kV罗旁输变电工程项目建成投产后，对环境产生的影响主要有工频电磁场与无线电干扰、噪声、固体废物、废水及环境风险等，下面分别分析。一、变电站部分1. 工频电磁场及无线电干扰影响分析由于变电站内电气设备较多，布置复杂，其产生的工频电磁场与无线电干扰难于用模式进行理论计算，因此采用类比测量的方法进行影响评价。本项目选取已运行的的云浮市110kV初城变电站作类比。（1）类比的可行性初城站与本站的主要技术参数对照情况如表6：表6 变电站主要技术指标对照表主要指标110kV
